ElectroCAD

14.9.2011 18:51 | Přečteno: 3319× | linux | poslední úprava: 14.9.2011 18:51

Sháněl jsem nějaký elektrocad pro Linux a nějak jsem moc neuspěl.

Zkoušel jsem QCAD a ten mne nějak moc neuchvátil. Proto prosím o radu zda někdo neví o něčem podobném.

Potřeboval jsem pro svou práci načmárat pár věcí do nějakého cadu. Nejlépe elektro (free ve verzi Linux/Windows).

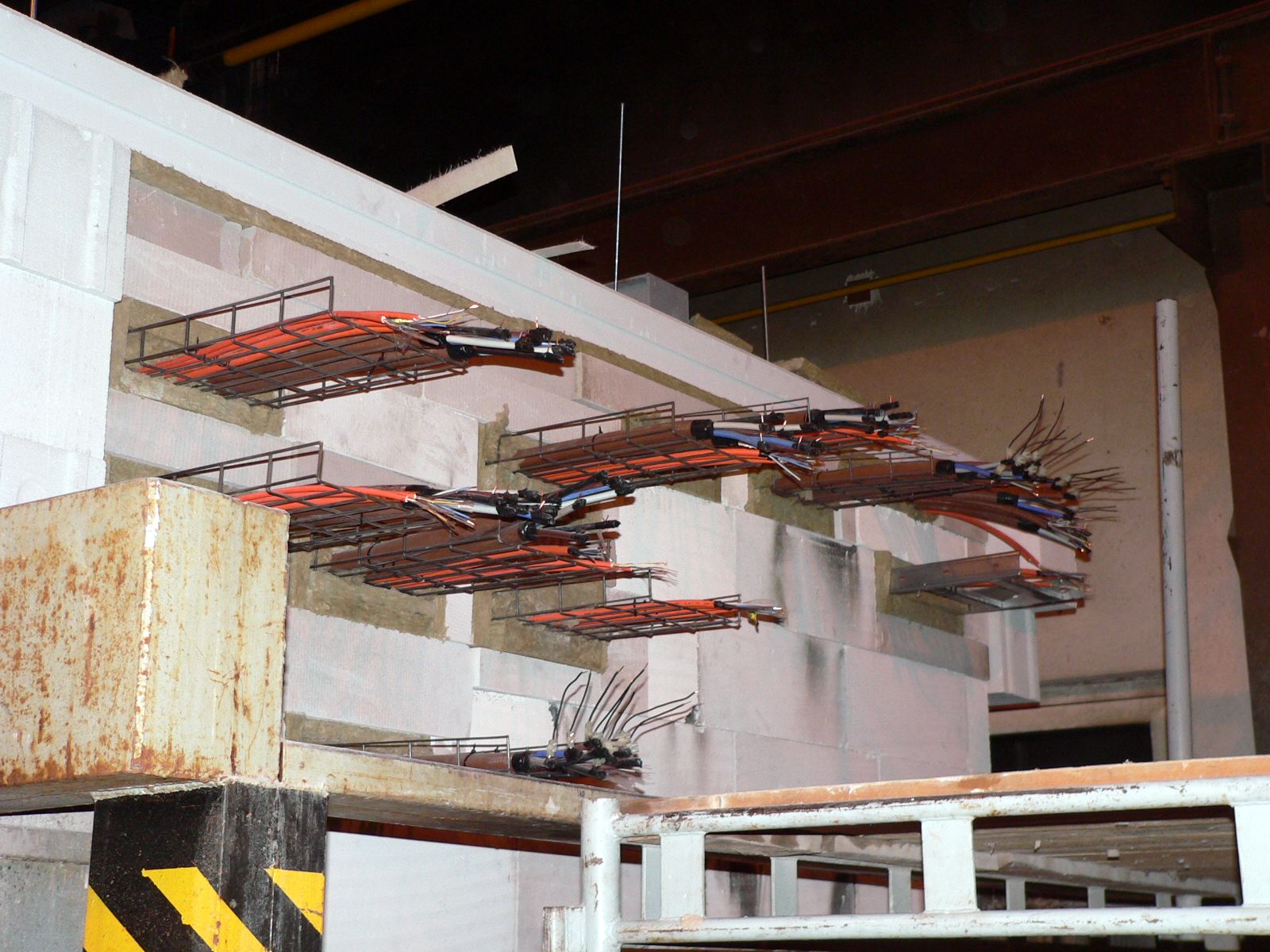

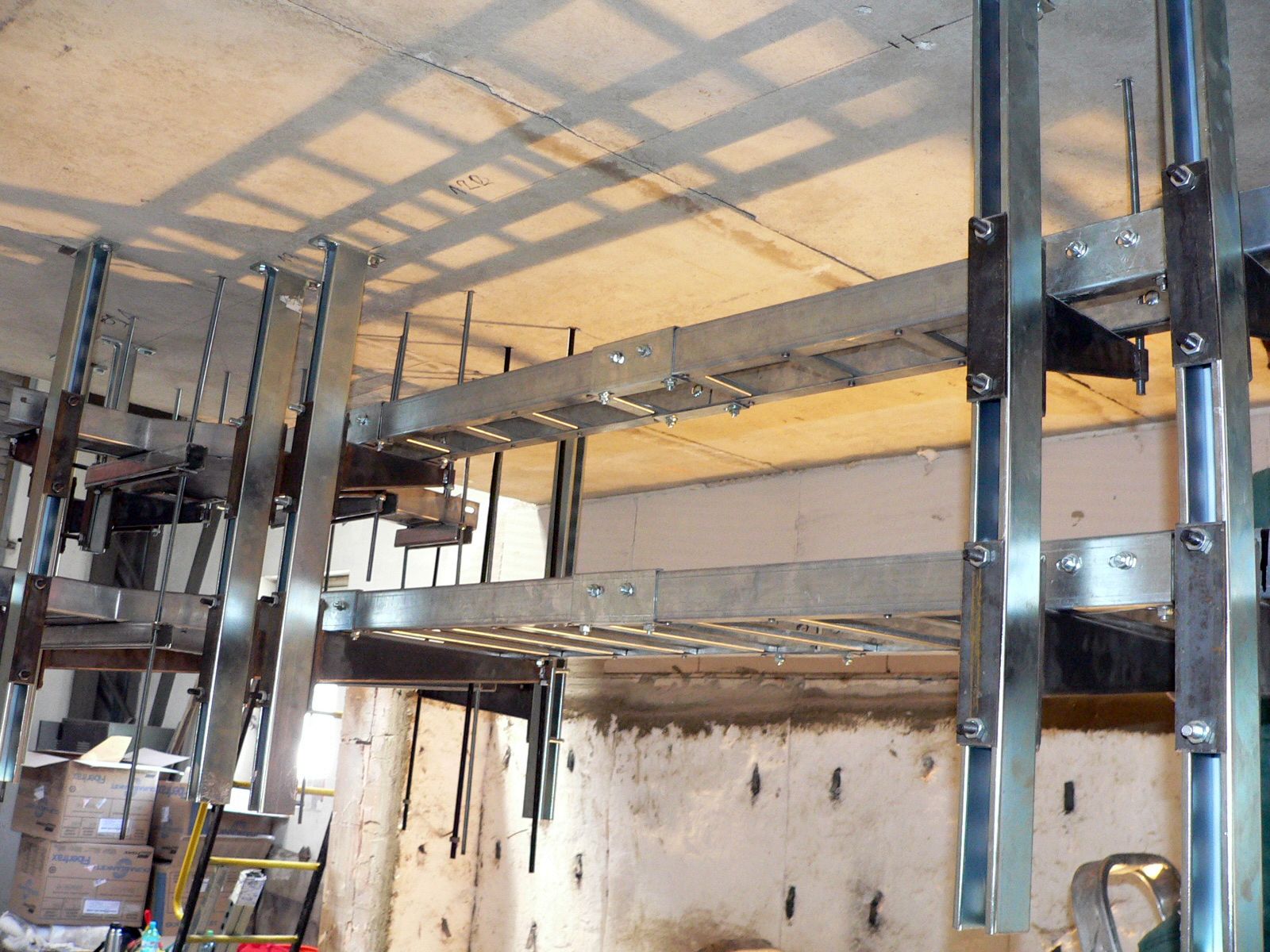

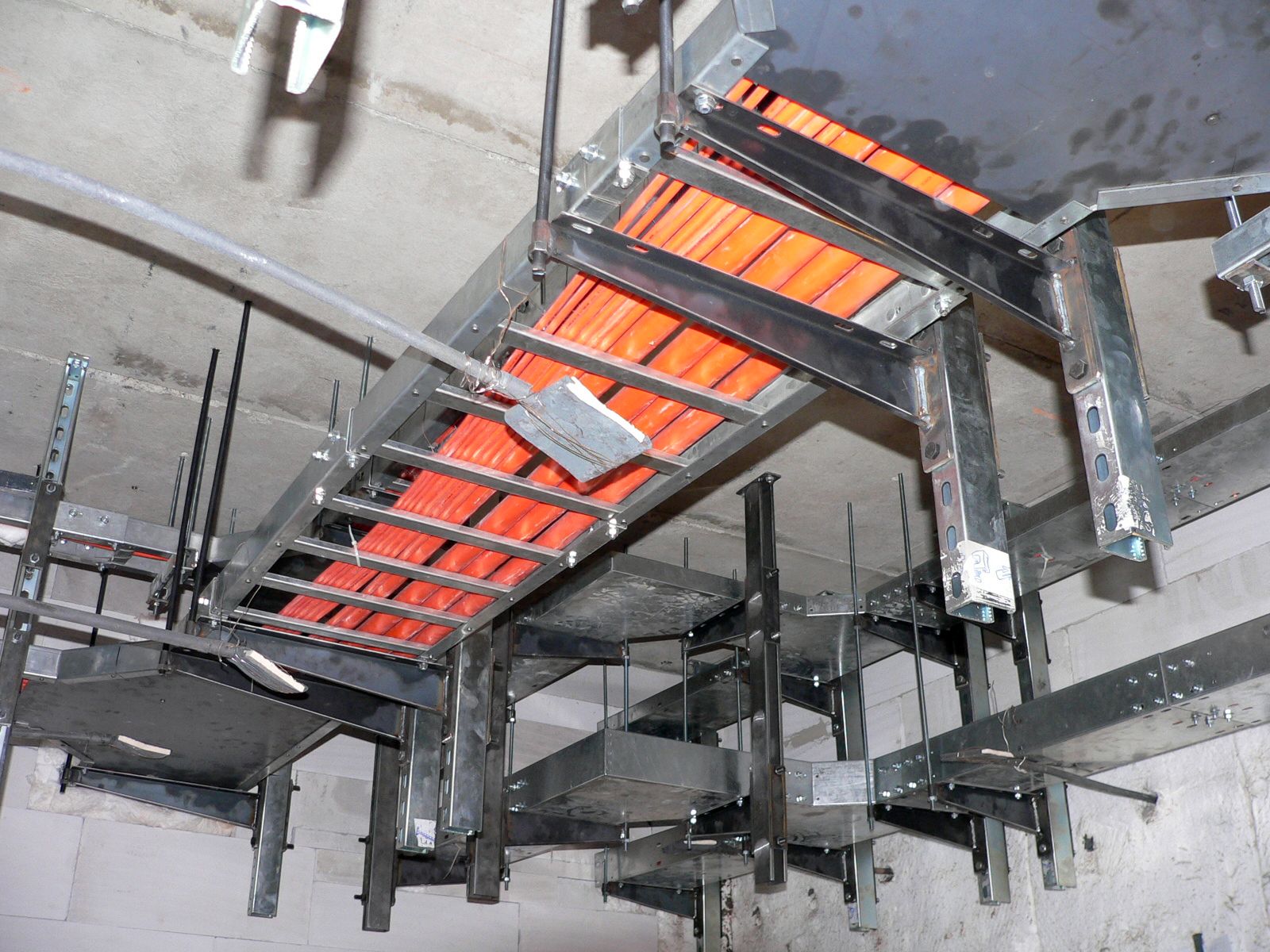

Jde mi o to, abych do půdorysu pece mohl zakreslit kabelové žlaby včetně samotných kombinací.
Musím připravit nějaké materiály pro zkoušku pro požární odolnost dle ZP27/2008 a k tomu patři i nějaký výkres

Samotná zkouška není laciná a proto se musí dobře připravit a nachystat.

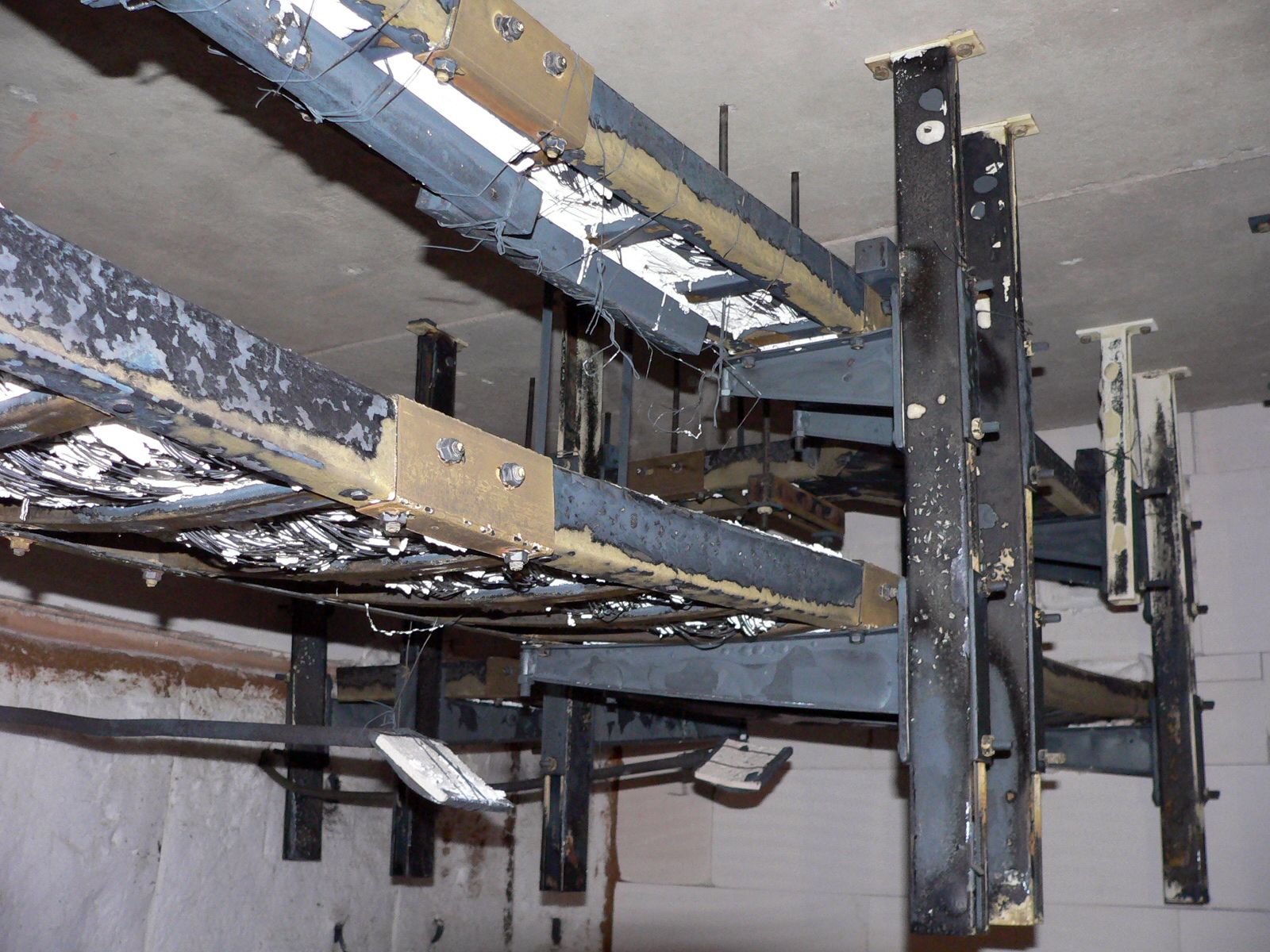

Po zkoušce

Víte někdo o něčem použitelném?

Obrázky

Komentáře

[A]

Inkscape

[luta]

to už raději Dia

[gtz]

Ani jeden z nich není moc použitelný. Potřebuji udělat půdorys pece délka cca 7m šířka cca 3m a do ní zakreslit sestavu kabelových žlabů na držácích apod.

[luta]

já jen reagoval na větší blbost další blbostí samotného by mě ale nějaký pořádný elektro cad zajímal

[gtz]

Ten DraftSight vypadá hodně schopně, QCAD se taky dá, ale spousta věcí mi tam chybí. Nadstavby co jsou tak jsou jen pro ACAD apod. Jak to vidím tak to budu muset asi čmárat v QCADU.

[Bedňa]

Neviem čo je na tom blbosť, čiary vie Inkscape výborne, cesty stačí nakopčiť vedľa seba. Elektro značky v SVG určite na nete sú, držiaky je tiež sranda, neviem si to predstaviť rýchlejšie nakresliť v hocičom inom.

[gtz]

já potřebuji jak pohled z pece tak i horní pohled na žlaby a lávky, aby se dalo vše vypočítat. Nakonec to asi nakreslím pěkně ručně na papír, použiji kolena/téčka/kříže z našeho katalogu a nechám to aby mi to náš externista udělal v cadu. Držáky zase tak velká sranda nejsou (děláme jich celkem hodně v různých velikostech a žlaby tam také nebuduou v jedné velikosti. Viděl jsem cad přímo na toto, kde byly symboly již hotové, ale byl to jen plugin pro acad. I tak dík

[Václav HFechs Švirga]

Jde to, ale v cadu to jde rychleji a rychleji se to upravuje, můžeš si vygenerovat různé pohledy, atd.. atd.. stejně tak to jde nakreslit perem a tuží na A3 a naskenovat to. Pokud jsi dobrý, kvalita bude taky super . Ale tady šlo asi o produktivitu.

Jinak já na tohle taky inkscape občas použiju, s lepšími nástroji neumím a když mi stačí jednou za rok něco spíchnout, tak inkscape stačí. Dělat ale třeba 4 takové schémata do měsíce, poohlédl bych se jinde (a určitě bych se nevázal na jednu platformu) .

A na inkscape je super hlavně to, že je to univerzální editor. Takže jsem ho občas použil tak, že jsem měl nejaké schématko nakreslené jinde a exportované třeba do postscriptu / pdf a v inkscape jsem ho doladil (šlo o elektrické diagramy, potřeboval jsem přidat popisky, atd... tak jak to gEDA nedokazal.

[gtz]

Přesně tak, já musím definovat začáteční pohled včetně všech předpokládaných komponentů. No a to se celé dále bude měnit/posouvat. Není problém někam něco nasypat nakreslit, ale já s tím musím dále pracovat (upravit vše dle požárních norem pro kabelové rozvody), musím zjistit zda se mi to vše do pece vleze a zda někde nenastane nějaký problém.

[Bedňa]

V Inkscape ti ukazuje veľkosti predmetov, keď chcem niečo poodsadzovať od seba nakreslím si štvorce danej veľkosti a v drátetennom modeli to poprikladám k sebe, prípadne použijem funkciu zarovnanie a umiestnenie. Určite by som to pre toho externistu ako podklad nakreslil radšej v Inkscape ako ručne, ale je to asi o tom komu čo ide rýchlejšie.

[gtz]

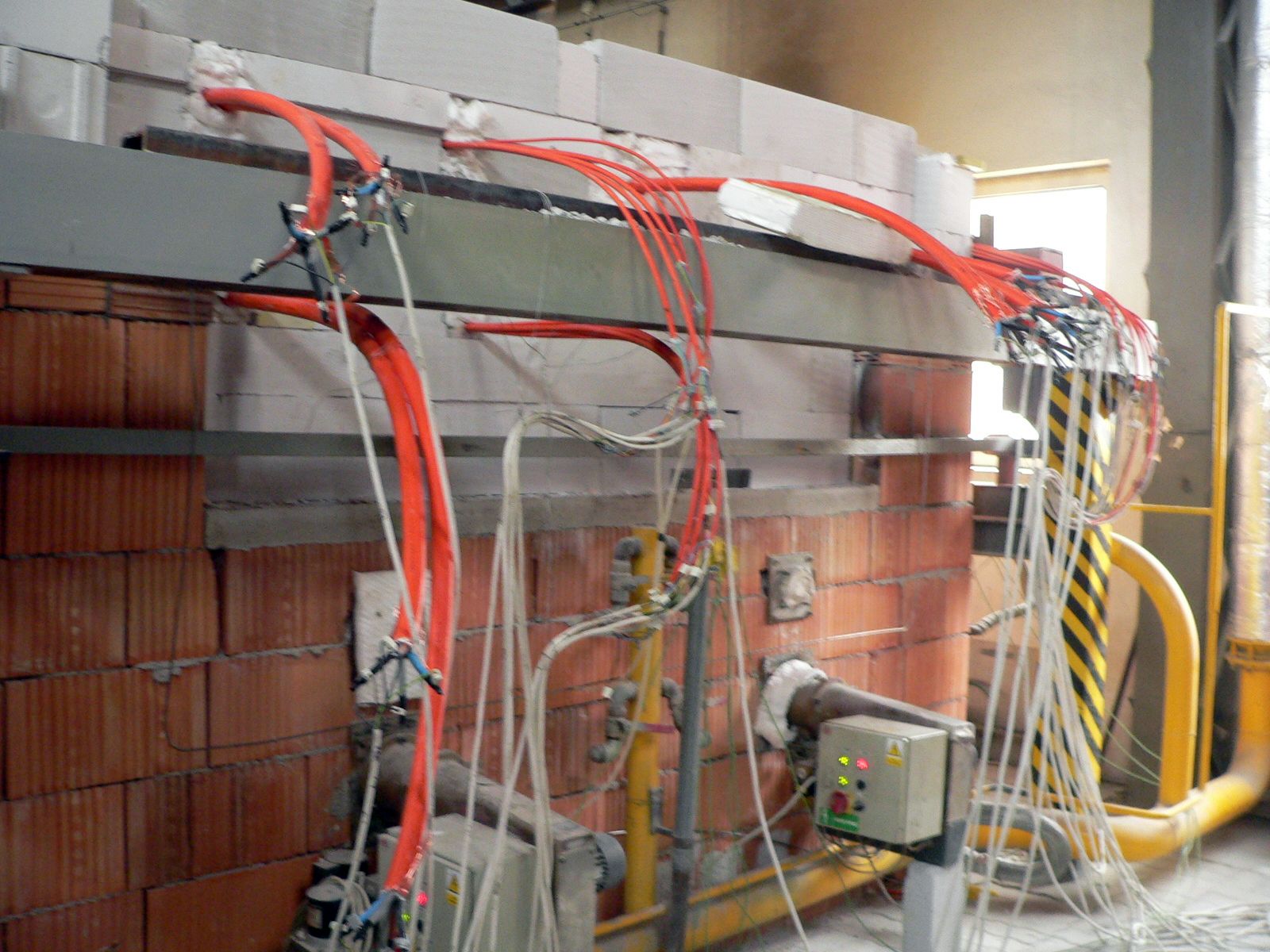

On dělal před nedávnem výkresy pro nové výrobky tak to má někde v cadu, jak jsem se s ním bavil postačí načmárat na papír. Ale i tak ono se to bude asi měnit, protože chceme certifikovat více žlabů pro požární odolnost a tam musí člověk hodně a hodně přemýšlet. Ta zkouška se dělá v peci kde je kolem 1000`C a konstrukce a kabely musí vydržet těch 60 min. a neprojít kvůli ptákovině to bylo zle.

[Bedňa]

Neviem či tavíte hliník, alebo robíte normalizačné žíhanie ocelí, u nás v práci robíme len žíhanie ocelí na pnutie, pec má strop na 700°C. Nechápem ako dosiahli tepelnú izoláciu, pri 620°C je pec z vonku len tak teplá že udržím na nej ruku. Inak pokiaľ to moc nepredraží realizáciu, išiel by som až za normu a selským rozumom rozmiestnil vedenie tak, aby sa predišlo prípadným škodám.

[gtz]

Ne, my jsme výrobci kabelových žlabů a abychom mohli dodávat tam kde je nutná požární odolnost musíme dělat na naše výrobky zkoušky dle ZP-27/2008. Dříve jsme to dělali u Vás na slovensku ve firesu a nyní budeme certifikovat u nás. Tedy v českém pavus. Pec je tuším živená plynem. Pec má teplotu od +742 do cca +850 °C. A zkouška se provádí po dobu 60-90 minut při této teplotě.

[=^..^= AmigaPower®]

LOL! a pak přijdu já a do těch požárních marsů dám požární kabely naspojkovaný lisovacíma spojkama

LOL! pane, vy jste od toho požárního odvětrávání? jaktože ty trubky nemáte na kovovejch protipožárních hmoždinkách? protože když se vám rozteče i natloukačka, tak už to schodiště ani nemá moc smysl odvětrávat...

[gtz]

my dodáváme celek jako systém - tedy žlab/žebřík včetně kovových kotev M10, včetně šroubů,nosníků. Kotvy se dodávají certifikované aby to vydržely a kdo použije jinou pak je to jeho smůla. Požární kabely naspojkovaný spojkama br.... to snad ne. Na to musí být PO krabice, které toto řeší. A jako ty kabely nejsou žádná láce.

vy jste od toho požárního odvětrávání?

Nejsem. My ty žlaby vyrábíme.

[PF]

DraftSight

[Hugo]

+1

[xxxxxxxxxxx]

souhlas souhlas, ve 2D asi nejprofesionálnější nástroj na linuxu. Skoda jen že neexistuje svobodná alternativy ve stejné kvalitě.

[Hugo]

Hele vole, sprav open-source fork

[frdrx]

Zjisti si, co je fork.

[Hugo]

No a ? Nelegalni fork, no Naburajte im github a ide sa.

[gtz]

Má nějaké elektro-knihovny? Pro silnoproud apod? Dík

[xxxxxxxxxxx]

pokud vím tak ne. Tedka jsem do toho koukal.

[xxxxxxxxxxx]

Hele a nechtěl by jsi pracovat na knihovnách? Myslím tím v *.dxf a *.dwg?

[gtz]

Není čas. V práci na to nemám vůbec čas a doma nějak podobně.

[xxxxxxxxxxx]

Ja totiž na knihovnách v současné době pracuji a brzo uvolním program na stahování dílů jmenujíc se ZIMA-Parts. A bude potřeba aby se do toho zapojili lidi který by ty díly, nebo skici vytvářeli.

[SAM:]

+1, na Gentoo 64bit potřeba trochu doprasit 32bit libaudio2 knihovnu z balíku nas, není v emul-lib, tak ji to chce vybalit třeba z debianího balíku.

[ZAH]

Kdysi jsem zkoušel http://www.collabcad.com/. Od té doby prošlo mnoho vody, když budeš mít čas zkus se podívat. Někde na http://www.nic.in/ byly i nějaké nadstavby pro dráty. Jestli to padlo tak se na mne nezlob ono už dříve byl problém pochopit i licenci atd.

[gtz]

Díky, kouknu se na to. Ten collabcad vypadá hodně schopně.

[asdf]

myslím že v ceně zkoušky se cena licence windows vstřebá

[w4rr10r]

Ale cena za léčení už ne.

[gtz]

Zkouška je ranec to je jasný, bude nás to stát nemalé peníze, ale o zkoušku nějak nejde. Šlo o to aby se to nějak nakreslilo, aby se s tím něco mohlo dělat. Licence windowsů je celkem zanedbatelná položka, ale kdybych měl kupovat licenci na nějaký elektrocad tak se nedoplatím.

[=^..^= AmigaPower®]

Řešil sem podobnej problém při návrhu destičky, nakonec byl nejjednodušší tvrdej papír tuška, guma a špendlík.

[medulin]

QElectroTech?

[gtz]

Díky, kouknu se co o umí, ale jak se dívám tak vidím, že se to bude hodit na finální kdy budu muset určit, který kabel půjde kam.

[fri]

Uběhlo skoro deset let a vývoj QElectroTechu jde utěšeně dál. Nedávno přibyl překlad dokumentace, na kterou se občas lidé ptali (předtím byl jen starší překlad wiki stránek QET s různými informacemi, ale ne dokumentace, která se ostatně do stavu, v jakém je dnes, dostávala postupně). V textu jsou vedle nevyřešených odkazů drobné překlepy, které jsou vidět a za nějaký čas se třeba pořeší: https://download.tuxfamily.org/qet/manual_0.7/build_cs/index.html# Podstatné je, že je postupně aktualizován a doplňován překlad Sbírky prvků: https://fripohled.blogspot.com/2021/01/aktualizace-prekladu-sbirky-prvku-v.html. Ve verzi 0.7 je potřeba aktualizovanými ručně nahradit příslušné složky (prvky aktualizovány pro skupiny Vícežilový a Jednopólové). Nebo je možno stáhnout vývojářskou verzi 0.8 ("noční sestavení").
