Dotaz: Nativní rozlišení tiskárny

[Grunt]

Přílohy:

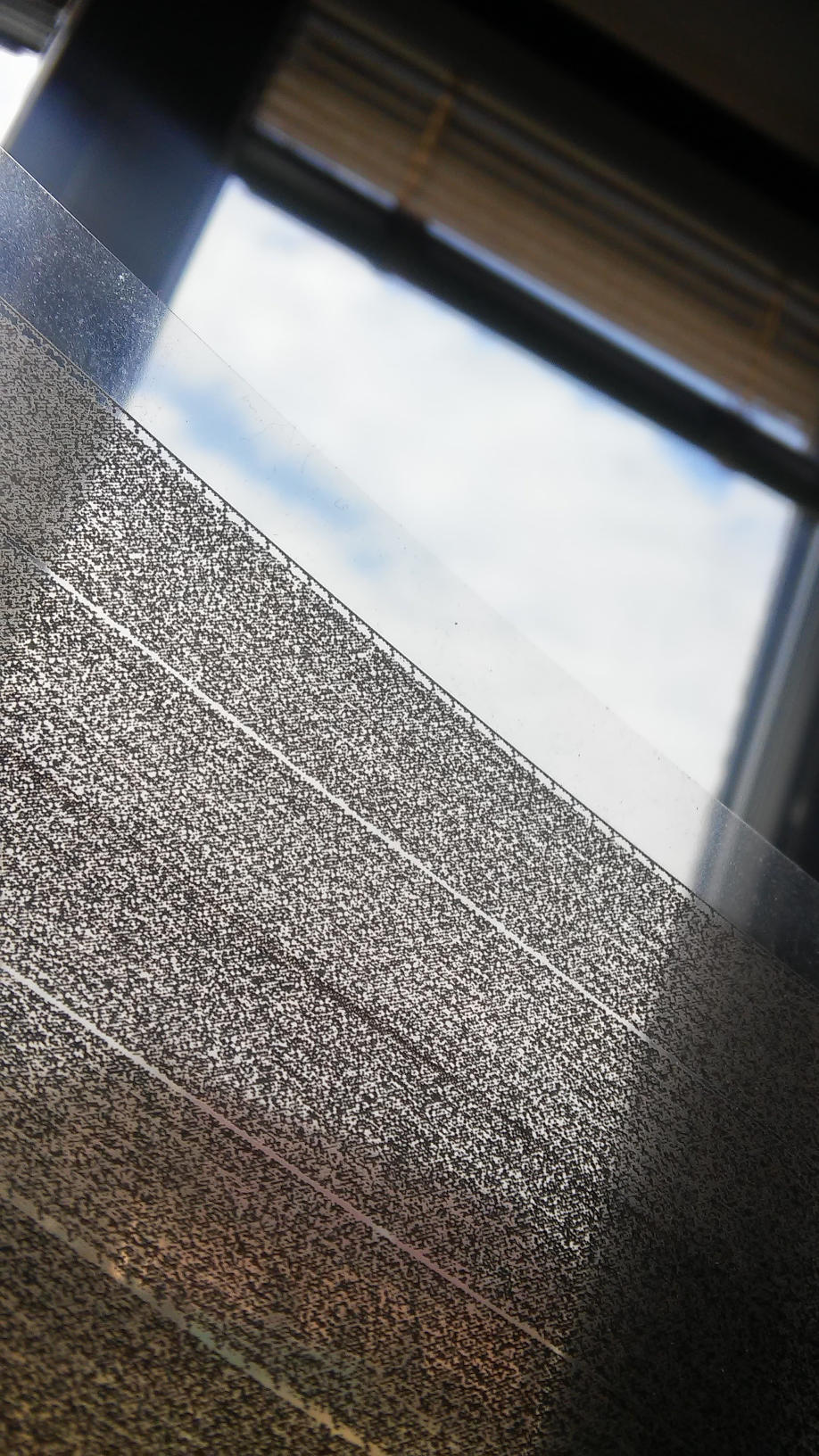

• folie1.jpg (310104 bytů)

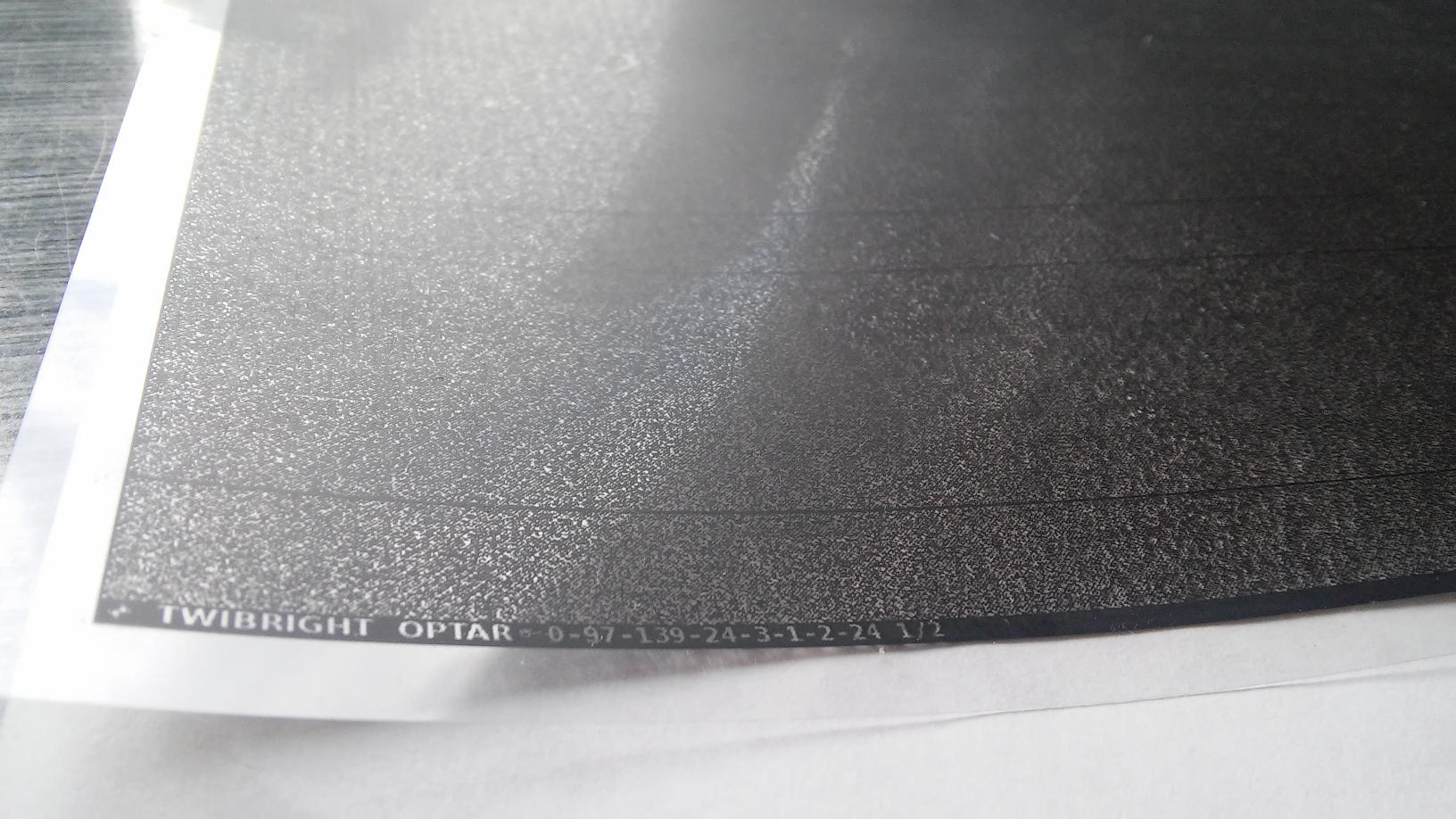

• folie2.jpg (204577 bytů)
• mikroskop1_50x.jpg (45448 bytů)
• mikroskop2_50x.jpg (170878 bytů)
• mikroskop_100x.jpg (168583 bytů)

Tak pokračuju kde jsem naposledy opustil optar. Zjistil jsem že tisk na běžný papír v případě miniaturizace není moc perspektivní, protože papír je moc chlupatý, má (mikro)drážky, velmi vysokou drsnost povrchu a pije. Sehnal jsem si tedy průhlednou plastovou fólii určenou pro tisk na laserových tiskárnách. Ta když se utře alkoholem nebo toluenem má povrch ideální a nemůžu si ji vynachválit. Bohužel jsem zjistil že to co jsem původně považoval za problém papíru trvá i u fólie. Pixely (pity?) jsou nepěkné a podobně jako u inkoustového tisku vypadají jako nasprejované na fólii. Inspekcí mikroskopem jsem však zjistil, že to není kvůli použité technologii, ale RIP v tiskárně aplikuje jakýsi druh ditheringu. I u fotek nafocených foťákem lze pozorovat v rasteru nepěkný diagonální aliasing či vzorek či co to je. Vím však, že pokud dám vytisknout testovací vzorek který nabízí tiskárna samotná, výsledek je ostrý a dokonalý. Předpokládám tedy, že nejsem v rozlišení tiskárny a ta potom provádí interpolaci do nativního rozlišení.

Má někdo ponětí jak se dostat nějakým jednoduchým způsobem do nativního rozlišení které tiskárna zvládne abych se interpolaci v rasterovací jednotce vyhnul a laser mi tiskl pixely tak jak to dokáže? Samozřejmě bez nějakých těžkých hacků poněvadž tiskárna není moje.

Tisk provádím tak že si nachystám PostScript a pak ho tam pomocí jakési nativní aplikace pošlu přes TCP port. Tiskárna je Develop Ineo 220, ale vzhledem k tomu že před tím tam byla KONICA MINOLTA a že jsem zkoušel tisk pod Linuxem na obou vím že mají naprosto stejné jádro, funguje na ně úplně ten stejný driver a v podstatě je to pouze generuje PostScript který se tam PDLkem přes síť nacpe.

_{V příloze připojuju fotky z mikroskopu.}

Odpovědi

[R]

Skus nejaku "blbu" malu tlaciaren, ktora nepozna ziadny jazyk a tlaci len bitmapy, ktore jej posle PC.

[Grunt]

Za radu dík, ale potřebuju to tisknout na 600dpi laseru a pochybuju že existuje „nejaka "blba" mala tlaciaren“ s 600dpi a laserem. Všechno to má integrovaný RIP a procesor PostScriptu.

[Petr Šobáň]

No pokud to tiskneš na jedné tiskárně tak vyskoušej různé DPI co to sežere (samozřejmě v rozumných mezích) a pak skoukni kdy to nedělá a to DPI použij.

Jinak v technické dokumentaci by měla být uvedená DPI jakou ta tiskárna má.

Co vyskoušet 1200, 2400 DPI?

[Petr Šobáň]

Tiskárna by měla mít rozlišení: Rozlišení tisku 1800 x 600 dpi Tiskový jazyk PCL6, PS3

Tak v dokumentu taky nastav 1800x600 dpi.

[Grunt]

Přílohy:

• 36C-1opn.ppd (18091 bytů)
• 36C-1UX.ppd (124739 bytů)

Tiskárna umí/měla by umět 600x600dpi (resp. vytištěno v tomhle rozlišku by mi to mohlo stačit). Nikde se nic nenastavuje, žádné rozlišení. Prostě se předhodí PPD (v Linuxu, přikládám pro všechny případy), zašle se vygenerovaný PostScript a ten prostě z tiskárny vyjede. Ve Windowsech není ani to PPD, je tam fukce DirectPrint kdy prostě vyberu *.ps, to je po síti zašle a ty vyjedou. Též bez nastavování dpi kdekoliv.

V Postscriptu nic zvláštního k nastavení ani nevidím:

%!PS-Adobe-3.0
%%Creator: (ImageMagick)
%%Title: (optar_out_0001.ps)
%%CreationDate: (2017-02-21T18:02:50+01:00)
%%BoundingBox: 19 17 576 822
%%HiResBoundingBox: 19 17 576 822
%%DocumentData: Clean7Bit
%%LanguageLevel: 1
%%Orientation: Portrait
%%PageOrder: Ascend
%%Pages: 1
%%EndComments

%%BeginDefaults
%%EndDefaults

%%BeginProlog
%
% Display a color image.  The image is displayed in color on
% Postscript viewers or printers that support color, otherwise
% it is displayed as grayscale.
%
/DirectClassPacket
{
  %
  % Get a DirectClass packet.
  %
  % Parameters:
  %   red.
  %   green.
  %   blue.
  %   length: number of pixels minus one of this color (optional).
  %
  currentfile color_packet readhexstring pop pop
  compression 0 eq
  {
    /number_pixels 3 def
  }
  {
    currentfile byte readhexstring pop 0 get
    /number_pixels exch 1 add 3 mul def
  } ifelse
  0 3 number_pixels 1 sub
  {
    pixels exch color_packet putinterval
  } for
  pixels 0 number_pixels getinterval
} bind def

/DirectClassImage
{
  %
  % Display a DirectClass image.
  %
  systemdict /colorimage known
  {
    columns rows 8
    [
      columns 0 0
      rows neg 0 rows
    ]
    { DirectClassPacket } false 3 colorimage
  }
  {
    %
    % No colorimage operator;  convert to grayscale.
    %
    columns rows 8
    [
      columns 0 0
      rows neg 0 rows
    ]
    { GrayDirectClassPacket } image
  } ifelse
} bind def

/GrayDirectClassPacket
{
  %
  % Get a DirectClass packet;  convert to grayscale.
  %
  % Parameters:
  %   red
  %   green
  %   blue
  %   length: number of pixels minus one of this color (optional).
  %
  currentfile color_packet readhexstring pop pop
  color_packet 0 get 0.299 mul
  color_packet 1 get 0.587 mul add
  color_packet 2 get 0.114 mul add
  cvi
  /gray_packet exch def
  compression 0 eq
  {
    /number_pixels 1 def
  }
  {
    currentfile byte readhexstring pop 0 get
    /number_pixels exch 1 add def
  } ifelse
  0 1 number_pixels 1 sub
  {
    pixels exch gray_packet put
  } for
  pixels 0 number_pixels getinterval
} bind def

/GrayPseudoClassPacket
{
  %
  % Get a PseudoClass packet;  convert to grayscale.
  %
  % Parameters:
  %   index: index into the colormap.
  %   length: number of pixels minus one of this color (optional).
  %
  currentfile byte readhexstring pop 0 get
  /offset exch 3 mul def
  /color_packet colormap offset 3 getinterval def
  color_packet 0 get 0.299 mul
  color_packet 1 get 0.587 mul add
  color_packet 2 get 0.114 mul add
  cvi
  /gray_packet exch def
  compression 0 eq
  {
    /number_pixels 1 def
  }
  {
    currentfile byte readhexstring pop 0 get
    /number_pixels exch 1 add def
  } ifelse
  0 1 number_pixels 1 sub
  {
    pixels exch gray_packet put
  } for
  pixels 0 number_pixels getinterval
} bind def

/PseudoClassPacket
{
  %
  % Get a PseudoClass packet.
  %
  % Parameters:
  %   index: index into the colormap.
  %   length: number of pixels minus one of this color (optional).
  %
  currentfile byte readhexstring pop 0 get
  /offset exch 3 mul def
  /color_packet colormap offset 3 getinterval def
  compression 0 eq
  {
    /number_pixels 3 def
  }
  {
    currentfile byte readhexstring pop 0 get
    /number_pixels exch 1 add 3 mul def
  } ifelse
  0 3 number_pixels 1 sub
  {
    pixels exch color_packet putinterval
  } for
  pixels 0 number_pixels getinterval
} bind def

/PseudoClassImage
{
  %
  % Display a PseudoClass image.
  %
  % Parameters:
  %   class: 0-PseudoClass or 1-Grayscale.
  %
  currentfile buffer readline pop
  token pop /class exch def pop
  class 0 gt
  {
    currentfile buffer readline pop
    token pop /depth exch def pop
    /grays columns 8 add depth sub depth mul 8 idiv string def
    columns rows depth
    [
      columns 0 0
      rows neg 0 rows
    ]
    { currentfile grays readhexstring pop } image
  }
  {
    %
    % Parameters:
    %   colors: number of colors in the colormap.
    %   colormap: red, green, blue color packets.
    %
    currentfile buffer readline pop
    token pop /colors exch def pop
    /colors colors 3 mul def
    /colormap colors string def
    currentfile colormap readhexstring pop pop
    systemdict /colorimage known
    {
      columns rows 8
      [
        columns 0 0
        rows neg 0 rows
      ]
      { PseudoClassPacket } false 3 colorimage
    }
    {
      %
      % No colorimage operator;  convert to grayscale.
      %
      columns rows 8
      [
        columns 0 0
        rows neg 0 rows
      ]
      { GrayPseudoClassPacket } image
    } ifelse
  } ifelse
} bind def

/DisplayImage
{
  %
  % Display a DirectClass or PseudoClass image.
  %
  % Parameters:
  %   x & y translation.
  %   x & y scale.
  %   label pointsize.
  %   image label.
  %   image columns & rows.
  %   class: 0-DirectClass or 1-PseudoClass.
  %   compression: 0-none or 1-RunlengthEncoded.
  %   hex color packets.
  %
  gsave
  /buffer 512 string def
  /byte 1 string def
  /color_packet 3 string def
  /pixels 768 string def

  currentfile buffer readline pop
  token pop /x exch def
  token pop /y exch def pop
  x y translate
  currentfile buffer readline pop
  token pop /x exch def
  token pop /y exch def pop
  currentfile buffer readline pop
  token pop /pointsize exch def pop
  /Times-Roman findfont pointsize scalefont setfont
  x y scale
  currentfile buffer readline pop
  token pop /columns exch def
  token pop /rows exch def pop
  currentfile buffer readline pop
  token pop /class exch def pop
  currentfile buffer readline pop
  token pop /compression exch def pop
  class 0 gt { PseudoClassImage } { DirectClassImage } ifelse
  grestore
  showpage
} bind def
%%EndProlog
%%Page:  1 1
%%PageBoundingBox: 19 17 576 822
DisplayImage
19 17
557 805
12
2314 3346
1
1
1
1
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000000000000000
00000000000000000000000000000000000000000000000000000000000000000000071BBAC7F7
FFC7FFFFC77FFF47FDFD87BEFFC7FBFFC7FFFDC7F7FFC7FFFFC77F7FC7FFFFC7FFF6C7CFFFC7FF
7FC7FFFF87FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FF
FFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFFC7FFFBC7FFFFC7FFFFC7FFFFC7FF
FFC7FFFF87FFF847FEAB87AFEB87AEAAC7FFFFC7FFFDC7FF5FC7FFEFC7FBFFC7CF7AC7BEEF87FB
B44745144745144753FFC7FBFFC7FFFF47FFDAC7BEFB87F945075145075145073FFE47EDA7C750
288781D647226C47508DC7F52F47A112072F9147A28587A91FC735554776C4C7F97D8788CE8727
76C7DC4C872543C7822987B6ED476E3907D068875E1FC715B487DBC5072F5787465AC7E051874F
86C7D25D07E04F07823687000716A687AA53872B50475158C78F0347BB28C793C287EE9B8760F1
C7CEDC07C591079277C7FB83C7C32D07020B87410987D07447302B8726F7878DAAC7B1F2471C1B
878C0987F80A87A375C7493F8735E9879B7687370CC7A8DB0792EC4778FA4755E3079F330718EA
8799CF87F3CA87827F879F6FC7ED9107AE0AC7E17387F35E87036387D2C587DABD47DBDAC7B5B6
C73313076466C7CA6EC79A6B87E97F473AFBC787EEC7E353479E3847FD0B877C1F472181879EA9
0725A5871F1CC76F68879AE887196D072F2F87AAE807B3DA87FEFBC754B5C74354C7C6EF87F208
C738A64764B787FFCB8711E807E6CCC7C2B8C796530705044711F0076265872F0B47E732875E69
87843507CB210737B48772B207571287957487AE74479DA587DD240700075981C7793787FC9107
E3B2C7BC5D472B2B07506F87DC93C766F8078F9007FA7E87B81A0757514716A107558907F2D207
7CCD479181472FFE4794D187855AC75F20074C0047AF9C878ACE07017907954387D0B38745BE47
195747BFA0470FE487AD3A87166F47D3C187F1AEC7EF7F87863BC75ABAC7C3C6C7E83AC7A80EC7
0A300793BAC7C59D47A6C08730F8472E9B87DC2A8728FA8779DFC7131C072061C7D9FB075E1447
98760757A7872546471E4287520B47CACF0769F587C38DC7CAF707950D07842D07017807A2B907
F19307396BC787EC473DB0071054878E7D871786872F16C796A98748A107A5C407F678C7D79607
D77987535107045987659487B382C73B74076EB20702B5C744AE474EB207062C87ABBAC78ADF87
E7C987F06DC70038BEA078BA03F8A8D738D54EF83A24B8FAAA3827CFF826A738D936F86A0BF89F

[Grunt]

Ale díky za nakopnutí. Nakonec to přeci jen k něčemu vedlo. Prozkoumal jsem přiložený skript pgm2ps:

#!/bin/sh
while [ $# -gt 0 ]; do
        target=`echo "$1" | sed -e 's/\.pgm$/.ps/'`
        echo Converting "$1" to "$target"
# We assume roughly 0.25 inch border (18) on each side.
# A4 is 595.27559 x 841.889763 (595 x 842)
# Letter is 8.5x11 inches or 612x792.

# Change to  556.56x807.12+19.22+17.44 for A4 and
#            573.84x755.28+19.08+18.36 for US Letter.
#            Don't forget to change XCROSSES and YCROSSES in optar.h and
#            recompile.
        convert -resample 300x300 -density 300x300 -page 556.56x807.12+19.22+17.44 "$1" "$target"
#       convert -page 573.84x755.28+19.08+18.36 "$1" "$target"
        shift
done

a on je to vlastně jen ImageMagick. Ten tvoří ve výchozím nastavení 72DPI a je potřeba použít přepínač -resample aby bitmapový obrázek resamploval do požadovaného rozlišení. Zkusím tedy -resample 600x600, tisk a prozkoumám jestli mi ta tiskárna furt ditheruje kolem hran. Teď jen přijít na čem to resampluju protože i -resample 300x300 generuje velmi soloidní hovada a šestistovka mi zamrazí počítač

[Grunt]

A ještě předpokládám že si mám nastavit -page podle dodaného PPD na:

*ImageableArea A4/A4:  "12 12 583 830"

to by mohlo být rozumné, že?
