    Inkscape - 1 (seznámení)

    29. 5. 2006 | Richard Szlachta | Návody | 56313×

    Pojďme se podívat na špičkový open source vektorový grafický editor, který je sice stále ještě ve velice silném aktivním vývoji, ale už poskytuje paletu funkcí, kterou by mu mohl závidět leckterý komerční produkt. V dnešním, premiérovém článku se podíváme, co nám nabízí.

    inkscape-ikona

    Úvod

    Dneškem začíná seriál o Inkscape. Podíváme se, co to je, co nám nabízí. V dílech následujících se vrhneme na kreslení. Takže se pohodlně usaďte, jízda po vlně vektorové grafiky právě začíná.

    Představení

    Inkscape je vektorový grafický editor příbuzný svými funkcemi programům jako Sodipodi, Scribus, Illustrator, Freehand, CorelDraw nebo Xara X. Avšak na rozdíl od některých zmíněných je plně open source (GPL). Pro dokumenty používá formát SVG (Scalable Vector Graphics, škálovatelná vektorová grafika) standardizovaný konsorciem W3C. Ale nezůstává jen u čistého SVG, obohacuje jej o jméno autora, prostor na uvedení licence, ... (takzvané Creative Commons data). Krom toho přidává vlastní "jmenný prostor" (angl. namespace), neboli možnosti, které W3C norma SVG nemá.

    Inkscape běží na GNU/Linuxu a je výjovým týmem pravidelně portován pro MS Windows, Mac OS X a neoficiálně i pro FreeBSD. Použitým toolkitem je GTK, stejně jako u rastrového bratříčka Gimp.

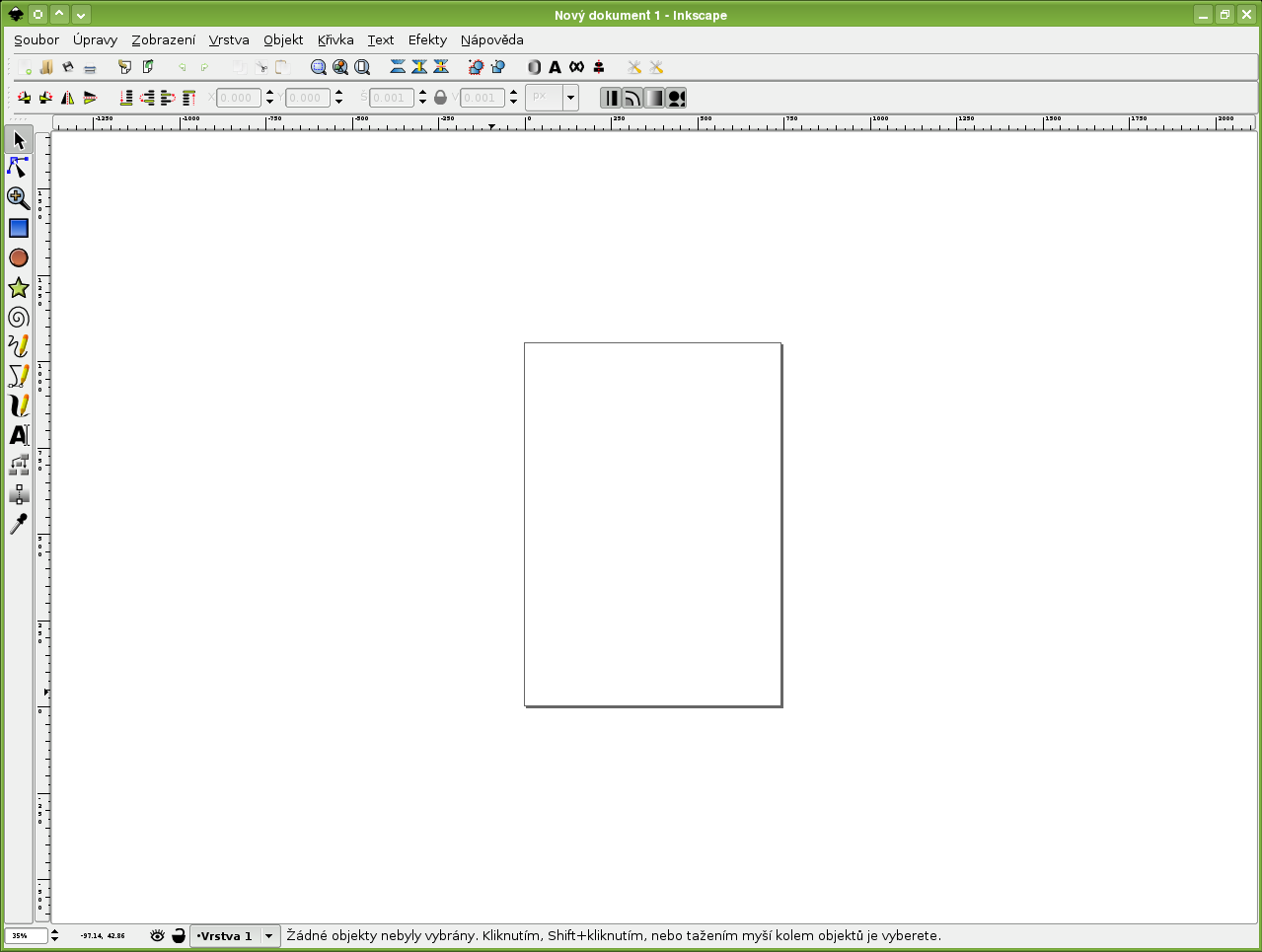

    inkscape 1 1

    Vektorový obrázek

    Čistě vektorový obrázek, takový, jaký se kreslí v Inkscape, přináší jeho autorovi nevídané možnosti. Velikost se dá nekonečně měnit, aniž by práce ztrácela na kvalitě. Protože se obrázky Inkscape ukládají jako SVG, což je prakticky XML (text se značkami podobný HTML), můžete upravovat dokument i bez Inkscape pomocí textového editoru. Tato vlastnost se dá hezky využít v různých skriptech a pokud umíte alespoň trochu BASH nebo jiný jazyk, můžete dělat divy.

    Co všechno zvládne?

    To, co byste od aplikace tohoto zaměření očekávali. Příjemná je podpora gradientu (barevného přechodu) a vzorku v obrysech a ve výplních, stejně jako vodících čar (angl. guidelines). Program je nejenom přeložený do češtiny, ale také umí psát do obrázku text jak česky, tak i v ostatních znakových sadách podporovaných UTF-8. Krom toho umí tento text ohnout podle cesty (angl. path), a také mu provést kerning (ruční posun znaků do všech směrů, takže vypadávají z toku textu) či jej vlít do rámce. Nakreslená díla můžete exportovat přímo do .png nebo do .jpg (s volitelným rozlišením), stejně jako můžete ukládat do SVG, PostScriptu, .ai (adobe illustrator), PDF a exportovat křivky do .pov.

    Pozoruhodná je podpora skriptování grafických efektů v Pythonu, takže si můžete napsat vlastní skript nebo využít již existujích. Navíc má Inkscape dobrou podporu pro vrstvy, a proto se neztratíte ani ve velmi složitých obrazcích.

    inkscape 1 4

    Nápověda

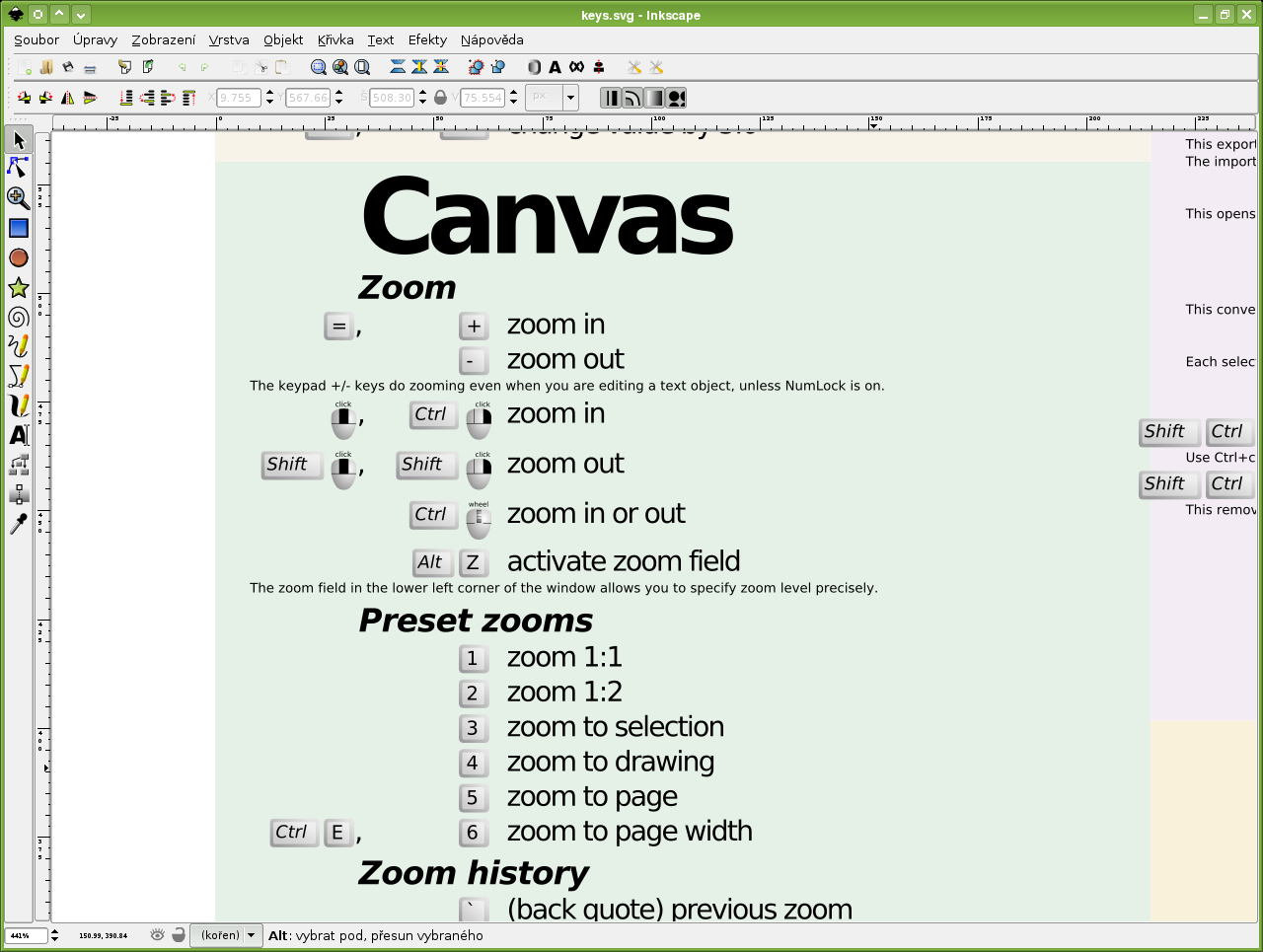

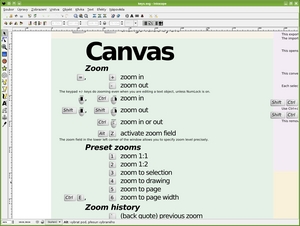

    Program má velice originálně zpracovaný systém nápovědy. Celá nápověda jsou SVG obrazy, které se v Inkscape prostě otevřou. Prozatím je nápověda v programu pouze anglicky, ale pokrývá všechno potřebné, včetně "Elements of Design" - mininávodu o estetice. Avšak je třeba si dávat pozor, klávesa F1 není zkratka pro nápovědu, viz níže.

    inkscape 1 3

    Ovládání

    Pokud jste zvyklí na Blender, máte malou výhodu (pokud máte obě ruce). Inkscape má stejný základ ovládání - pravou ruku položíte na myš, levou na klávesnici.

    Klávesy F1F9 jsou vyhrazeny přepínání nástrojů. Vybírání a kopírování je stejné jako u většiny aplikací, ale Inkscape umí navíc duplikovat Ctrl+D a klonovat Alt+D. Dialogové okno barev a výplní vyvoláte Ctrl+Shit+F (jako fill = výplň), pomůcky pro automatické zarovnání a rozmístění se zobrazí po stisku Ctrl+Shit+A (align = zarovnání), nástroje textu Ctrl+Shit+T (type = psát). Mřížka se zobrazuje / skrývá klávesou #, export do rastru se provádí pomocí Ctrl+Shift+E.

    Instalace

    Jak jsem zmínil, Inkscape je k dispozici pro množství systémů. V distribucích GNU/Linuxu a *BSD je dostupný přes balíčkovač jako inkscape, uživatelé ostatních najdou instalátor ke stažení na inkscape.org/download.php.

    Open Clip Art si také můžete nainstalovat přímo do systému buďto přes balíčkovač, většinou je to balík openclipart případně openclipart-pngopenclipart-svg. Pokud tuto možnost nemáte, můžete si archív stáhnout.

    Open Clip Art Library

    Pojem, který se váže k Inkscape jako žena k muži. Tato galerie shromažďuje obrázky pod licencí public domain, tedy zcela volné k jakémukoli užití. Protože jsou všechny kliparty k dispozici jako SVG, můžete je importovat do svých kreseb, upravovat a dělat s nimi vůbec všechno, co vás napadne. Jinak řečeno, můžete tvořit efektní koláže.

    Open Clip Art Library

    Závěrem dílu

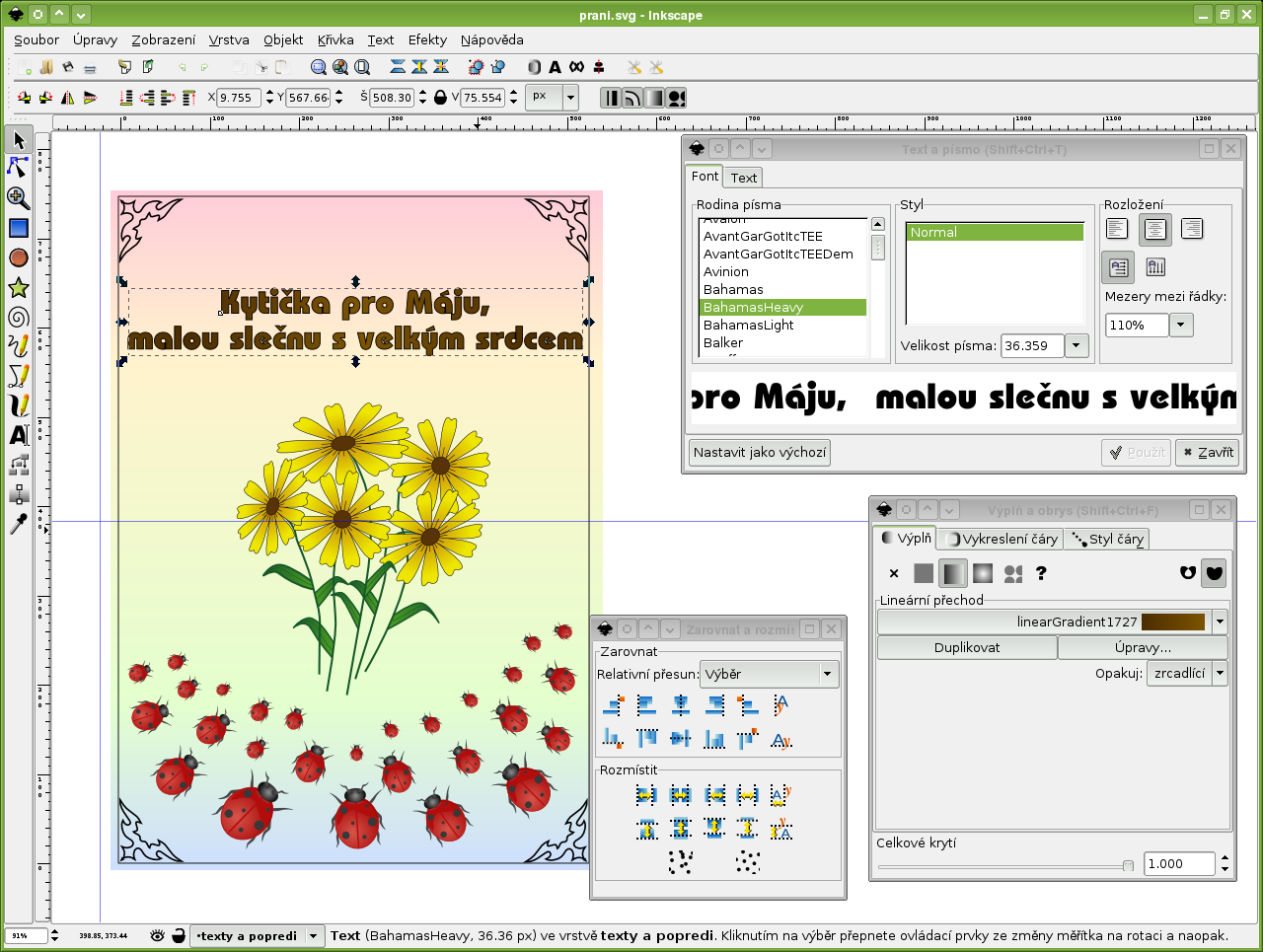

    Jeden obrázek, na němž je vidět Inkspace v plné produktivní činnosti.

    inkscape 1 2

    Příště se pustíme do kreslení...
