Inkscape 3 - (čtverec, kruh a spirála)

14. 6. 2006 | Richard Szlachta | Návody | 16454×

Podívejme se na doposud neprobraná primitiva - kruhy, elipsy, čtverce, obdélníky a spirály. Tipy a triky pro práci s nimi. A také praktická sekce, ve které si nakreslíme CD v obalu a datové rýhy na disku.

Úvodem

Týden uplynul jako voda a potkáváme se zase. Kdo sleduje zprávičky zde na ábíčku nebo na inkscape.org, jistě zaznamenal pre-releasy Inkscape 0.44 (vydání určená k testování). Zapojte se proto také do testování (již jsou k dispozici i binární balíčky) a ohlašujte chyby do buglistu na sourceforge.net. Potěšující je stav české lokalizace (překladu textů), který je v současné době vyšší než 98 % (k 8. 11. 2005).

Čtverec

Čtverce, resp. obdélníky mohou být v Inkscape jak s ostrými rohy, tak s rohy kulatými. Obdélníky s kulatými rohy skýtají menší úskalí. Pokud chceme udržet zaoblení stejné, musíme měnit velikost ne pomocí transformace objektu (F1), ale pomocí nástroje na obdélníky a čtverce (F4).

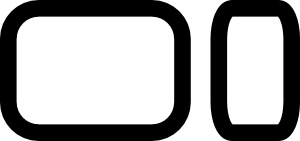

Jinak nás čeká tento nepříjemný efekt:

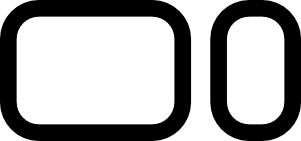

na rozdíl od správného stavu:

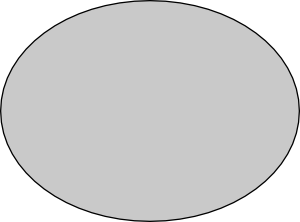

Pokud to s zaoblováním přeženeme, můžeme z obdélíku udělat elipsu:

Kruh

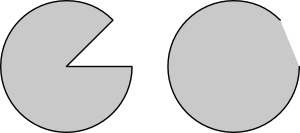

Pomocí F5 se kreslí kruhy a elipsy. Zajímavé je, že nemusí být plné, ale mohou být vykrojené nebo uříznuté. K vykrojení (či odkrojení) části kruhu se používají kulatá táhla na jeho obvodu. Pokud dáte při pohybu s táhlem kurzor ven z kruhu, dojde k vykrojení. Naopak ve chvíli, kdy bude kurzor uvnitř, dojde k odříznutí.

Spirála

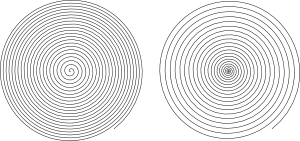

U spirály je možnost nastavit si soustřednost. Pokud je soustřednost 1, spirála se jeví jako plochá. Při nižším čísle vytváří optický dojem něčeho stojícího, vystouplého. Naopak u čísla >1 vypadá spirála jako díra nebo tunel.

Praxe

Kdybych pořád jenom povídal, byl bych jako politik. Nicméně to nejsem, proto nyní ukážu praktický postup při kreslení CD v obalu. Bude to kresba spíše náčrtová nežli fotorealistická.

Nakreslíme si dva kruhy. Dáme jim černý okraj, šedý vnitřek. Abychom mohli disk deflorovat, potřebujeme, aby byl otvor přesně uprostřed. Pomocí Ctrl+Shit+A si zobrazíme plovoucí okénko zarovnání. Vybereme oba disky a zvolíme zarovnat na střed svisle a vodorovně.

Aby se objevil uprostřed otvor, můžeme prostřední kruh vyplnit bíle, nebo použít elegantní metodu - vyříznutí. Vybereme oba objekty a zmáčkneme Ctrl+-, popřípadě vybereme Rozdíl z menu Křivka.

Doprostřed nakreslíme další kruh, opět zarovnáme jako na začátku. Pro estetičnost ubereme tloušťku čáry. Podotýkám, že výplň malého kruhu není bílá, ale nulová.

Kompaktní disk máme, takže hurá na obal! Nakreslíme čtverec a dáme mu malé zaoblení. Připomenutí - sledujte dolní panel s rychlou nápovědou, píše se tam, že stejnoměrné zaoblení se tvoří pomocí Ctrl. Podle chuti dáme CD trochu bělejší barvu, aby lépe vyniklo.

Obalu nyní přidáme "nožičky"; ty, které se skutečným obalům rády lámou. Vezmeme dva malé obdélníčky, jako je tento a umístíme je na požadované místo. Abychom dosáhli kýženého efektu jednolitosti, musíme je spojit. Na to použijeme Ctrl++, ale pozor, musíme to dělat vždy jen se dvěma objekty najednou, u více by operace selhala. Pokud byste to chtěli nakliknout v menu, podívejte se do Křivky, položka Sjednocení.

A půl obalu je hotovo. Teď nakreslíme dva obdélníky - však víte, jak vypadá druhá polovina obalu.

Nic si z toho nedělejte, když zakryjí výhled. Nejprve je spojíme, resp. sjednotíme jako v předpředchozím bodě. Výslednému objektu nastavíme černý okraj a šedou barvu výplně s trochou průhlednosti. Pozor! Není dobré používat posuvník Celkové krytí místo průhlednosti, aby byla průhledná skutečně jen výplň. Potřeste si prackou, CD s obalem je hotovo!

Jak známo, na CD jsou jakési drážky. Abych pravdu řekl, nevím jestli se točí doleva nebo ne, ale nejlépe se tvoří spirálou. Takže si jednu takovou vezmeme, umístíme ji přes disk a vycentrujeme. Pomocí boxíku otočky zvolíme hádejte co, samozřejmě počet otáček.

Zůstaneme v nástroji pro spirály. Chycením za táhla na konci a na začátku pozměníme spirálu tak, aby přesně pasovala. A máme schématické znázornění rýhy na CD.

Závěrem

SVG zdroj k obrázkům z toho článku může být stažen zde: inkscape3.svg.

Doufám, že se vám tento článek líbil svým pojetím a obsahem. Netvrdím, že metody kreslení, které zde prezentuji, jsou jediné. Vždy je mnoho cest a je jen na vás, kterou si zvolíte. Nicméně se domnívám, že mnou uváděné metody patří mezi nejenom efektní, ale také efektivní.
