Prehliadanie medicínskeho CD 2: Prehliadač dicomscope.

8.11.2019 20:10 | Přečteno: 4447× | Bežná práca s Desktopom

Ako bolo uvedené v predchádzajúcom zápisku, tak medicína už neposkytuje klasické RTG snímky na fólii. Dodáva ich v elektronickej forme na bežnom optickom médiu CD. Toto CD obvykle obsahuje obrázky vo formáte DICOM medical imaging data. Takže ideme na to s pomocou nástrojov ktoré sú dostupné priamo v bežnej distribúcii.

Potrebné nástroje:

Balík mount s príkazmi mount a losetup ktoré zvyknú byť inštalované vo východzom stave.
Balík sudo s rovnomenným príkazom, alebo jeho obdobu su na eskaláciu práv. Závisí od typu distribúcie čo preferuje vo východzom stave.
Balík dicomscope určený na prehliadanie čiernobielych medicínskych obrázkov typu DICOM.

Pripojíme si obraz média získaný v druhom zápisku:

Parametre príkazu boli už opísané, takže ich nie je treba rozpisovať.

golisp@WEB:~$ sudo mount -v RTG-chrbat-20191029.iso /mnt/cdrom -o loop
[sudo] password for golisp:
mount: /mnt/cdrom: WARNING: device write-protected, mounted read-only.
mount: /dev/loop0 mounted on /mnt/cdrom.

Skontrolujeme si obsah poskytnutého média:

Pozrieme si obsah poskytnutého média, aj s identifikáciou obsahu. Výstup odfiltrujeme len na medicínske obrázky (DICOM):

golisp@WEB:~$ find /mnt/cdrom/ | xargs file|grep DICOM
/mnt/cdrom/DICOM:                                        directory
/mnt/cdrom/DICOM/00000001:                               directory
/mnt/cdrom/DICOM/00000001/00000001:                      directory
/mnt/cdrom/DICOM/00000001/00000001/00000000:             DICOM medical imaging data
/mnt/cdrom/DICOM/00000001/00000002:                      directory
/mnt/cdrom/DICOM/00000001/00000002/00000000:             DICOM medical imaging data
/mnt/cdrom/DICOM/00000002:                               directory
/mnt/cdrom/DICOM/00000002/00000001:                      directory
/mnt/cdrom/DICOM/00000002/00000001/00000000:             DICOM medical imaging data
/mnt/cdrom/DICOM/00000002/00000002:                      directory
/mnt/cdrom/DICOM/00000002/00000002/00000000:             DICOM medical imaging data
/mnt/cdrom/DICOMDIR:                                     DICOM medical imaging data

Takže máme krátky zoznam štyroch obrázkov ktoré ovšem nemajú koncovky. Dodanému medicínskemu prehliadaču ktorý bol na danom CD to vôbec nevadí, ale bežný človek by sa mohol zapotiť pri ich hľadaní. Tieto obrázky sú predpokladateľne v priečinku DICOM, v ktorom sú dva podpriečinky pre dve štúdie. A v nich zas po dve snímky. Presne tak, ako bolo vidno na druhom obrázku z dodaného prehliadača ktorý zahŕňal výber snímok.

Pozrieme si teda dostupné snímky:

V Linuxe existuje množstvo dostupných programov pre prácu s obrázkami DICOM. Kto chce, môže si ich pohľadať príkazom apt search dicom .
Ja som si vybral program dicomscope z rovnomenného balíka. Samotný program je vytvorený v Jave, ale jeho inštalácia si dotiahne všetky závislosti. Takže si ten program spustíme:

golisp@WEB:~$ dicomscope
starting DICOMscope
please wait...

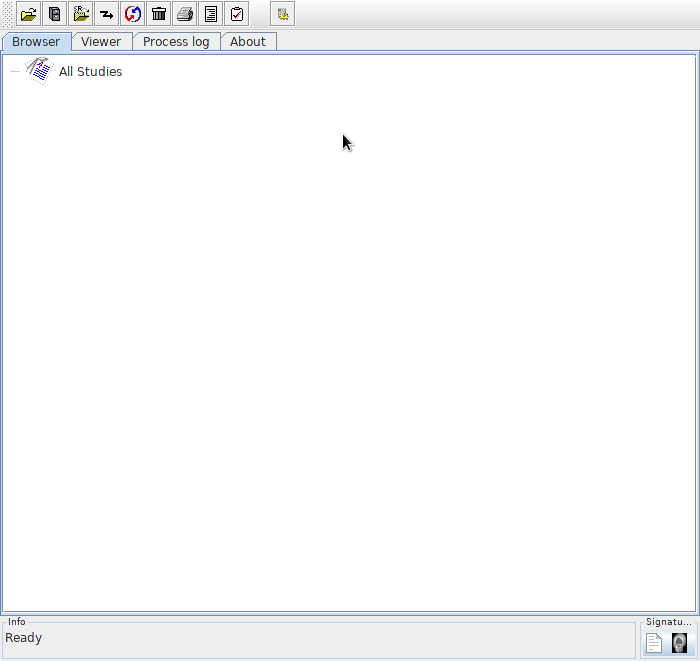

A objaví sa okno:

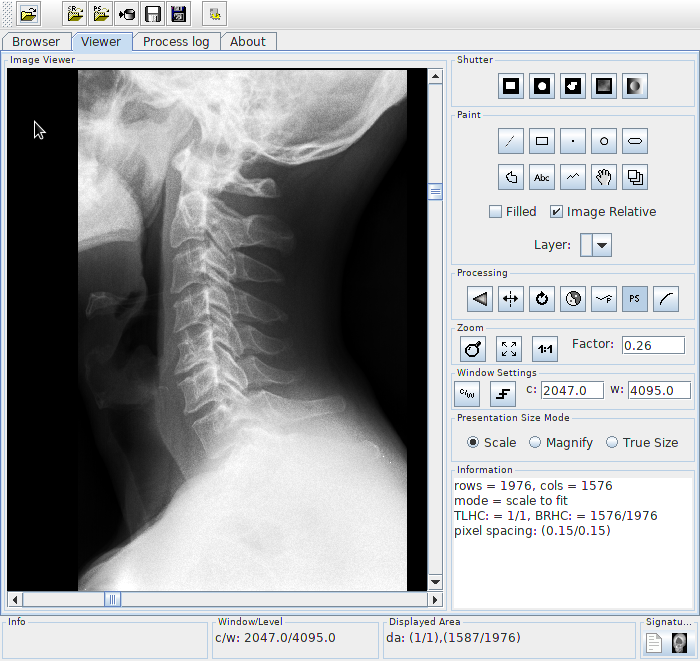

Vľavo hore je ikonka na otvorenie súboru. Po kliknutí na ňu sa otvorí prastarý dialóg v ktorom otvoríme snímku /mnt/cdrom/DICOM/00000001/00000002/00000000 ktorá sa nám následne zobrazí:

Poznámka cez čiaru: Pri spustení neodporúčam stáť v priečinku kam je pripojené dané médium, inak zobrazí divné popisy. Presnejšie povedané, vo verzii dostupnej v Ubuntu 18.04.

To je pre dnešok všetko. Na budúce sa pozrieme či na tomto CD nie je ešte niečo zaujímavé.

PS: Nález z RTG mám na papieri, a potreboval som sa len pozrieť na obrázok. Zvyšok si už prejdem na konzultácii s odborným lekárom pre ktorého sú tieto snímky primárne určené.
