Hni se ...

14.6.2007 00:58 | Přečteno: 1874× | Bláboly | poslední úprava: 18.6.2007 21:45

Pár dní se pokouším rozjet servřík na Via Epia CN1000, case je Morex MX-141 s 90W (výrobce uvádí v poznámce 80W). Zamrz jsem na tom, že s tímto zdrojem se mi disk nehne.

Dle Epia simulátoru by měla být spotřeba dané desky s 3,5" diskem cca 40W. Co pamatuju, kdysi disky mívaly v seeku spotřebu snad k 10W max, tedy teorie tvrdí, že nemá být problém. Mam za sebou jednu úspěšnou reklamaci. Nová krabice se zdrojem se chová úplně stejně ... měřákem, multimetrem, naměřím na Molexu 5V a 12V. S externím zdrojem je provoz funkční.

Pokud se nepletu, s deskou Via Epia V1000 mi makalo napájení z toho zdroje, jenže se kousala (čas od času restart atd.), tak jsem zkoušel i ten další zdroj. ITX krabice se nabízí i se 60W zdrojem, čili snad pro sestavu deska a disk by stačily?

Setkali jste se s podobným chováním? Vzhledem k tomu, že je zdroj v krabici nechráněný, neuzavřený, lze do jeho součástek vrážet kabely díky nedostatku místa, tak to by snad mohlo být jediné, co jsem zvoral? Přesto deska se zdrojem v krabici nabootuje z usb. Tedy musel bych být nechtěně "šikovný" a trefit se jen někam.

Když zapnu napájení ze zdroje v krabici se zapojeným diskem, mám dojem, že slyším cvakání, jako když se rozjíždí. Vzhledem k důležitosti dat se mi nechce moc riskovat ztrátu disku opakovanými pokusy.

Desku jsem zkoušel podtaktovat, lze jen na 800MHz, ani vypnutí usb, síťovky a zvukovky nepomohlo k lepšímu. Nenapadá vás něco?

Ráno ještě kouknu po netu, zda nenajdu tip či postrčení.

P.S. k měření spotřeby, zda to utáhne ... napadlo mne jen zapojit nějakou žárovku/y místo disku a pozorovat výkon, případně měřit protékající proud ...

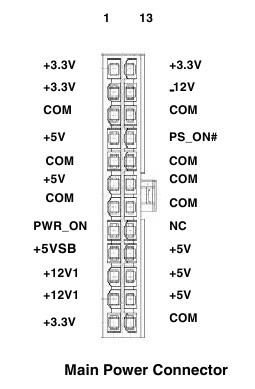

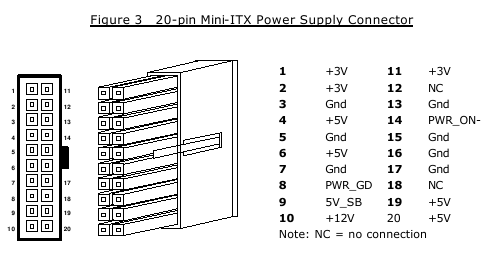

Edited ... Přidal jsem vysvětlující obrázky, schéma zapojení atx 2.2 a itx konektorů. No, moc vysvětlující nejsou. Časem se k tomu snad vrátim. Na tom itx konektoru, na zdroji na desce chybí dva kabely, nejsou zapojené, vůbec tam nejsou. I ten technik byl z toho drobet auf ...

Nějaké odkazy ... case a zdroj, časem se k nim vrátim, abych zjistil, co mi vlastně řikaj, na co mam asi tak nárok.



Obrázky

Komentáře

[Radek Trnka]

Těch 5 a 12 V naměříš předpokládám na konektoru bez zátěže že? Napadá mě jedna teorie, ale tu mi zhatil fakt, že pokud je ten disk napájen z usb tak to jede ....

[vencour]

Doplňuji ... u toho zdroje a desky nechápu jen napájení 3,5" disku, z usb nabootuji i připojím 2,5" 40GB disk (na 2 usb kabely je)a napájím ho z toho zdroje příslušného ke krabici.

Navíc na té stránce Epie/spotřeby je údaj, že každý disk žere až 40W ... s jednim diskem 39,42W, se dvěma 79,42W ... to mi přijde dost.

[Radek Trnka]

Co se týká toho cvakání disku - kolegovi dělal to samé a pomohlo vyměnit zdroj za silnější, zdroj už to prostě neutáhl - ale jestli je to tvůj přpad to fakt těžko říci. Jinak pokud máš možnost měřit odebíraný proud tak bych to udělal. Jednou se silným zdrojem, podruhé s tímto a sledoval proudový odběr a průběh.

[vencour]

Hm, za radu dík, až budu mít výsledky, ozvu se. Zas jsem se dobral k tomu, že moc mluvim ...

[Jimmy]

Pravděpodobně bude problém ve slabém zdroji. Mám HD MP3 přehrávač s 2,5" diskem a když mám slabé baterky a pokouším se ho zapnout, tak elektronika najede, ale disk jen bezmocně cvaká. Při startu si prostě disk bere výrazně víc než při stálém provozu.

[wake]

Hint: co testnout ten disk v jinem stroji? Cvakani muze byt tez indikaci diskove mrtvoly...

[vencour]

Dík za reakci. Zapomněl jsem uvést, že při zapojeném externím zdroji (400W) k té krabici vše šlape, jak má. Do reklamačního protokolu jsem to celé vypsal komplet, teď jsem to přehlíd.

[houska]

chces tedy rict ze pokud misto toho slabsiho zdroje das 400W tak to funguje?

[vencour]

Ano, to říkám. Jenže ten tam nemůžu nechat, když krabici nezavřu.

[houska]

tak alespon vis cim to je ...

[vencour]

No, myslim si to ... dokud to neprokážu ... a stejně, 2 kusy za sebou?

[houska]

treba to ten zdroj fakt neutahne ... a neni vadnej

[Samuel]

Ja mam ten isty case s EPIA EN10000EG, disk 3,5" Seagate Barracuda 160GB a ide bez problemov zatial... asi 1/2 roka. Takze malo by to ist podla mna.

[vencour]

Jak jste se tam vešel s kabely? Okolo zdroje tam mám drobet těsno. Proto mám to své podezření na nějaké drbnutí (nevím, co už jinak ...). Jinak nejsem si jist, zda se mi disk hned na poprvé roztočil ... bohužel jsem zapojil větrák, ale chroupání jsem neslyšel. Pak jsem to vyp, zakrytoval, dal na zamýšlené místo ... a nic. Ajpinu mam staticky, abych tam moh dát DMZ, takže používam jen ssh přístup, bez monitoru. Když nemusim jinak.

[Samuel]

Pravda, kable dost natesno :) Este ze mam sata, nie ide disk. Okrem toho mam 'lite' disk - je nizsi ako obyc. Ale dufam ze to nejak skoro nebudem rozoberat. Vetrak zapojeny nemam...

[vencour]

Mam ten 40GB 2.5" disk z noťasu, co mi zbyl po upgradu. V nouzi bych ho použil. Chci šetřit jeho konektory, tak až časem ... zatim je v přenosnym šuplíku. Ten větrák jsem zapojil z venku, asi neni tak efektivní, ale dovnitř se nevešel. Napájený je skrze nedotaženou zadní lamelu zevnitř. Jinak se mi tam motaj kabely k usb, od zdroje napájecí ke konektoru pro napájecí šňůru - jako by se počítalo s většími rozměry krabice pro kabely.

[R]

Mnohe tieto zdroje su smejdy. Skus si zmerat tu 12V vetvu pri zatazi - pri rozbehu toho disku - mozno sa budes divit...

[mill]

Na 99,9% som si isty, ze Vas zdroj nestaci. Musite pocitat s tym, ze disk ma pri rozbehu nasobne vacsi odber. To cvakanie je jednoznacnym priznakom, ze sa disk nevie rozbehnut. V tomto pripade pomoze jedine silnejsi zdroj alebo skusit pohladat disk, ktory ma mensi odber.

[Ondrej 'SanTiago' Zajicek]

Ja mam EPIA desku a 3.5" HDD na 60W zdroji EMKO a funguje to bez problemu. Disky za behu zerou okolo 10 W, spickova spotreba pri startu vsak muze byt o dost vetsi.

[Medved09]

2,5" disk při startu zkousne na 5V větvi i 1,7A (Seagate Momentus 7200rpm) což některé zdroje opravdu neustojí a poklesem napětí se resetne elektronika disku(vypne motor, zaparkuje hlavy a tím cvakne), znovu se pokusí roztočit a tak pořád dokola. Kdežto 3,5" disk má motor napájený z 12V větve a tak při roztáčení příliš neovlivňuje napájení elektroniky..
Prostě to chce tvrdší(kvalitnější) zdroj..

[jm]

Kup si silnejsi zdroj, co tady chces proboha resit?

[vencour]

Pánové, ok, můžu koupit silnější zdroj. Jenže pak mi je ta krabice na nic. Do ní ho nedam. Do 24 hodin bych to snad měl přeměřit ...

[jm]

Tak si kup vetsi krabici a priste never kdejaky <>vine co napisou v letaku, jako ze neco pojede s 90W zdrojem.

[wake]

me s 90W zdrojem jede VIA EPIA ME6000G Mini s 3.5 seagate ST320011A. plus pridavna sitovka. vsechno pasivne chlazene.

[rgb]

u me je to podobny, zdroj mam spinanej 90W od Emko, epia PD10000 (dve sitovky), disk Seagate a jeste PCI wifi (prism) a vsechno to nadherne funguje uz 2 roky :)

clovek by rek, ze se ty parametry budou spis zlepsovat, ze novy disky budou mit mensi spotrebu a tak podobne... tak asi ne :)

[Radek Trnka]

clovek by rek, ze se ty parametry budou spis zlepsovat, ze novy disky budou mit mensi spotrebu a tak podobne... tak asi ne :)

Otázka je zda se to může zlepšovat pokud je takový tlak na co nejmenší cenu. Konkrétně u zdrojů vidím spíš zhoršující tendenci, čím dál tím více levných zdrojů s papírově dobrými parametry, kterých ale v praxi ani zdaleka nedosahují.

[vencour]

Výsledek je na světě ... jsem dost rozčarovaný ... ale odpovídá to projevům ...

Měřeno Metexem M-4650CR (označení na displeji), jen jeden pokus, odstranil jsem na rozdvojce pro větrák (Molex -> Molex a 5V větrák 3-pin konektor) z "domečku" konektory, takže jsem měl 4 kabílky, červenej, kde mělo být 5V, žlutej, kde mělo být 12V a dva černé země. Tím jsem dosáhl jakž takž soběstačnosti a jednoduchosti obsluhy zapojování.

S externím zdrojem jsem naměřil při bootu maximální hodnoty ... na 12V 1.4A, na 5V 0.6A. Měřeno na největším rozsahu, 20A DC.

Se zapojeným zdrojem z krabice jsem naměřil při bootu maximální hodnoty ... na 12V 0.16A, na 5V 0.39A. Opět měřeno na největším rozsahu.

Krom toho, opsáno z etikety disku ... na 5V má být 740mA a na 12V má být 1500mA maximální proud. Takže těch 40W z EpiaMěřáku jsou snad mezní hodnoty.

No, ještě jsem jednou odečet hodnoty, pro dost rozdílné výsledky, na 12V na krabicovym zdroji ... 0.17A ve špičce ... jinak cca 0.14, na 5V kolísal měřený proud okolo 0.392A.

A zatim závěr ... uvidíme na reklamaci ...

P.S. už jsem odpojil ten spodní zdroj ve skříni a jak byla najednou krabice tichá - a tedy i to opakované roztáčení disku bylo mnohem znatelněji slyšet.

Jsou holky, co se skoro bojej nebo štítěj matiky, já mam dost respekt před čimkoliv elektrickym. Táta nabušenej elektrikář ... snažil jsem se elektrice vyhýbat, podvědomě i vědomě. Proto takovýhle okolky.

[vencour]

Oprava ... odpojil jsem spodní větrák a bylo najednou ticho ...

[R]

A napatie si preco nezmeral?

[vencour]

Při zátěži? Ok, k tomu se vrátim.

[Radek Trnka]

Myslím, že není třeba - odpověď kde je problém už znáš ne?

[vencour]

Zvědavej jsem, takže výsledky ... na +12V jsem viděl "škuby" o cca 1V, na +5V o cca 0,1V.

Dle specifikace atx2.2 ... +12 mimo rozsah, na +5V je ovšem napájení ok. Tedy ona specifikace

Voltage Tolerances

  Voltage Rail    Tolerance

  +5VDC            ±5%
  -5VDC (if used)  ± 10 %
  +12VDC           ±5%
  -12VDC           ± 10 %
  +3.3VDC          ±5%
  +5VSB            ±5%

[vencour]

Při řešení reklamace se 40GB 3.5" disk rozjel, ten, co tam dal technik na zkoušku. Čili zdroj prošel, reklamace pozdržená, dokud si to neověřim. Disk z noťasu jsem doma zapojil a skutečně ok, grub najel do menu. Jedná se o 2.5" Toshibu 40GB 5400 RPM. Tak už jen zálohovat z tý Toshiby data pryč a nalejt tam data z tý 160GB, byla to jen jedna partišna.

Ještě budu muset nějak ošetřit uchycení disku.

Závěr? Tak nějak asi vypadá nečekaná fíčura.

[vencour]

To ovšem znamená, že jsem ten 2.5" disk měl prvně špatně zapojený, datový kabel musel být prohozený. Že nenajel ... teď bych ho podle hmatu asi taky nepoznal, že se točí, jak byl/je tichej. Prostě růžová směrem k napájení. Radši jsem ho nechal zapojený do desky, i když to celé, sestava, teď stojí. Mam drobet vítr z křehkosti konektorů toho 2.5" disku a taky tu redukci mam jedinou, časem vezmu záložní.
