Server rack

13.6.2008 15:29 | Přečteno: 1798× | trable se serverem | poslední úprava: 13.6.2008 15:30

Do teď jsem měl veškerou síťovou infrastrukturu hozenou na půdě. Teď se bude dělat na půdě přestavba a já to musím nějak zkulturnit. Potřebuju poradit.

Jako ideální se mi jeví nějaká menší racková skříň co bych přišruboval na zeď. Bohužel jsem tahle řešení viděl pouze z rychlíku a nevím co vlastně všechno potřebuju.

Co jsem pochopil, tak se vyvedou zezadu do rackové skříně kabely ze žlabů, a ty se zezadu nacvakají do patch panelu. Ten se pak propojí krátkými patch kabely se síťovými prvky jako switch a tak..

Moje síťové prvky

• Malé plastové krabičky jako je modem a wifi AP
• Miditower server
• 16 portový switch (1U do 19" racku)
• Nějaká stará UPS na stojato

U svého dodavatele jsem našel tohle DIGITUS 19" 12U wall mounting cabinet. Hloubku píšou 56cm, což bude nejspíš zvenčí. Vevnitř (podle plánků, které jsou pod odkazem) je hloubka 48cm.

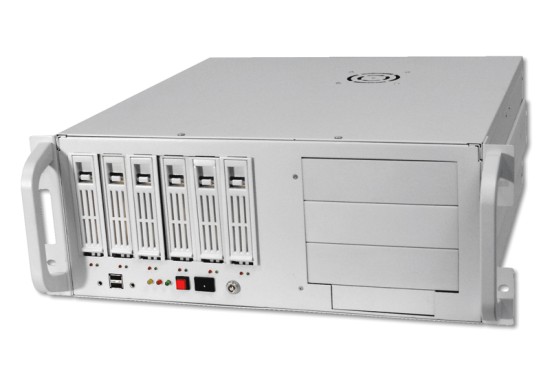

Dále jsem našel tento 4U case, do kterého přehodím vnitřnosti ze současného miditoweru: Digitus 19" IPC housing. V textu píšou o hloubce jednou 483mm, podruhé 431mm...Ten rozdíl asi dělají ty packy vepředu.

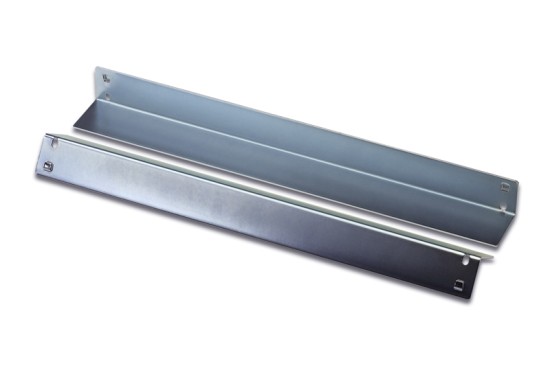

Nějak ale moc dobře nechápu jak se může něco tak těžkého jako server udržet v předních sloupcích v té skříni. Asi potřebuju nějaké kolejnice, ale našel jsem jenom tohle (je to 490mm dlouhé). Moc nechápu jak to drží :-/

Je mi jasné, že plnohodnotné server racky jsou hlubší, ale ten si nemůžu dovolit ani kvůli místu a ani kvůli financím...



Komentáře

[KaiSVK]

Mile, drzim palce! K rackovemu serveru by urcite mali byt rails, co som ja prisiel do styku, tak boli so serverom dodane by default :D treba sa spytat, len na srobikoch to asi neudrzi :) No a este si neodpustim, zase som mudry jak salamunova rit, ale tak ked som precital ze patchpanel a kable - velky doraz treba dat na poriadok, order ... system :) aby nebol z racku satnik s mrtvolou vnutri ;)

GOOD LUCk

[Radek Hladik]

Tak některé lehčí rack case můžou na předních šroubcích držet. Musí jich ale být hodně (tzn. nejlépe všechny, co jdou). Otázkou pak ale je, jak se na to bude tvářit ten rack, když je přišroubovaný ke zdi zezadu. Jinak se ke skříním většinou dodávají kolejnice, někdy dokonce výsuvné. To ale pozor na páku, vysunutý 4U server může převrátit i stojatý rack, pokud v něm není moc věcí (to jsem viděl na vlastní oči).

Další možnost je koupit polici. Je jí ale potřeba dobře vybrat, aby měla správnou velikost a úchyty ze všech stran. Konec konců, polici bych doporučil pod všechny nerack věci, je to přehlednější. Dokonce je možné polici použít na oddělení "kabeliště" od zbytku racku...

Další věc se týká elektřiny, je dobré si předem dobře rozplánovat, jak s ní. Existují zásuvky do racků nebo se dají přidělat obyčejné "psi" k některé stojně. Dokonce je možné přepájet napajecí kabel z PC a přidělat na něj zásuvky a celé to připojit do UPS. Tím je možné napájet třeba i ten modem a APčka přes UPS - pozor na odběr, a to jak průměrný, tak špičkový.

A finálně k tomu patch panelu, je dobré si v těch kabelech udělat pořádek. U nástěnných racků je trochu problém, že se musí dát otvírat. Kolege, co dělá racky, to dělá tak, že patch panel zapojí, všechno pečlivě sesponkuje takovými těmi stahovacími vázátky a od patch panelu mu vede jeden velký svazek kabelů, který je každých pát centrimetrů opět svázátkovaný. Ten se pak za patch panelem lehce stočí tak, aby se při otevření rozvinul. Pokud bude ovšem kabelů málo, je možné použít jednodušší řešení. Na konec kabelu se dá tzv. keystone (např http://www.datapro.net/products/keystone-ethernet-cat5e-jack.html - dělají se v mnoha různých provedeních ) a ty se do racku někam položí. Případně se dá koupit "kostra patch panelu", do které se tyhle keystony zasunou a víceméně tam drží. Není to tak dokonalé jako patch panel, ale řeší to problém, že patch panel je lepší zapojit celý.

[Marv-CZ]

Větší rackové skříně mají kromě páru svislých děrovaných lišt vpředu ještě další pár vzadu. Dají se ale dokoupit i do menších skříní. Pak stačí na zadní přidělat 1U záslepku o kterou se case opře. Pokud použiješ kolejnice, což je vhodné pokud budeš počítač často vydělávat, tak ty se uchycují vpředu i vzadu.

Ta skříň, co sis vybral má lišty snad i vzadu, i když z toho bitmapového obrázku těžko říct. Ten datasheet zas vytvářel nějaký blb, který neslyšel o vektorové grafice.
