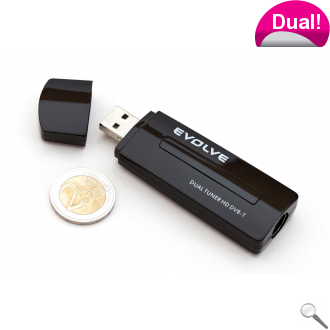

Evolve Venus (Dual HD DVB-T USB tuner)

Technické parametry

Externí USB tuner - 2x HD DVB-T přijímač

Rozměry:
• 88 mm x 29 mm

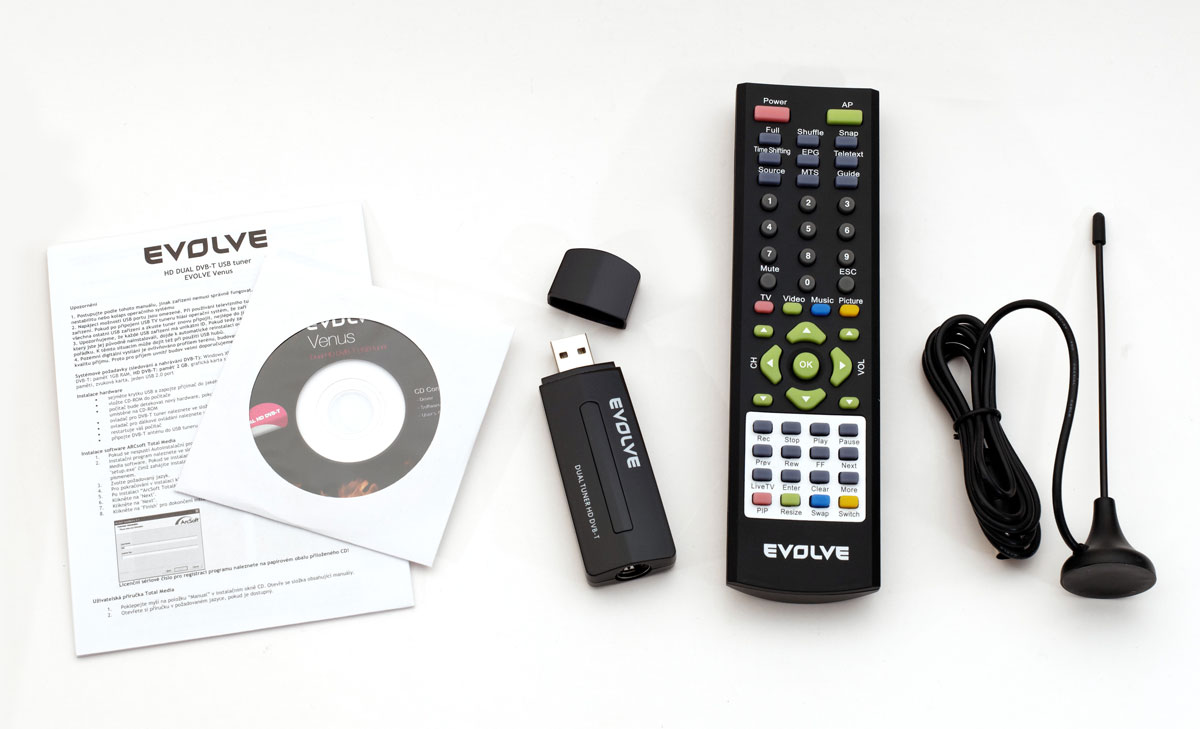

Balení obsahuje:
• USB DVB-T dongle EVOLVE Venus
• dálkové ovládání
• DVB-T anténu
• uživatelský manuál v češtině, slovenštině a polštině (pro windows)
• CD-ROM se software TotalMedia 3.5 (pro windows)

Identifikace pod Linuxem

Bus 002 Device 002: ID 048d:9006 Integrated Technology Express, Inc.
Device Descriptor:
  bLength                18
  bDescriptorType         1
  bcdUSB               2.00
  bDeviceClass            0 (Defined at Interface level)
  bDeviceSubClass         0
  bDeviceProtocol         0
  bMaxPacketSize0        64
  idVendor           0x048d Integrated Technology Express, Inc.
  idProduct          0x9006
  bcdDevice            2.00
  iManufacturer           1 ITE Technologies, Inc.
  iProduct                2 DVB-T TV Stick
  iSerial                 0
  bNumConfigurations      1
  Configuration Descriptor:
    bLength                 9
    bDescriptorType         2
    wTotalLength           71
    bNumInterfaces          2
    bConfigurationValue     1
    iConfiguration          0
    bmAttributes         0x80
      (Bus Powered)
    MaxPower              500mA
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        0
      bAlternateSetting       0
      bNumEndpoints           4
      bInterfaceClass       255 Vendor Specific Class
      bInterfaceSubClass      0
      bInterfaceProtocol      0
      iInterface              0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x81  EP 1 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0200  1x 512 bytes
        bInterval               0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x02  EP 2 OUT
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0200  1x 512 bytes
        bInterval               0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x84  EP 4 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0200  1x 512 bytes
        bInterval               0
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x85  EP 5 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0200  1x 512 bytes
        bInterval               0
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        1
      bAlternateSetting       0
      bNumEndpoints           1
      bInterfaceClass         3 Human Interface Device
      bInterfaceSubClass      0 No Subclass
      bInterfaceProtocol      1 Keyboard
      iInterface              0
        HID Device Descriptor:
          bLength                 9
          bDescriptorType        33
          bcdHID               1.01
          bCountryCode            0 Not supported
          bNumDescriptors         1
          bDescriptorType        34 Report
          wDescriptorLength      65
         Report Descriptors:
           ** UNAVAILABLE **
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x83  EP 3 IN
        bmAttributes            3
          Transfer Type            Interrupt
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0040  1x 64 bytes
        bInterval              10
Device Qualifier (for other device speed):
  bLength                10
  bDescriptorType         6
  bcdUSB               2.00
  bDeviceClass            0 (Defined at Interface level)
  bDeviceSubClass         0
  bDeviceProtocol         0
  bMaxPacketSize0        64
  bNumConfigurations      1
Device Status:     0x0000
  (Bus Powered)

Postup zprovoznění pod Linuxem

Použít nejnovější kernel údajně potřebuje v 3.3 a lepší já mám na fedoře 3.6.1-1.fc17.x86_64

A nahrát firmware do /lib/firmvare z http://www.ite.com.tw/uploads/firmware/v3.6.0.0/dvb-usb-it9135.zip stáhnout soubor a vydolovat z něho FW

dd if=dvb-usb-it9135.fw ibs=1 skip=64 count=8128 of=dvb-usb-it9135-01.fw
dd if=dvb-usb-it9135.fw ibs=1 skip=12866 count=5817 of=dvb-usb-it9135-02.fw

Poznámka

Dálkový ovladač nepoužívám takže nevím zda vůbec funguje - pod HTPC ho nepotřebuji používám VDR

Tak stejně dodanou anténu - mám to připojeno na koax který mám rozveden po bytě z kabelovky

Podle tohoto komentáře mají nové verze jiný čip. Tuner nevlastním, takže nevím jestli funguje nebo ne...

Nedávno jsem kupoval druhý kus r2014 a má stejný tuner jako původní - tak nevím jak je to s těmi čipy

Jen doplním,že v jádru 3.16 už je podpora kompletní a vzhledem k tomu,že se tuner hlásí jako af9033 místo it9135 odpadá i nutnost řešit firmware. Alespoň v ubuntu. Nadále přetrvává problém s občasným výpadkem tuneru,kdy je třeba pro znovuzprovoznění odpojit napájení. Částečné řešení u automaticky nahrávajících HTPC je vložit tuner do usb,které není po vypnutí napájeno.

Obrázky
