Gigabyte GA-E350N-USB3

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

Mini-ITX základní deska (17cmx17cm)
APU: AMD E-350 Zacate (dvojjádrové CPU + RadeonHD 6310)
Chipset: AMD Hudson M1
RAM: 2x1066/1333MHz DDR3
Video: 1xD-SUB, 1xDVI, 1xHDMI
Zvuk: Realtek ALC892 (7.1, S/PDIF)
Síť: 1Gb/s Realtek RTL8111L
Sloty: 1xPCI-Express x16
Řadič: 4xSATA III (6Gb/s)
USB: 8xUSB 2.0, 2xUSB 3.0 (Renesas D720200)
I/O čip: iTE IT8720

Identifikace pod Linuxem

dle lshw:

pushkin:/home/pushkin # lshw -short
H/W path        Device      Class       Description
===================================================
                            system      GA-E350N-USB3 ()
/0                          bus         GA-E350N-USB3
/0/0                        memory      128KiB BIOS
/0/4                        processor   AMD E-350 Processor
/0/4/8                      memory      128KiB L1 cache
/0/4/a                      memory      512KiB L3 cache
/0/9                        memory      128KiB L1 cache
/0/23                       memory      8GiB System Memory
/0/23/0                     memory      4GiB DIMM 667 MHz (1,5 ns)
/0/23/1                     memory      4GiB DIMM 667 MHz (1,5 ns)
/0/100                      bridge      Family 14h Processor Root Complex
/0/100/1                    display     Wrestler [Radeon HD 6310]
/0/100/1.1                  multimedia  Wrestler HDMI Audio [Radeon HD 6250/6310]
/0/100/11                   storage     SB7x0/SB8x0/SB9x0 SATA Controller [AHCI mode]
/0/100/12                   bus         SB7x0/SB8x0/SB9x0 USB OHCI0 Controller
/0/100/12.2                 bus         SB7x0/SB8x0/SB9x0 USB EHCI Controller
/0/100/13                   bus         SB7x0/SB8x0/SB9x0 USB OHCI0 Controller
/0/100/13.2                 bus         SB7x0/SB8x0/SB9x0 USB EHCI Controller
/0/100/14                   bus         SBx00 SMBus Controller
/0/100/14.1                 storage     SB7x0/SB8x0/SB9x0 IDE Controller
/0/100/14.2                 multimedia  SBx00 Azalia (Intel HDA)
/0/100/14.3                 bridge      SB7x0/SB8x0/SB9x0 LPC host controller
/0/100/14.4                 bridge      SBx00 PCI to PCI Bridge
/0/100/14.5                 bus         SB7x0/SB8x0/SB9x0 USB OHCI2 Controller
/0/100/15                   bridge      SB700/SB800/SB900 PCI to PCI bridge (PCIE port 0)
/0/100/15/0     eth0        network     RTL8111/8168B PCI Express Gigabit Ethernet controller
/0/100/15.1                 bridge      SB700/SB800/SB900 PCI to PCI bridge (PCIE port 1)
/0/100/15.1/0               bus         uPD720200 USB 3.0 Host Controller
/0/100/16                   bus         SB7x0/SB8x0/SB9x0 USB OHCI0 Controller
/0/100/16.2                 bus         SB7x0/SB8x0/SB9x0 USB EHCI Controller
/0/101                      bridge      Family 12h/14h Processor Function 0
/0/102                      bridge      Family 12h/14h Processor Function 1
/0/103                      bridge      Family 12h/14h Processor Function 2
/0/104                      bridge      Family 12h/14h Processor Function 3
/0/105                      bridge      Family 12h/14h Processor Function 4
/0/106                      bridge      Family 12h/14h Processor Function 6
/0/107                      bridge      Family 12h/14h Processor Function 5
/0/108                      bridge      Family 12h/14h Processor Function 7
/0/1            scsi0       storage
/0/1/0.0.0      /dev/sda    disk        1TB ST31000528AS
/0/1/0.0.0/1    /dev/sda1   volume      50GiB EXT4 volume
/0/1/0.0.0/2    /dev/sda2   volume      881GiB Extended partition
/0/1/0.0.0/2/5  /dev/sda5   volume      400GiB Linux filesystem partition
/0/1/0.0.0/2/6  /dev/sda6   volume      481GiB Linux filesystem partition
/0/2            scsi3       storage
/0/2/0.0.0      /dev/cdrom  disk        DVD RW AD-7690H

dle lspci:

pushkin-htpc:/home/pushkin # lspci
00:00.0 Host bridge: Advanced Micro Devices [AMD] Device 1510
00:01.0 VGA compatible controller: ATI Technologies Inc Device 9802
00:01.1 Audio device: ATI Technologies Inc Device 1314
00:11.0 SATA controller: ATI Technologies Inc SB700/SB800 SATA Controller [IDE mode] (rev 40)
00:12.0 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI0 Controller
00:12.2 USB Controller: ATI Technologies Inc SB700/SB800 USB EHCI Controller
00:13.0 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI0 Controller
00:13.2 USB Controller: ATI Technologies Inc SB700/SB800 USB EHCI Controller
00:14.0 SMBus: ATI Technologies Inc SBx00 SMBus Controller (rev 42)
00:14.1 IDE interface: ATI Technologies Inc SB700/SB800 IDE Controller (rev 40)
00:14.2 Audio device: ATI Technologies Inc SBx00 Azalia (Intel HDA) (rev 40)
00:14.3 ISA bridge: ATI Technologies Inc SB700/SB800 LPC host controller (rev 40)
00:14.4 PCI bridge: ATI Technologies Inc SBx00 PCI to PCI Bridge (rev 40)
00:14.5 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI2 Controller
00:15.0 PCI bridge: ATI Technologies Inc Device 43a0
00:15.1 PCI bridge: ATI Technologies Inc Device 43a1
00:16.0 USB Controller: ATI Technologies Inc SB700/SB800 USB OHCI0 Controller
00:16.2 USB Controller: ATI Technologies Inc SB700/SB800 USB EHCI Controller
00:18.0 Host bridge: Advanced Micro Devices [AMD] Family 12h/14h Processor Function 0 (rev 43)
00:18.1 Host bridge: Advanced Micro Devices [AMD] Family 12h/14h Processor Function 1
00:18.2 Host bridge: Advanced Micro Devices [AMD] Family 12h/14h Processor Function 2
00:18.3 Host bridge: Advanced Micro Devices [AMD] Family 12h/14h Processor Function 3
00:18.4 Host bridge: Advanced Micro Devices [AMD] Family 12h/14h Processor Function 4
00:18.5 Host bridge: Advanced Micro Devices [AMD] Family 12h/14h Processor Function 6
00:18.6 Host bridge: Advanced Micro Devices [AMD] Family 12h/14h Processor Function 5
00:18.7 Host bridge: Advanced Micro Devices [AMD] Family 12h/14h Processor Function 7
02:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168B PCI Express Gigabit Ethernet controller (rev 06)
03:00.0 USB Controller: NEC Corporation uPD720200 USB 3.0 Host Controller (rev 04)

Postup zprovoznění pod Linuxem

Veškerý hardware detekován automaticky během instalace (openSUSE 11.4, Kernel 2.6.37.1). Základní funkčnost možná s výchozím jádrem, grafický výkon lze zvýšit instalací AMD Catalyst alespoň verze 11.2. Vše pak funguje bez problémů (včetně zvuku z HDMI).

Poznámka

Netestováno:

USB v 3.0 módu
SATA III mód

lm_sensors hlásí tři dostupné teploty - první je CPU, třetí je Systém, prostřední pak nelze podle dostupných zdrojů přiřadit známému zařízení.

Související dokumenty

Test: Gigabyte GA-E350N-USB3: první deska s AMD „Fusion“ APU (1. část) (externí dokument)
Test: Gigabyte GA-E350N-USB3: první deska s AMD „Fusion“ APU (2. část) (externí dokument)
Test: Gigabyte GA-E350N-USB3: první deska s AMD „Fusion“ APU (3. část) (externí dokument)
AMD Fusion E-350 Linux Performance (Phoronix) (externí dokument)
Linuxové HTPC založené na AMD Fusion (blog) (blog)

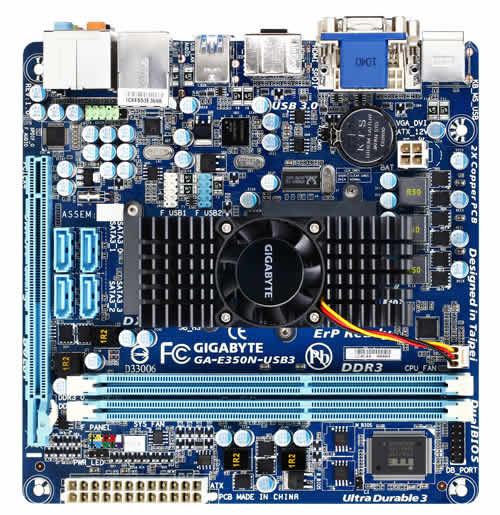

Obrázky

Dokument vytvořil: pushkin, 10.4.2011 20:12 | Poslední úprava: pushkin, 28.11.2012 16:51 | Historie změn | Zobrazeno: 1452×
