Linuxové HTPC založené na AMD Fusion

23.3.2011 07:00 | Přečteno: 3950× | Linuxení aneb hrátky se šrotem | | poslední úprava: 23.3.2011 09:03

Před nedávnem jsem místní požádal o radu, jaký hardware zvolit pro své nové HTPC. Čas pokročil, a nyní je řada na mě abych přinesl svou kůži na trh.

Obsah:

1. Použitý hardware
2. Šroubujeme
3. A co na to Linux?
4. Závěr

Použitý hardware

Mé požadavky byly jednoduché - malá hlučnost, nízká spotřeba. Z doporučeného a nalezeného hardware jsem do finále zvolil:

• Case CoolerMaster Elite 100 (nová, popis)
• Základní desku Gigabyte E350N-USB3 (nová, popis)
• Paměť 4GB Kingston DDR3 1333MHz (nová, popis)
• DVD-RW mechaniku Sony Optiarc AD-7690H (nová, popis)
• Pevný disk Seagate ST31000528AS (domácí hardwarový fond, popis)
• Větráček Acutake ACU-FAN80 (nový, popis)

Řada ohlasů v diskusi k výběru hardware mě sice odrazovala od volby varianty založené na AMD Fusion E-350, nicméně články na DIIT (1, 2, 3) a Phoronixu mě přesvědčily, že není čeho se bát, a tak zvítězila zbrusu nová technologie od AMD. Původně jsem pak uvažoval o nasazení Scientific Linuxu, nicméně po dvoudenním týrání SL jsem dospěl k názoru, že (opět) zvolím svou oblíbenou openSUSE.

Šroubujeme

Co mi bylo jasné hned ve chvíli, kdy jsem se rozhodl pro koncepci HTPC namísto klasického PC, byl fakt, že tentokráte to asi prostorově nebude taková sranda. Tentokráte opravdu nebyla - zvláště pro člověka, který vždy stavěl jen klasická stolní PC. Na montáž základní desky do skříně CoolerMaster Elite 100 je potřeba ji prakticky kompletně rozebrat a pak postupně skládat - to znamená, že je třeba sejmout horní kryt (klasika), sejmout přední plastový kryt, odmontovat nosník pro HDD a DVD (uh?) a vyjmout zdroj ( :-O ). Pak teprve je se odkryjí špalíky, na které již lze přišroubovat základní desku. Zde doporučuji poněkud posečkat s montováním zdroje zpět, neboť mezi ním a podlahou lze vést poměrně dost kabeláže a vytvořit tak více prostoru pro proudění vzduchu uvnitř skříně.

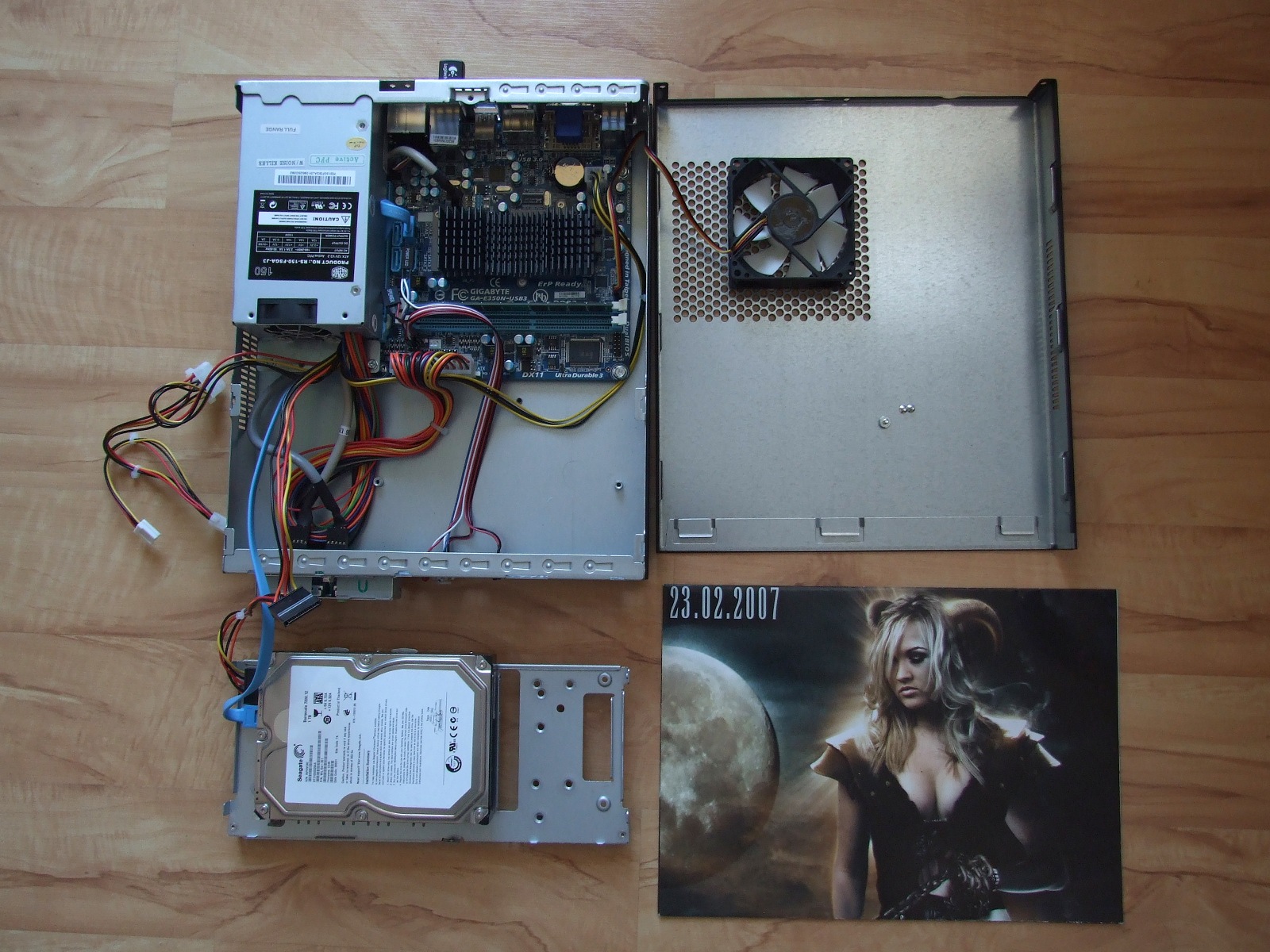

Celá sestava, plakát má velikost A4

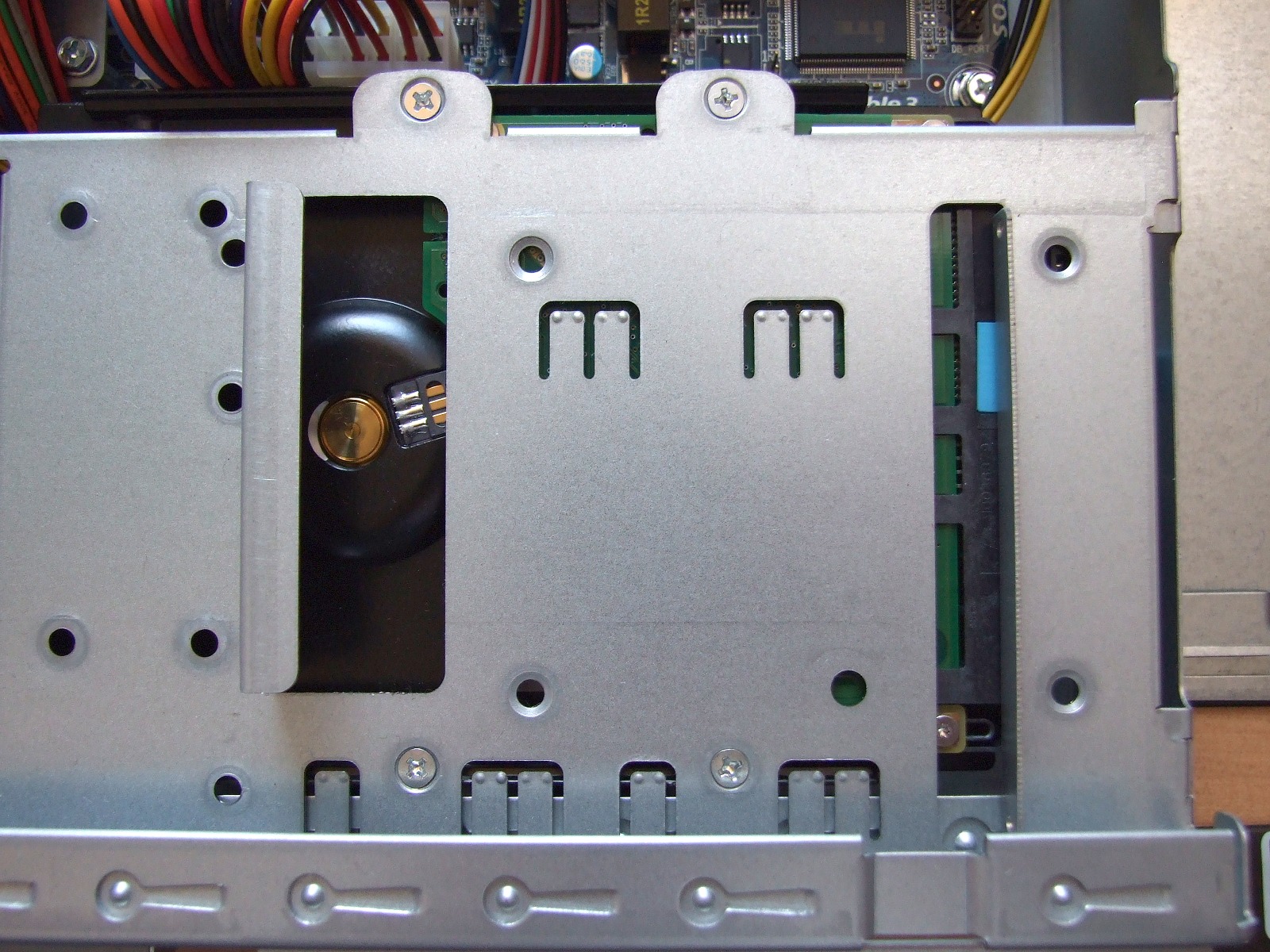

Pevný disk se pak montuje na nosník, kterým se uzavírá přední část case. Zde výrobce uvádí, že nosník je určen až pro 1x3.5" HDD, 2x2.5"HDD a 1x slim DVD, což jsem využil, neboť ve starém počítači jsem měl 1TB Seagate, který bych rozhodně neoznačil za kousek nad hrobem, a tak jsem se jej rozhodl použít. Zde lze konstatovat pouze to, že použít jde - vše ostatní již je na hraně. Na to, abych nezlomil SATA konektory na disku, jsem jej musel umístit přesně opačně, než je uvedeno v návodu, a to je třeba při ukládání nosníku s HDD na místo kabely držet, aby vše sedlo.

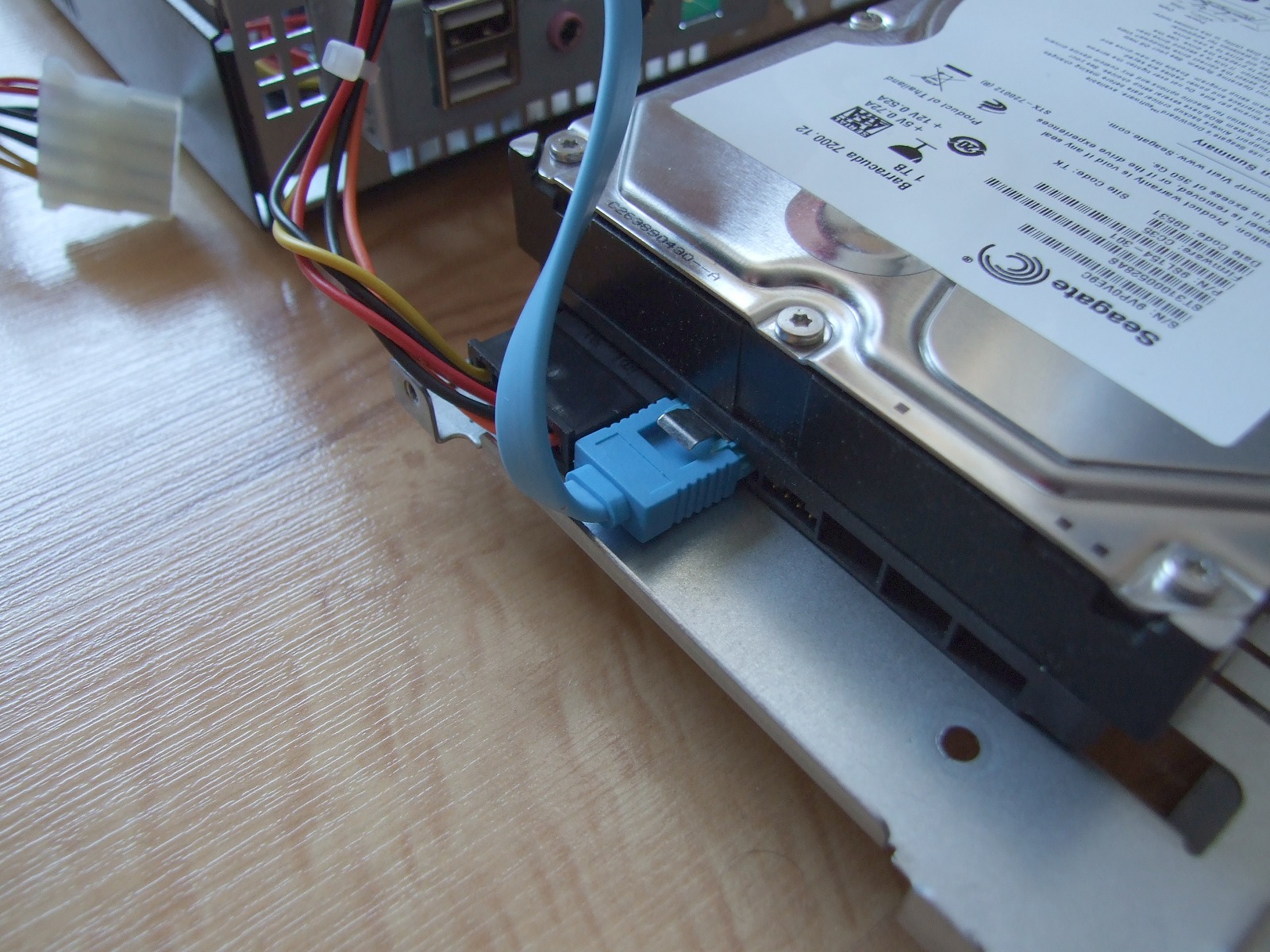

Dostupný prostor pro konektory SATA u 3.5"HDD

Samozřejmě 3.5" pevný disk je pro skříň takovéto velikosti opravdový macek. Důsledkem je pak i to, že mezi pevným diskem a napájecími konektory je místa tak akorát na jejich protažení, a to je ještě lepší je rozvinout do "vějíře."

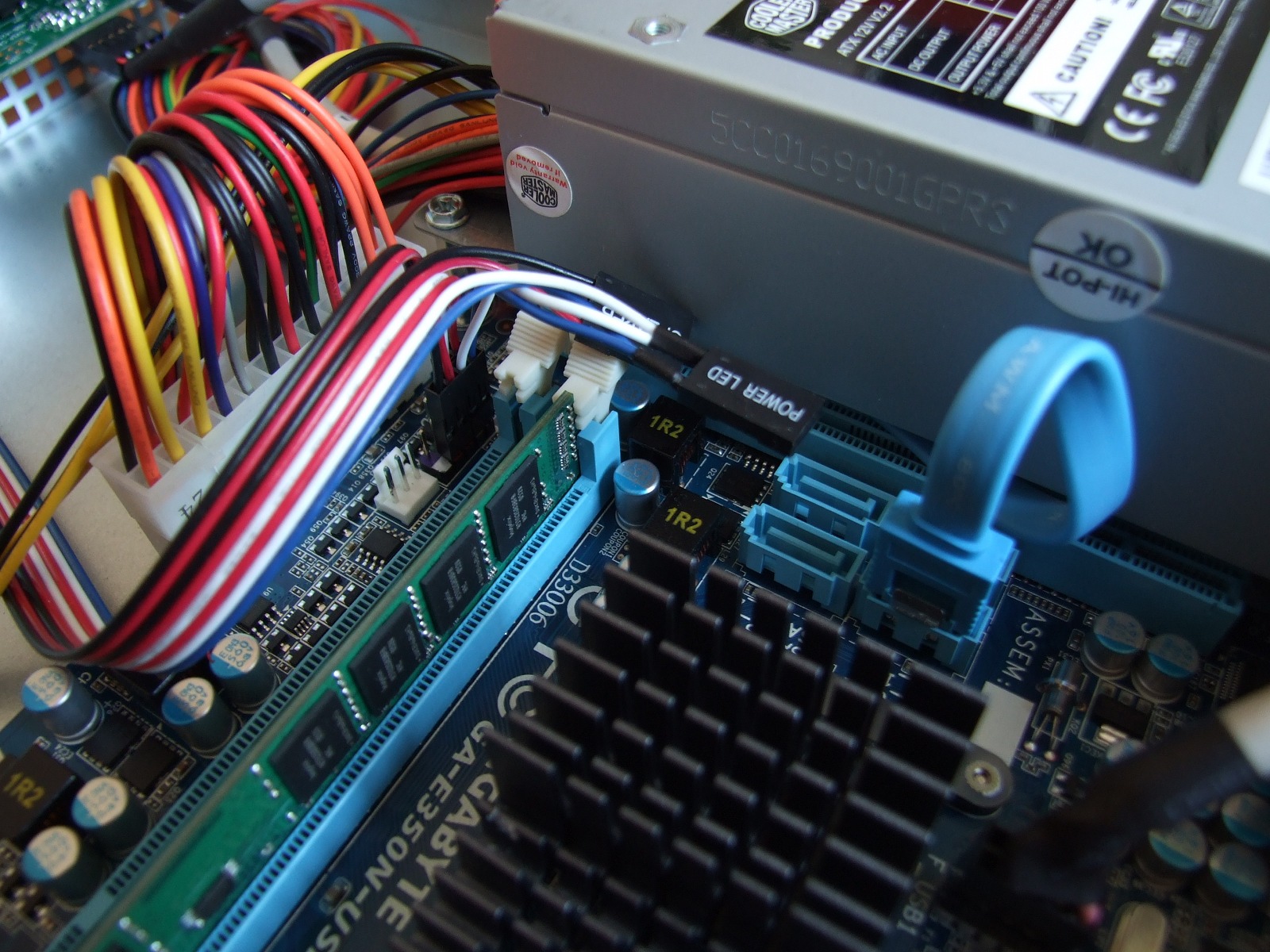

Finální pozice 3.5" HDD v sousedství napájecích kabelu základní desky

Po montáži pevného disku lze přistoupit k montáži HDD mechaniky - ta totiž zablokuje přístup k šroubkům, které drží pevný disk. Její montáž již je poměrně pohodový, i když miniaturní provedení šroubků pro slim mechaniky mne poměrně překvapilo. Tyto exotické šroubky, stejně jako SATA kabel (respektive redukci jako je tato)pro slim mechaniky pak CoolerMaster dodává jako součást balení case. V tomto případě jsou použity tři šroubky, přičemž dva jsou přístupné poměrně dobře, třetí je pak poměrně chuťovka - je umístěn docela hluboko pod "převisem" mechaniky v její přední části a na první pokus by jeho montáž zvládl snad jen Chuck Norris.

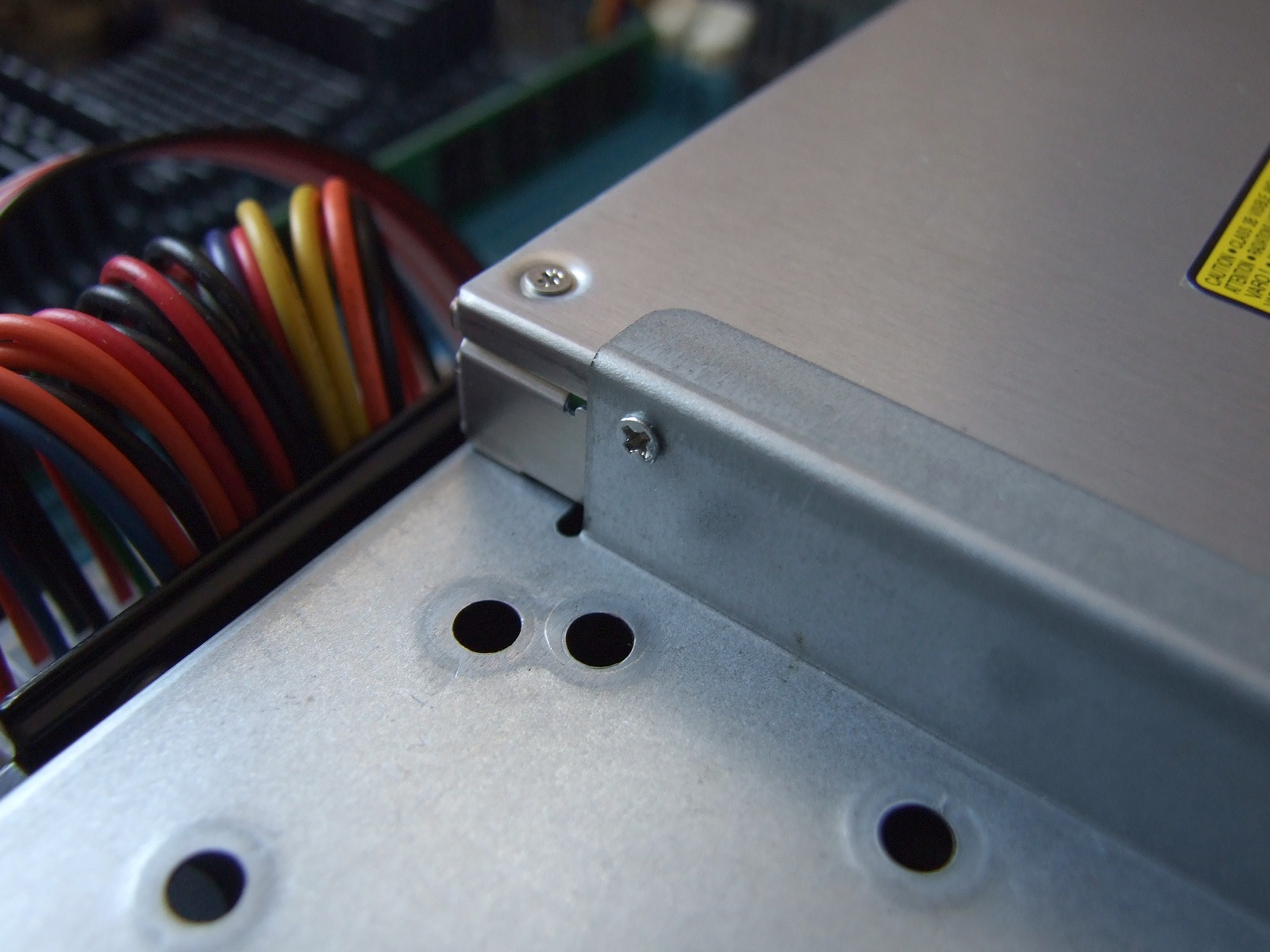

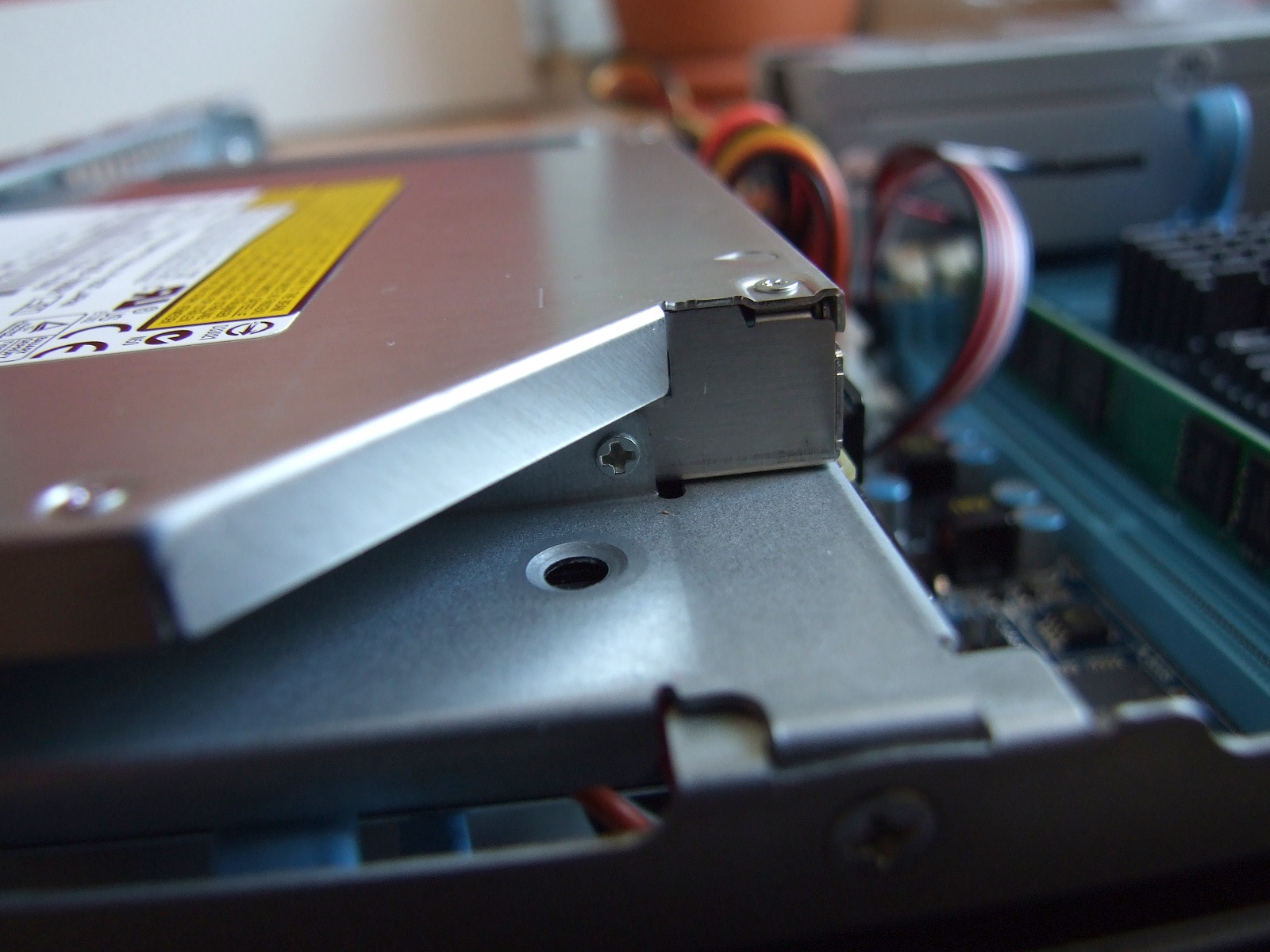

Umístění šroubů na DVD mechanice

Umístění šroubů na DVD mechanice

Ještě před uzavřením skříně ale doporučuji udělat ještě jednu úpravu - originální větráček na základní desce od Gigabytu poměrně dost bzučí, takže doporučuji provést jeho odstranění a nahrazení něčím jiným. V mém případě je to něco jiného ventilátor od Acutake o průměru 8cm a 1600 otáčkami, který jsem připevnil k hornímu krytu case nad chladič CPU a chipsetu. Výsledný efekt je ten, že zmizelo nepříjemné bzučení a teplota procesoru klesla o téměř 20°C při zatížení (s originálním větráčkem lezla až k 60°C, teď se pohybuje kolem 42°C).

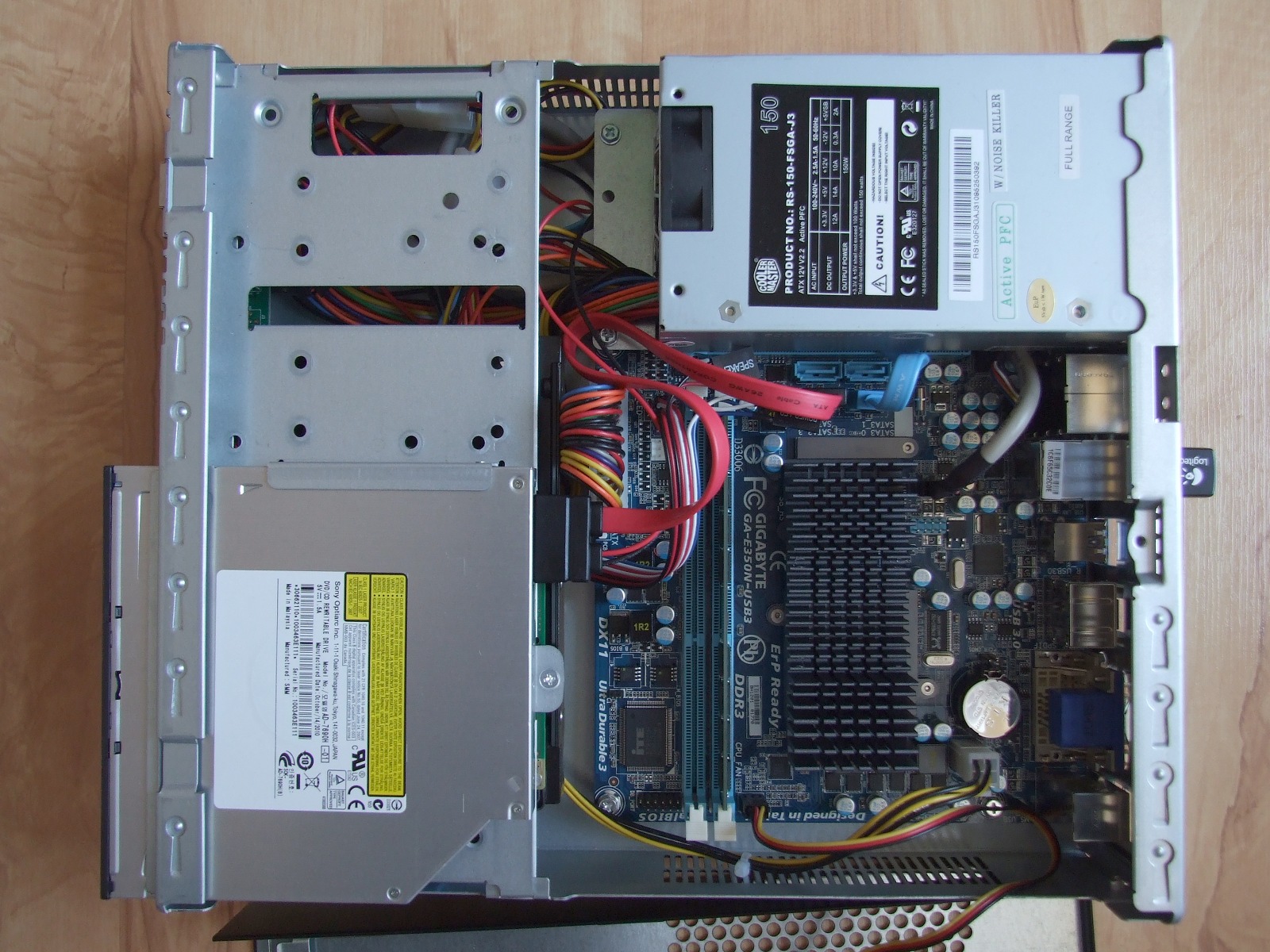

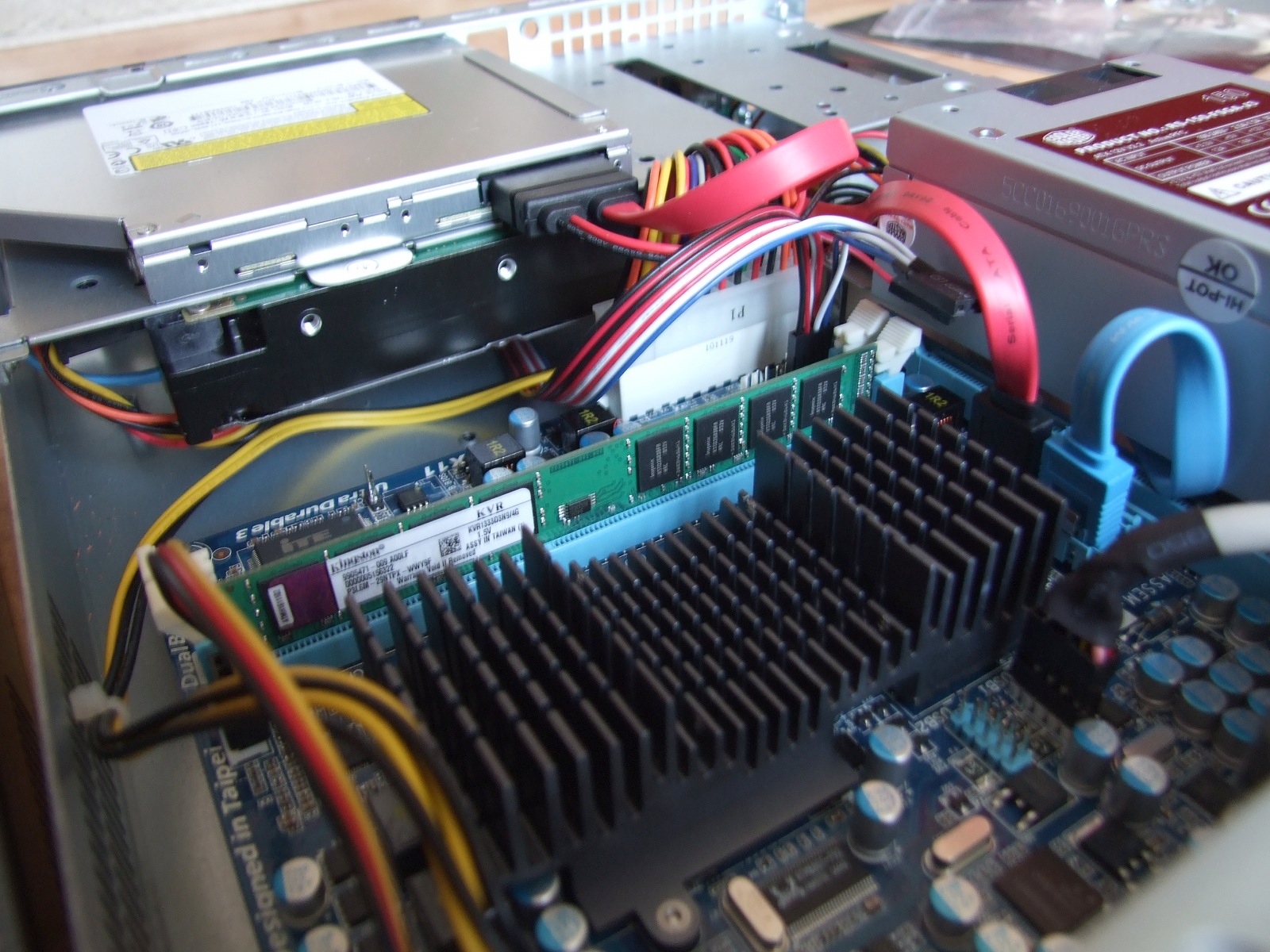

Plně osazený vnitřek case

Co osobně považuji za největší mínus mého řešení je použití 3.5" pevného disku, důvodem je samozřejmě kabeláž - svazky kabelů, které vzniknou v této skříni rozhodně proudění vzduchu nepomohou. V mém případě bylo toto řešení dáno hlavně tím, že jsem měl po ruce slušný disk, v opačném případě bych asi doporučoval sáhnout po 2.5" kousku.

Kabeláž před montáží nosníku s HDD a DVD

Kabeláž po montáži nosníku s jednotkami

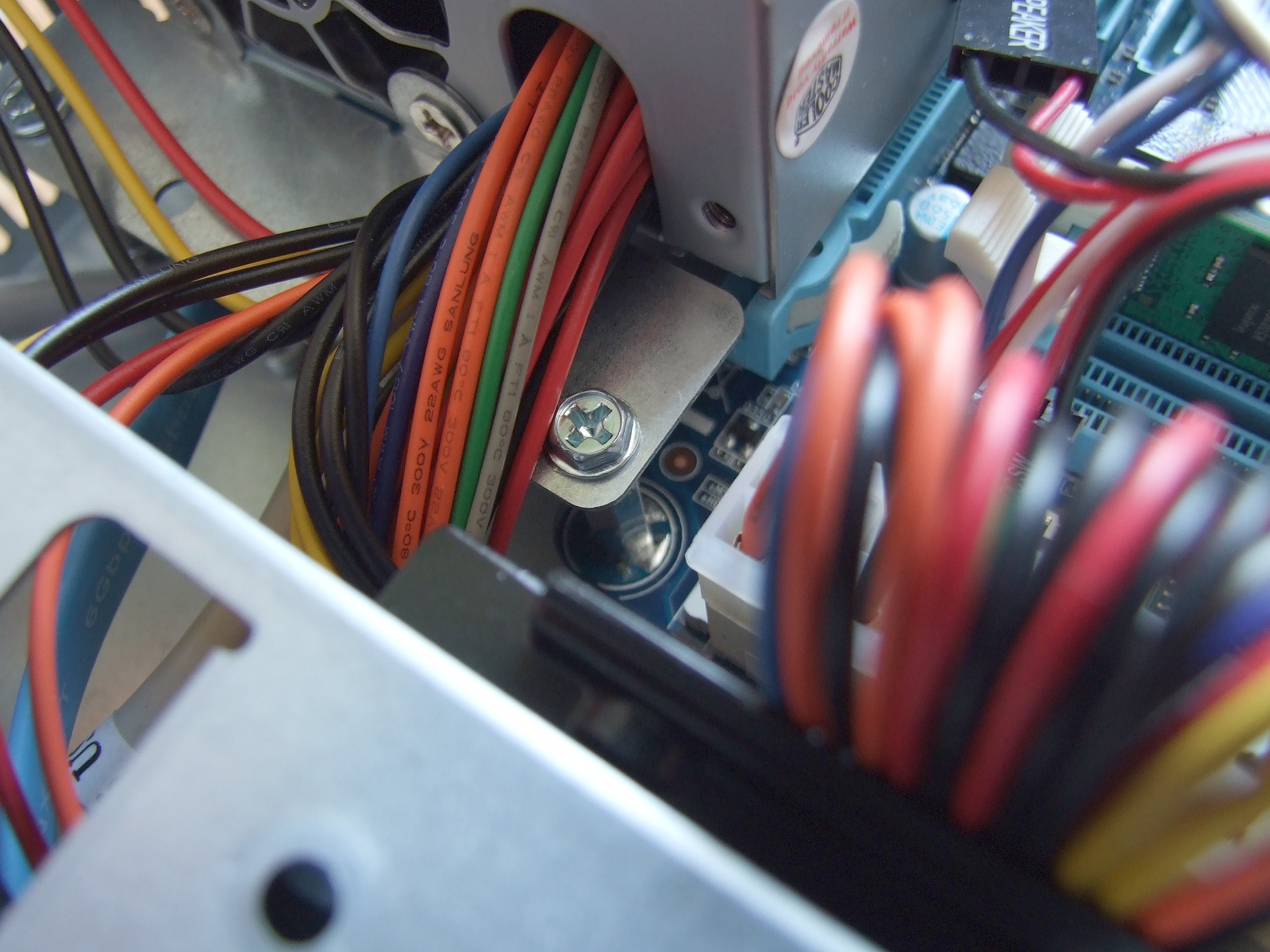

Celá kabeláž se koncentruje kolem jednoho šroubu

Po vyřešení všech problémů - tedy hlavně po přeuspořádání kabelů tak, aby se vůbec vešly - lze již case zavřít. Zde jsem si všiml dalšího nedostatku tohoto case - ve chvíli, kdy sestavu vyzbrojíte 3.5" pevným diskem a DVD vypalovačkou a nasadíte přední masku bedny, nemáte již možnost ji nenásilně sejmout. Pevný disk totiž zablokuje dva ze tří průhledů ke spodním háčkům přední masky.

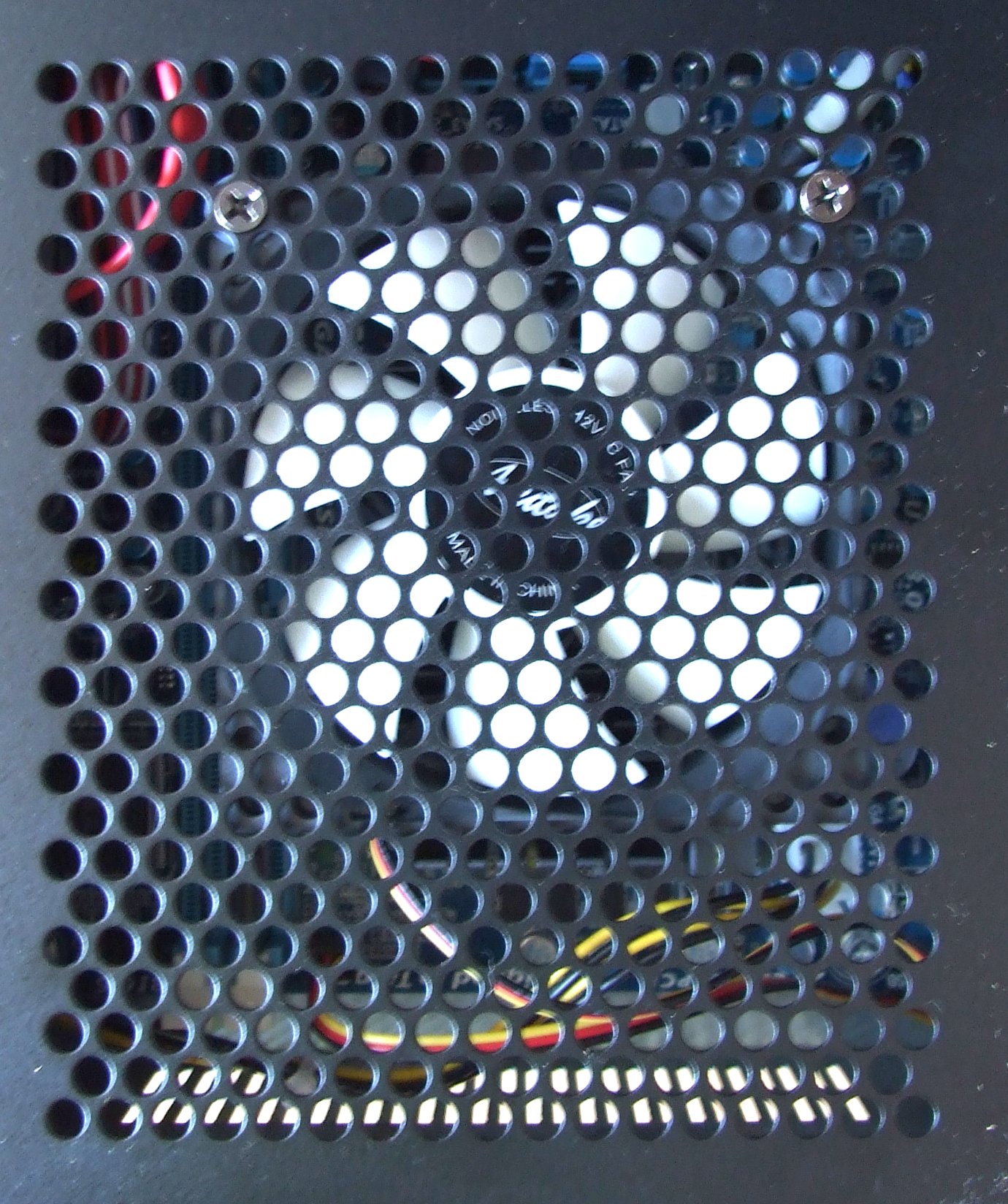

Světlík case s ventilátorem

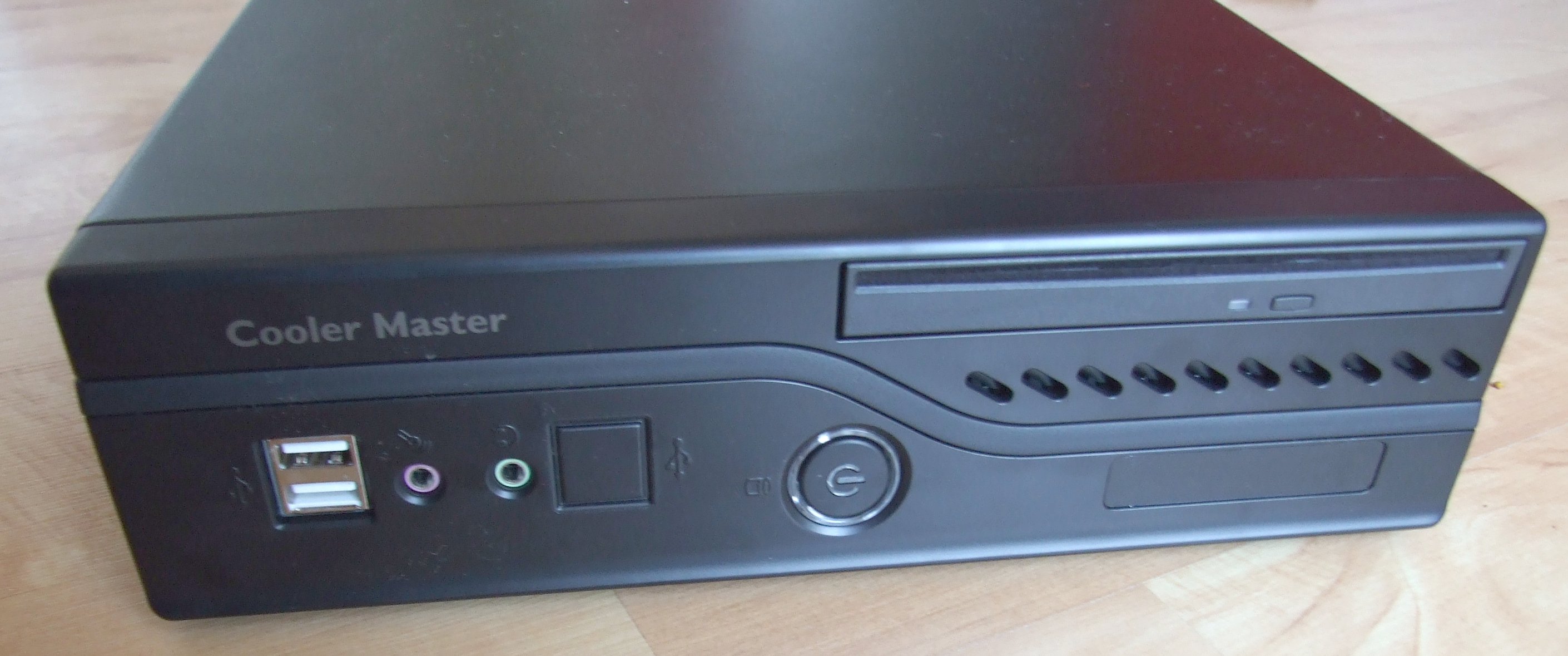

Výsledek

A co na to Linux?

Instalace openSUSE 11.4 proběhla bez problémů (až na malé zaškobrtnutí, které jsem si nadměrnou aktivitou způsobil sám, viz zde) a poměrně rychle - z DVD-RW byl během necelé půlhodiny (tuším, skutečný čas jsem opravdu neměřil) nainstalovaný plně funkční systém. Poté stačilo přidat pár oblíbených repozitářů, nainstalovat ovladače od ATi a mohlo se začít týrat.

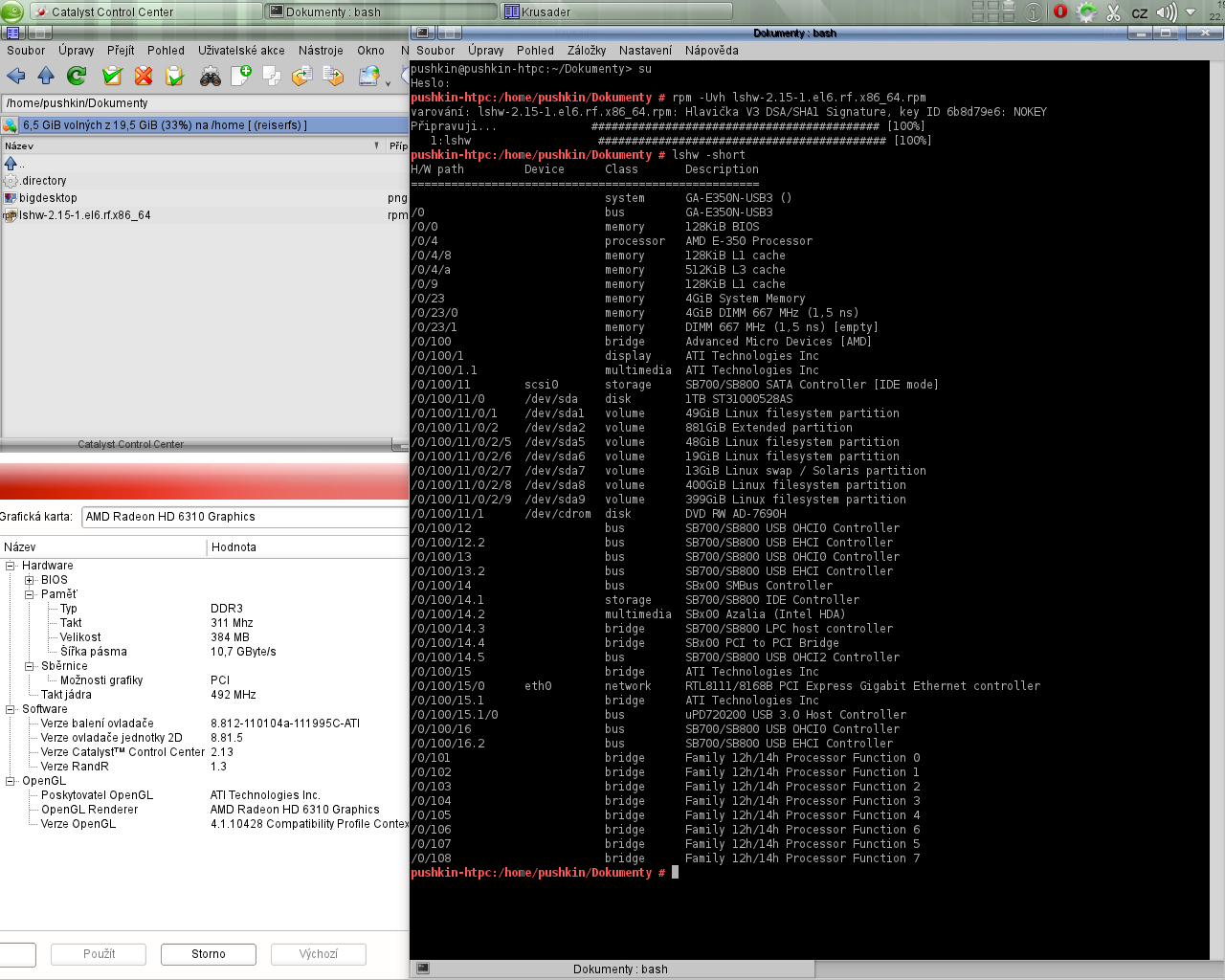

Výstup programu lshw

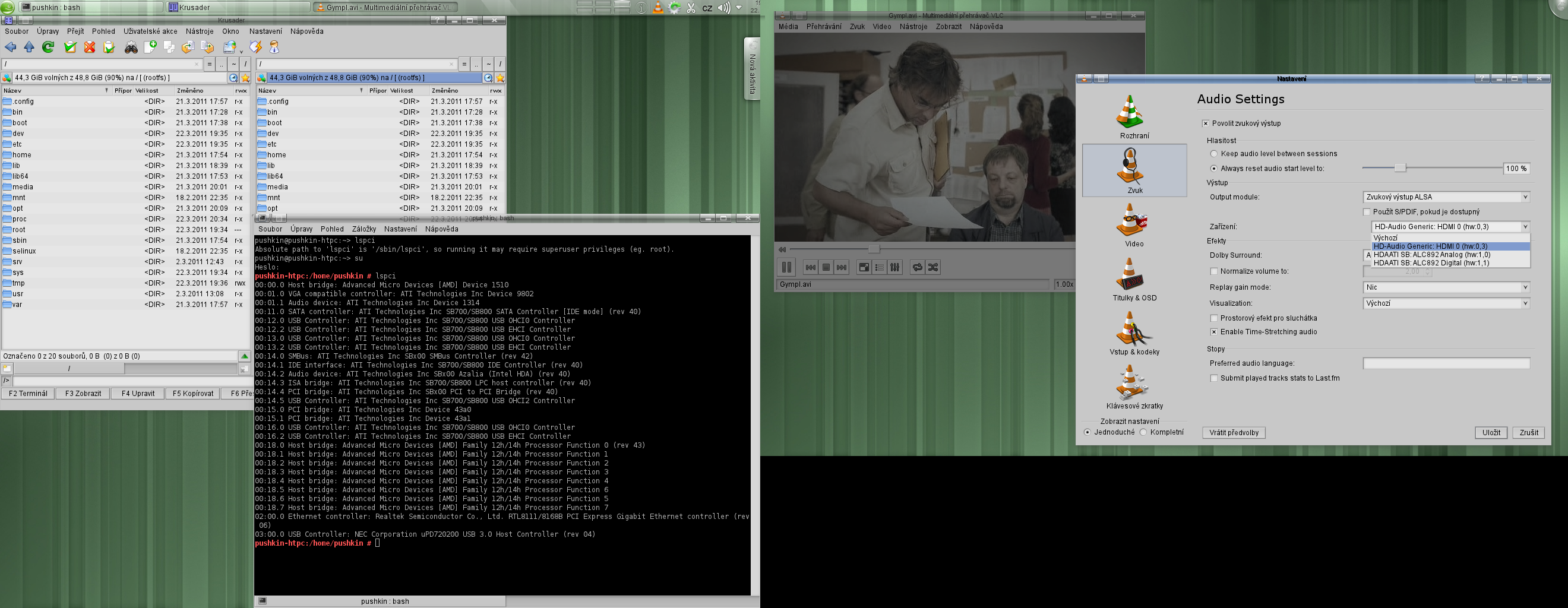

Samozřejmě první, co mne zajímalo byla funkčnost HDMI, zvuku přes HDMI a přehrávání videa. Zde nelze než pochválit - vše fungovalo prakticky na první pokus (hned poté, co jsem se zbavil knotify4, který má sklon blokovat Alsu) a po několika restartech se mi i podařilo rozchodit Big Desktop mód. Kromě toho jsem dráždil instalace skeneru a tiskárny (obstarožní HP PSC 1510), přičemž obojí bylo hotovo asi během dvou minut. God bless YaST! Webkamera pak fungovala bez jakýchkoliv zásahů hned po připojení (Logitech E3500).

AMD Radeon HD 6310 v režimu Big Desktop

Závěr

Pro mne osobně nejdůležitější závěr je, že to funguje - osobně jsem totiž měl poměrně obavy z celkového příkonu komponent a poměrně omezeného výkonu zdroje. Nyní k tomu JAK to funguje. Po systémové stránce nelze mít výhrad - openSUSE bootuje, instaluje, přehrává filmy, stahuje e-maily a všechny periferie, které od systému vyžaduji, běží bez problémů.

Co se týče hlučnosti sestavy, docela jí pomohla montáž 8cm ventilátoru namísto originálního 4cm cvrčka od Gigabyte, nicméně stále zůstává poměrně znatelný bzučivý zvuk stejně velkého ventilátoru zdroje a zvláštní hluboký zvuk, který bych nejspíše připsal pevnému disku - jeho 7200 otáček za minutu totiž odpovídají frekvenci 120Hz, což by sedělo na hučení, které se ze sestavy přenáší do podložky. Toto by asi nejlépe vyřešila montáž odhlučňovacích podložek.

Celkově ale hluk sestavy není nijak výrazný - bez problémů jej přehluší hudba na rozumné hlasitosti, či film. Pro ty, co netuší, co je rozumná hlasitost vezte, že sestava rozhodně není hlučnější než notebook s naplno roztočeným větrákem.
