Dotaz: PWM regulace pomoci pocitace

[Smajchl]

Příloha:

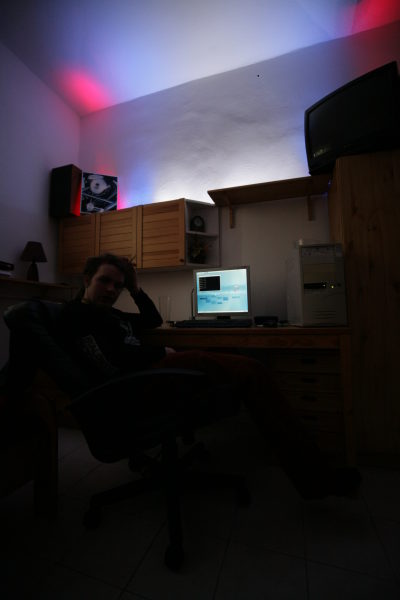

• pokoj_svetlo.jpg (26067 bytů)

Zdarec, udelal jsem si osvetleny pokoj LEDkama (prikladam fotku), potreboval jsem 12V, tak sem to pichnul do pocitace pres tranzistor, kterej ma Gate napojenej do seriaku na DTR, muzu to tim zapnout a vypnout, avsak problem je kdyz chci rozsvitit jen malinko napr. na sledovani filmu, zkousel jsem v cecku PWM udelat takto:

light=1000;
dark=8000;

while(1){

	ioctl(fd, TIOCMBIS, &i);
	usleep(light);
	ioctl(fd, TIOCMBIC, &i);
	usleep(dark);
}

problem je avsak to ze se ty prikazy ioctl nevykonaj presne po dany dobe co nastavim v usleep, ale napr. pri prehravani filmu se obcas naka doba opozdi a pak to neprijeme poblikava (ze zustane svetlo nebo tma dyl nez se od toho ocekava o par milisekund treba).

Otazka je co s tim, samozrejme tohle asi nebude to nejlepsi reseni, nejsem programator a v cecku sem se malinko naucil jen ted kvuli tomuto. Ale napadlo me neco jinyho, vetracky v pocitaci sou napojeny do zakladovky a ta je pomoci PWM reguluje ne? nesla by pouzit tahle PWM regulace na vetracky co se napojujou do desky pomoci 3-pin bilyho konektoru? Pokud ano, cim se v Debianu ovladaj tyhlety konektory? lm-sensors mi ukazuje jen teplotu jader procesoru....

Diky za napady chlapi. (nebo i holky pokud nejaky poradi )

Odpovědi

[pht]

problem je avsak to ze se ty prikazy ioctl nevykonaj presne po dany dobe co nastavim v usleep,

No jo, protože sdílíte čas s jiným procesem. I když milisekundové odchylky by to dělat zrovna nemuselo. Teoreticky by se to dalo vyladit, ale to je spíš na experimentování.

nesla by pouzit tahle PWM regulace na vetracky co se napojujou do desky pomoci 3-pin bilyho konektoru?

Asi šla, výkon z desky nějakou LED spolehlivě utáhne.

Pokud ano, cim se v Debianu ovladaj tyhlety konektory?

Je to v souborech

/sys/class/hwmon/hwmon*/device/pwm*

Jinak další nápad by mohl být zapojit to do line out zvukové karty (pokud máte nějakou navíc) nebo přes DAC do paralelního portu.

[Smajchl]

Skvely dekuju, zkousel jsem sensors-detect a ten vypisuje:

Trying family `VIA/Winbond/Fintek'...                       Yes
Found unknown chip with ID 0xb073
    (logical device B has address 0x290, could be sensors)
Probing for Super-I/O at 0x4e/0x4f

zakladni desku mam ASUS P5QL/EPU, nemuzu zjistit jako jaky ovladac na vetracky z techto by to mel byt..

v /sys/class/hwmon/hwmon*/device/ neni vubec nic zacinajici pwm. Tak jestli tudy cesta nevede??

Jinak další nápad by mohl být zapojit to do line out zvukové karty (pokud máte nějakou navíc) nebo přes DAC do paralelního portu.

Jako zvukovku navic mam, nebo tu mam nekolik faxmodemu, takovej modem by asi mel stacit... ale prijde mi to zbytecne slozity reseni, to uz rovnou muzu udelat regulaci pomoci oscilatoru s potenciometrem Myslel jsem nakej jednoduchej zpusob jak to resit pomoci pocitace. Zkusim jeste nechat to reseni pomoci seriaku a zkusim tam dat kondenzator, aby vykryl ty mini-spicky, jak tu nekdo psal (RC filtr).

[pht]

sensors-detect by to měl vyzkoušet všechno a vypsat, co za ovladač potřebujete. navíc to zapíše do nějakýho konfiguráku, takže když nastartujete službu sensors tak by se ten ovladač měl nahrát. co obsahuje ten konfigurák? (jeho jméno byste měl obdržet na konci běhu toho detect)

[Smajchl]

Příloha:

• sensors-detect (4099 bytů)

jo to jo... ale tohle jakoze asi je nakej senzor ale nema to na nej ovladac, tak sem to pochopil...

prikladam cely sensors-detect, najde to jen ty senzory teploty v procesoru... viz:

smajchl@smajchl:~$ sensors
coretemp-isa-0000
Adapter: ISA adapter
Core 0:      +40.0°C  (high = +76.0°C, crit = +100.0°C)

coretemp-isa-0001
Adapter: ISA adapter
Core 1:      +40.0°C  (high = +76.0°C, crit = +100.0°C)

smajchl@smajchl:~$ sensors -v
sensors version 3.0.2 with libsensors version 3.0.2
smajchl@smajchl:~$ uname -a
Linux smajchl 2.6.32-trunk-686 #1 SMP Sun Jan 10 06:32:16 UTC 2010 i686 GNU/Linux

[pht]

Řešilo se to jako bug report, ale je mi divné že to u Vás nefunguje, neboť máte .32 a tohle už je aspoň půl roku. Každopádně můžete zkusit ten obchvat z komentářů číslo 5 a 6.

[Smajchl]

no to jadro jsem ukradnul z debian unstable (aby sla zvukovka), jinak zbytek mam stable:

smajchl@smajchl:~$ cat /etc/debian_version
5.0.4

ale diky moc za rady, je videt ze se vyznas Nakonec to udelam asi jako par soucastek na oscilator. To s tou prioritou me napadlo jako prvni a to nefunguje uplne dobre ve spojeni s mplayerem napriklad... jako zlepsi se to trosicku ale porad to je jak rozbita jedna z 10 zarivek... Ale Diky!

[poky74]

ledkama? Jaké si použil?

[Smajchl]

Nevim bily modry a cerveny pasky z diod, ktery lezely u brachy na stole a ja mu je vzal s tim ze by z toho bylo libovy osvetleni. A taky je

[michich]

Zkus to pustit s realtime prioritou, aspoň trochu by se to mělo zlepšit: chrt -f -p 10 ./tvujprogram

[comander]

Pouzi RC filter.

[valcav]

Co takhle připojit k PC nějaký mikrokontrolér a PWM regulaci řešit v něm? Pak by stačilo posílat jen novou hodnotu jasu.

[MaSo]

také si myslím, že je to asi nejvhodnější řešení...
Např. některé PIC mají integrovaný PWM, takže jej lze jednoduše ovládat a ladovat ho např po RS232 (některé PIC nativně podporují, jen je nutný převodník RS232/TTL (MAX232...)). JInak jiné typy mikrokontrolérů budou určitě také podporovat PWM (AVR, Zilog, ...)

[MaSo]

Nebo mně ještě napadlo, že by to mohlo jít udělat jako modul/"ovládač", který by neměl mít problémy s latencí. Chci si udělat na paralelní pot řízení motorku z HDD ("krokový"), tak PWM už by nebyl problém...

[Smajchl]

No mam AVR a k nemu homemade programator, ale ten nejak nefunguje, asi 5 let sem ho nepouzil, ale je to zbytecne slozity, staci libovolnej oscilator, kterej meni stridu pomoci potenciometru treba, to umim vyrobit, jen sem si rikal jestli by to neslo resit softwarove v pocitaci

[Bert]

Něco pro inspiraci: http://lukas.cerro.sk/85/pwm-regulacia-s-ne555

Dá se to zbastlit za pár kaček a nemusí kvůli tomu běžet celý počítač

[Smajchl]

jou hou, asi neco takovyho udelam nakou 555 nebo neco podobnyho tu urcite najdu
