    Automatizované retušování digitalizovaných textů

    13. 7. 2009 | Jiří Poláček | Návody | 8043×

    Posledních pár týdnů jsem se věnoval digitalizaci knih, a to zejména fázi retušování naskenovaných stránek, přičemž jsem se seznámil s řadou užitečných programů a metodou pokusů a omylů si sestavil poměrně propracovaný postup, který by třeba mohl inspirovat i někoho z vás. Nuže, zde je jeho první část.

    Obrázky skenované z knížky trpí mnoha neduhy, jejichž hlavním viníkem je skutečnost, že snímaná předloha není zcela rovná – text tak bývá naskenován zešikma, okraje i hřbetní předěl mezi listy je zvýrazněn černými šmouhami, o drobném šumu napříč celou stranou nemluvě. Se všemi těmito „neřády“ se snaží vypořádat program unpaper, který představuje vlajkovou loď mého pracovního postupu. Kromě „čistění“ stránek navíc umí rozdělit nasnímané dvoustrany na jednotlivé stránky, jejich otáčení, zmenšování a zvětšování, přidávání okrajů či hromadné zpracování více souborů najednou. Abych však nepřechválil, ani unpaper není všemocný a – jak ukázaly pokusy – na některé očistné procedury se lépe uplatní i jiné prográmky.

    Získání naskenovaných obrazů

    Zpět na začátek – ke skenování. V našich poloamatérských podmínkách se jako jednoznačně nejvýhodnější ukázalo snímání na „velké“ černobílé kopírce – oproti klasickému stolnímu skeneru je výrazně rychlejší a má větší snímací plochu (tj. A3). Snímáme černobíle v rozlišení 200 dpi; vyšší rozlišení pro naše potřeby nemá valného smyslu a odstíny šedé jsou spíše ku zlosti než k užitku – skeny nemají dostatečný kontrast, okolo písmen je patrný šum, občas je patrný text z druhé strany listu a velikost skenovaného souboru roste u průměrné 400stránkové knížky do stovek megabajtů. I s těmito vadami na kráse se samozřejmě dá něco dělat (viz dále), ale osobně preferuji se jim vyhnout.

    Zmíněná kopírka umí nasnímané stránky uložit jako PDF či vícestránkový TIFF. Z hlediska obsahu je to celkem jedno, z praktického hlediska je však vhodnější PDF, neboť z něj lze získat strany v jednotlivých souborech v požadovaném formátu pro další zpracování a s potřebným číslováním přímo, zatímco s TIFFem je to poněkud krkolomnější:

     # tiffsplit sken.tiff dvoustrana

    → vytvoří sadu souborů s jednotlivými nasnímanými dvoustranami pojmenovanými jako dvoustranaaaa­.tif, dvoustranaaab.tif atd. až dvoustranazzz.tif

     # for I in dvoustrana*.tif; do tifftopnm $I > ${I%%.tif}.pbm; done

    → převede jednotlivé dvoustrany do formátu PBM

     # C=1; for I in dvoustrana*.pbm; do rename $I dvoustrana$(printf %03d $C).pbm $I; C=$((C+1)); done

    → přejmenuje do číselné posloupnosti, se kterou umí pracovat unpaper, tj. dvoustrana001.pbm atd.

    Pro převod z PDF slouží program pdftoppm:

     # pdftoppm -r 200 -mono sken.pdf dvoustrana

    → vytvoří sadu souborů dvoustrana001.pbm atd. ve formátu PBM

    Parametr -r udává výstupní rozlišení – pokud není uveden, tak se předpokládá 150 dpi. Tímto programem tak zároveň lze měnit i velikost obrázků – za použití vhodného výstupního dpi a parametru -gray namísto -mono lze získat text obstojně vyhlazený do odstínů šedé. K tomuto účelu se mi nicméně nakonec více osvědčil jiný program, o kterém se zmíním později.

    Vsuvka

    Začínám zmiňovat nějaké formáty a programy a možná by nebylo od věci zmínit, co to je za formáty a kde ty programy vzít. PDF a TIFF předpokládám není třeba představovat. PBM je zkratka z Portable BitMap a jedná se nekomprimovaný formát pro uložení černobílé rastrové grafiky. Analogicky existují též PGM (aka Portable GrayMap) a PPM (Portable PixMap) pro uložení šedoškálových a barevných nekomprimovaných obrázků. Obecně se tato rodinka tří formátů označuje zkratkou PNM.

    K těmto velice primitivním formátům postupem času přibyl ještě jeden – PAM. Slouží k uchovávání obecných dat v matici, lze v něm uložit nejenom to stejné, co v PBM, PGM a PPM, ale i některé věci navíc, třeba průhlednost. Drobnou vadou na kráse je skutečnost, že jiné programy (například Gimp, Okular, Gwenview) formátu PAM (zatím?) nerozumějí.

    Vzhledem ke své jednoduchosti jsou tyto formáty snadno programátorsky uchopitelné i bez použití cizích knihoven (proto s těmito formáty také pracuje unpaper), na druhou stranu zabírají nemálo diskového prostoru, takže je záhodno obrázky po zpracování převést do něčeho úspornějšího.

    Celé stovky programů pro práci s obrázky PNM – převodníky, editory, generátory, analyzátory a další – jsou obsaženy v nástrojové sadě netpbm, patří k nim již zmíněný tifftopnm, některé další zmíním později – většinou obsahují jeden z formátů v názvu. Základní manipulaci s obrázky TIFF obstará knihovna libtiff, její součástí je zmíněný tiffsplit i tiffcp, který naopak seskládává samostatné obrázky do vícestránkového TIFFu. Pro úplnost dodám, že pdftoppm je součástí balíčku poppler.

    Oříznutí velkých černých okrajů

    Kopírka, na které skenujeme většinu knih, je vybavena funkcí automatické detekce velikosti snímané předlohy. Vinou této funkce jsme museli některé knihy skenovat znovu, neboť autodetekce samozřejmě nefunguje dobře – chybějící čísla stránek by ještě šla jakž takž překousnout, ale přepůlený poslední řádek textu na stránce už je příliš. Proto jsme kopírku fixně přenastavili na maximální možný formát A3, abychom měli jistotu, že skutečně o nic nepřicházíme. To nicméně u snímání knih menšího formátu znamená, že ve výsledku máme velké černé okraje (viz obrázek), se kterými si unpaper tak úplně neví rady.

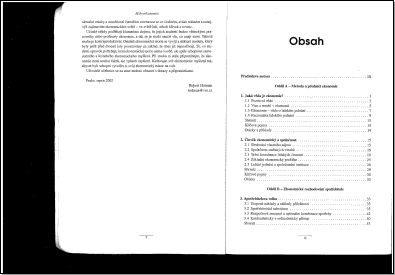

    Naskenovaná dvoustrana s příliš velkými černými okraji

    Přesněji řečeno bylo by zapotřebí si spočítat zvětšení a posun stránky, následně trochu experimentovat a výsledek by se určitě dostavil i s unpaperem. Mnohem jednodušší však je nepotřebné okraje hromadně oříznout programem pamcut:

     # for I in dvoustrana*.pbm; do pamcut 350 0 2510 1850 $I > ${I%%.pbm}orez.pbm; done

    Parametry programu definují obdélník, který má po ořezu z obrázku zůstat – první dvě číselné hodnoty jsou xová a yová souřadnice levého horního rohu, druhé dvě pak šířka a výška obdélníku. Přesná čísla lze nejlépe odečíst z nějakého grafického editoru (sám používám Gimp) a jedné vybrané naskenované dvoustrany. Při počítání je jistě vhodné vymezit obdélník raději trošku větší než o něco přijít, tentokráte vlastní vinou.

    Existuje též program pnmcrop, který odstraňuje okraje definované barvy, tj. nabízí se jakási automatika bez nutnosti počítání velikosti obdélníku, takto ořezané obrázky však mohou být různě velké, což pro další zpracování není zrovna žádoucí.

    Čištění šedého pozadí

    Neumím si to tak úplně vysvětlit, ale nemálo skenovaných knih obsahovalo texty v rámečku se šedým pozadím, které naskenováno černobíle nevypadá zrovna nejlépe – viz obrázky (1:1 a 8:1).

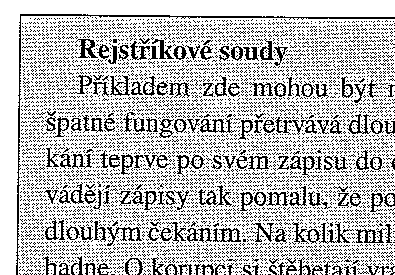

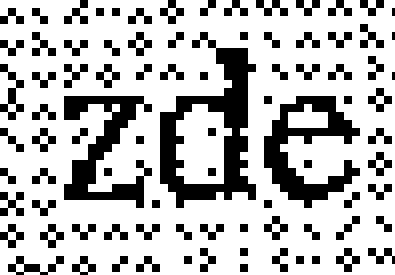

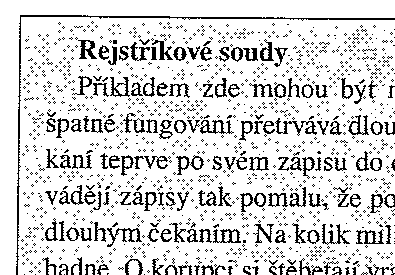

    Originální naskenovaný obrázek ve 100% rozlišení Originální naskenovaný obrázek v přiblížení 8:1

    Unpaper sice obsahuje filtr na odstraňování šumu s volitelně nastavitelnou intenzitou, na takovéto šedé pozadí nicméně nezabírá – s malou intenzitou pročistí jen částečně a s velkou už se začnou ztrácet například také tečky nad „i“. Naštěstí existuje program pbmclean. Ten pro každý bod obrázku spočítá, kolik z osmi okolních bodů má stejnou barvu, a pokud jich je méně, než předepsané minimum, kontrolovaný bod invertuje. Výchozí minimum sousedů je jeden bod, takže se zahlazují pouze izolované body; s pomocí parametru -minneighbors lze toto minimum upravit. Podívejme se, co dokáže pbmclean s parametry -minneighbors=2-minneighbors=3:

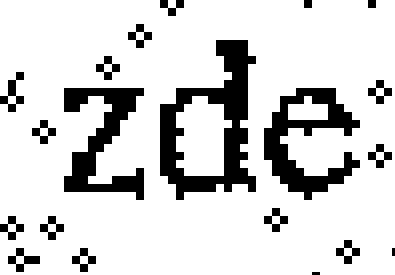

    Pročištěný obrázek s parametrem -minneighbors=2 ve 100% rozlišení Pročištěný obrázek s parametrem -minneighbors=2 v přiblížení 8:1

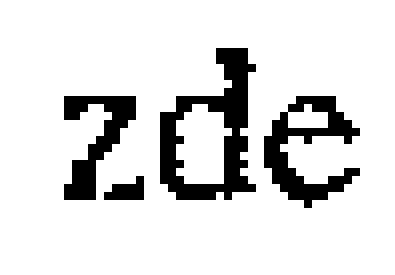

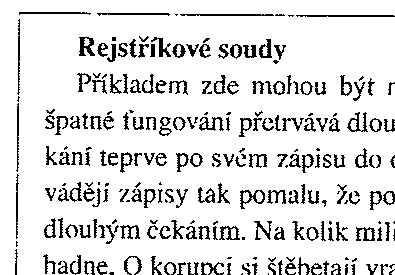

    Pročištěný obrázek s parametrem -minneighbors=3 ve 100% rozlišení Pročištěný obrázek s parametrem -minneighbors=3 v přiblížení 8:1

    Na čtveřici dokolečka spojených bodů je podmínka minimálně dvou sousedů nedostatečná, s minimálně třemi už není po původně šedém pozadí ani památky, avšak to negativně zasáhlo i písmena, jak je vidět například na přepůleném „z“.

    Jelikož jsou nechtěné černé body pospojovány především diagonálně, zatímco pro chtěné body tvořící znaky to neplatí, nebylo by od věci čistící algoritmus aplikovat tak, aby za sousední body byly považovány jenom ty se společnou hranou. To originální pbmclean bohužel neumí – naštěstí se ale jedná o open source a úprava zdrojového kódu je opravdu jednoduchá. Zkompiloval jsem si tedy vlastní pbmclean (diff) a čištění nyní provádím ve dvou krocích následovně (pominu-li konstrukci cyklu):

     # ~/netpbm-10.26.62/editor/pbmcle­an -black zdroj.pbm > TMP && pbmclean -minneighbors=2 TMP > vysledek.pbm

    Přepínač -black zajistí, že předmětem zkoumání jsou pouze černé body, aby nedocházelo k invertování izolovaných bílých bodů uprostřed „koleček“. Neskromně si troufám tvrdit, že výsledek už nemůže být lepší:

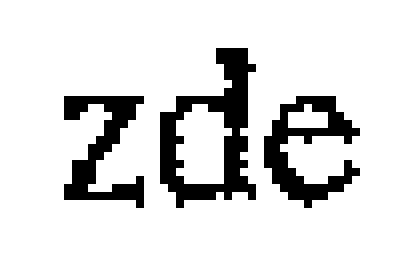

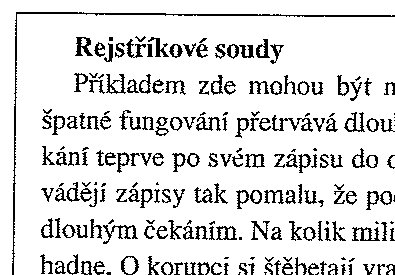

    Pročištěný obrázek upraveným programem pbmclean ve 100% rozlišení Pročištěný obrázek upraveným programem pbmclean v přiblížení 8:1

    Převod do odstínů šedé

    Doposud nepředstavovalo omezení na jednobitovou barevnou hloubku žádný závažnější problém, spíše naopak se dala ocenit menší velikost souborů. S korekcí sklonu naskenovaného textu a tedy otáčením obrazu programem unpaper už to však problém je. Prostě a jednoduše řečeno, otočený černobílý obrázek nevypadá dobře – rozhodně ne tak dobře, jak originál, ostatně porovnejte sami (první obrázek je originál, druhý pootočený):

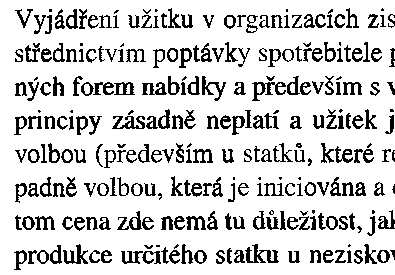

    Originální černobílý obrázek před otočením Černobílý obrázek po otočení unpaperem

    Některá písmena vizuálně ztloustla, jiná nikoliv – záleží na úhlu otáčení, někdy je to patrné více, jinde méně, v každém případě je však lepší se tomu vyhnout. Možnosti jsou zhruba následující:

    1. nekorigovat sklon, tj. volat unpaper s parametrem --no-deskew
    2. pomocí parametru -t pgm sdělit unpaperu, aby výsledek vracel v odstínech šedé
    3. převést naskenované texty do šedé sám a teprve následně použít unpaper

    Pokud šla skenovaná kniha dobře rozevírat a nasnímané texty tak jsou vesměs neskloněné, je první možnost ideální. U většiny materiálu, který se mi ale dostane na obrazovku, však touha po korekci sklonu přímo bije do očí. Druhá možnost také není vyloženě k zahození, ale výsledek trpí podobným neduhem jako černobílý výsledek:

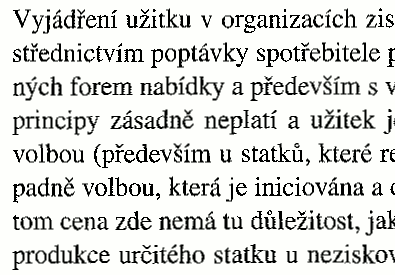

    Černobílý obrázek otočený unpaperem a převedený do šedých odstínů

    Osobně se tedy přikláním ke třetí možnosti, protože když se povede dobrý převod do odstínů šedé, povede se i pootočení textu. A není následně problém výsledek relativně kvalitně převést zpět na černobílou, jak ukážu v příštím díle.

    Vyhlazení textu do šedých odstínů jde vynutit změnou velikosti obrázku, jak již jsem zmínil u programu pdftoppm, z balíčku netpbm by na to šel použít například pamscale. Lepší způsob je ale použití programu příznačně pojmenovaného jako pbmtopgm. Jeho aplikací jsou všechny body v obrázku přepočítány jakou průměr hodnot z definovaného okolí; pár pokusů ukázalo, že nejmenší možné okolí 2 × 2 dává nejlepší výsledky. Poslední přípravnou operací před použitím unpaperu je tedy následující:

     # for I in dvoustrana*.pbm; do pbmtopgm 2 2 $I > ${I%%.pbm}.pgm; done

    Černobílý obrázek převedený do odstínů šedé programem pbmtopgm

    Ale ouha. Výsledek sice vypadá dobře, ale je uložen s deklarací, že body nabývají pěti různých barevných hodnot, zatímco unpaper očekává plný rozsah 256 hodnot a není tak schopen zdrojový soubor zpracovat správně. I zde tedy přichází ke slovu úprava zdrojového textu programu pbmtopgm (diff) a kompilace vlastní verze, která uloží výsledek v odstínech šedé v kódování, kterému unpaper rozumí (chybu jsem nahlásil, ale těžko říci, zda bude někdy unpaper v tomto ohledu opraven).

    Stránky naskenované v odstínech šedé

    Na závěr prvního dílu návodu tu mám ještě jeden tip, který představuje další dva programy z balíku netpbm. Na začátku návodu jsem tvrdil, že je lepší se vyhnout skenování dokumentů v odstínech šedé – pokud však přeci jenom takový materiál dostaneme ke zpracování, zachrání nás následující magická formule:

     # pgmdeshadow strana001.pgm | pnmnorm -maxexpand=50 > vylepsena_stra­na001.pgm

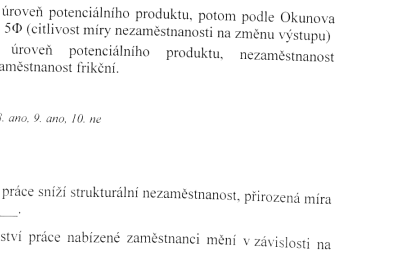

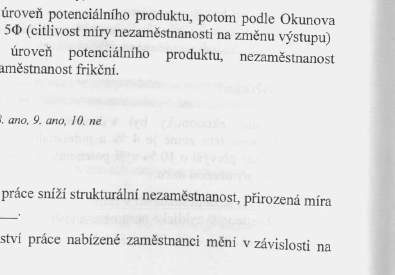

    Originální obrázek naskenovaný v odstínech šedéStejný obrázek opravený programy pgmdeshadow a pnmnorm

    Program pgmdeshadow – jak již název napovídá – odstraňuje stíny v šedých obrázcích, pnmnorm pak normalizuje kontrast.

    Příště

    Druhý (a zároveň poslední) díl návodu k retušování digitalizovaného textu popíše program unpaper a potřebné kroky ke zkompletování výsledku.
