Samodomo meteostanice (diskuse)

[sivlk]

Myslím si že je blbosť (na webe nájdeš všetky údaje, aj z tvojho okolia), ale keď to už budeš robiť sprav aj meranie elektrostatického poľa, stačí ti jeden mosfet s nezapojeným hradlom.

[Martin Stiborský]

Kdybych chtěl jenom ty údaje, podívám se na internet.

Já chci něco takové postavit, udržovat a mít z toho radost, to na netu není.

[=^..^= AmigaPower®]

Spojení s Asus-Wl500gP pomocí ethernetu (ethernet shield pro Arduino), --- Napájet se bude po ethernetu, kabel půjde pod zem, vedení v husím krku.

Jako někdo, kdo se aktuálně zabejvá i detektorama větru, deště, doporučuju ohledně toho napájení předem nastudovat vlastnosti kabeláží.

[kolcon]

aby sis taky nepostavil rovnou bleskosvod ;)

[Kvakor]

Ten srážkoměr přes počítání vyklopení je zajímavý. Já viděl jeden návod, kde to řešili přímo přes počítání jednotlivých kapek mikrofonem při dopadu, ale to bylo určerné do oblasti s malým množstvím srážek (Kalifornie, myslím), nevím, jestli by něco podobného fungovalo i pro mohutné deště u nás. Alternativní řešení je srážkovou vodu vážit (např. pomocí senzoru z lepší digitální kuchyňské váhy), ale to chce mnohem větší sběrnou plochu.

Ale na anemometr jsem viděl zajímavé řešení, postavené z vnitřností optomechanické myši - jedna osička měřila rychlost, druhá směr větru, Tlačítka se používala pro reset polohy směru větru pomocí kontaktů z jazýčkového relé, aby se obešlo to, že se posílají jen změny souřadnic. Výhodou je, že elektronika je kompletně hotová, stačí udělat jen mechanická část, i když autor doporučoval minimálně pro změnu polohy vlastní kotouč s více zářezy pro vyšší citlivost. Škoda jen, že původni odkaz už nefunguje

BTW: Osobně bych přidal i detektor blesků, zapojení je jednoduché (jde o přímač naladěný na frekvenci 200-400 kHz, viz např tady), jen to chce pořádnou anténu.

[Martin Stiborský]

Jo, řešení s vykuchanou kuličkovou myší jsem četl na programujte.com, bylo to trochu jiné než popisuješ, ale myšlenka stejná.

Detektor blesků by byl taky super, ale ten stožár dost dobře realizovatelný nebude, hned vedle místa kde chci stanici mít je elektrické vedení. Mohl bych to dát na střechu, ale to by bylo taky trochu komplikovanější.

[Grunt]

detektor blesků

Tak ten je drsný. Kdo ví jaký to má dosah. Kdyby se tam přidal nějaký A/D převodník a uzavřelo se to do trojúhelníku, tak by se dala pozice blesků i triangulovat, ne?

[wlofy]

Videl sem zajimave reseni a s merenim srazek se da sehnat od cca 3000 coz za tu cenu asi nepostavis. Nechci te ale samozrejme odrazovat neco si doma ubastlit je nejlepsi. Jinak mereni vetru pekne realizovane bez mechanickych casti sem videl ve starsi circuit cellaru pomoci ultrazvukovych cidel. Zjednodisene receno se merilo zrychleni/zpomaleni zvuku pri foukani vetru, merilo se to ve dvou osach a pak prepocitavalo.

[Martin Stiborský]

Nabídka hotových meteostanic je velká, ale to mě vůbec neláká…

Na ten ultrazvuk kouknu, díky.

[kotyz]

ale moh by sis treba koupit hotovy cidla a z nich tu stanici potom postavit.

[Martin Stiborský]

Jako třeba hotový anemometr? Jo, to bych mohl…pokud nebudu úspěšný v bastlení tak to tak i skončí :)

[kotyz]

jo, presne ten sem mel na mysli.

[PepaSFI]

měření větru je bohužel mechanická záležitost a pokud to má sloužit tak to musí být dobře udělané. Klasická vrtulka s polokulovýma lopatkama a nějak snímat otáčky. Buď optočlen nebo magnet. Dobrá ložiska aby se to lehko roztáčelo, nesmí to zamrznout a běhat pokud možno bez údržby. Ještě existuje nemechanické měření ale taky má nevýhody. Používá se žhavené odporové vlákno a proudění vzduchu ho ochlazuje. Musí se to kompenzovat podle okolní teploty a když prší a vítr žene vodní tříšť tak to dělá blbosti. Takhle fungují i takzvané váhy vzduchu v automobilních motorech, teda některé, někde je jen taková klapka co vlaje v průvanu. Horší to je se směrem větru, aby to mělo trochu rozlišení tak to bude složité.

[Martin Stiborský]

Přesně takové informace potřebuji, děkuji mockrát.

Nesmí to zamrzat, no, tak nad tím ještě pouvažuju…Je to pravda, nedošlo mi to. Nakonec to vyhřívání bude potřeba…

Jako ložisko mám zatím v plánu použít mechanismus ze starého harddisku…

[gtz]

Koukl bych se na konstrukce třeba na pandatron.cz, tam jsem viděl Home-made meteostanici s PIC.

[tisa]

Za mých mladých let se požívala ruská ložiska z přadlářských strojů. 100k rpm a nemrzla. To ale dneska asi neseženete.

[xxxxxxxxxxx]

No kdyby jsi na to nespěchal tak bych mohl pomoci s konstrukcí té meteo budky. Respektive návrh + výkresy.

[Martin Stiborský]

Nespěchám, díky, to by bylo fajn.

[xxxxxxxxxxx]

něco takovédle ho? http://www.vubhb.cz/images/meteo/2010/m2-400.jpg

[xxxxxxxxxxx]

železo nebo dřevo?

[Martin Stiborský]

Dřevo.

Bohatě mi bude stačit něco menšího. Pošlu ti mou představu…

[Josef Kufner]

A co to zamaskovat do ptačí budky či krmítka? (A nechat i prostor pro ptáka.)

[Marián Kyral]

No pak ti asi nebudou naměřené hodnoty korespondovat se skutečností

[gtz]

To nejde, nepůjde tam vzduch tak jak by šel, kdyby to bylo venku.

[Josef Kufner]

Tak jasně, že čidla musí pokukovat porůznu ven či být jen za mřížkou, ale ta hromada elektroniky u nich by mohla mít pěkný domeček.

[gtz]

Asi bych všechna čidla nechal umístěné venku - teplota, tlak jsou na to hodně náchylné a pak hodnoty jsou mimo mísu, anemometr by měl být na takové pozici, aby se dokázal otačet - možná aparatura pod stříškou domečku a korouhvička nahoře. Co se běžně dělá je malý stožárek s T výložníkem, kdy na jedné straně je anemometr a na druhé vlhkoměr a ve špici tlak/teplota.

[gtz]

pandatron, meteostanice s PIC. Vynikající je i článek na HW.

[gtz]

Možná to tu je někde zmíněno, ale pro jistotu doplním. Pro některé meteostanice existuje i český projekt meteolinger postavený právě na Linuxu.

[Martin Stiborský]

Obzvlášť dík za ten odkaz na hw.cz, je tam hezky popsaný postup kalibrace anemometru.

[gtz]

Doplním ještě Linux home automation snad budete znát popř. Výborný článek o domácí automatizace vč. čidel je zde

[gtz]

Najděte si v starším Amáru článek o konstrukci anemometru 1988/11.

[MaSo]

Super odkazy

[gtz]

Existoval jeden server v Německu, který se věnoval konstrukcím apod., byla tam popsána konstrukce přes 2x PIC s grafickým LCD, ale server jaksi již není :( :(

[MaSo]

UTP jsou i speciální pro venkovní (zemní) aplikace. Mají tvrdší/pevnější izolaci a bývají černé, cenu neznám

[Martin Stiborský]

Paráda, díky, opravdu existuje, doufám že mi někde prodají těch pár metrů co potřebuji.

[gtz]

Přílohy:

• AR09_2003.pdf-29.jpg (205612 bytů)
• AR09_2003.pdf-30.jpg (265034 bytů)
• 88-11-125.pdf-9.jpg (625993 bytů)
• 88-11-125.pdf-10.jpg (441108 bytů)
• 88-11-125.pdf-11.jpg (540853 bytů)

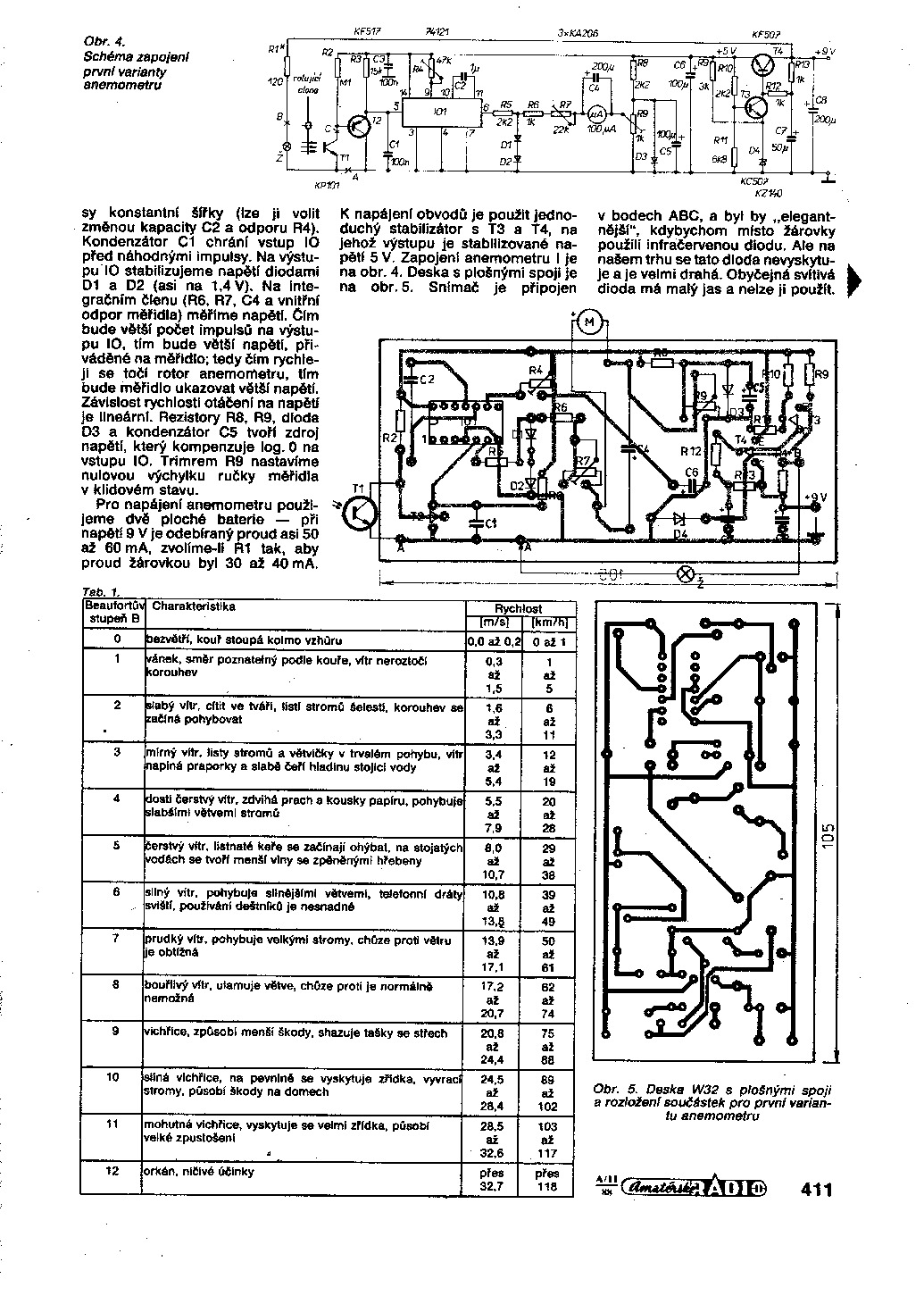

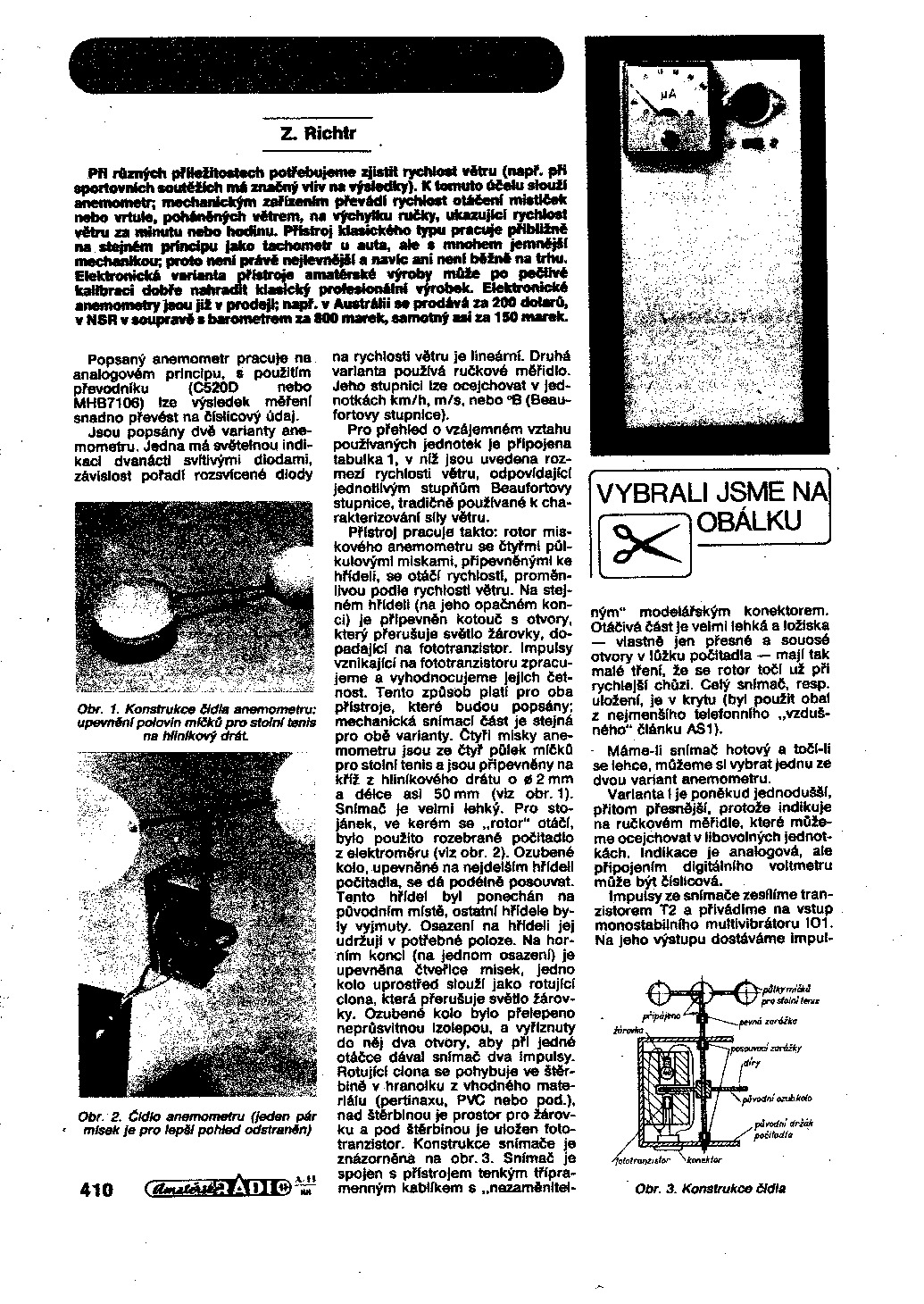

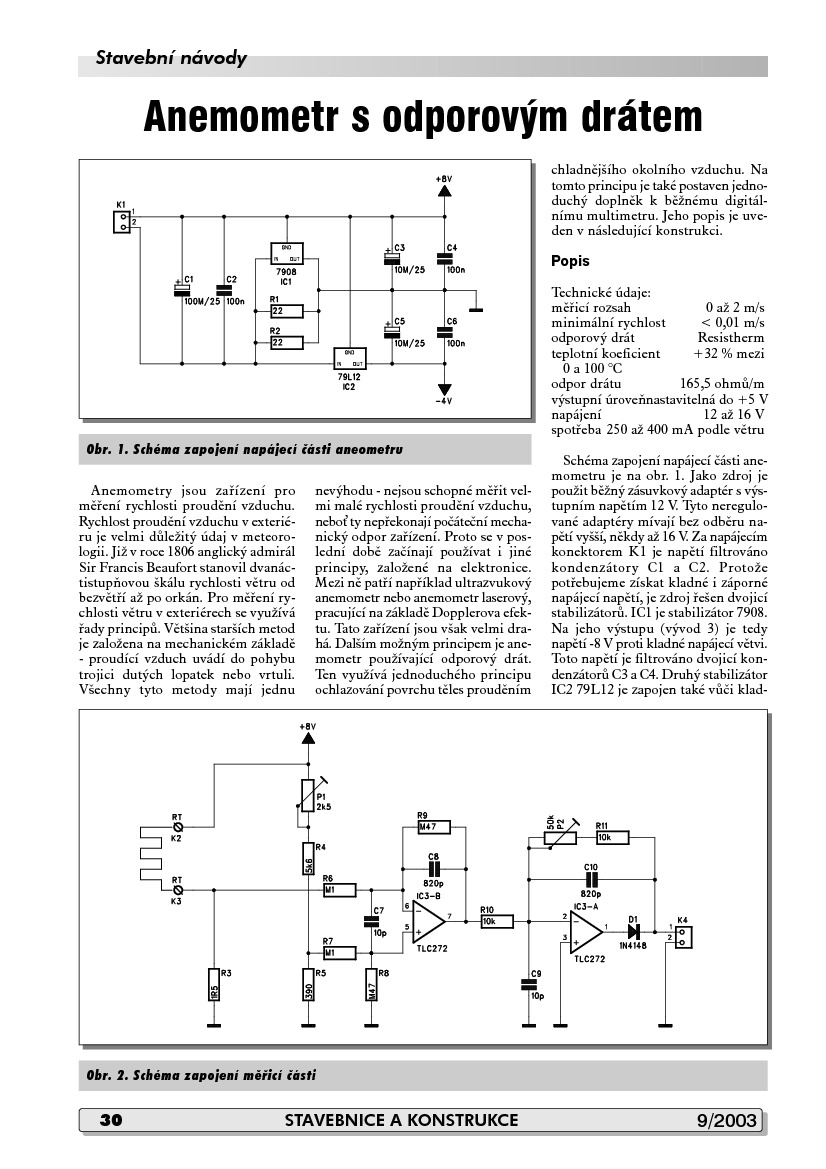

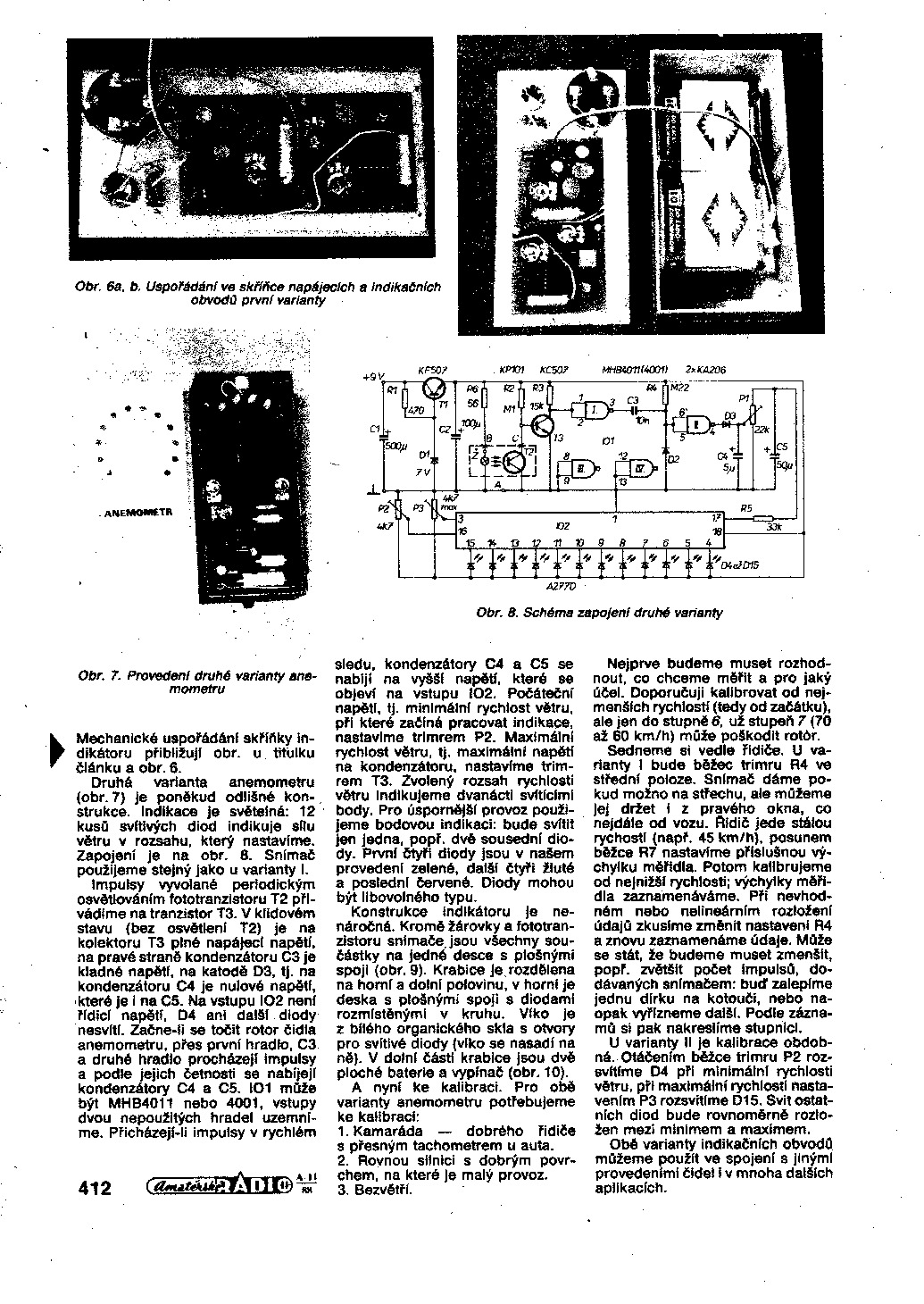

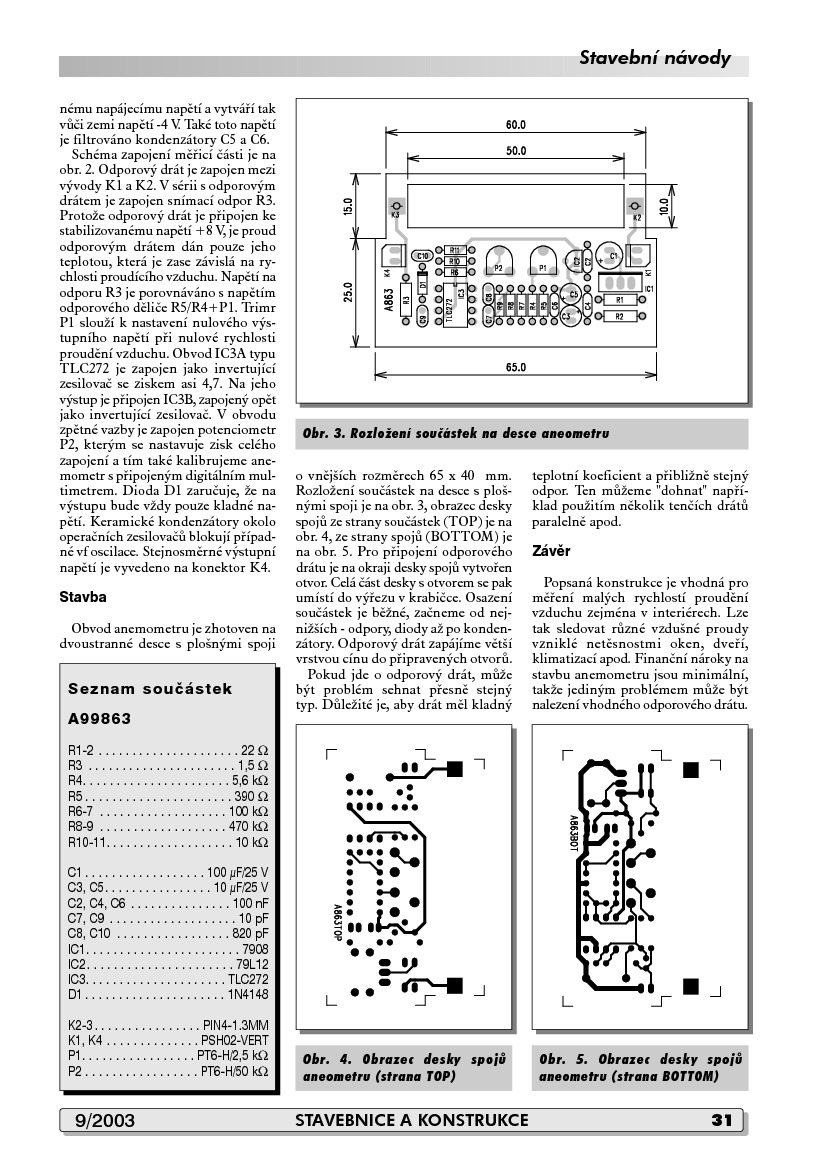

Přikládám stránky z AR 1988/11 - konstrukce anemometru a AR 2003/9 - anemometr z odporového drátu - prosím kvalita ja jaká je, nic lepšího nebylo.

[gtz]

Přílohy:

• 88-11-125.pdf-12.jpg (320344 bytů)
• 88-11-125.pdf-13.jpg (513388 bytů)
• 88-11-125.pdf-14.jpg (377352 bytů)

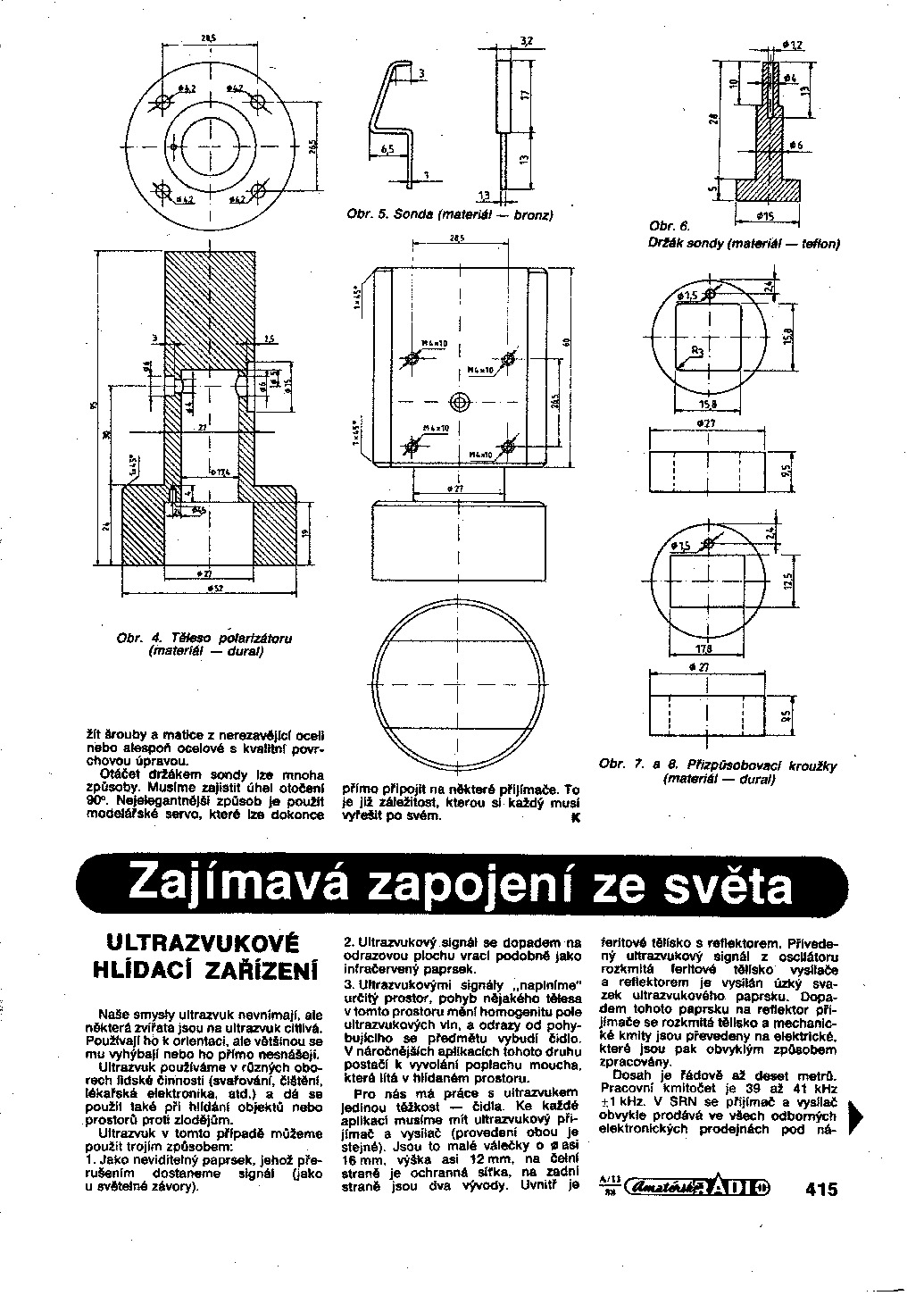

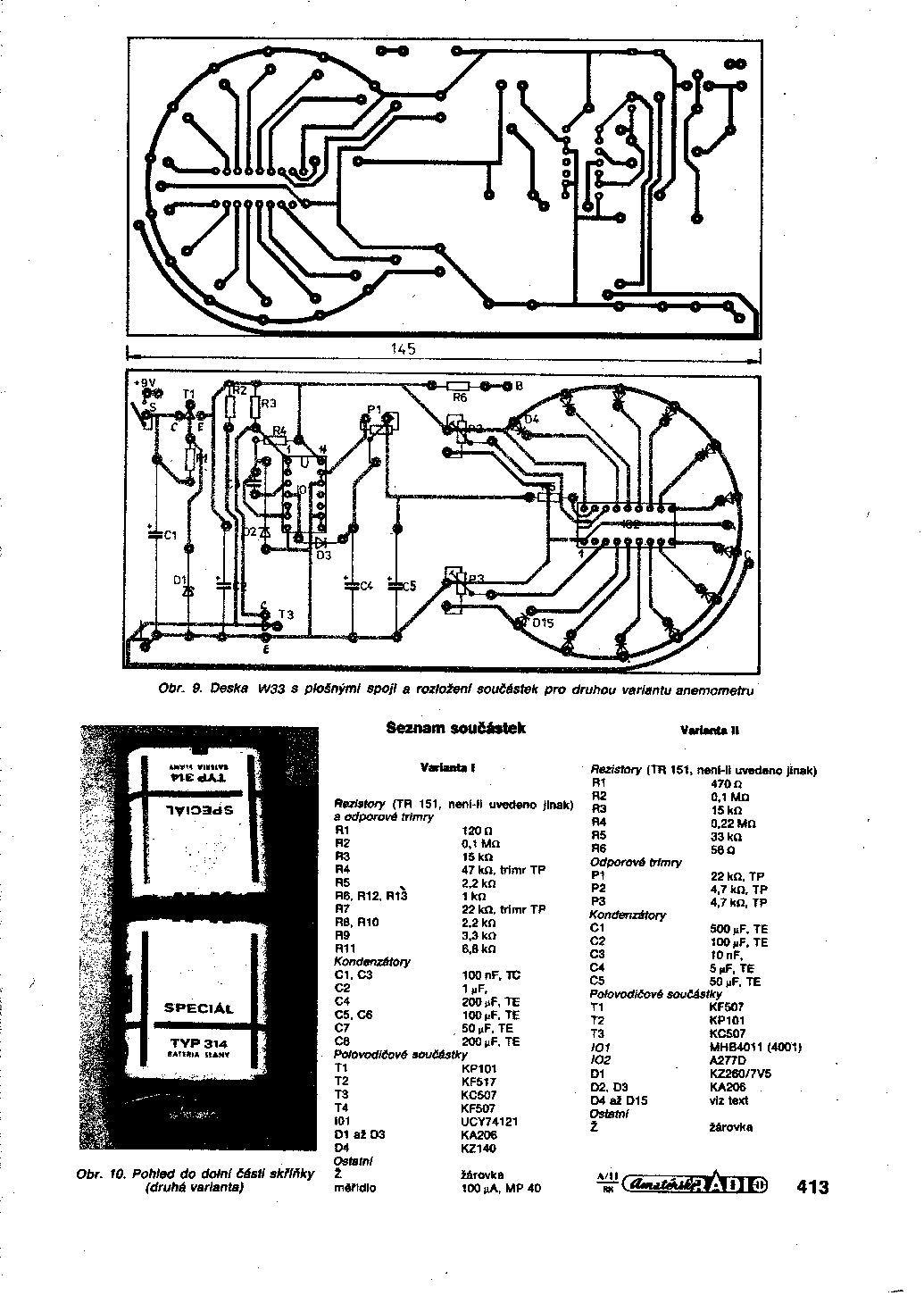

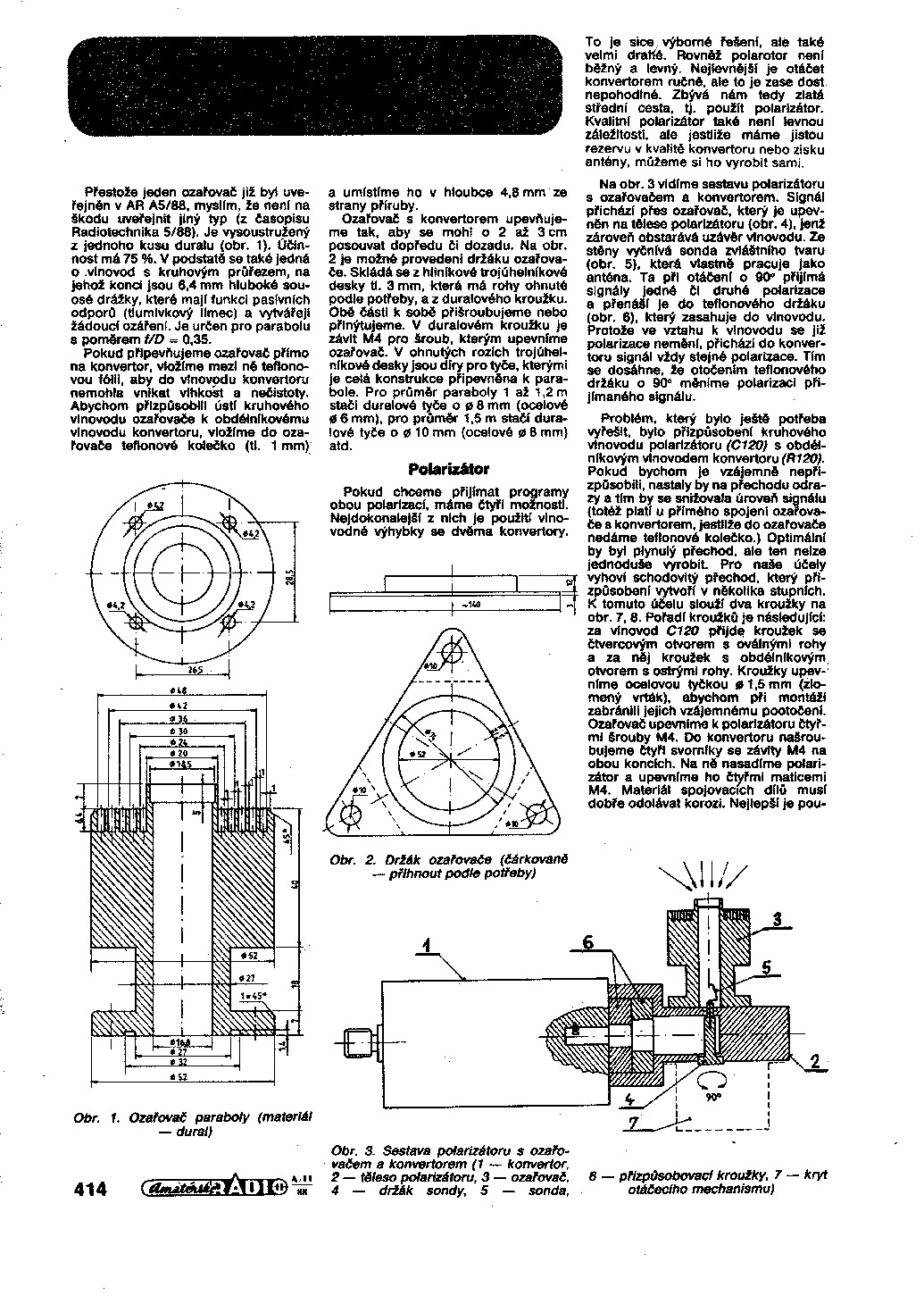

Pokračování

[Martin Stiborský]

Díky moc! Kvalita je dostačující.

Mimochodem, nenapadá vás z čeho vyrobit "lopatky" anemometru? Pinpongový míček mi připadá malý a dámské silonky u nás takhle asi nebalí :)

[gtz]

Pinpongový míček snad pro začátek stačí, ale možná tato konstrukce vetrometr by mohla pomoci.

[Josef Kufner]

A co pouťový větrník připevněný na korouhvi?

[kotyz]

co dna z pet flasek? takovy vetrniky ma na zahrade soused, snad na plaseni spacku ...

[todler]

Timhle se neplasi spacci, ale krtci. Vertnicek z PET flasek se toci a otresy se prenaseji po osicce od zeme. Krtci to nesnasi a jdou radeji k sousedum. Moje babicka pestuje Hortenzie a od tech dob co tohle zprovoznila ma od krtku pokoj.

[Kvakor]

Já bych zkusil prolézt nějakou prodejnu nádobí, pokud si pamatuju, polokulovité lžičky se používají na zmrzlinu. A existují i v nerezové verzi, které při vhodné kostrukci vydrží snad všechno mimo tornáda

[zenhas]

Jen nerezové budou asi dost těžké. Aby pak vánek do 2 m/s vůbec zaznamenal. :)

[gtz]

plast, teflon, kevlar, možno i to udělat z pryskyřice

[dan]

blitzortung.org - k dispozici je i sw pro linux (vcetne openwrt)
