FS Amilo Pro V2055 údržba

11.10.2009 10:03 | Přečteno: 2882× | Bláboly | poslední úprava: 27.10.2009 10:55

Požádala mne známá o vyčištění noťasu Fujitsu Siemens Amilo Pro V2055. Na webu jsem moc dokumentace nenašel, jak rozebírat.

Takže jsem se musel spoléhat na selský rozum a na ty střípky, kde se tvrdí, že hrubá síla je potřeba ... výměna procesoru, uživatelská dokumentace a mauál 2.

Jsem docela zaskočenej, jak jsou některé díly zacvakávací. Asi to je normální. Kdo má zkušenost jen s thinkpadem, tedy Vencour, pak těžko může hodnotit, co je a neni normální a kvalitní.

Vlastním cílem je vyčištění, pokud se povede, doplnim.

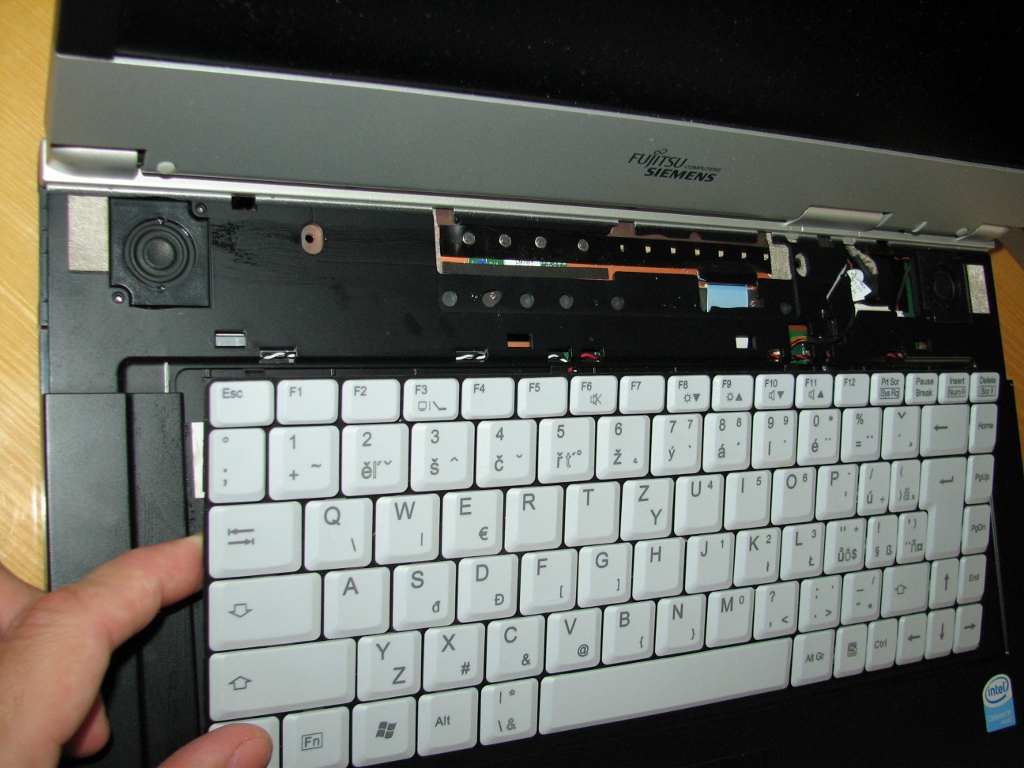

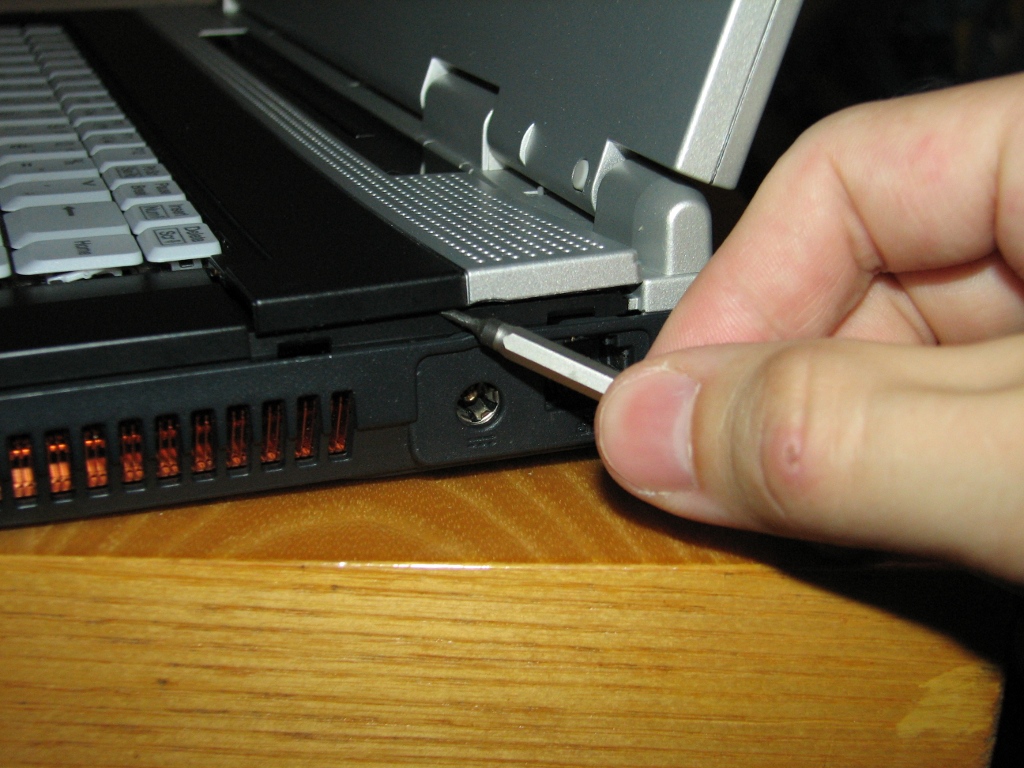

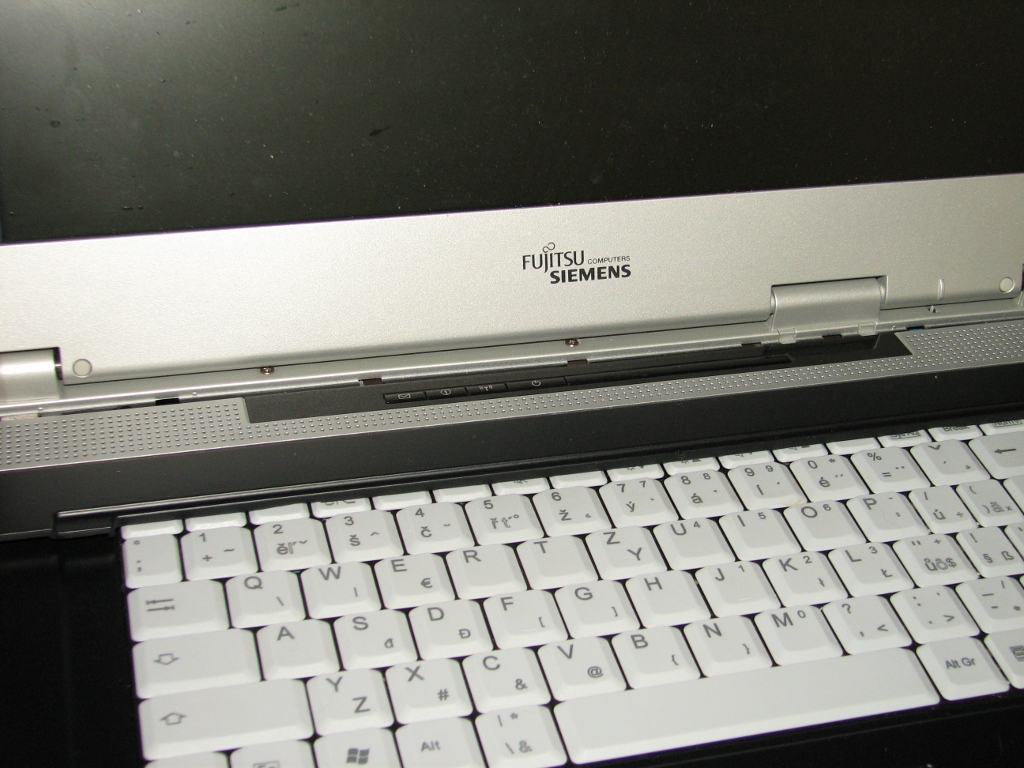

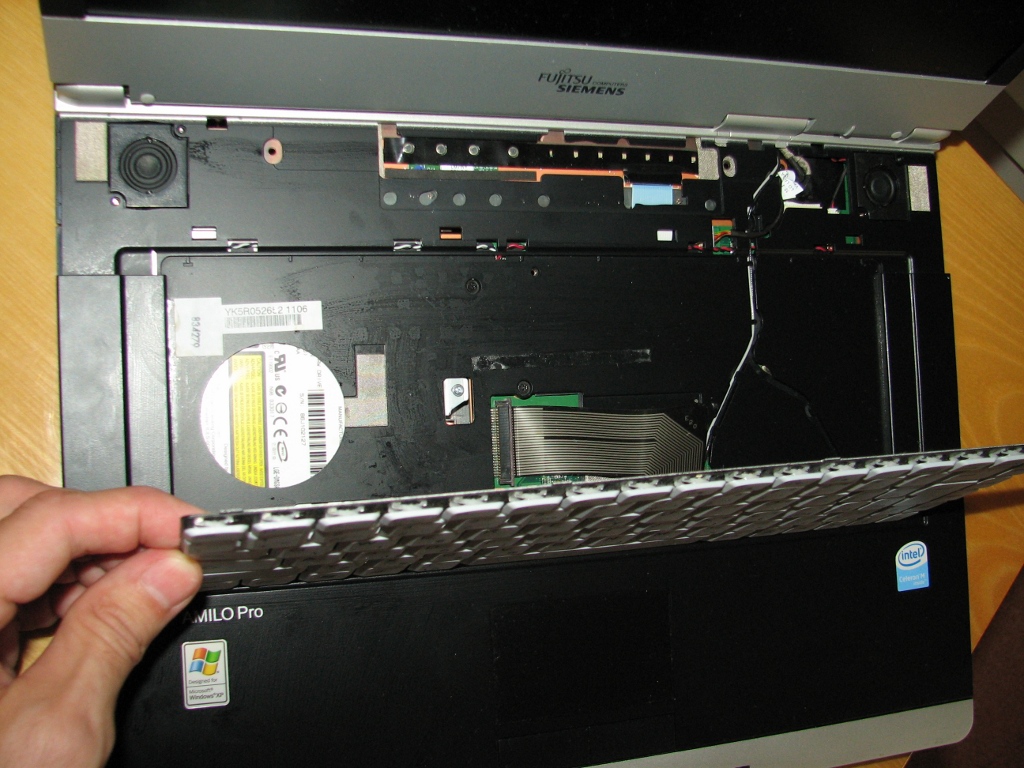

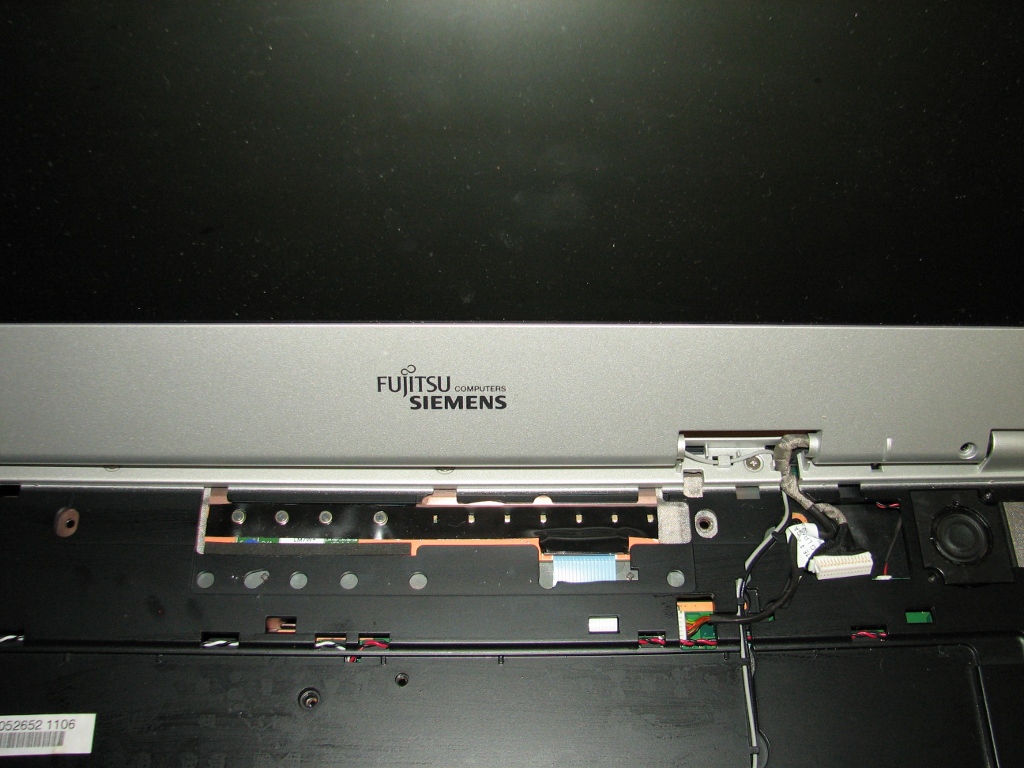

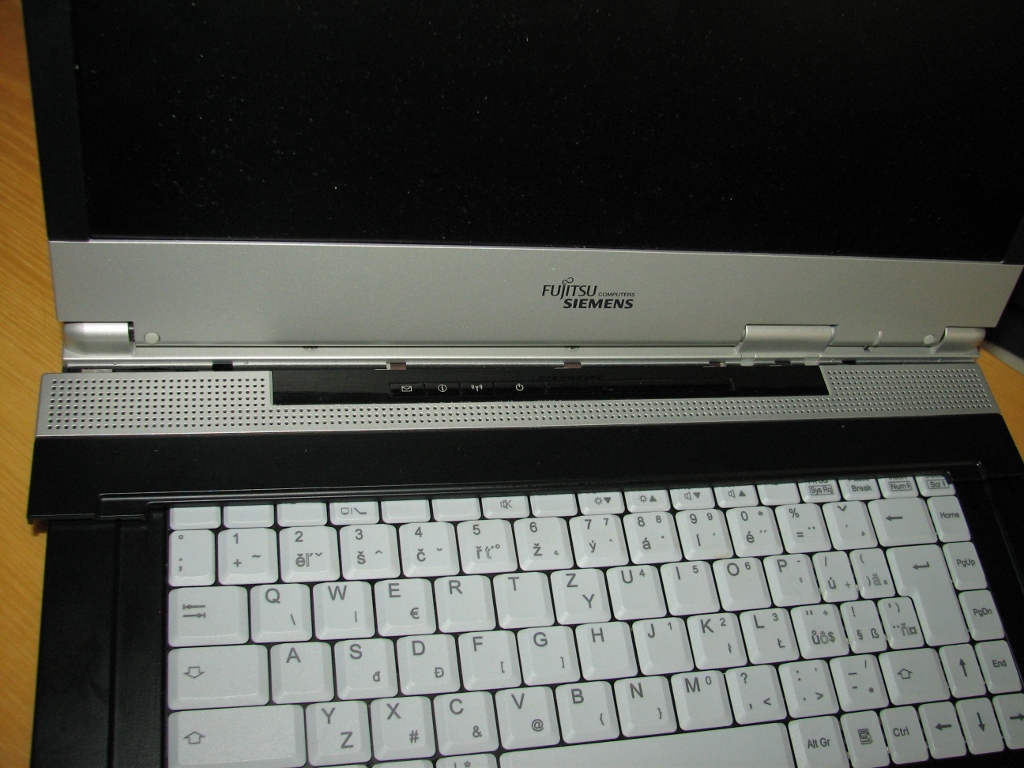

Čas t+1 minuta ... to už to je? No fajn ... takže lze rozebrat zvrchu, jemnym šroubováčkem odlípnout tu lištu o šířce cca 4 cm mezi panty a klávesnicí, zespoda pod baterkou je jeden šroubek, odmontovat před tim, opatrně nadzvedávat. Klávesnice má takový drobný západky, seshora zase tim drobnym šroubováčkem odcvakat.

Pořád jsem se dobejval zespoda, nemuselo bejt

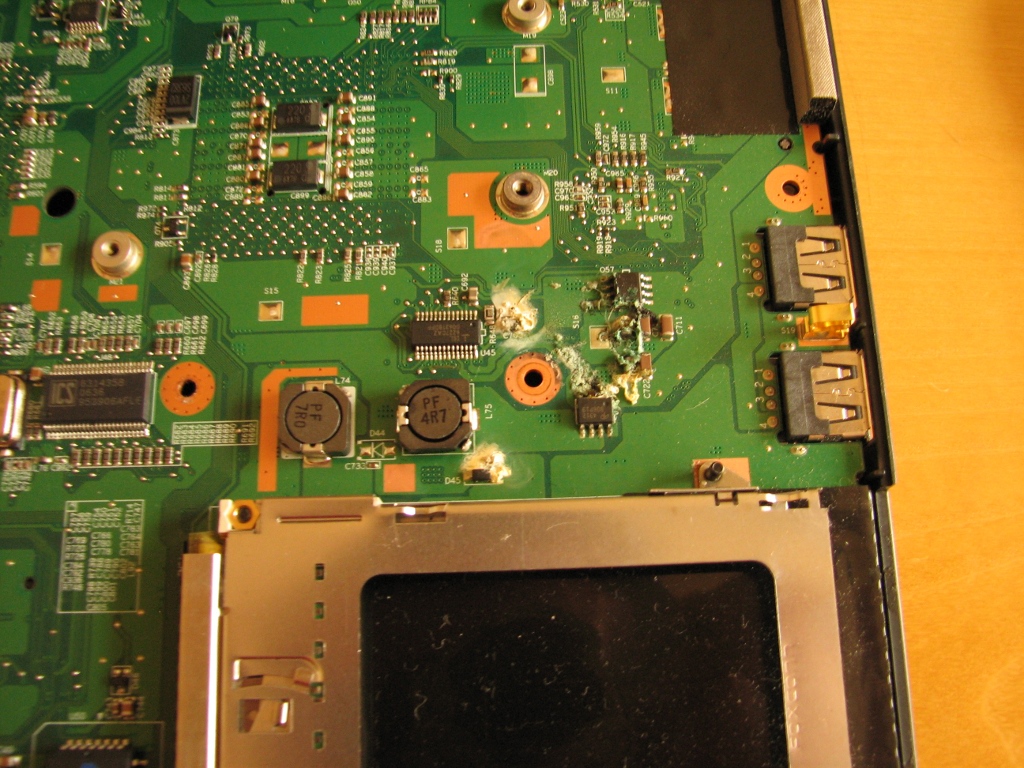

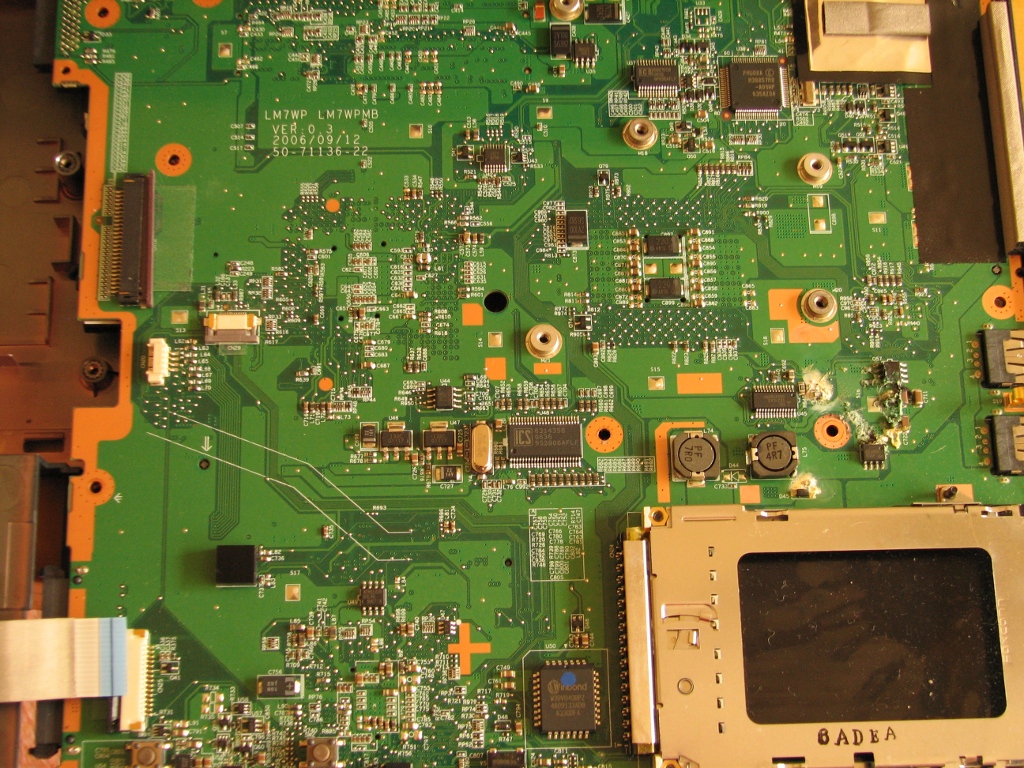

Čas cca t+3h30 minut ... tak asi pr*ser, na desce je něco seškvařený ... zítra zkusim eletrikářsky zkušenější nechat zhodnotit stav desky, jak a čim čistit a když tak by měla bejt nová deska levnější, než novej noťas. Podle papírů je tohle Fujitsu nějakej Celeron-M na 1.6GHz (?), čili docela slušný na kancelářskej stroj.

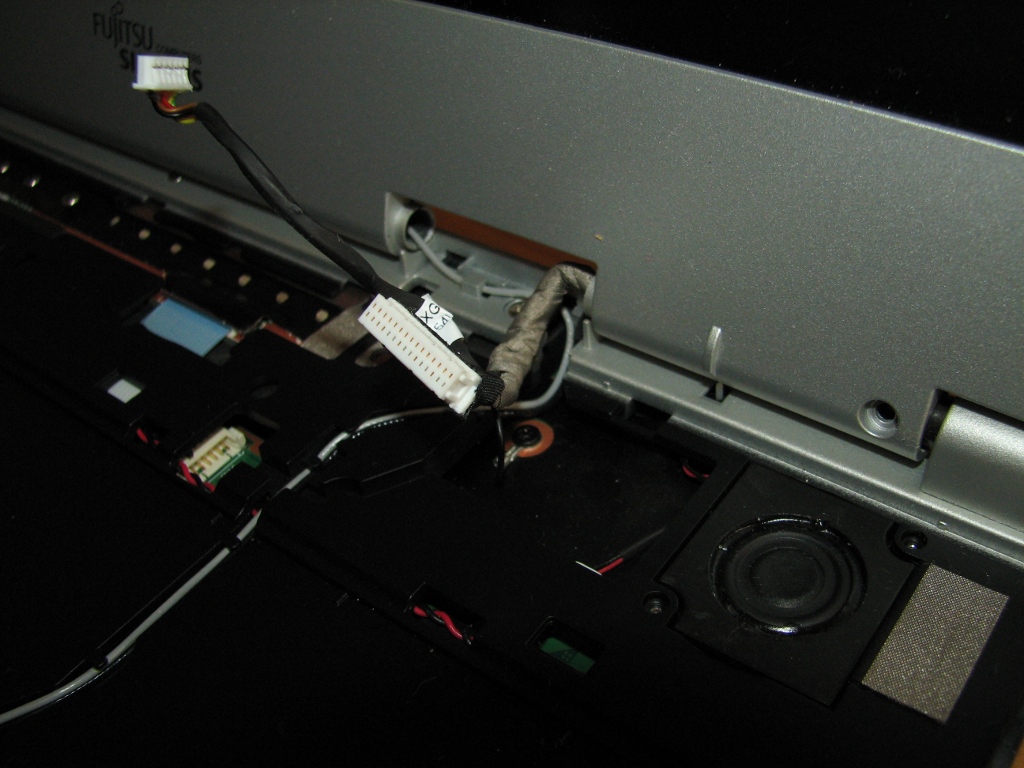

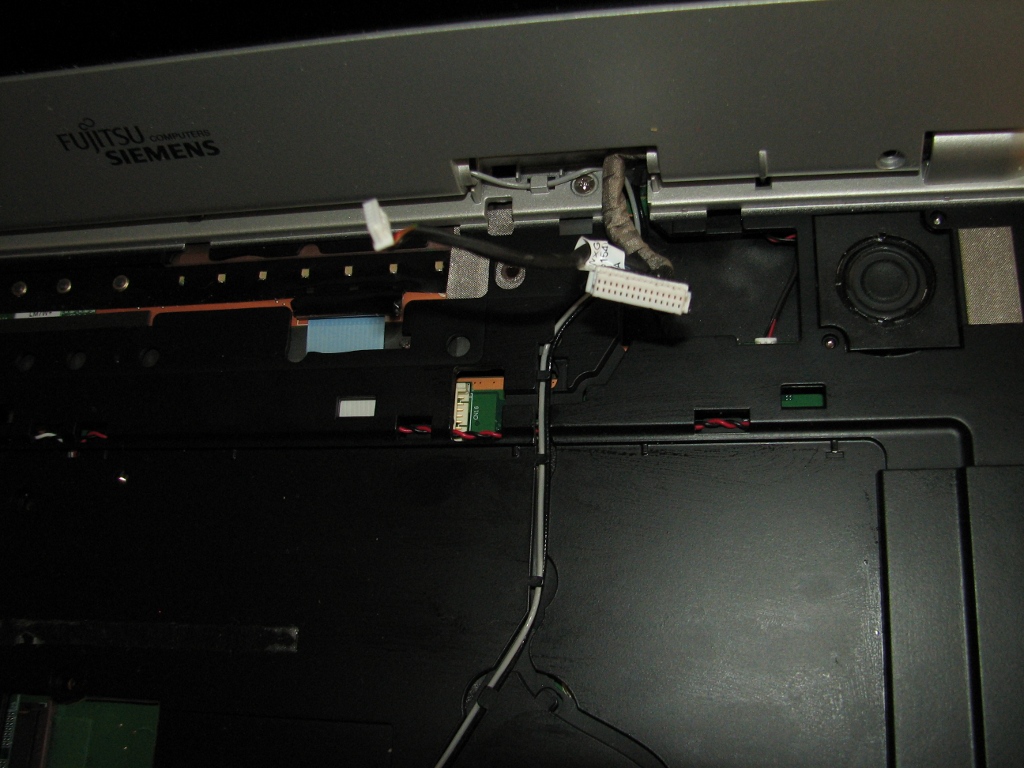

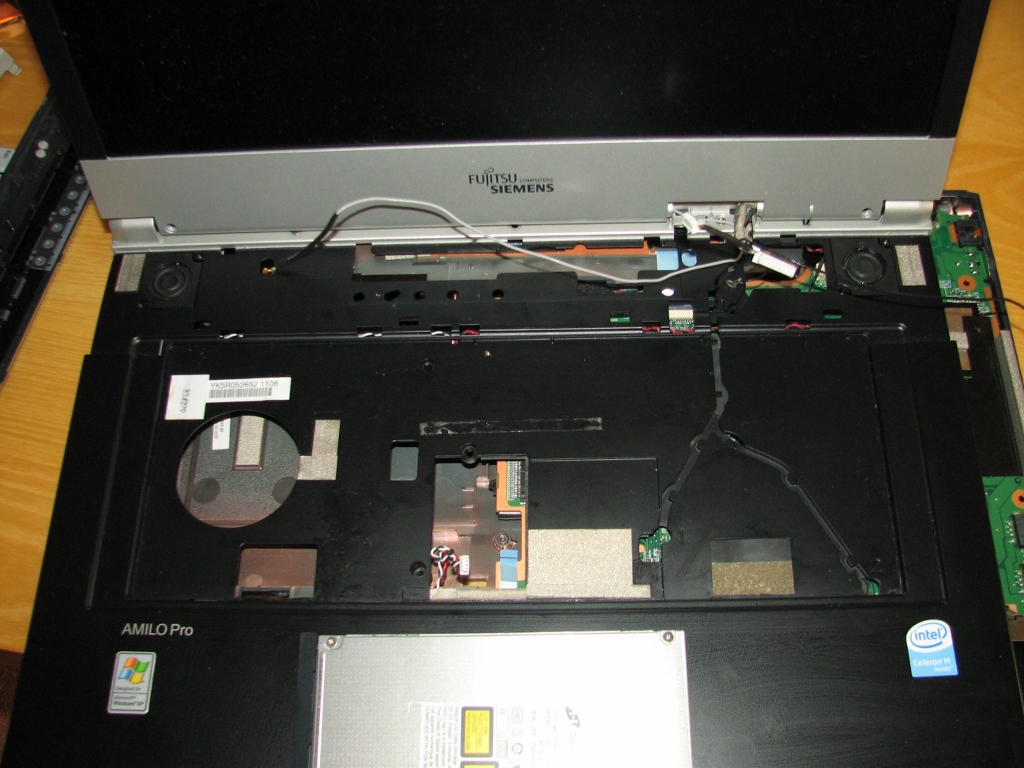

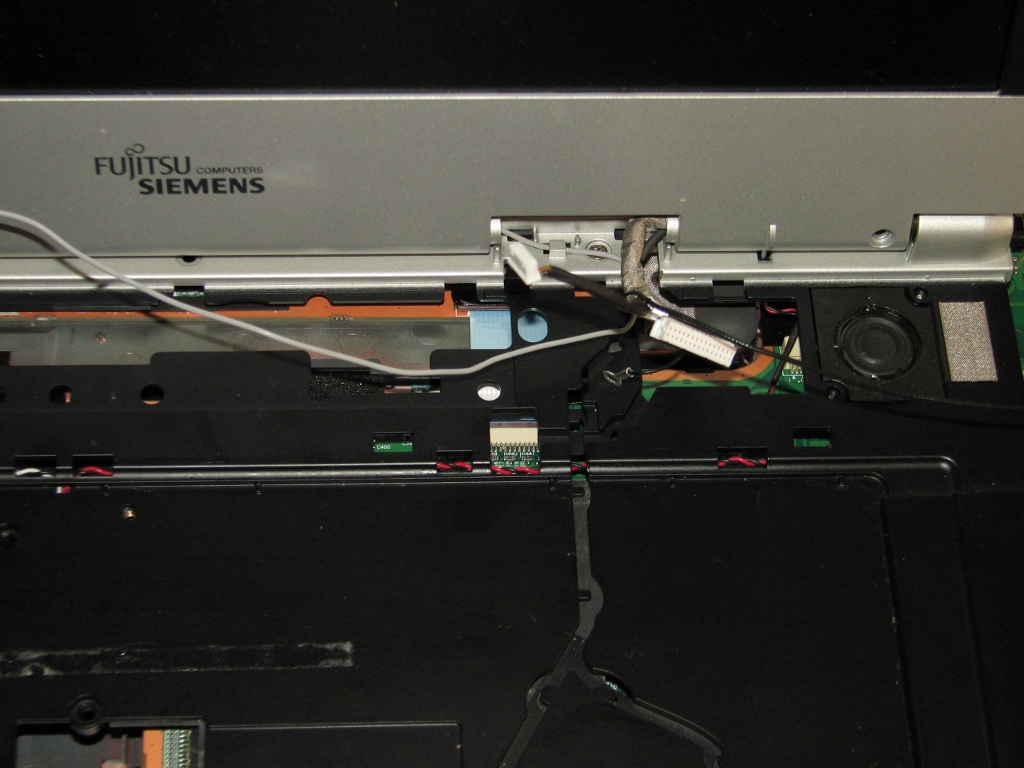

17.10.2009: jejda, kšanda od napájení, to, co je vidět u LEDek, modrej pásek, to nebylo propojený. Po zapojení zase displej černej, takže jako při začátku hledání řešení. Dál: postup je snad u rozebírání jasnej, jemnym něčim, třeba šroubováčkem, odebrat pás mezi pantama a klávesnicí, odebrat klávesnici, odšroubovat spodek, displej se zřejmě musí povolit taky - za současnéo prohnutí onoho spodku, horní části. Víc krát bych to nerad opakoval. Místa pro šroubky by bylo lepší očíslovat, jsou asi jen tři druhy šroubků, dobře by se popisovalo.

Ohledně mých potíží s displejem ... chtěl jsem zkusit zjišťovat, zda je to displejem, grafikou, deskou ... když je černo na displeji, mohl by noťas bootovat z cdromky. A prd, nesvítí, nečte, takže buď chyba hned v detekci železa nebo bootování jen z disku ... mimo to ani nepípne, težko si něco domejšlet ...

27.10.2009: konečně jsem to dones někomu od fochu elektrického. Dle jeho oka má být základní deska propálená do druhé vrstvy. Čili v našich podmínkách neopravitelná.



Obrázky

Komentáře

[=^..^= AmigaPower®]

Tohle taky miluju, koumat jak je to celý zacvakaný, trápit se tim, 3 šroubováky zapíchnutý z každý strany zařízení, hrubá síla, sem tam něco praskne a když už je to po hodině konečně rozebraný, člověk na to čumí jak puk, protože v podstatě je ten zacvakávací mechanismus stupidně jednoduchej...

Budou fotky?

[vencour]

Fotky bejt můžou. Ono totiž skončilo v klávesnici "nějaké" množství piva, tak mam zjistit, co s tim je.

Ad šroubky a patenty, hlavní je rozlišit, jak asi by měla rozborka/sborka následovat. U thinkpada se klávesnice vyndavá taky vlastně seshora. Hmm.

[vencour]

Fotky doplněny, při zpětném skládání poznam, jak moc jsou všeříkající, co odkud kam vede. Nakonec to rozebírání takvá hrůza nebyla.

[Jan Drábek]

Zlatý Thinkpad, manuál ke kompletnímu rozebrání ke stažení ze stránek výrobce.

Ostatně když vidím jak vypadá takový Asus, Acer či Amilo po pár letech používání - všude skřípe, plasty ošoupané a různě poprohíbané, tak jsem dost rád že na Thinkpadu nic takového poznat nejde.

Btw. jednou jsem rozebíral Freerunnera a to byla sranda - wiki stránka byla stručná: objeďte to kytarovým trsátkem a silou oddělejte :D

[Joseph]

> Na webu jsem moc dokumentace nenašel, jak rozebírat.

Co to kurva je?

Chlape, jste retardovanej? Jestli ne, tak jako retardovanej nepiste!

[vencour]

Vadí souvětí, vsuvky, přístavky? Něco jiného? Čeština je krásný jazyk, tak proč ho i bohatě neužívat?

[=^..^= AmigaPower®]

Já tam taky nic pobuřujícího nevidím, v té větě.

PS: pak nezapomeň napsat co ti všechno zbylo...

[kotyz]

to je jasny, jedno az nekolik kurvitek!

[Václav HFechs Švirga]

No já koupil za stovku Toshibu 500CDT tecra (46 MB ram, LCD dava 800x600 pri 24b, pentium I, i baterka něco vydrží). A tohle rozebrat (potřeboval jsem resetnout password, nakonec stejně vytáhnutí baterky nepomohlo, ale vygooglil jsem návod, jak to udělat propojením pinů na LPT) byl taky kumšt, když jsem to složil, asi 6 šroubků mi zbylo. Což je z těch 40, co jsem musel vyšroubovat, celkem úspěch ;).

[kotyz]

jo to mam neco podbnyho - compaq armada. taky sem ho rozebiral a skladal a nastesti mi nic nezbylo. ale kdyz mi prestal fungovat displej a ja ho rozebiral tak to slo fakt dost blbe. nakonec sem tam zahejbal jenom s nakyma kabilkama a normalne zase funguje. chtelo by to na to nakou spesl distribuci, zkousel sem tam debian s icewm ale bylo to strasne liny. jediny co tam beha slusne sou widle 98, ale to nejde moc dohromady se siti, kdyz s tim prejdu z pokoje do obyvaku a prepichnu kabel tak uz se to nepripoji ani kdyz je tam zaskrtly dhcp. jedine rucne vypsat adresu a povinne restartovat. myslim ze sem tam zkousel naky aktualni dsl a puppy ale nechtelo mi to z toho nabootovat. navic mechanika necte cd-rw ale jenom cd-r, tak sem tam ani jiny verze nezkousel. asi to zustane jako exponat, na tahani do skoly je to moc tezky a moc neschopny.

[kotyz]

jo a dostal sem ho zadarmo. prej to nasli v popelnici a neslo to zapnout. (kdyz se mi to povedlo zapnout tak tam byl nakej katalog jehovistickejch tiskovin!).

[Gilhad]

comaq armada od armady spasy :)

[Václav HFechs Švirga]

Jo taky nevím co s tím, ty W98 co tam jsou nevidím pcmcia. Nevím jestli je to chyba HW, nebo SW ;] (lepší ovladače, než tam jsou, sem nenašel). A jak je použitelný linux na takovém železe mám už odzkoušené ;). Asi tam ty W98 nechám a nainstaluju tam kupu dosovek :).

[kotyz]

me pcmcia jede, mam v nem 10/100 ethernet z aukra

[Václav HFechs Švirga]

Jj, taky mám - používám ve svém compaq presario (800 celeron, 196 MB ram, 30 GB disk tuším). Lepší noťas nemám - tady ale už arch šlape poctivě. Baterka vydrží hoďku. Do té toshiby síťovku zasunu, ale nic se nestane a v ovládacích panelech je aplikace pro pcmcii a ta hlasí oba sloty prázdné. Tak nevím :/.

[kotyz]

asi je to rozbity ...

[AsciiWolf]

145016-fs-amilo-pro-v2055-udrzba-2405704579142563876.jpg - Doporucuji cenzurovat ten CD-KEY od Woken, nez si jej nekdo opise...

[=^..^= AmigaPower®]

...to je osmička, nebo B v tom třetim pětičíslí?

[vencour]

Dík za připomenutí. Už jsou fuč.

[=^..^= AmigaPower®]

B????-?P???-??2??-???9?-????3

Tak co Vencoure, jak moc mně máš rád?

[vencour]

Pane doktore, mne všichni ignorujou ...
Další, prosím ...

Snad nějakej Google archiv by ten obrázek držel, jinak už k mání neni, stejně tak předpokládam, že ty wokna byly aktivovaný a už snad jinde nainstalovat nepůjdou? I proto by mi to snad mohlo být fuk.

[=^..^= AmigaPower®]

Nemam widle, ale jestli to chceš zkusit, tak kód mam.

[Salamek]

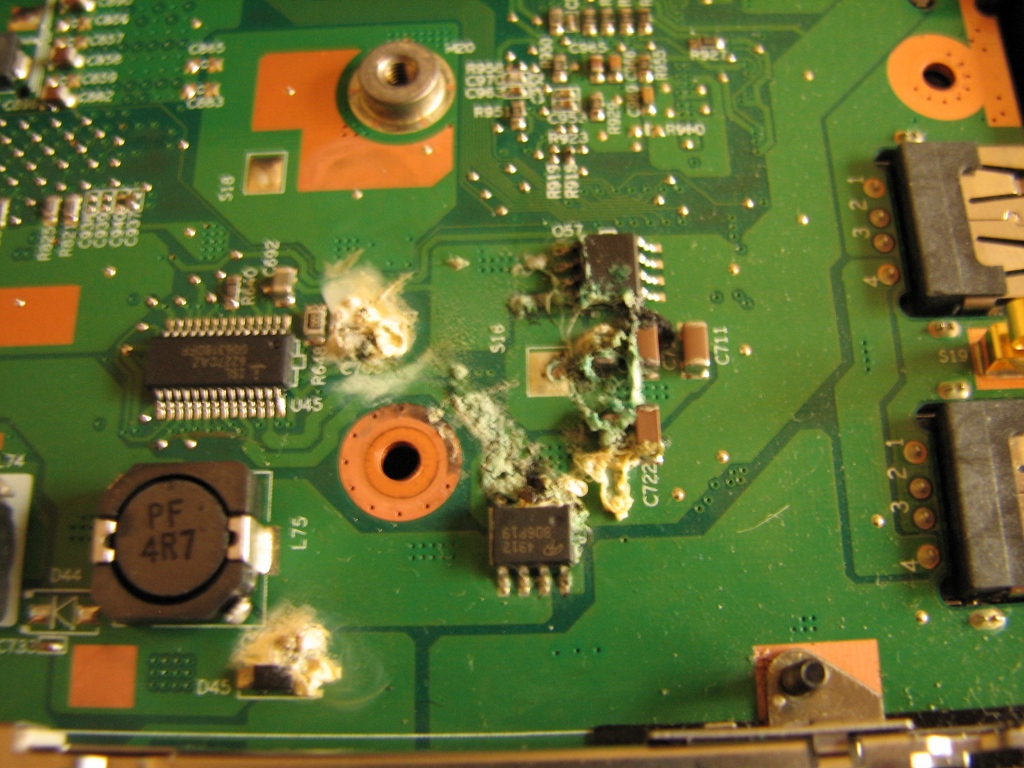

to "seskvarene" vypada jako polite od piva ci od nejake kapaliny a nasledna koroze (na mem AP jsem to cato vidal po bourkach ) staci opatrne ocistit sroubovakem a spendlikem tak aby jsi neposkodil ten SMD integrac , kondiky+odpory a hlavne cesty na desce, bordel mezi jednotlivimy piny integrace vyzen opatrne spendlikem

[kotyz]

podobny zeleny svinstvo sem uz parkrat oskrabaval z plosnaku nefunkcich dalkovejch ovladacu do kterejch vytekly baterky ...

[vencour]

Předpokládam, že by se mohlo stát, že budu mít jen jednu šanci s tim něco dělat, s čištěnim a tak, takže radši budu víc krát měřit a jednou řezat.
