PC skrinka Gembird Midi CCC-ML2

5.11.2012 18:03 | Přečteno: 1703× | pc skrinka | poslední úprava: 6.11.2012 15:03

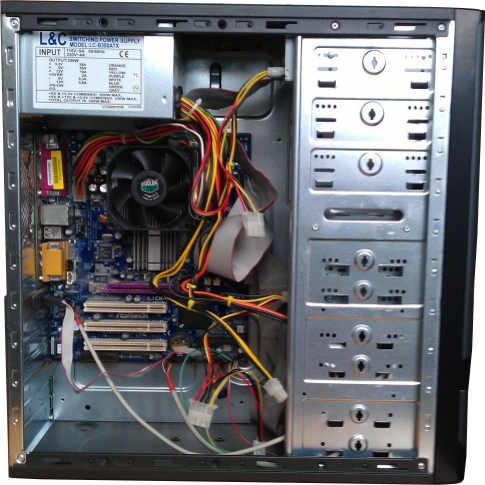

V tomto blogu budem popisovať montovanie základnej dosky do skrinky Gembird Midi CCC-ML2.

Úvod

Táto skrinka je vcelku pekná a ľahka. Samozrejme som si vedomy rizika, že takáto skrinka môže rezonovať v dôsledku vibrácii.

Montažne prislušenstvo

Prislušenstvo je základne. Jedna zaslepka, piezo a sada škrutiek, distančných stĺpikov.

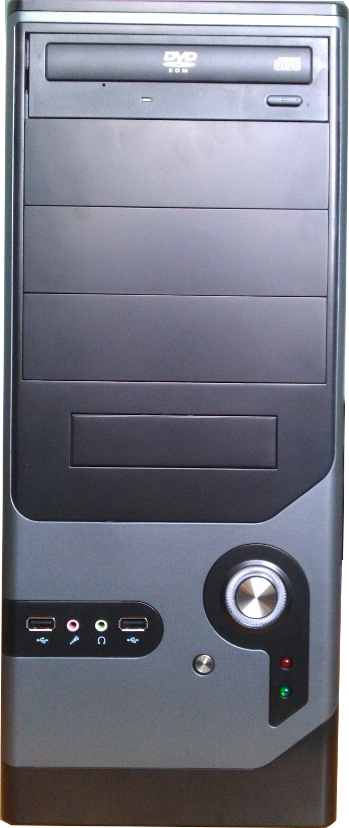

Predný panel skrinky

Predný panel je bežný typ panelu bez akýchkoľvek zbytočnosti. Prítomná je jedna krytka optickej mechaniky, ktorú som samozrejme demontoval, pretože nepasovala na daný typ optickej mechaniky. Ale ako dekorácia v prípade neosadenia mechaniky stačí.Ďalej sú pritomné základné prvky ovladania a signalizácie. Tlačidla power, ktoré je podsvietené a reset. Ledky power a činnosť hdd. Ako zaujimavosť uvediem, že ledka power nesvieti ale podsvietenie tlačidla power funguje. Samozrejmosťou sú dve USB a sluchadlový výstup a vstup mikrofónu. Uchytenie predného panela je podľa mňa dobre vymyslené, pretože ho držia samorezné skrutky a západky.

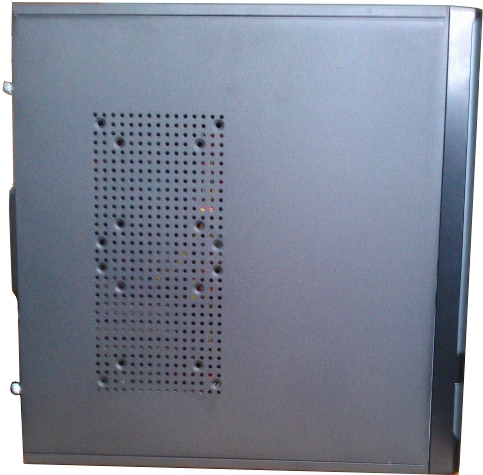

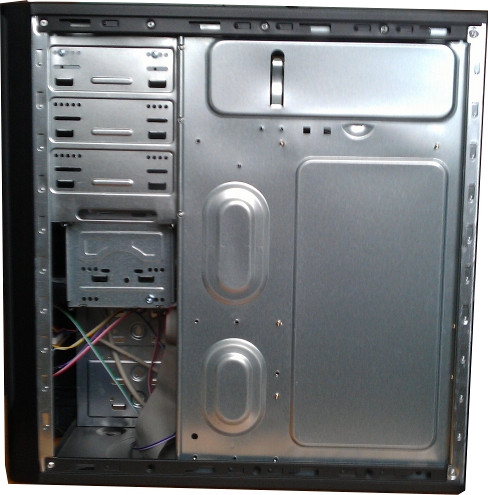

Bočný panel

Na bočnom panely sú pripravené dve pozície pre ventilátory dvoch veľkosti. Ako bonus dal výrobca rychloskrutky na ľavú bočnicu pri pohľade zpredu.

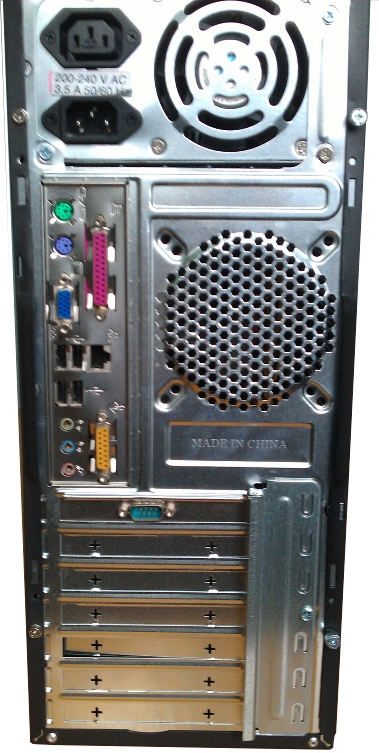

Zadný panel

Na zadnom panely je taktiež jedná pozícia pre ventilátor 8 cm veľkosti.Čásť pre prídavné karty je chránená krytom, ktorý je zaistený jednou skrutkou. Jednotlivé prídavné karty majú vlastné skrutky.

Na čo treba dávať pozor

V prvom rade je nutné skontrolovať obsah škatule, pretože ja som bral dve a jedna mala na bočnom plechu škrabanec. Ďalej odporúčam použitie priložených skrutiek na zaistenie bočnice, pretože iné skrutky s rovnakým zavitom môžu vytvárať dojem strhnutého závitu.

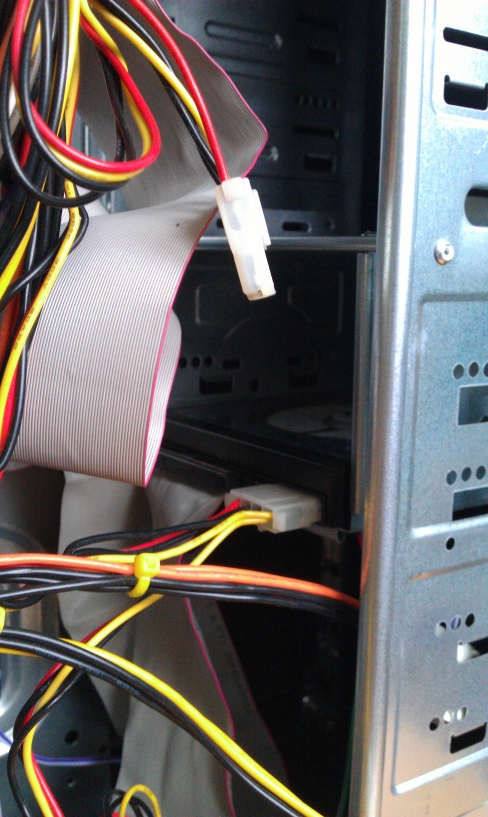

Montáž pevného disku je trochu problematická, pretože výrobca danej skrine navrhol úchyt pre 3.5" ako súčasť pozícii 5.25". Každý výrobca PC skriniek má iné riešenia.

Vrchná časť sú 5.25" pozície a spodná časť je 3.5" pozície. Riešenie daného problému je namontovať hdd pred montážou základnej dosky alebo demontážou čelného panela.

Montáž optickej mechaniky v prípade použitia krytky optickej mechaniky je nutné tiež demontovať zdroj. V prípade, že zdroj nie je namontovaný, tak stačí napasovať mechaniku, tak aby tlačidlo krytky fungovalo.

Záver

Napriek tomu, že ide o lacnú skrinku, môžem povedať,že je na dobrej úrovni. Ak nie je potrebná častá výmena komponentov, tak je táto skrinka ideálna.

Update

Update 06112012 13:49 : Skrytie fotiek na revíziu.

Update 06112012 15:00 : Zverejnenie nových fotiek skrinky. Zmazananie starých fotiek.



Obrázky

Komentáře

[skywaker]

pekne retro.... z vlastnej skusenosti mozem povedat uz nikdz vias ckrinku od Eurocase, C-Techu.. tato gembird sa dost podoba na Ctech Deluxe a ta bola total sracka ktora vybrovala ako delo.. radsej kupit low end od Cooler Master alebo inej znaky napr nejaku lacnu Fractal Design... ono niekto moze povedat ze na skrinke nezalezi. ale ja hovorim ze zalezi. kvalitna skrinka moze stlmit zvuk s chladicov takze ich nie je ani pocut.

[ewew]

Vybrácie možno spôsobovali prídavné ventilátory. Ja čo som testoval dosku v tejto skriny, tak som nezaznamenal nejaké zvýšeny hluk.

Používal si aj prídavné ventilátory ?

[skywaker]

nie mal som klasicku zostavu

s intel chladicom na cpu a graficka karta.. a 2 pevne disky.. mozno to trosku vybrovalo koli tym diskom, tym nechcem navodit dojem zeby boli zle upevnene a este ktomu dvd napalovacka.

teraz mam pc v skrinke Cooler Master Elite 361 a mam este jednu prazdnu skrinku Cooler Master Elite 311

obydve maximalna spokojnost

[|🇵🇸]

Papír je známý přenášením vibrací.

[Ovocníček]

Vybrácie možno spôsobovali prídavné ventilátory.

Fukary moc vibrací neudělají - zato pevné disky, ouha! Samy o sobě se třeba moc hlučné nezdají, ale když se napevno přišroubují do pozice, tak okamžitě rozkmitají skříň (ať jsou plechy tlusté nebo tenké) a udělá to takové na první pohled nenápadné, ale ve skutečnosti dost silné hučení.

Řešením je nemontovat pevné disky do pozic ve skříni. Někteří lidé je věší na gumy od trenek (jsem se díval na http://extrahardware.cnews.cz/clanky/bastlirna-aneb-nejsilenejsi-kreace-uvnitr-pc-obrazem), nebo vytvořit něco jiného, kde by disk nebo koš s disky nebyl pevně přichycený ke skříni, nýbrž aby mezi tím byl nějaký měkký tlumící materiál.

[SPM]

Moje skříň měla přibalené silentbloky, teda spec. šrouby s gumou, kde ta guma dělí disk od klece. Dát tona gumu od trenek je tak akorát na to ten disk zničit :)

[Dreit]

Někteří lidé je věší na gumy od trenek

Mám takhle pověšený dva Samsung disky v RAIDu a nejvíc mi vadí zvuk toho, jak se ve zdroji protlačuje vzduch skrz díry ve skříni

[Ragzid]

Ja jsem asi zaspal dobu, nebo se mi zda, ze nekdo vynalezl stroj casu, a my jsme zpatky tak o 10 let?

Aspon ta deska na to vypada...

[Michal Fecko]

+1 Severny mostik a juzny mostik, paralelny disk... WOW...

[ewew]

Rozmýšlal som, že či tu dosku nezaretušujem.

[Ovocníček]

A to ještě nikdo nezačal kvičet o tom zdroji LC Power :)

[SPM]

Teda, chápu že se na pěkné a povedené skříně píšou recenze, fotí se, apod. Ale má to cenu dělat u narychlo zohýbaného tenkého plechu za pár korun? :D

[w4rr10r]

Odstrašující příklad.

[ewew]

Spominaná skrinka vyzerá hrozne ?

Napísal som blog o tom, pretože keď už to skladám, tak to aj nafotím. Je to fotené mobilom. Mal som vtedy zlé svetlo a blesk na telefone nebol výhra.

[Michal Fecko]

Nekomentuje ale vyhotovenie fotky ale to co fotka zobrazuje. A pri tom nepomoze ani lepsi fotak ani lepsie svetlo

[|🇵🇸]

Gembird je známý výrobce kvalitních počítačových komponent a příslušenství. Jejich špičková technologie a volba těch nejmodernějších materiálů zajišťují vynikající vlastnosti skříně včetně snadné přenositelnosti díky hmotnosti pouhé tři kilogramy (je to jako s bicykly, čím lehčí, tím lepší). Takové parametry tvoří v kombinaci s cenou neuvěřitelných 500 korun neodolatelnou kombinaci.

[AsciiWolf]

[Ovocníček]

Teda, chápu že se na pěkné a povedené skříně píšou recenze

Jenž pod tím "pěkná a povedená" se většinou skrývá komediální cena 2-4 tisíce, což je s prominutím volovina vysolit za skříň. Lowend, který taky poslouží, nikdo moc na vědomí nebere. Zbytečně se tak vytváří dojem, že do kastle se fakt musí investovat, protože jinak budete celý život nešťastný nebo co.

[|🇵🇸]

Bohužel nevím o nové skříni pod litr, která by nebyla papírová. Dokonce ani do dvou litrů to není velká sláva. Mám CM Silencio 550, s ohledem na nehlučnost vybírané ventilátory a disk v chladící krabici, takže za ty dva tisíce tichou skříň mám, ale zase je to na úkor výkonu/chlazení.

Problém je v tom, že čeští obchodníci se nebojí za slušné skříně, které se na Západě prodávají kolem $100, chtít skoro čtyři tisíce korun.

[SPM]

Jenže u těch levných je to prašť jak uhoď a ty rozdíly tam budou minimální, takže co porovnávat v recenzi? Ono když se někdo spokojí s papírem, nevadí mu vibrace, tak ať klidně tu levnou skříň koupí :)

[DanBlack]

Retrorecenze? Povedená... 8-)

[gtz]

Co to je? recenze montáže case z roku 2000

[ewew]

Neviem prečo riešite aká je tam doska namontovaná.

Tu ide hlavne o to ako do tej skrine dostať dosku v rozumnom čase a ako sa vyhnúť zbytočnému zdržaniu.
