Retransmisia DVB-T do IP streamu

28.12.2015 18:53 | Přečteno: 3605× | linux |

Kedze vlastnim maly domaci linuxovy server, napadla ma myslienka, preco si nevytvorit v sieti malu IP televiziu.
V dnesnej dobe, ked sa ceny usb tunerov pohybuju na urovni jednotiek euro, som sa rozhodol, ze pokryjem aspon 3 multiplexy (stvrty mux je plateny a ja nevlastnim dekodovaciu kartu).
Cez aliexpress som zakupil 3 kusy zhodnych DVB-T tunerov (celkova investicia 22€). Konkretne sa jedna o toto zariadenie. Obsahom bol samotny usb tuner, externa antena, dialkove ovladanie a volajake CD, asi s ovladacmy pre MS win.
identifikacia pod linuxom:

Bus 001 Device 008: ID 0bda:2838 Realtek Semiconductor Corp. RTL2838 DVB-T

Strcil som vsetky tunery do usb hubu, napajaneho adapterom 5V 2A a nainstaloval som tvheadend. Kedze sa mi nepodarilo skompilovat tvheadend z gitu, postupoval som pridanim adresy do source listu, updatom a naslednou instalaciou


nano /etc/apt/sources.list
deb http://apt.tvheadend.org/stable trusty main
apt-get update
apt-get install tvheadend

Instalacia uz tymto sposobom prebehla bez problemov. Pocas instalacie este budete vyzvany na zadanie mena a hesla
Spustenie, zastavenie reload aplikacie sa robi klasicky cez service

service tvheadend start/stop/reload

TVheadend sa nainstaluje do

/home/hts/.hts/tvheadend

kde su aj vsetky konfiguracne subory. Konfigurovat tvheadend je mozne bud pomocou konfiguracnych suborov ulozenych (vid vyssie) alebo cez web rozhranie. Ja ako linuxovy amater som si vybral konfiguraciu cez web. Ak tvheadend bezi, presvadcit sa mozeme prikazom

service tvheadend status

tak sa mozeme prihlasit cez web rozhranie zadanim adresy

http://ip_adresa_stroja_kde_bezi_tvheadend:9981

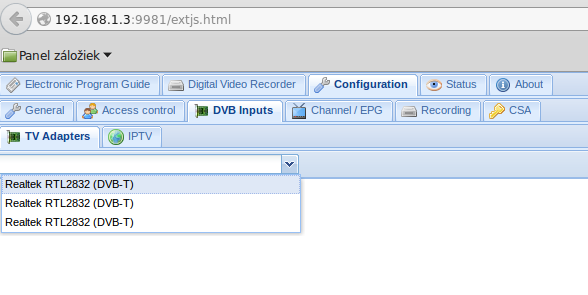

Po zadani spravneho mena a hesla klikneme na >> configuration >> dvb inputs a nasledne v rolovaciom menu "select tv adapter" si mozeme zvolit adapter, ktory chceme konfigurovat. Na obrazku je vidiet (ako som spominal na zaciatku) ze mam v systeme 3 rovnake usb tunery. Vyberiem prvy adapter a ide sa konfigurovat:

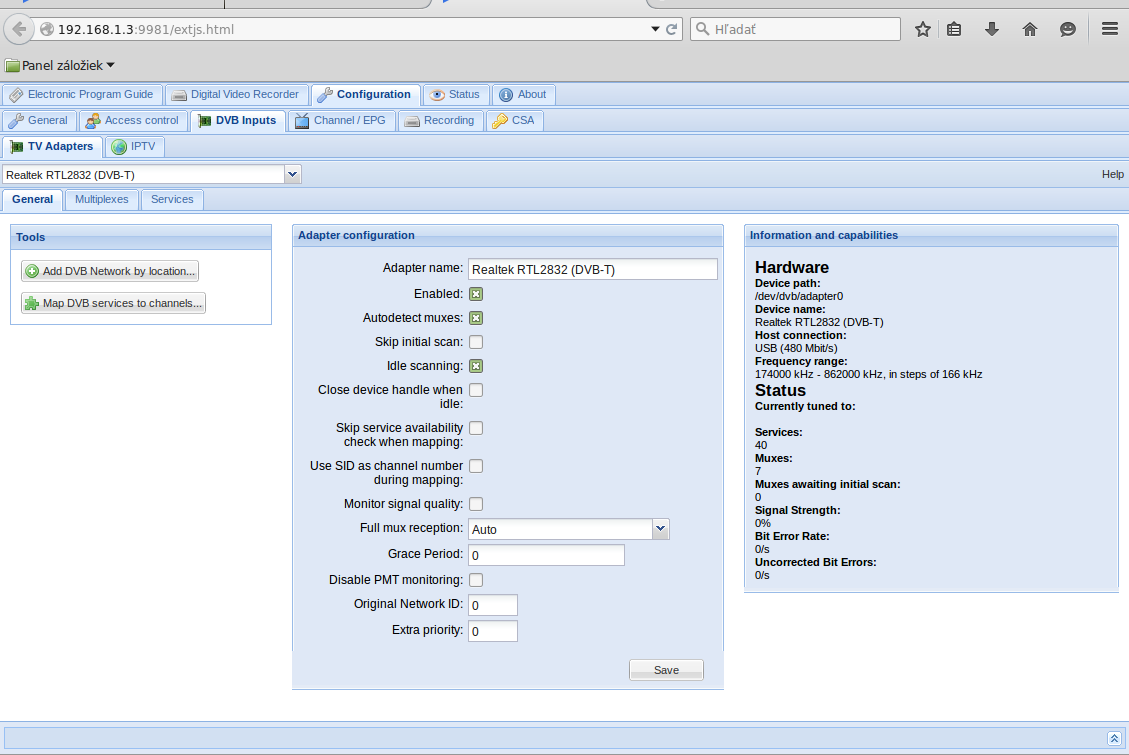

Na karte "Adapter configuration" je potrebne zaskrtnut "enabled", "Idle scanning" a ak nepoznate s akymi parametrami vysielaju muxy v okoly, tak zakrtnete aj "Autodetect muxes" (tvheadend obsahuje aj prednastavene muxy pre vacsinu krajin a ich vysielacov).
Ak poznate parametre danych muxov, staci sa prepnut na kartu "Multiplexes" a zadat parametre rucne. Ja som zadaval parametre rucne a to z vysielaca Kralova hola. Napr. pre Slovensku Republiku su frekvencie na tomto webe pre vsetky 4 muxy + regio.
Technicke parametre su tu

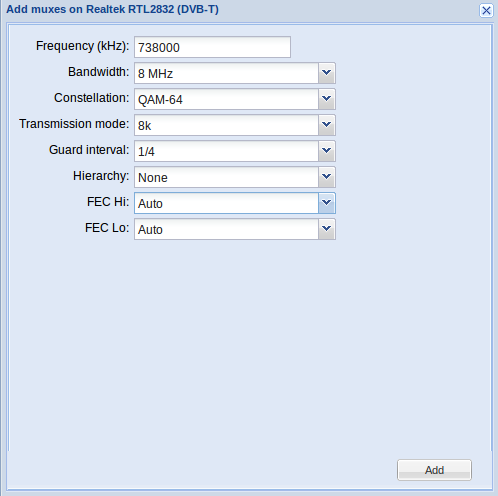

Napr. pre treti mux, ktory vysiela na 54 kanaly, vyzera scanovacia tabulka asi takto:

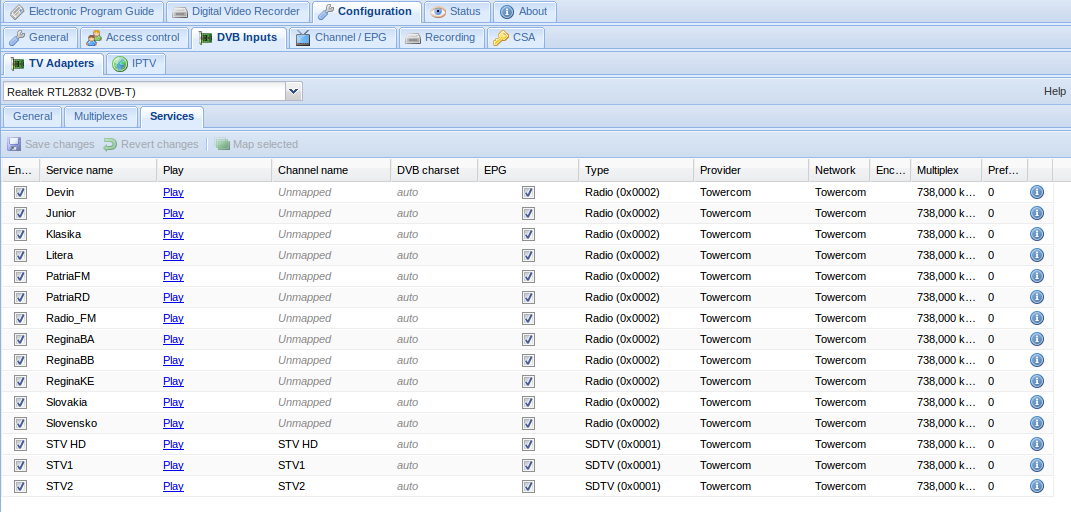

Klikneme na "add" a dany mux sa zapise do konfiguracneho suboru, nasledne ho tuner preskenuje a vypise najdene kanaly, ktore najdeme na dalsej karte "Services"

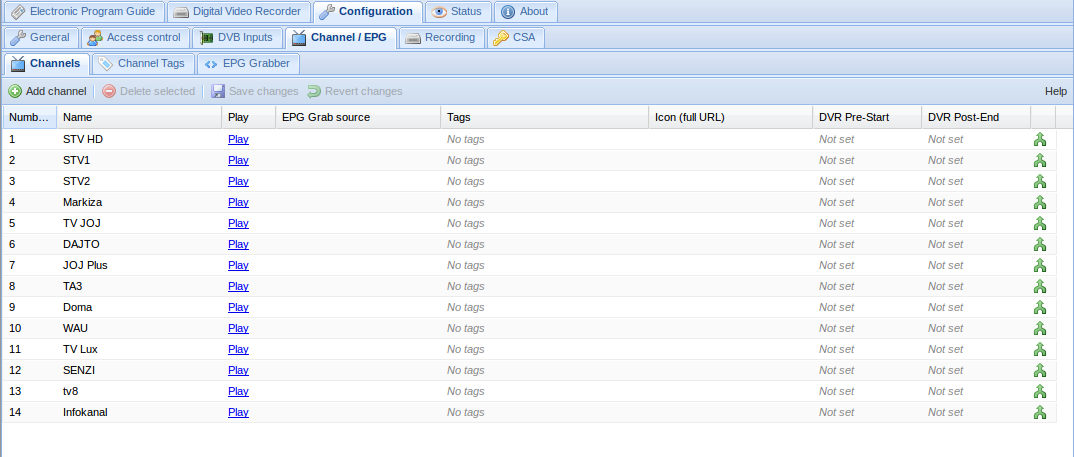

Kanaly, ktore chceme mat v zozname (channelliste) oznacime a klikneme na "Map selected". Ak klikneme na kartu "Channel/EPG vidime uz zoznam kanalov, ktory si mozeme usporiadat ako chceme (musime pridelit kanalu cislo na ktorom chceme aby bol v zozname).


Jeden tuner dokaze streamovat do siete kanaly v ramci jedneho muxu. Cize ak na jednom muxe vysiela 5 kanalov, tak tuner v realnom case vysiela do siete 5 kanalov.
Kedze mam 3 tunery a na kazdom tunery som si preskenoval jeden mux, tak do siete dokazem streamovat 14 kanalov. Jeden mux ma datovy tok oklo 20 Mbps, takze celkovy datovy tok ak by bola vyuzita cela kapcita muxu a streamoval by som do siete vsetky kanaly sucasne, by bol cca 60 Mbps.
Co sa tyka zataze CPU, tak tvheadend si ukroji len minimum, cize zataz na CPU a RAM nie je takmer ziadna
Ako klienta, velmi odporucam KODI (XBMC). Je potrebne doinstalovat (vo windows staci zaskrtnut) aj pvr addon pre tvheadend. KODI si nacita z tvheadend komplet stream vratane audio stop, txt a epg.

Obrázky

Komentáře

[MarSarK]

Existují krásné čtyř tunnerové karty:

http://www.tbsdtv.com/products/tbs6205_dvb_t2_quad_tuner_pcie_card.html

[hlasovani]

Nutný PCIespres slot je nevýhoda.

[Jendа]

Nefunguje na tom rtl-sdr a je to 5x dražší než autorovo řešení.

[hlasovani]

A navíc drahé. 166$ za jednu kartu. Ve srovnání s tím 4 USB tunery 9$ za jeden kus je 4,5x levnější.

[sigma]

- USB tunery mají někdy tendenci po delším čase tuhnout (možná lze řešit dobastlením lepšího chlazení).

- Pro televizi na podpoře rtl-sdr asi nezáleží, ne?

- Odkazovaná karta umí DVB-T2 (u nás zatím nevýznamné), a DVB-C -- hlavně kvůli tomu díky za tip, fungujících a rozumně dostupných DVB-C karet pro Linux je fakt málo, natož se 4 tunery. U nás navíc máme DVB-C bez scrambling systému (krom HBO), takže by s tím neměl být žádný problém.

BTW, je XBMC nebo jiné linux-based řešení už v takovém stavu, že je to spolehlivostí a snadností/přehledností ovládání srovnatelné s jednoúčelovými rekordéry? Neměla by to teda být tak vysoká meta; naposledy jsem asi před rokem koupil HDD rekordér od Samsungu za asi 10k, a to GUI je dost šílené - i tak se to ale rodiče naučili obsluhovat, a spolehlivost je 100%. Co je ovšem k vzteku, že i "FTA" programy to nahrává nějak šifrovaně (jak na interní tak na externí disk), a na interní disk není rozumný přístup přes síť ani pro nahrání vlastního obsahu...

[jany2]

IPTV u nas v LAN sieti nie je az tak vytazena, ale ak si niekedy zapnem vecer KODI a sledujem TV, tak nikdy nic neseka ani nemrzne. Server mam v chladnej miestnosti (v lete je tam zase velmi horuco (ale pridavam tam v lete FAN, ktory fuka na tunery (v buducnosti ak by bol problem, planujem dat z neho dole plastovy kryt a ofukovat priamo cip))).
IPTV som rozbehal aj cez web prehliadac (funguje to ale len v mozille) a spustil som vsetko co sa vyiela (okrem STV HD a promo volna telka). Bola to dost zatas na CPU (samozrejme aj RAM) alltv ale islo to :)
Bol by som rad ak by bolo mozne IPTV sledovat priamo cez web brovser aj s txt, epg a vsetkymi audio stopamy, ale zatial som nenasiel take riesenie. Davnejsie som na nete videl, kde jeden chlapik na to spravil php aplikaciu, ale nebolo to asi public.

[beer]

DVB-C je kódované, a myslím že v dnešní době asi všude. Nebo nevím, kde je to "u nás". Například UPC používá pro DVB-C karty a set top boxy conax a pro horizon hdpvr mediabox používá tuším nagravision, a to tuším pro úplně všechny DVB-C programy. Volné programy pouští pouze přes DVB-T. U set top boxů a ca modulů na systému conax je potřeba mít spárované číslo karty se set top boxem nebo ca modulem, kde se používá.

[sigma]

Ano, DVB-C je obvykle kódované, proto na to extra upozorňuju, že v mém případě není. Nejde o UPC, ale o místní kabelovou televizi ve městě s cca 20k obyvateli, kam kódování ještě nedorazilo CA modul + karta je třeba jen pro balík HBO, ostatní programy v DVB-C jsou volně. Omezená nebo plná nabídka se řeší stejně jako dříve u analogu zapojením kabelu na příslušný výstup frekvenčního filtru.

V případě scramblingu tuším problém s párováním CAM/karta - proto mají některé DVB-C PCI karty možnost připojení CA slotu, čímž se to celé dost komplikuje. Nevím, jestli už to nějaký softCAM dokáže řešit.

[Jezekus]

Mam TVHeadend na ARM krabicce a funguje to paradane, jako klienta mam RPi2.

Tento clanek me inspiroval a zkusil jsem updatnout, k memu prekvapeni jsem zjistil, ze v repozitari se jiz objevila verze 4.0, vam by to znatelne usnadnilo spravu jednotlivych adapteru, protoze je mozne je pojmenovavat.

[Jozef]

Mam satelitny prijimac AMIKO HD8150 - ako si mozem streamovat kanaly po lokalnej sieti ? Da sa to vobec ?

[jany2]

Skus tuna ale predpokladam, ze to bude bieda, neni to linux.

[Max]

Ahoj, jak je to stabilní? Resp. jaký máš uptime s těma tunerama?
Díky
Zdar Max

[jany2]

Nazdar

 10:33:53 up 73 days, 21:27,  1 user,  load average: 0,16, 0,08, 0,06

Ako som spomenul vyssie, tie tunery nie su velmi zatazovane (tv sa v LAN sleduje obcas). Ak si zapnem KODI vecer, tak normalne sledujem bez zaseku aj 2-3 hod (dlhsie nevydrzim :D).
Mohol by som poprosit susedov, ktori su v LAN aby to v rovnakom case zapli (ale nechcem ich nutit (ja mam sice doma 4 PC + TV, ale ...)).
Mam to v miestnosti, kde sa nekuri (momentalne je tam 8°C), tunery su na omak chladne. Je mozne, ze ak by sa to zatazilo napr. 5-6 klientami, tak by to az take stabilne nebolo (chcelo by to otestovat hmm ...).

[Max]

Já mám server pod střechou, -10 v zimě, +50 v létě. Ale nemyslím si, že by teplota jako taková měla velký vliv na stabilitu. Většinou je to o usb, chipu, driverech.
Jako, uptime vypadá dobře (navíc ještě s usb rozbočovačem), celé to vypadá levně a lákavě.
Zdar Max

[jany2]

Prihodim este zapar obrazkov

[nanuk]

Super nápad, v šuflíku sa mu váľa jeden DVB-T USB tuner, tak sa zajtra pohrám:) btw, super skrinka na serverík ;)

[Dreit]

To je ale krásný

[tuxmartin]

Doporucuju vytvorit si soubor TV.xspf s obsahem:

<?xml version="1.0" encoding="UTF-8"?>
<playlist xmlns="http://xspf.org/ns/0/" xmlns:vlc="http://www.videolan.org/vlc/playlist/ns/0/" version="1">
	<title>TV DVB-S2</title>
	<trackList>

		<track>
			<location>http://rpi.lan:9981/playlist/channels</location>
			<title>TV DVB-S2</title>
			<extension application="http://www.videolan.org/vlc/playlist/0">
				<vlc:id>0</vlc:id>
			</extension>
		</track>

	</trackList>
	<extension application="http://www.videolan.org/vlc/playlist/0">
			<vlc:item tid="0"/>
	</extension>
</playlist>

Staci zmenit adresu v <location>. Krasne pak jde prehravani ve VLC.

Dulezita je url http://1.2.3.4:9981/playlist/channels

Idelani nastavit uzivatele * bez hesla, aby se VLC stale neptalo na heslo.

[jany2]

Je mozne aj s heslom, ale url potom vyzera takto

http://meno:heslo@1.2.3.4:9981/stream/channelid//1

Avsak s vlc mi to neslo celkom korektne, ako keby nestihala cache (cukalo sa to)

[cherpa u#busha]

TVheadend sa nainstaluje do/home/hts/.hts/tvheadend

Pekna prasarna...

[jany2]

No sorry, v skripte v /etc/init.d je path (ale ja som linuxak amater a skor ma zaujmaju configy ako to kde je binarka) :)

[tuxmartin]

TVheadend sa nainstaluje do/home/hts/.hts/tvheadend

Pekna prasarna...

TVheadend je na githubu, muzes to odprasit a poslat pull request

[Radek]

Ahoj, jak je to se stramováním? Běží pořád nebo jen když je nějaký klient aktivní? Možná je to hloupá otázka pro znalé věci, ale mne to z popisu jasné není. Jde mi o to, pokud žádný klient není připojený, zda se do sítě něco ze serveru aktivně posílá (myšleno stream). Díky

[jany2]

Ne nic sa neposiela. Posiela sa az vtedy, ked to klient pozaduje
