Každý tišťák někam vede.. co takhle přiletovat licny tam kde ten tišťák vede a nadrzo to přiletovat k tomu vytrženému konektoru?

Už to rozbité je, teď je jen otázka zda se to podaří opravit.

[Jardík]

On ten jeden vypadá, že nevede nikam. Asi vede někam do další vrsvy desky a pak někam. Od těch dalších vedou 2-3 cestičky, které jsou vidět shora, kdo ví, jestli nevedly i někam dolů

[Radovan]

Připoj tam obyčejný ventilátor přímo na napájení, dohraj ty hry, pak ten šmejd zahoď a už nikdy nekupuj nic od Sony.

[Jardík]

To bude nedorozumění, mně se neutrhnul konektor ventilátoru, ale zdroje.

[Radovan]

Sorry, to jsem cestou do postele přemžournul. Takže potřebuješ buď schéma nebo druhý stejný kus, kde proměříš kam to vevnitř vede, abys připojil kabely tam. Druhá půlka platí stále

[Blaazen]

To je teda šmejd. Konektory by se mě propájet skrz a ne jen takhle na povrch vícevrstvého PCB.

[Jendа]

Bohužel třeba through-hole microusb aby člověk pohledal… A s oblibou používání microusb pro nabíjení + rozšířením kabelů s velmi tuhými zámky bude utržených konektorů přibývat.

[pc2005]

Dvoustupňové kurvítko, nejdřív donutí člověka rozmontovat konzoli a pak se urve napájení .

Se divím že má jardík uzavřený software běžící pod nějakým hypervizorem :-O.

Ale abych taky byl konstruktivní tak: minimálně dva vodiče jsou na power ploškách (taková ta velká část mědi), ty nejsou problém napajet prakticky kamkoliv. Via PCB propojky se IMO utrhnout nemůžou, takže to na ně můžeš naletovat a u zbytku musíš holt opatrně přiletovat novej kablík s třeba čokoládou :-P na zbylou měď nebo měď u blízké součástky.

P.S. Udělej detailnější foto...

[Petr]

Zkusim pozdeji udelat vetsi foto. Na desce to uz neni med, ale ten material desky. Med zustala na vyvodu konektoru "nalepena" take na materialu desky. Ty cesty jsou mrnave a je blbe poznat na ktrou soucastku jdou. Jinak napajeni to je, ale uz usmernene ze zdroje, takze kondik neni

[pc2005]

Však chápu normální utrhnutí, ale to jde i tak opravit.

By mě zajímalo jakou silou jsi to trhal teda :-P.

Napájení půjde do kondíku vždy i kdyby tam bylo Vcore pro SoC (což nebude). CMOS potřebujou kondíky u čipu pro filtraci rušení a pro nárazové pulzy (protože odebírají jen na hranách hodin, ale zato skoro do zkratu).

Nehledě na to že máš kondík hnedka u dvou power pinů.

[Jendа]

Na fotce to není moc vidět, ale pravý kontakt asi vede na plochu se 4 prokovama a levý na celý zbytek. A pokud je to napájení, tak určitě bude na desce nějaký relativně velký kondenzátor, na kterém je to dostupné taky.

[Ovoce]

Jo, jestli je to napájení, tak by to IMHO mělo být tak nebo onak opravitelné.

[David Ježek]

Od pohledu banalita, kterou bych si troufl spravit svou 50 let starou 75W trafopájkou. Ale dovolím si poradit jiný postup: ty utržené plošky nemusí být s ohledem na nízký proud a napětí dokonale spojeny. zkus kolem nich kápnout trošililinku vteřinového lepidla, urvaný konektor k tomu PEVNĚ přitlačit a ještě to posichrovat nějakým kusem houbičky, která to bude přitlačovat o kryt. Je to prasárna nejvyššího kalibru, ale překvapivě často funkční .

[Ovoce]

Jestli je to napájení fošny a APU od zdroje, tak tam asi malej proud nebude, podle žravosti konzole klidně přes 10 A, ne (při 12V)?

[Jardík]

Na zdroji je 4.3V/1.5A a 12V/16A

[Jardík]

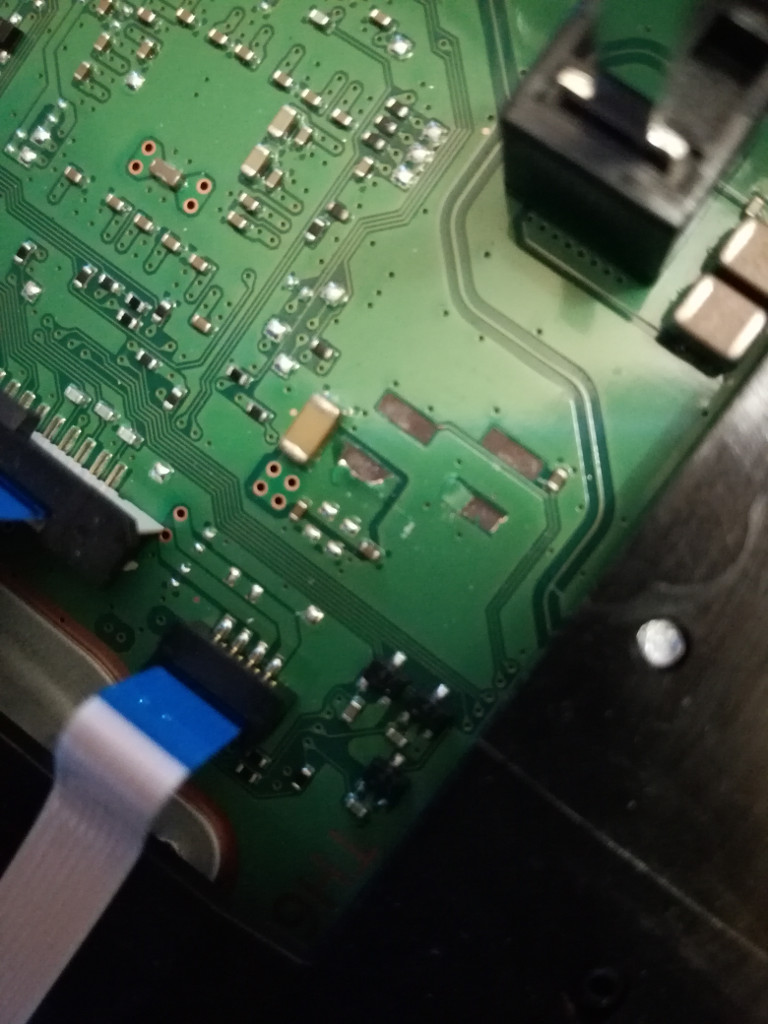

Přidal jsem další 2 obrázky, na desku a konektor.

[vlastikroot]

Uplne v pohode, je jen potreba odskrabat tu masku z medi (levy a pravy kontakt dole), dalsi kontakt je na plossce kondenzatoru (pravy nahore) a posledni vede do radky prokovu - tam se to odskrabe a zapaji taky. Fakt banalita. Doporucuju pouzit kvalitni olovnaty cin.

[⧠ A = 0]

Vykašli se na hraní. To je jen marnění času, který by se jinak dal věnovat Revoluci.

[_]

PS4 primo nemam, ale vsechny leathermany cistim normalne umytim ve drezu jarem.

[Bedňa]

Úplne v pohode.

Podľa fotografie, tam naletujem štyri kábliky a tie spojím s konektorom.

1. Ľavý kontak tam má dosť veľkú plochu.

2. Horný kontakt ide na tú tenkú cestičku.

3. Pravý kontakt ide na odpor.

4. Spodný kontak je evidentne mínus a väčšina plochy dosky. (nemusí to byť zaručene mínus, ale pokrýva väčšinu dosky)

[pc2005]

4. Spodný kontak je evidentne mínus a väčšina plochy dosky. (nemusí to byť zaručene mínus, ale pokrýva väčšinu dosky)

Stačí propípat u nějakých prokovů na kostru (USB třeba) .. pozor pípá i VCC proti zemi než se nabijí kondíky (nutno teda sledovat i odpor na displeji, takovejch <10 ohmů je v pohodě IMO)

Jinak spodní kontakt jde na ten kondík u levýho, není třeba nic pípat .

Osobně teda ten horní považuju za nejtěžší. Jinak neoškrábával bych to až k utrhnuté sekci, aby se utrhávání mědi nešířilo. Je možný že se ten burried spoj vynoří ještě před nějakým BGA na nějaké lehko přístupné součástce, obvykle putuju měřícím hrotem po desce.

PS4 předpokládám nemá nic jako otevřené/leaklé schéma že?

Jinak každý přiletovaný drát pořádně přilepit ať se zase neutrhne.
