Čištění PS4

10.6.2017 20:22 | Přečteno: 5601× | Jiné | poslední úprava: 11.6.2017 14:13

Poslední dobou mi v PS4 začal hučet ventilátor. Podle videí na youtube jsem se pustil do rozebírání, že profouknu ventilátor a žebra chladiče, v domnění, že opět ztichne. A ztichnul, buhužel úplně. Na videu odpojovali kablík zdroje s komentářem "zatáhněte nahoru a on vyleze". Zatáhnul jsem, jenže kablík nevylezl z konektoru, ale konektor vylezl z desky i s kablíkem. Přiletovat asi není kam, vytrhlo to i kus tišťáku z té desky. Teď babo raď. Stojím před dilema koupit nebo nekoupit novou konzolu. Na PS4 mám spoustu rozehraných her, jenže při vložení disku do nové konzole to prý celý disk reformátuje. Nějak se to šifruje klíčem závislím na sériovém čísle konzole nebo co. Data z toho nikdo nedostane. Hrát všechno od znovu, když skoro nemám na nic čas, to mě moc neláká.

Update 11.6.2017 14:13

Přidány další dva obrázky

Obrázky

Komentáře

[Chytrex]

Každý tišťák někam vede.. co takhle přiletovat licny tam kde ten tišťák vede a nadrzo to přiletovat k tomu vytrženému konektoru?

Už to rozbité je, teď je jen otázka zda se to podaří opravit.

[Jardík]

On ten jeden vypadá, že nevede nikam. Asi vede někam do další vrsvy desky a pak někam. Od těch dalších vedou 2-3 cestičky, které jsou vidět shora, kdo ví, jestli nevedly i někam dolů

[Radovan]

Připoj tam obyčejný ventilátor přímo na napájení, dohraj ty hry, pak ten šmejd zahoď a už nikdy nekupuj nic od Sony.

[Jardík]

To bude nedorozumění, mně se neutrhnul konektor ventilátoru, ale zdroje.

[Radovan]

Sorry, to jsem cestou do postele přemžournul. Takže potřebuješ buď schéma nebo druhý stejný kus, kde proměříš kam to vevnitř vede, abys připojil kabely tam. Druhá půlka platí stále

[Blaazen]

To je teda šmejd. Konektory by se mě propájet skrz a ne jen takhle na povrch vícevrstvého PCB.

[Jendа]

Bohužel třeba through-hole microusb aby člověk pohledal… A s oblibou používání microusb pro nabíjení + rozšířením kabelů s velmi tuhými zámky bude utržených konektorů přibývat.

[pc2005]

Dvoustupňové kurvítko, nejdřív donutí člověka rozmontovat konzoli a pak se urve napájení .

Se divím že má jardík uzavřený software běžící pod nějakým hypervizorem :-O.

Ale abych taky byl konstruktivní tak: minimálně dva vodiče jsou na power ploškách (taková ta velká část mědi), ty nejsou problém napajet prakticky kamkoliv. Via PCB propojky se IMO utrhnout nemůžou, takže to na ně můžeš naletovat a u zbytku musíš holt opatrně přiletovat novej kablík s třeba čokoládou :-P na zbylou měď nebo měď u blízké součástky.

P.S. Udělej detailnější foto...

[Petr]

Zkusim pozdeji udelat vetsi foto. Na desce to uz neni med, ale ten material desky. Med zustala na vyvodu konektoru "nalepena" take na materialu desky. Ty cesty jsou mrnave a je blbe poznat na ktrou soucastku jdou. Jinak napajeni to je, ale uz usmernene ze zdroje, takze kondik neni

[pc2005]

Však chápu normální utrhnutí, ale to jde i tak opravit.

By mě zajímalo jakou silou jsi to trhal teda :-P.

Napájení půjde do kondíku vždy i kdyby tam bylo Vcore pro SoC (což nebude). CMOS potřebujou kondíky u čipu pro filtraci rušení a pro nárazové pulzy (protože odebírají jen na hranách hodin, ale zato skoro do zkratu).

Nehledě na to že máš kondík hnedka u dvou power pinů.

[Jendа]

Na fotce to není moc vidět, ale pravý kontakt asi vede na plochu se 4 prokovama a levý na celý zbytek. A pokud je to napájení, tak určitě bude na desce nějaký relativně velký kondenzátor, na kterém je to dostupné taky.

[Ovoce]

Jo, jestli je to napájení, tak by to IMHO mělo být tak nebo onak opravitelné.

[David Ježek]

Od pohledu banalita, kterou bych si troufl spravit svou 50 let starou 75W trafopájkou. Ale dovolím si poradit jiný postup: ty utržené plošky nemusí být s ohledem na nízký proud a napětí dokonale spojeny. zkus kolem nich kápnout trošililinku vteřinového lepidla, urvaný konektor k tomu PEVNĚ přitlačit a ještě to posichrovat nějakým kusem houbičky, která to bude přitlačovat o kryt. Je to prasárna nejvyššího kalibru, ale překvapivě často funkční .

[Ovoce]

Jestli je to napájení fošny a APU od zdroje, tak tam asi malej proud nebude, podle žravosti konzole klidně přes 10 A, ne (při 12V)?

[Jardík]

Na zdroji je 4.3V/1.5A a 12V/16A

[Jardík]

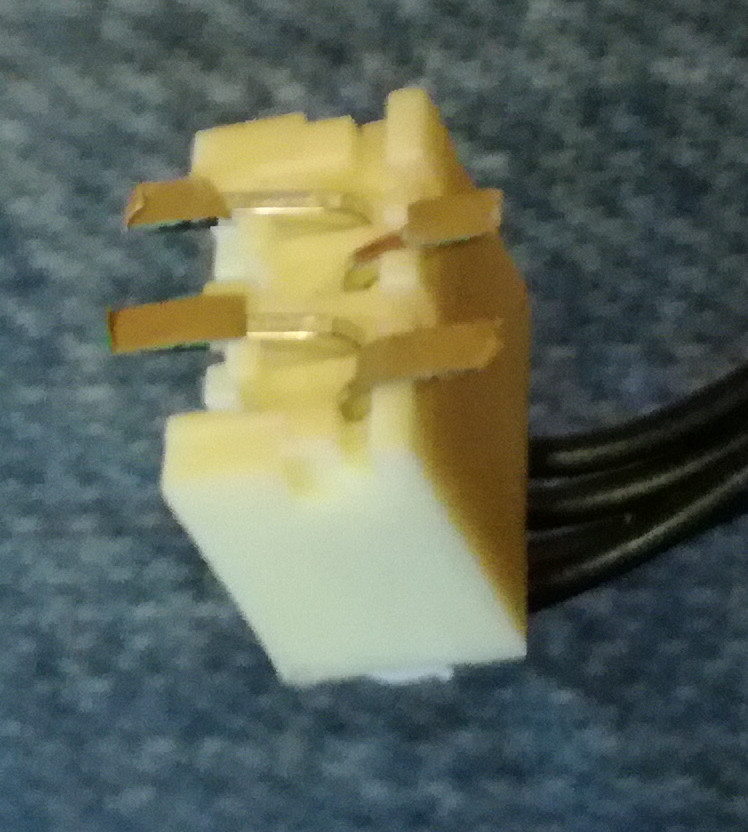

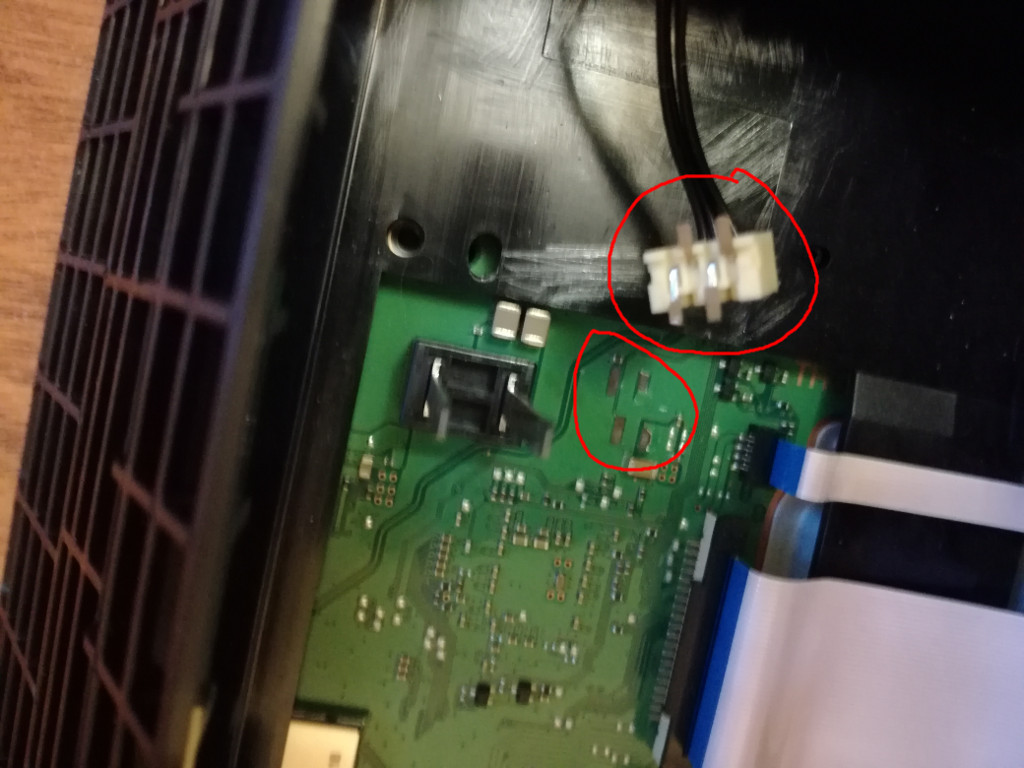

Přidal jsem další 2 obrázky, na desku a konektor.

[vlastikroot]

Uplne v pohode, je jen potreba odskrabat tu masku z medi (levy a pravy kontakt dole), dalsi kontakt je na plossce kondenzatoru (pravy nahore) a posledni vede do radky prokovu - tam se to odskrabe a zapaji taky. Fakt banalita. Doporucuju pouzit kvalitni olovnaty cin.

[⧠ A = 0]

Vykašli se na hraní. To je jen marnění času, který by se jinak dal věnovat Revoluci.

[_]

PS4 primo nemam, ale vsechny leathermany cistim normalne umytim ve drezu jarem.

[Bedňa]

Úplne v pohode.

Podľa fotografie, tam naletujem štyri kábliky a tie spojím s konektorom.

1. Ľavý kontak tam má dosť veľkú plochu.

2. Horný kontakt ide na tú tenkú cestičku.

3. Pravý kontakt ide na odpor.

4. Spodný kontak je evidentne mínus a väčšina plochy dosky. (nemusí to byť zaručene mínus, ale pokrýva väčšinu dosky)

[pc2005]

4. Spodný kontak je evidentne mínus a väčšina plochy dosky. (nemusí to byť zaručene mínus, ale pokrýva väčšinu dosky)

Stačí propípat u nějakých prokovů na kostru (USB třeba) .. pozor pípá i VCC proti zemi než se nabijí kondíky (nutno teda sledovat i odpor na displeji, takovejch <10 ohmů je v pohodě IMO)

Jinak spodní kontakt jde na ten kondík u levýho, není třeba nic pípat .

Osobně teda ten horní považuju za nejtěžší. Jinak neoškrábával bych to až k utrhnuté sekci, aby se utrhávání mědi nešířilo. Je možný že se ten burried spoj vynoří ještě před nějakým BGA na nějaké lehko přístupné součástce, obvykle putuju měřícím hrotem po desce.

PS4 předpokládám nemá nic jako otevřené/leaklé schéma že?

Jinak každý přiletovaný drát pořádně přilepit ať se zase neutrhne.

[pc2005]

OT: heh hezká chyba souběhu, odeslal jsem dva komentáře velmi rychle po sobě a oba se mě ukázaly jako "nové komenty" na obou stránkách.

[Bedňa]

Osobně teda ten horní považuju za nejtěžší. Jinak neoškrábával bych to až k utrhnuté sekci, aby se utrhávání mědi nešířilo. Je možný že se ten burried spoj vynoří ještě před nějakým BGA na nějaké lehko přístupné součástce, obvykle putuju měřícím hrotem po desce.

Jj toto vidím ako najväčší problém.

Jinak každý přiletovaný drát pořádně přilepit ať se zase neutrhne.

+1

[Bobule]

A myslíš Jardíku, že jsi první? Ale no tak

https://www.youtube.com/watch?v=vy-Bzq86PH0

https://forum.allaboutcircuits.com/threads/i-ripped-my-power-supply-off-motherboard-can-i-get-some-guidance-please.123470/

[Max]

Tak tak, když se mi něco přihodí, tak první věcí je google, protože se to ve většině případů již někomu stalo a existuje řešení, člověk pak zbytečně nemusí vymýšlet kolo.
Zdar Max

[Ladislav]

HA HA! :D

[the.max]

Jardíku, Jardíku, dvě ruce a obě levý. Snad víš, že papír snese všechno a nesmíš věřiot všemu, co si na Internetu prečteš. Už při pohledu na ten konektor ti musí bejt jasný, že jen tak zatáhnout znamená riziko, že to půjde dolů celé.

[Rezza]

Ha, zrovna jsem si rikal, ze me nejak PS4 huci. Dobre, bude hucet dal. S PS+ muzes mit pozice her v cloudu. Ale ja vim, cloud je zly, protoze podle toho, jak clovek hraje, tak jde o nem zjistit vse :). Starou PS3 jsem ted dal se vsema hrama za cokoladu. Prinesl mi celou tasku cokolad :D.

[Bedňa]

Tak kompresor a rozobrať len kryt. Dnes je viacero HW kde je problém vybrať káblik. Aj mobili už takto fušujú a ani nezacítiš kedy ho odtrhneš.

[pc2005]

U Microsoft Surface Laptopu navíc potřebuješ rozbrušovačku .

[Bedňa]

Vždy sa stavali k zákazníkom ako šmejdi, takže to už ani moc neprekvapí

[Jardík]

Dnešní doba je opravdu doba hluku a trendem je vyrábět hučící konzole, počítače či notebooky. Na ten jeden vývod se prostě nikam nedostanu. Cestička má sotva čtvrt milimetru, to ani neobrousim, ani to tam vživoťe nenapájim. Mám domluvenou opravu u známého, ale až bude čas. Zatím jsem si koupil novou slim verzi s tím, že tu opravenou pak věnuji sestře No bohužel prostě v té hře hučí úplně stejně jako ta stará, jedině, kdy je tižší, je v idle, což je k ničemu. Prostě Sony se rozhodlo, že v zátěži musí konzole hučet jakkráva a ještě dávají veřejně najevo, že hlučnost konzole není důvodem k reklamaci, že to nebrání použití. Přitom účel konzole je hrát hru, k čemuž patří uživatelův vstup a nějaký výstup, obrazový a zvukový. A když ten zvukový jde slyšet jenom, když dáte reproduktory naplnýkule, že se třese barák, tak je to problém. Mám čas hrát převážně jen večer, kdy je prostě všude klid, nebo půlka rodiny spí a nemůžu si dovolit dát reproduktory nahlas. Chci je mít tak nahlas, abych to slyšel. Jenže konzole tento zvuk totálně přehluší a je slyšet kulový. Sluchátka používat nemůžu déle než 30 minut, bolí mě z nich vždycky hlava, to není řešení. Ještě mám asi 3 dny na vrácení do 14 dnů. Akorát jsem zase všechno dostahoval a případná výměna by znamenala opětovné stahování (to šifrování disku závislé na čísle konzole je kokoťárna, nemožné přenést cokoliv do nové konzole, jediný způsob je propojit spuštěné konzole síťovým kabelem a nakopírovat ... pak tu ochranu šifrováním ale nechápu, když kopírovat stejně jde - jenže když si necháte jen disk, máte smůlu, nic nezkopírujete, musíte mít původní funkční konzoli.

Osobně přemýšlím o náhradu za Xbox One X, co má vyjít v listopadu. Má to mít i jakési lepší chlazení s "vapor chamber", ale opět se bojím hučení.

[Rezza]

Jako PS4 je vyrazne zlepseni proti PS3 slim. Tu jsem si koupil puvodne na prehravani BD a dalo se divat jen na akcni filmy :). PS4 se skutecne naplno rozjede maximalne v Uncharted 4.

[Jardik]

Stejne se rozjede i v predelavkach uncharted 2,3, taky v horizon zero dawn, mass effect andromeda, atd. Hry, kde se nerozjede na plno, ale porad je to hukot, je napr fallout 4, skyrim, resident evil 1, a dalsi nenarocne hry. Za me by bylo prijatelne, kdyby hluk v zatezi byl takovy, jako je na te domovske obrazovce po zapnuti konzole. Vse vyssi je hnusnej hluk. A jeste ten hukot ma takovou vysokou frekvenci, je to hrozne. Ja to chtel i nahrat, ale nedari se mi najit volbu na vypnuti potlaceni sumu mikrofonu v mobilu. Bere to jako sum a zvuk to nenahraje, stejne jako to nezmeri ani aplikace na mereni hluku. Stupidni ficury dnesnich mobilu.

[Rezza]

Jo, Horizon je ta druhá hra, co jsem chtěl napsat :). Jako ano, pasivně chlazená verze by byla super. Ale aspoň je tam to brutální zlepšení proti trojce.
