Oprava podsvícení na NTB Acer

1.11.2012 22:29 | Přečteno: 2896× | linux | poslední úprava: 1.11.2012 22:47

Na jednom starším Aceru najednou byla tma tmoucí, tak čumím co se zase děje. A ejhle, ono nám odešlo podsvícení LCD.

Tak jsem to kuchnul a zjistil jsem, že měnič pro výbojku smrdí a že cívka v měniči je již v "křemíkovém" nebi. Vytáhnul jsem výbojku ze spodní části LCD a vidím, že výbojka na 3 místech je celkem hodně černá. Takže co s tím?

Napadlo mne použít nějaké prosvícení tak jsem do lišty od výbojky nacpal LCD pásek. Připojil jsem to na externí zdroj a ono je to jako nouzovka i použitelné Škoda jen, že se pásek nevleze navrchní stranu pak by se podsvíceny bylo skoro jako s výbojkou.

Nakonec jsem na kousek univerzálu napatlal nějaký malý měnič s MC34063 (5V->12V), abych to měl čím napájet. Prozatím to napájím z USB portu (napájecí konektor je až dole pod deskou a nějak se mi nechtělo to dál rozdělávat).

Možná by to chtělo použít nějaký lepší pásek, já jsem použil to co bylo zrovna doma (použil jsem kousek pásku ->>.5m za cca 495,-, osazen 60xLED/m typu SMD 3528, výkon 4.8W/m,).

Třeba to někomu pomůže když mu zrovna odejde podsvícení

Obrázky

Komentáře

[Limoto]

Taková poznámka: Jak může cívka odejít do křemíkovýho nebe?

[gtz]

Myslel jsem tím celý měnič.

[Jan]

Jo, cívky chodí do feritovýho pekla :p

[=^..^= AmigaPower®]

+1

[Michal Fecko]

Všetko sa dá, keď sa chce

[Bedňa]

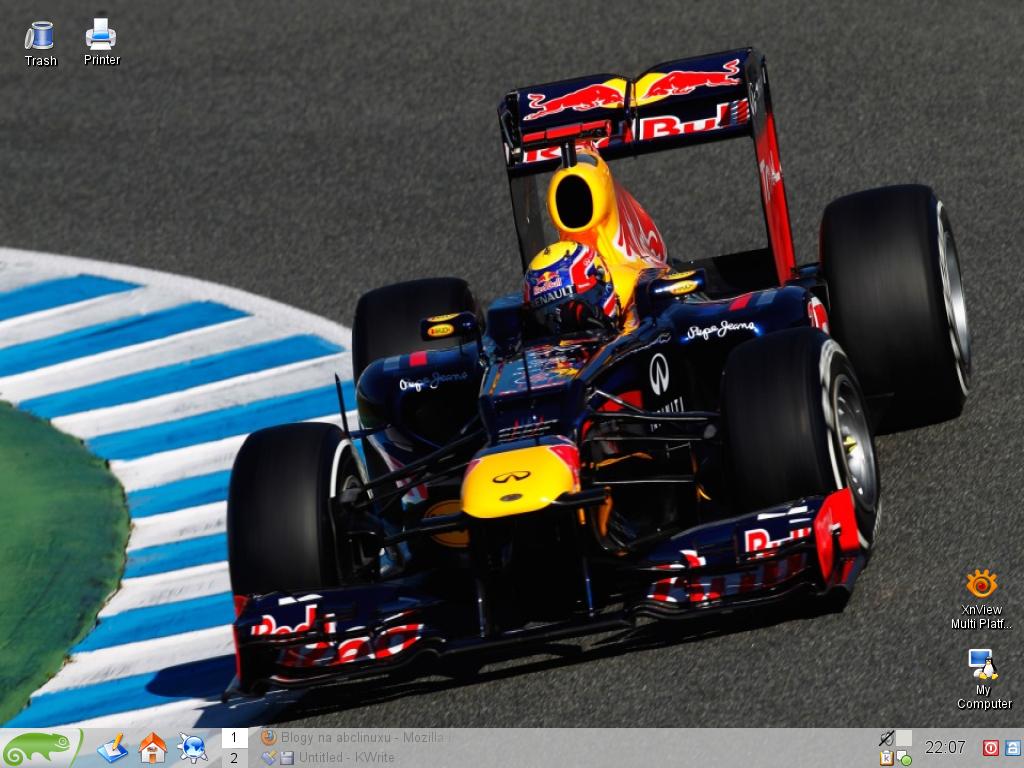

F1, môžeš sa tam realtime otáčať klávesami, alebo myšou.

http://www.redbull.no/cs/Satellite/no_NO/360-F1/001243262600173

[gtz]

Díky už jsem to viděl.

[tomasi]

tady mas lepsi fix:



http://www.ccs.neu.edu/home/bchafy/monitor/crtlcd.html

[gtz]

Díky to jsem zkoušel taky tam zezadu dát jako by výbojku, ale on ten lcd drží v takovém bílém plastu, který vlastně drží pohromadě celý ten krám. Možná vyříznout ten bílý plast. Zítra doplním jak to vypadá ze zadní pozice LCD. On je to vlastně starý LCD, který mám na testy apod.

[Dreit]

Hádám že LED pásek



Rozhodně taky mě to dřív napadlo, "bohužel" na monitorech mi zatím odešlo všechno, jen ne podsvícení

[Migi]

na desktopy tu mame sekci, fotka toho "fixu" by nebyla?

[gtz]

to byl jen grep monitoru, pokusím se zítra přihodit fotku jak to vypadá reálně.

[Kvakor]

Kdysi jsem viděl obrázek podobně realizované "opravy" podsvícení LCD pomocí třiceticentimetrových bílých CCFL používaných pro "tuning" PC, které běžně stojí do dvou-tří stovek včetně invertoru (utáhne dvě trubice najednou). Jediný problém je s barvou trubice - už jsem neviděl dlouho bílou, většinou mají jen zelené, červené a UV. Nicméně takový zeleně podsvícený monitor by mohl vypadat docela zajímavě

[pc2005]

A tranzistory měniče jsou fakt v hajzlu (jedno ze tří LCD co jsem kdy opravoval mělo jen uhořenej drátek v trafu, ale tranzistory OK)? Obvykle to jsou jenom nějaký nahraditelný mosfety. Kdybys pak koupil 12V LED proužek, tak ho můžeš zapojit přímo na ně (myslím, že jsou v můstku, takže by stačil i jeden)... a mohl bys regulovat jas ovládáním z monitoru.

Jinak můj současný LCD je napájen z AT zdroje, protože byl proraženej graetz a po naivním zapojení (že bude aspoň blikat jako předchozí kusy) se odpálila většina polovodičů v primáru . Ale aspoň mám true 0W stand-by .

[gtz]

Odešla ta cívka v tom invertoru, která generuje to vysoké napětí. když jsem ten invertor připojil přes zdroj na 5V (stejně je to z konektoru kdy se invertor napájí 5V) tak celkem hodně se hřál a smrděl. Já jsem použil pásek na 12V, protože jsem doma nic jiného neměl jen ten zbytek (a nenapadlo mne hledat někde na desce 12V).

[pc2005]

Aha takže noťasy maj 5V invertor? Zajímavý, tam by šla ta regulace hůř (nebo sehnat 5V LCD pásek).

[gtz]

ano invertor je 5V. Původně jsem si myslel, že na invertoru odešla pojistka což se stávalo. Pojistka sice odešla, ale invertor taky. Nevím zda 5V pásky existují.

[R]

CCFL sa daju kupit, staci len odmerat rozmery. Kedze uz si panel rozobral, tak by si to zvladol aj vymenit.

A s invertorom do Aceru by tiez nemal byt problem.

[gtz]

CCFL stál něco kolem 12-15$, invertor kolem 20$. Jak jsem psal je to Acer Aspire 1356LMI z roku 2003, který mám jen na testy. Otázka je zda to vůbec má cenu něco takového tam cpát, spousta lidí by to hned vyhodila na smeťák.

[R]

Kam chodis na tie nezmyselne ceny? Kupoval som pred 4 rokmi u nas CCFL do nejakeho notebooku za 255 Sk.

Invertor je za $8.29 vratane postovneho: http://www.ebay.com/itm/New-Acer-Aspire-1350-1410-1680-1690-2300-5000-Inverter-/310225428946

[gtz]

To byly ceny u nějakého prodejce . Jak jsem se díval tak vedle v Rakousku by se to dalo sehnat o něco levněji.

[Paja250]

CCFL trubice se dají koupit od AME. Například trubice průměr 2 mm, délka 250 mm vyjde na 102 Kč i s DPH.

[=^..^= AmigaPower®]

Hele, jak poznám, že mi odešlo podsvícení a né třeba grafika, nebo LCD? Mam tady dva Acery, stejně se tvářící...

[pc2005]

Když odejde podsvícení, tak při správném natočení LCD a dostatečném osvětlení tam grafiku stále uvidíš.

[=^..^= AmigaPower®]

řikáš, mam jít do toho baterkou, jo? kdyžtak tady mam 4050, 540, 4650 a 6291 kdyby se ti něco hodilo...

[=^..^= AmigaPower®]

...jo sorry, myslel sem že si autor blogu

[gtz]

Dá se sundat zadní kryt a posvítit pod ten plastový dekl a měl by být vidět obraz. No i když na to posvítíš nějakým světlem tak by taky něco mělo vidět.

Amigo díky, ale prozatím nic nepotřebuji. (ale nikdy neříkám nikdy )

[=^..^= AmigaPower®]

No tak co s tim? relikvie jako Kotyz doma mít nemusim...

[Bedňa]

Väčšinou odchádza invertor, ten stojí pár kačenek.

[=^..^= AmigaPower®]

a nalepim ho na víko i s drátama izolepou, žejo...

[Bedňa]

Podľa značky notebooku si najdeš typu, teda over si to ešte aj podľa typu invertoru. Starý vyhodíš, nový nahodíš.

[gtz]

Invertory u Aceru jsou většinou pod krytem LCD. Na jedné straně je 5-pin konektor který vede k desce a na druhé straně konektor pro výbojku.

Ale u invertorů odcházejí celkem hodně pojistky (jedna na invertoru u přívodu a někdy bývá druhá na MB). Stačí změřit měřákem zda na konektoru máš 5V napětí. Obyčejně jsou to krajní piny na tom 5řadovém konektoru (dle typu zjistit a ověřit ).

[=^..^= AmigaPower®]

hmmm, takže schánět někde něco a pak to zas rozebírat, tak na to seru...

[gtz]

Invertor je pod LCD krytem -> 4 šrouby a ten invertor je tam přilepený takže zase moc rozebírání to není. Změříš pojistku a na 90% bude po ní. Přemostíš ji kapkou cínu zkusíš a uvidíš

[pc2005]

Přemostíš ji kapkou cínu zkusíš a uvidíš

V nejhorším nastaruje množivou reakci, ve který vznikne těch kapek cínu víc .

[gtz]

jiskřičky a čmoudíky ... moc čmoudíků to ani ne

Některé modely mají dvě PCB pojisty, jedna je na vstupu invertou a druhá bývá někde u napájení toho invertou z desky. Setkal jsem se s tí, že na nějakém Asusu odešly obě dvě a po bypassu to myslím jede dodnes.

Na invertoru je dost místa na zkušební zkrat takže bych se nebál na to jít třeba pinzetou, a ono to zase tak moc neudělá. Cívka začne hřát a nedělá nic.

Akorát bych invertor moc nevytahoval (vytáhnout jen kousek od konektoru z desky) z toho plastového deklu ... na tédruhé straně je VN.

[pc2005]

Jj těch pár set voltů by způsobilo docela nebezpečnej proud.

[gtz]

ty dnešní invertory jsou v pohodě. Ale kdysi jsem rozzdělával nějaký laptop (386DX s plasmovým displejem ) a jako ten tehdy kopal celkem slušně.

[=^..^= AmigaPower®]

nechám si to na dlouhý zimní večery a vaše výklady o elektrice budu vyprávět vnoučatům...
