PC-Engines APU: Přehled (mini-blog)

2.8.2022 18:31 | Přečteno: 2398× | Hardware | poslední úprava: 2.8.2022 18:31

Asi spousta lidí zde zná desky "APU" od švýcarské firmy Pc Engines. Tyto jsou pokračovatelem legendárních ALIXů postavených na AMD Geode a podobně jako ony jich lze využít například pro router s plnohodnotných OS nebo pro malý úsporný serveřík. I když jsou první modely ("APU1") s námi možná nějakých 10 let, pro mnoho účelů je to stále dobře použitelné železo (nebo aspoň želízko). Jenže pár let po prvních APU přišlo APU2 s lepším procesorem a později i APU3 a APU4 a v současné době se objevil i APU6. Jelikož jsem v tom začínal mít docela maglajz, udělal jsem si malou tabulku, třeba někomu může být vhod.

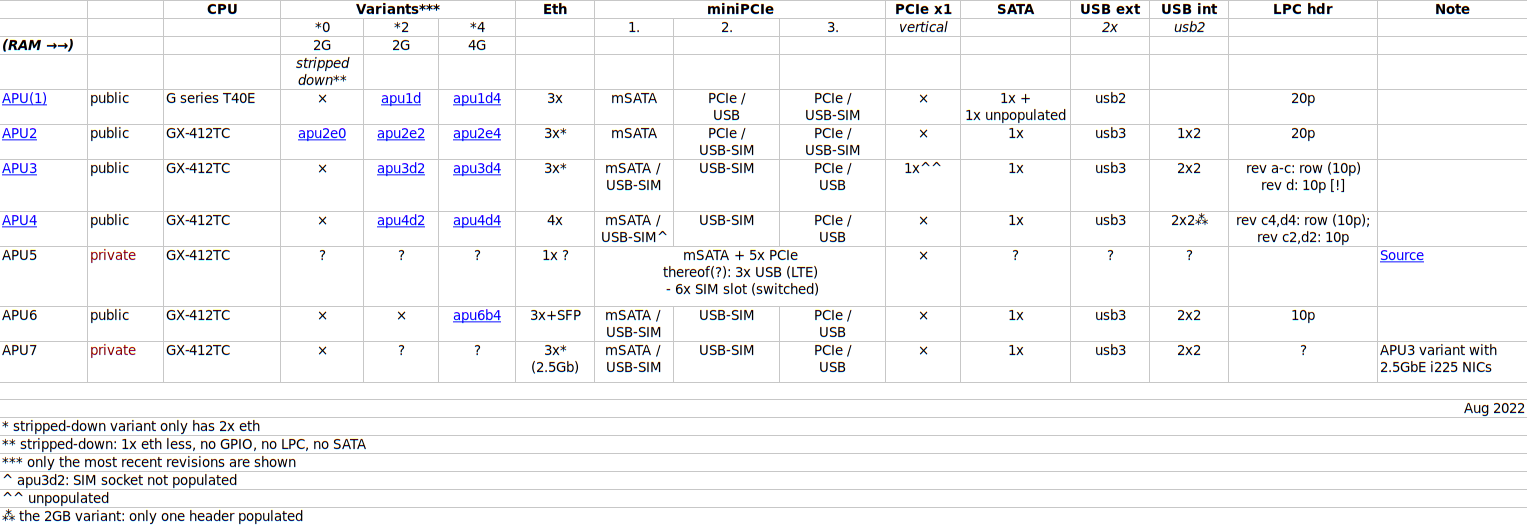

Tabulka je tady (originál v gnumericu mě to bohužel nahrát nenechalo):

K tomu několik poznámek:

1) APU5 je zakázka na míru od jakéhosi internetového providera, takže se tato verze nedá sehnat. Je to škoda, protože to vypadá docela zajímavě. 5 WiFi karet na jedné desce musí být docela záhul, akorát ten uplik je pak docela málo.

2) a APU7 se ví jenom, že je stejné jako APU3, akorát s 2.5gbe. Zda-li se jedná taky o zakázku na míru, nebo to někdy příjde na trh, se nevím, spíš bych s tím nepočítal.

3) Docela chaos je v tom, co který miniPCIe slot podporuje. V zásadě je možná kombinace buď mSATA (pro SSD se systémem), PCIe (především pro WiFi, ostatní zařízení ne vždy fungují), USB se slotem pro SIM-kartu (pro GSM/3G/LTE/5G/... modem) a nebo jen USB samotné (např. pro GPS nebo Bluetooth kartu). Co věc dělá ještě komplikovanější je, že ne všechny verze a revize mají všechny sloty pro SIM karty osazené.

4) Ještě větší sranda je se pinovýma lištama pro USB a LPC (např. pro TPM modul), tam se lisí revize od revize.

5) APU3 má tu zvláštnost, že má jednu PCIe linku vyvedenou na bok, kde je možné osadit normální PCIe konektor. Může se to hodit např. pro DVB-S2 kartu či tak něco.

Jinak tabulku jsem dělal podle oficiální dokumentace a kde to nebylo řádně zdokumentováno jsem se podíval do schématu. Za chyby neručím, pokud něco potřebujete, raději si to ověřte. Bohužel žádné odkazy, protože mně to nenechalo nahrát původní spredsheat...



Obrázky

Komentáře

[Ruža Becelin]

APU4D4 provozuju, jsou to drzaky.

Hlavni duvod pro APU6 a 7 je podle me mizerna dostupnost i210 cipu pro LAN. Na druhou stranu 2.5G ethernet se sikne a SFP+ taky, pokud do toho pujde DAC.

Jinak na strankach pcengines.ch jsem nasel jenom APU2-4, kde jsi nasel informace o 5-7?

Diky

[Petr Tomášek]

O APU5 kolovaly zvěsti delší dobu, ale konkrétnější informace jsou v některých commitech v jádru: například https://www.mail-archive.com/linux-kernel@vger.kernel.org/msg2316122.html.

[Petr Tomášek]

Jinak, jak píšu, APU6 má bohužel zatím jen 1gbe, viz https://www.pcengines.ch/apu6b4.htm.

Asi ještě není úplně venku, ale v některých e-shopech už se dá předobjednat...

[TomM]

APU6 lze normálně koupit v abctech.cz, mám ho doma už nějakej pátek a chystám se ho nasadit. Jen drobná poznámka - před laborováním s tímto HW si ověřte, že máte k dispozici funkční USB microB kabel. Zíral jsem, že všechny kabely, co jsem doma našel, byly bez datových vodičů (málem jsem tu desku bezdůvodně reklamoval).

[Petr Tomášek]

[Ruža Becelin]

No ja nakupuju primo pres jeho e-shop a tam ma jenom APU2 a APU3 tedka.

Asi mu napisu, jak to vypada s dostupnosti ten 6 a 7

[Ruža Becelin]

Zajimave, hledal jsem na jeho strance primy odkaz, ale vsechno vede na APU2 az APU4.

Ta APU6B4 vypada zajimave, jako nahrada za APU4D4 do budoucna, pokud mezitim nevyjde APU7, protoze ta 2.5Gbe me laka vic.

[PetebLazar]

Jelikož to ve výčtu výstupu v tabulce nevidím, asi by pro ty později narozené stálo za zmínku, že APU disponují rozhraním RS-232 (DB9), který se používá pomocí terminálu pro výstup a vstup (APU neobsahují GPU/grafický výstup).

[Petr Tomášek]

Ano, je to tak, dokonce to má vevnitř ještě jeden jednoduchý UART (RX/TX) a dále to má GPIO-header, ze kterého se dají případně udělat další dva plnohodnotné RS232, jen je potřeba k tomu ješte driver (typu MAX232, respektive MAX3232, anžto je to na 3.3V)...

Takže tohle třeba je z jednoho z mých APU strojů pár set kilometrů vzdáleném:

# cat /proc/tty/driver/serial
serinfo:1.0 driver revision:
0: uart:16550A port:000003F8 irq:4 tx:0 rx:0 RTS|DTR
1: uart:16550A port:000002F8 irq:3 tx:50 rx:0 RTS|DTR
2: uart:16550A port:000003E8 irq:4 tx:23139 rx:1 RTS|CTS|DTR|DSR
3: uart:16550A port:000002E8 irq:3 tx:0 rx:0 CTS|DSR

[X]

https://pcengines.github.io

[Petr Tomášek]

HA!

Tak jsem objevil ještě jednu variantu aktuálně v prodeji, která v mé tabulce chybí. Jedná se o apu2e5, což je víceméně stejné jako apu2e4, ale levnější/horší síťovka (I211at místo I210at).

Doplním později...

[Ruža Becelin]

O vymene i210at za i211at pise tady

Jinak cekam, co mi odpovi ohledne APU5-7

[Ruža Becelin]

apu5 is a specialized board for transportation applications.

apu6 is shipping (next availability October). Please note that this board has a SFP (Gigabit) port, not SFP+.

apu7 is dead in the water for now, failed EMI test. The Intel i225 NIC seems to fall over rather easily when subjected to incoming RF radiation at certain frequencies.

[Jan]

Na těch deskách běžel (nevím jestli ještě pořád běží) kompletní infotainment v RegioJetu. Jednou jsem se takhle ve vlaku nudil

[Petr Tomášek]

Jak k tomu připojili LCD?

IMO mělo APU1 připravenou DPS na HDMI konektor, ale podpora v BIOSu, ehm v Open-jak-se-to-jmenuje, nebyla nikdy napsána...
