OSPF - dynamické routování - 2 (SNMP, Quagga)

21. 3. 2007 | Dušan Hokův | Sítě | 15184×

V předchozím díle jsme se naučili základy rozběhnutí OSPF a pochopili princip. Tentokrát osvětlím některé pokročilejší možnosti konfigurace, dohledování pomocí SNMP, posílání trapů při změně stavu linky a představím ovládací shell Quaggy. Tento článek je spíše souhrnem poznatků z praxe než návodem typu howto.

Route-map

Routujeme-li staticky z místa A do místa B přes několik routerů (C,D,E), je třeba, aby po celé cestě routery věděly, kam mají posílat který segment a kam vede výchozí routa. Snadno se pak může stát, že na některém routeru po cestě můžeme zapomenout přidat routu a problém je na světě. Použijeme-li ovšem dynamické routování, začneme řešit zcela opačný problém. Routery si mezi sebou "vykecají" všechno, co jim nezakážeme. Příkladem mohou být např. dohledové adresy a tunely z privátních rozsahů, které nechceme, aby se míchaly mezi ostré. Toto zajistí mechanismus route-map, kde můžeme definovat, jaké rozsahy adres, jaké routy propagovat a jaké naopak nepropagovat na sousední OSPF routery. Route-map je však mnohem mocnější nástroj, nicméně v našem dalším příkladu si ukážeme jednodušší věci.

Příklad zaokruhování

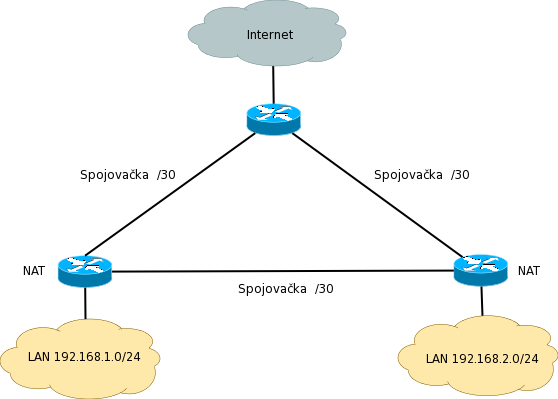

Schéma:

Máte zákazníka, který má dvě pobočky, a vyžaduje vysokou dostupnost služeb. V jedné lokalitě již má dvě ostré adresy a ve druhé jednu. Tyto adresy jsou svázány s VPN do zahraničí, a proto si je přeje zachovat. Nejjednodušší by bylo před routery zákazníka vložit ještě další routery, které by se právě o zaokrouhlování staraly. Protože jsou ale oba routery u zákazníka ve vaší správě, můžeme přidat další rozhraní a uzavřít okruh přímo na nich. Protože se na těchto routerech původně jen prováděl NAT a spojení VPN, na některých rozhraních musí být privátní adresy. Tady se dostává ke slovu route-map, pomocí které je třeba zakázat propagaci těchto privátních adres na další OSPF routery. Na jaké rozhraní ale umístit původní ostré adresy? K tomu použijeme zařízení dummy. Je-li v jádře jako modul, nezapomeňte na:

modprobe dummy

Téměř všechna práce se dá udělat na dálku (tedy kromě zapojení dalšího kabelu a uzavření okruhu). Nejdříve je vhodné začít nahozením nových spojovacích adres mezi všemi třemi routery. Poté je třeba shodit výchozí routu a přesunout původní ostré adresy na zařízení dummy. Adresy nastavte v masce /32 např.:

ip add add 177.104.252.130/32 brd + dev dummy0

Nahozením IP adresy na dummy zařízení získáte možnost přihlášení na router nejvýhodnější možnou cestou (myšleno z pohledu topologie sítě). Když nemáte výchozí routu, musíte se logovat na routery po spojovačkách od sousedů. Nyní konfigurace OSPF na routeru u zákazníka (vybrané části):

interface dummy0
description dummy
ip ospf cost 10
!
! Konfigurace ospfd
router ospf
! ID-routeru (napr. IP adresa)
ospf router-id 177.104.252.130
!
redistribute static metric-type 1
redistribute connected metric 100 metric-type 1 route-map zakaznik
!
network 177.104.252.160/28 area 21
!
!aclka
access-list propaguj deny 192.168.0.0/16
!SPOJOVACKY
access-list propaguj permit 177.104.252.160/28
!IP NASE
access-list propaguj permit 177.104.252.130/32
!
access-list term permit 127.0.0.1/32
access-list term deny any
!
route-map zakaznik permit 10
match ip address propaguj
!
!propojeni se snmp
smux peer .1.3.6.1.4.1.3317.1.2.5 quagga_ospfd

V konfiguraci OSPF je třeba v tomto případě v sekci zažízení uvést zařízení dummy0. Dále pomocí access-list zakázat (deny) propagování privátních adres ostatním OSPF routerům. Access-list je poté třeba přidat do route-map a tu aplikovat na distribuování okolním routerům.

redistribute connected metric 100 metric-type 1 route-map zakaznik

V neposlední řadě nesmíme zapomenout upravit NAT privátních adres zákazníka. Protože se odchozí rozhraní bude díky možným dvěma cestám ven měnit, musí se NAT provádět jen na adresu, nesmí se uvádět rozhraní. Mohlo by to vypadat nějak takto:

iptables -A POSTROUTING -t nat -j SNAT -s 192.168.2.0/24 \
 --to 177.104.252.130

Quagga a SNMP

Stav routeru můžeme sledovat pomocí SNMP a rovněž můžeme dostávat trapy při mimořádných událostech. Pro tento případ je třeba mít spuštěný démon snmpd a v konfiguraci ospfd mít řádek:

smux peer .1.3.6.1.4.1.3317.1.2.5 quagga_ospfd

Základy SNMP (Simple Network Management Protocol) byly popsány v článku Monitoring pomocí nástrojů z balíku Net-SNMP, kam bych tímto rád nasměroval všechny, kteří zatím SNMP neznají a nepoužívají.

Aby SNMP démon akceptoval propojení s quaggou je třeba v snmpd.conf mít řádek:

smuxpeer .1.3.6.1.4.1.3317.1.2.5 quagga_ospfd

Dále jsem zjistil, že SNMP je velmi háklivé na to, když dotaz přijde na jednu IP adresu, ale odpověď odejde jiným rozhraním a tedy i s jinou zdrojovou adresou. V tomto případě je tedy potřeba ještě SNMP démonu říct, aby poslouchal na jedné adrese:

agentaddress 177.104.252.130

Protože si přejeme být informováni o mimořádných událostech na routeru (nejen OSPF), je třeba v snmpd.conf nastavit, kam posílat SNMP trapy:

trapsink XX.XX.XX.XX

Tímto jsme v podstatě hotovi s konfigurací. Podrobnosti o možnostech SNMP a příslušné mib tabulky naleznete v repozitáři projektu quagga a konkrétní příkladech v dokumentaci.

Quagga shell - konzole

Po rozběhnutí OSPF okruhu a spuštění quaggy můžete v quagga shellu provádět diagnostiku, ale i kompletní konfiguraci. Výchozí chování je, že do shellu se dostaneme pouze z lokálu. Quagga shell používá analogické příkazy jako např. Cisco. Do shellu se přihlásíme pomocí:

telnet localhost ospfd

pro kongiguraci OSPF procesu, případně

telnet localhost zebra

pro konfigurace statických rout. Tady je na místě malá ukázka. Je-li například k routeru připojen další router, který routuje pouze staticky např. segment osmi adres pro jiného zákazníka, je třeba k němu těch osm adres zaroutovat staticky. To provedeme pomocí zebry. Příklad:

user@zakaznik:~# telnet localhost zebra
Trying 127.0.0.1...
Connected to localhost.
Escape character is '^]'.

Hello, this is Quagga (version 0.99.4).
Copyright 1996-2005 Kunihiro Ishiguro, et al.

User Access Verification

Password:
r1-zak> en
Password:
r1-zak# con
r1-zak# configure
r1-zak# configure terminal
r1-zak(config)# ip route 185.121.13.0/28 166.125.13.125
r1-zak(config)# write me
r1-zak(config)# configuration saved to /etc/zebra.conf
r1-zak(config)# q
r1-zak# q
Connection closed by foreign host.

V příkladu vidíte, že funguje doplňování pomocí tabulátoru. Seznam příkazů naleznete v dokumentaci a můžete si je vyvolat pomocí list. Naprosto stejně se dostanete do shellu pro konfiguraci OSPF. Příklad:

user@zakaznik:~# telnet localhost ospfd
Trying 127.0.0.1...
Connected to localhost.
Escape character is '^]'.

Hello, this is Quagga (version 0.99.4).
Copyright 1996-2005 Kunihiro Ishiguro, et al.


User Access Verification

Password:
r1-zak> en
Password:
r1-zak# sh ip ospf neig
r1-zak# sh ip ospf neighbor

    Neighbor ID Pri State           Dead Time Address         Interface            RXmtL RqstL DBsmL
177.104.252.129   1 Full/Backup       31.429s 177.104.252.166 eth0:177.104.252.165      0     0     0
177.104.252.132   1 Full/Backup       31.220s 177.104.252.170 eth3:177.104.252.169      0     0     0
r1-zak#

Tímto například zobrazíme seznam sousedů. V tabulce vidíme router-id, prioritu, stav, čas do vypršení dead intervalu, adresu souseda, interface a podrobnosti o sousedství. Opět je vhodné doplňovat pomocí tabulátoru a rovněž pomocí otazníku, ten nám ukáže možné další pokračování. Příklad:

r1-zak# sh ip ospf neighbor ?
  A.B.C.D  Neighbor ID
  IFNAME   Interface name
  all      include down status neighbor
  detail   detail of all neighbors
  <cr>

Chceme-li například změnit cenu na rozhraní, uděláme to takto:

r1-zak# configure
r1-zak# configure terminal
r1-zak(config)# inte
r1-zak(config)# interface et
r1-zak(config)# interface eth
r1-zak(config)# interface eth0
r1-zak(config-if)# ip os
r1-zak(config-if)# ip ospf co
r1-zak(config-if)# ip ospf cost 120
r1-zak(config-if)# q
r1-zak(config)# q
r1-zak# write me

Doporučuji dokumentaci Quaggy případně Cisco a hlavně zkoušet a nebát se.

Load Balancing - Equal Cost Multipath

Pokud k routeru vede více linek se stejnou cenou (cost) na jiný router a máte v kernelu i v routovacím démonu quagga podporu pro multipath(ecmp), můžete rozlévat traffic do těchto linek - mít více výchozích rout. Rozlévání trafficu funguje per connection, nikoliv per packet. To znamená, že navázané spojení jde stejnou cestou. V kernelu je třeba mít:

CONFIG_IP_ROUTE_MULTIPATH=y

Quaggu je potřeba kompilovat s přepínačem (N je maximální počet cest):

--enable-multipath=N

Pokud se vše zadaří, může výchozí routa vypsaná příkazem ip route vypadat takto:

default  proto zebra  metric 101
        nexthop via 181.192.159.138  dev eth0 weight 1
        nexthop via 181.192.159.134  dev eth1 weight 1

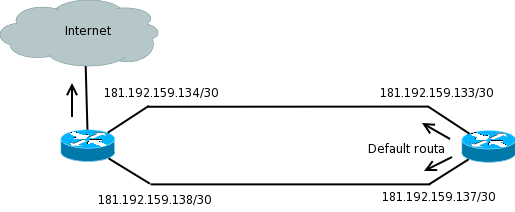

Schéma:

Pro zájemce existuje ECMP-Mini-howto v angličtině. Toto howto bylo psáno pro routovací démon zebra, ale protože quagga je fork zebry, je toto howto použitelné i s quaggou.

Upřednostňování

Pokud se dostanete do situace, že traffic začne zaplňovat kapacitu linky, je třeba provést upřednostňování OSPF protokolu. Může se vám snadno stát, že zahozením hello paketů mezi routery dojde k vypršení dead intervalu a tedy ke shození rout a přepočtu trasy. V detailu OSPF sousedů lze vidět, jak dlouho je navázáno spojení, případně důvod rozpadu (většinou vypršení dead intervalu). Pokud například chceme pakety protokolu OSPF značkovat DSCP značkou, uděláme to takto:

iptables -t mangle -A OUTPUT -p 89 --jump DSCP --set-dscp 0x1a #AF31

Více o DSCP značkách naleznete např. na http://www.cisco.com/warp/public/105/dscpvalues.html. Číslo protokolu získáme z /etc/protocols. Pak již stačí tyto pakety na základě této značky např. na aktivním prvku zpracovávat s vyšší prioritou než neoznačené pakety. Další podrobnosti o řízení trafficu na Linuxu naleznete v dokumentaci balíku iproute2 a např. na http://www.linuxguruz.com/iptables/howto/2.4routing-14.html najdete konkrétní příklad pro upřednostňování označkovaných paketů. Samozřejmě můžete namísto DSCP využít i klasický TOS field u paketů.

Závěr

OSPF skýtá mnoho možností konfigurace; je třeba studovat dokumentaci a zkoušet. Některé věci ale OSPF z principu neumí. A to je prostor pro BGP. Ale o tom třeba někdy příště.
