CNC wokflow - Engraving - Free software

26.12.2014 21:59 | Přečteno: 3113× | Žumpa | | poslední úprava: 27.12.2014 00:16

Kamoš mi doniesol dosku že chce do nej vyfrézovať Horňanský znak a nápis Horňany. Tak až niekedy pôjdete okolo, uvidíte výsledok na novej autobusovej zástavke. Tento postup je len taká rýchlovka, sa mi nechce brúsiť nástroj aby som to dokončil, tak radšej niečo napíšem

Dostal som podklady vo fakt mizernej forme (ten vľavo je už môj upravený).



Obrázok som prehnal cez potrace a potom tak tri hodinky čistil v Inkscape.

convert somefile.png somefile.pnm             # PNG to PNM
potrace somefile.pnm -s -o somefile.svg       # PNM to SVG

Inak Inkscape to vie tiež prehnať cez potrace a ešte je tam k tomu klikátko s nastaveniami. Keď som to robil, tak som pozabudol na túto fjučúru.
Path -> Trace Bitmap...
Obrázok som uložil ako AutoCad DXF R12.

Znak Horňan som prehnal cez F-Engrave, nastavil výslednú veľkosť, priemer a uhoľ nástroja. Cleanup (vyčistenie plôch) som nerobil, kámoš chcel aby to malo nejakú patinu. Teda aj tá doska je prežratá červotočmi a opracovaná len tak na oko.

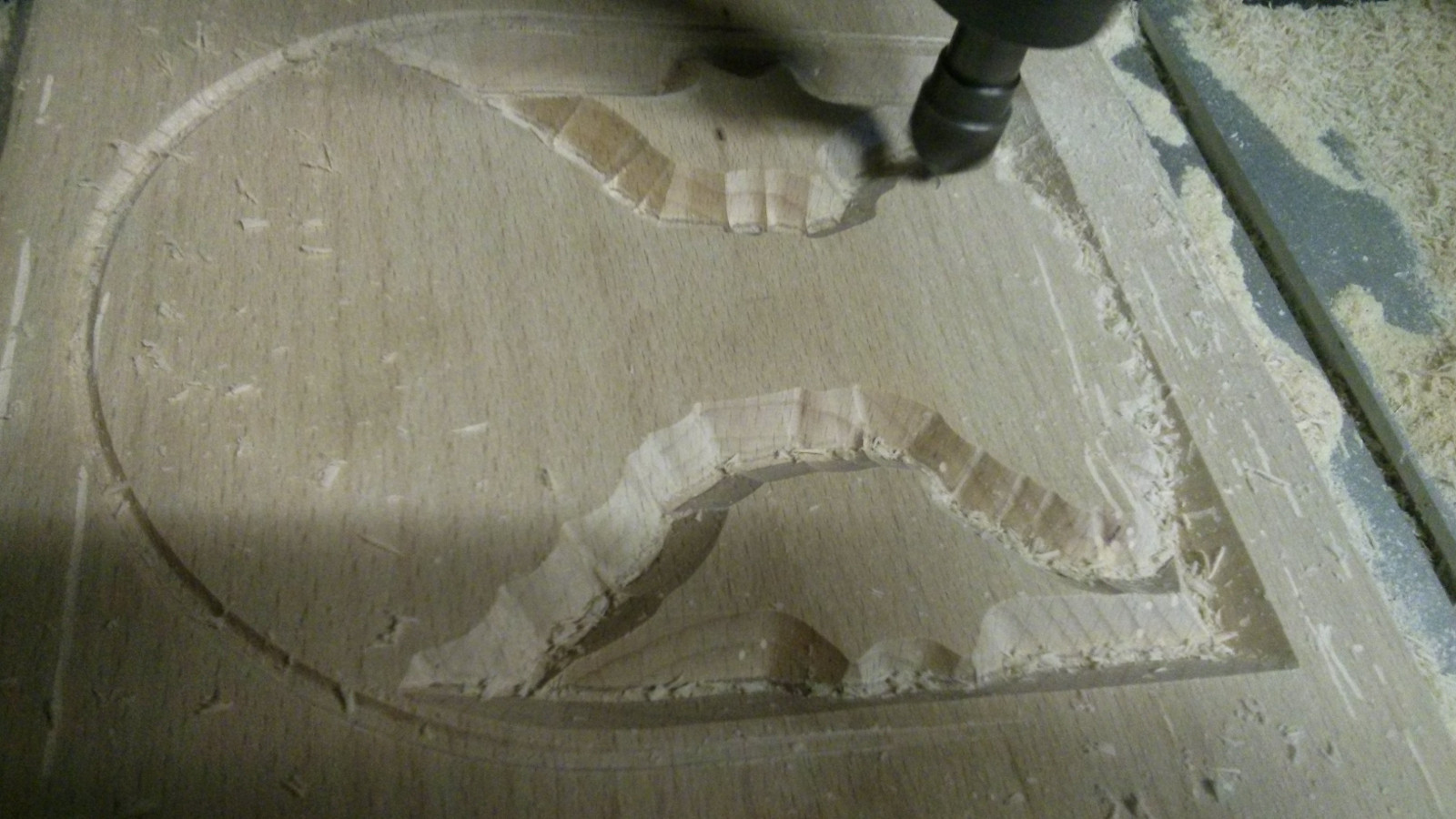

Výsledný kód som natiahol do LinuxCNC (EMC2) je do ovládač pre CNC mašiny. Vyfrézoval som znak. Pred samotnou prácou odporúčam si skontrolovať rozmery a odsadenie od bodu nula. Niektorú softy občas vyprodukujú chybu, ktorá sa ale pohľadom dá väčšinou odhaliť.


Ďalším krokom bol nápis, dosť slobodných písmen nájdete napríklad na Google Fonts.

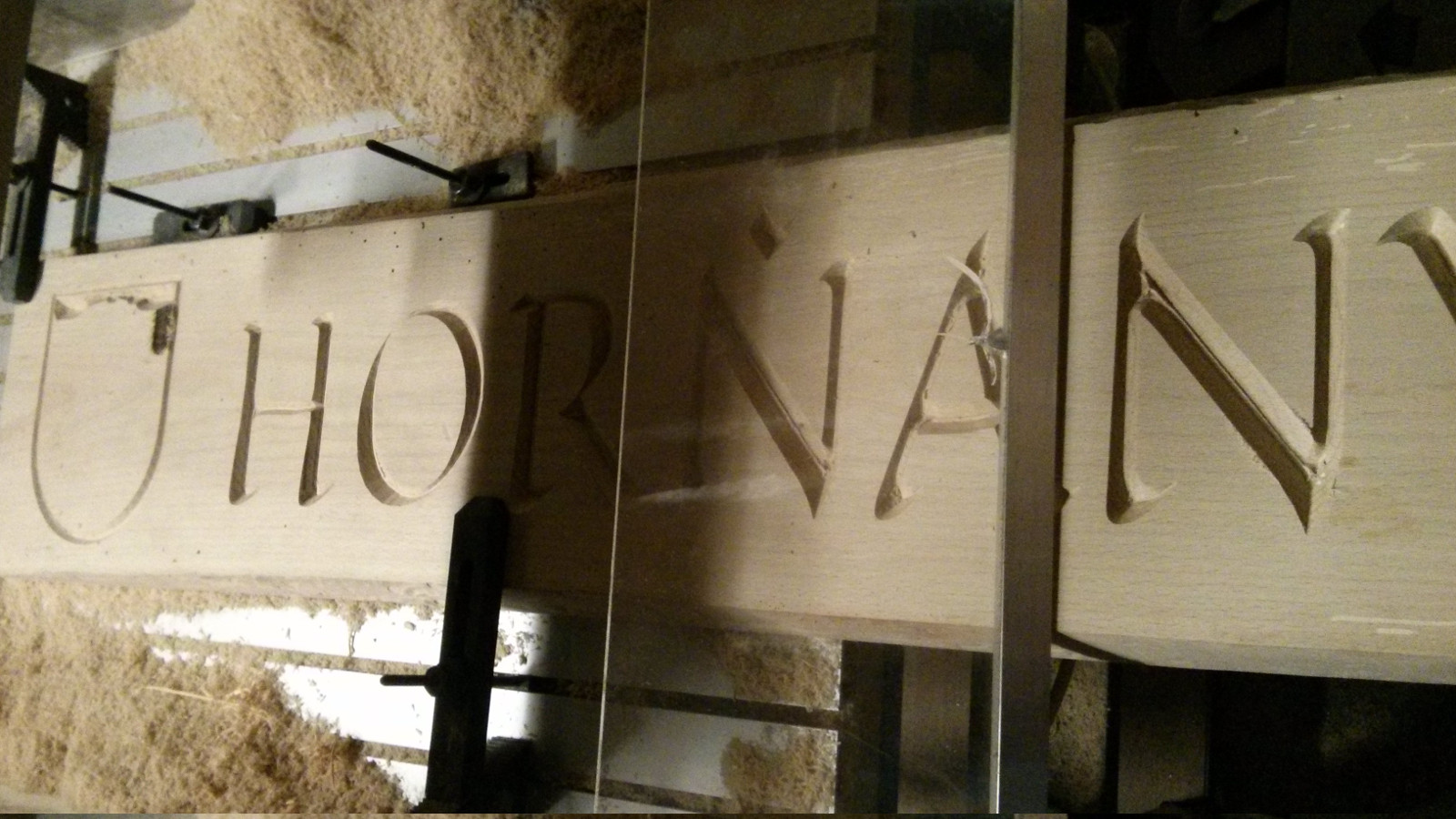

Font som potom dal previesť do kriviek. Pretože nápis je dlhší ako moja mašina, musel som ho rozdeliť na HOR a ŇANY. Na fotkách je to asi aj zrejmé.


Aj nápis je vyprodukovaný s F-Engrave. Len bacha keď budete takto kúskovať prácu, stále si treba kontrolovať skutočnú veľkosť s tým čo vidíme v LinuxCNC a zas tie nulové súradnice. Nikomu sa nedá veriť ani sebe, natoš softvéru, že.

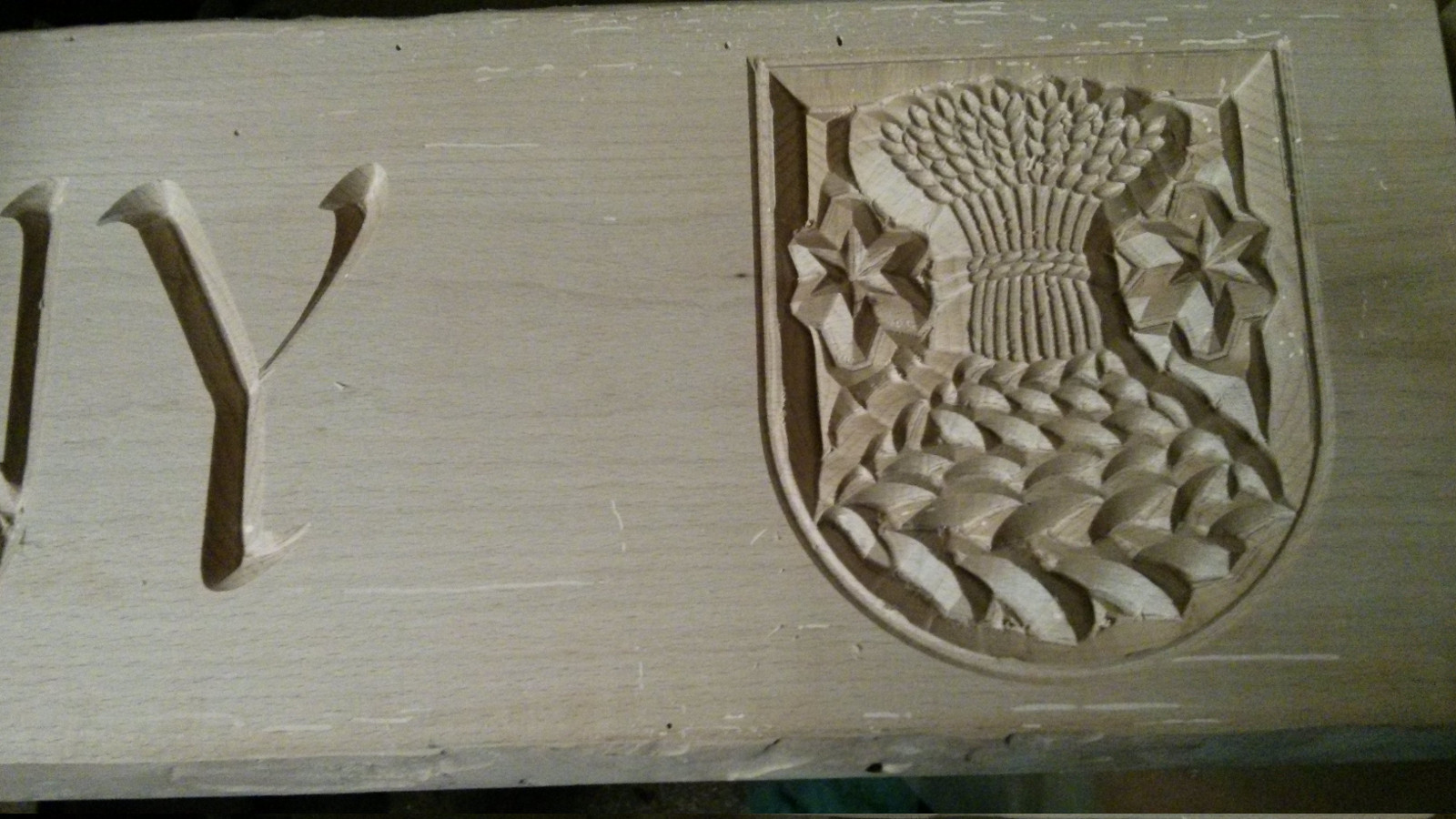

Na fotkách to nieje vidieť, ale ten znak bude na oboch koncoch tabule, práve ten druhý ostal rozrobený, tak zajtra nabrúsim frézku a pokračujem.

Všetok tu spomínaný softvér je slobodný.

Pekné sviatky.

Anketa

Obrázky

Komentáře

[xkucf03]

Super! Zrovna dneska jsem si vzpomněl na tvůj první článek a říkal si, bych si od tebe rád něco dalšího o CNC přečetl

[Bedňa]

Tak asi som to nejak zachytil na diaľku, niekedy si hovorím, nič nieje náhoda Spravil by som aj screenshoty s popisom, len sa mi stalo niekoľko nepríjemností za sebou na kompe a poslednou bol zhebnutý zdroj a téma sa mi nejak rozbila. Pretože mám vytunený desktop ako fetiš, nedalo mi sem hodiť screenshoty. Zálohujem kopec vecí, ale toš na niektoré... Mno ešte mám asi postup vyľadenia niekde odložený, ja už budem fakt všetko hádzať na do Gitu, lebo to si človek hovorí, toto nieje problém však si pamätám ako som to robil a zistil som že prd.

Späť k CNC. Inak dosť dlho som na tom robil pidiveci z hliníku, mosadze a nakoniec aj z plastu. Vlastne odlievacie formy, jako tá práca ma zo začiatku bavila ako výzva, potom ma to začalo neskutočne štvať. Vyberať pididrážky s frézou priemeru 1mm je proste hrozná vec, už to nechcem v živote robiť Až bude niečo zaujímavé, tak zas napíšem. Hlavne by to chcelo preraziť so slobodným softvérom korporátnu strojárinu, kde je všetko uzavreté a každý znovu a znovu objavuje koleso, pritom by to stačilo otvoriť a všetko by bolo lacnejšie.

[=^..^= AmigaPower®]

CNC jsme měli v Pragovce, taky tam strkáš ten děrnej pásek?

[Bedňa]

Tak to ste mali ešte NC, ale poznám také mašiny, ale to už je skôr do múzea

[manasekp]

pekna prace, nemam tuseni jak se toto dela ale libi se me to

[Bedňa]

Tak pridám pár videí
Frézovanie písmena N

Tieto sú staré, ešte keď som začínal, bohužiaľ nič som odvtedy nenatáčal.
Anuloid v compe
Frézovanie anuloidu
Frézovanie nápisu Linux

Takto to vypadá v F-Engrave, ten vlastne vypočíta kade bude fréza chodiť. To sú tie biele čiary.

[marek_hb]

mě se osvedčilo autotrace + trasování bitmapy přímo v inkscape - má možnosti náhledu a výběru z několika variant trasování a je to takové "jednodušší"

[Bedňa]

Ja takéto veci skoro vôbec nerobím a na trasovanie v Inkscape som si spomenul, keď som to mal skoro hotové, nepoužil som to hádam rok.

[Normotron]

S CNC pracuji obvykle často a právě Inkscape + QCAD se mi osvědčil na přípravu věcí pro tvarování. Nyní používám také Alphacam a další případně propojení přímo z naší app Pripravto.cz . Tam je nyní již také možné používat výstupy pro CNC.

Mimo to jsem minule jsem zkoušel pracovat s DXF2GCODE, docela to na X serveru funguje, ale chtěl jsem automatizovat převod na serveru, ale nešlo to rozjet bez X, používáte to?

Btw mám otázku myslíte, že by služba, která by umožňovala převod DXF (s vrstvami) na NC kód měla smysl?

[Normotron]

mimo to jsem si teď vzpomenul, že i pro Inkscape existuje nějaký CAM plugin, který umí ISO a má myslím i gravírování. Ale ještě jsem ho nezkoušel.

[Bedňa]

Je to plugin gcodetools od Nicka a používam ho k plnej spokojnosti. V Inkscape si nakreslím cesty a cez plugin vygenerujem, toto funguje výborne. Gravírovanie mi príde lepšie v F-Engrave, ale zas som moc negravíroval, tak neviem. Pocketing tam nefunguje úplne spoľahlivo na to používam jsCut (heh JavaScript, ale pod Linuxom som nenašiel žiadnu slobodnú náhradu).

[xkucf03]

Btw mám otázku myslíte, že by služba, která by umožňovala převod DXF (s vrstvami) na NC kód měla smysl?

Služba jako démon, který běží někde na mém serveru (a je pod svobodnou licencí) ano. Ale služba, která běží u někoho cizího, ne. Ten proces výroby by měl být nezávislý a autonomní – rozhodneš se předělat návrh a poslat ho do stroje… tak tohle by mělo fungovat i bez připojení k Internetu a bez závislosti na někom třetím.

Je to stejné jako se softwarem – taky bys měl být schopný to zkompilovat, sestavit a vydat novou verzi, i kdyby nic kolem nefungovalo a měl jsi jen pár svých strojů odstřižených od zbytku světa.

[Bedňa]

V Inkscape sa kreslí naozaj výborne, robím v tom všetku prácu s krivkami.

dxf2gcode som použil raz, tak neporadím.

Keď pohľadáš, tak CLI programov na prevod z DXF do gcode nájdeš dosť, tak už len skúšať akej sú kvality.

Osobne som za natívne aplikácie a neviem či by som takú službu využil.

[Bedňa]

A ešte jedna vec ma napadla s Inkscape sa dá pracovať cez terminál.

[xxxxxxxxxxx]

Pěkný pěkný!

[Bedňa]

Dík.

[Šangala]

Musíš přidat jak na posuvu tak na osách

Vážně: Dobrá práce a zajímavý postup.

[Bedňa]

Dík bratu. Ono pracovať so slobodným softvérom v strojarine nieje úplne sranda, zrovna teraz som narazil na novo vznikajúci projekt, tak to vidím na článok. Mno ešte mu tam musím nahlásiť nejaké bugy a spraviť preklady, ale som v siedmom nebi.

[xxxxxxxxxxx]

fakt? To jsem moc moc zveděavej!

[Bedňa]

Je to najlepší slobodný 2/2,5D CAM čo som kedy videl. Nehovoriac že to krásne vykresľuje v 3D. Má postprocesor pre Linux CNC asi už budem používať len tento softvér pre dané použitie. Teda vlastne s týmto robím najviac.

[xxxxxxxxxxx]

Tak to jsem zvědavej jako prase! Udělej určitě článek prosím!

[Bedňa]

Mno a dokomentáciu má len v Nemčine, našťastie je to strojárska suchárina, to je jediné čo viem v tej ich krásnej reči. Tak plánujem urobiť mu preklad do angličtiny a slovenčiny (češtiny) a keď to budem mať hotové ohromiť, že o to má fakt niekto záujem. Podľa mňa kto sa vyzná do problematiky, padne na prdel.

[Šangala]

Tak šup šup článek, a englištinu na čehúnštinu a šlovenčinu kašli, tento typ software jen velmi málo lidí používá lokalizovaný (jen ve Francúzi semo-tamo). Na spoustu věcí nemá čehúnština a šlovenčina (ustálené) termíny, tak si tam pak každý, v dobré víře, vymýšlí co ho napadne a člověk se f tom pak motá jak Maďar v kukuřici.

[Bedňa]

Minimálne na angličtinu to spravím. Ovšem natrafil som na problémy ktoré to bude chcieť vytuniť. Napr. v kóde s načítaním dxf som počet riadkov prepísal na milión a segfaultuje to. Je to v céčku v ktorom som 20 rokov nenapísal riadok a netuším kde je chyba.

[Šangala]

Zkus valgrind, mohlo by tě to nasměrovat, nebo požádej o pomoc :).

[=^..^= AmigaPower®]

pravou ruku na stůl!!!

[Bedňa]

To sa nedá
