Klávesnice Chicony KU-2971 ve spárech mývala

31.10.2007 00:13 | Přečteno: 2386×

Tento zápis je pro mne naprosto netypický - nejen že je technický, ale navíc ještě o hardwaru. Obávám se, že jsem spoustu věcí zmotal, takže mne prosím omluvte - berte to tak, jako by si s přístrojem hrál mýval a popisoval, co vidí. Z téhož důvodu omluvte nízkou kvalitu obrázků.

Jak asi leckdo ví, jsem fanda do klávesnic. Rád bych se podělil o zážitek z rozborky a sborky jedné z nich.

Jde o Chicony KU-2971, jednu z nejlevnějších (cca 200,- Kč na Alze) a v mém okolí velmi používanou. Těsně před tím jsem měl rozebranou jinou, ve stejné cenové kategorii, a užasl jsem, jaký je mezi nimi rozdíl.

Na svou cenu je totiž, alespoň podle mne, tato klávesnice mimořádně pečlivě udělaná. Všimněte si prosím následujících detailů:

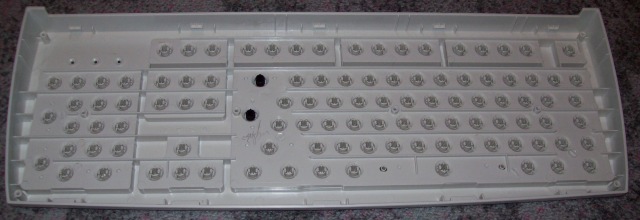

• Klávesy nejsou jen tak volně ložené; každá má zespoda vlastní válcový otvor, kterým přesně dosedá na svůj gumový klobouček. Tím je zajištěno, že klávesy drží, příliš se nekývají a dopadají vždy přesně na klobouček.
• Gumová vrstva s kloboučky pod klávesami je z jednoho kusu. To je nesmírně příjemné, protože si kloboučky drží své pozice a nemají tendenci se při rozebírání a skládání rozlétnout do všech stran.

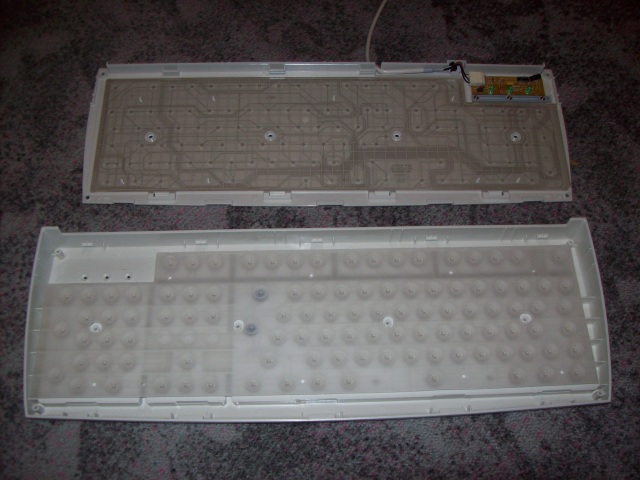

• Spodní deska, na které spočívá kontaktní fólie, obsahuje několik plastových "špuntů". Ty přidržují kontaktní fólii na místě a zároveň jednoznačně určují, kam na ni má přijít gumová vrstva s kloboučky. Díky tomu jsem to dokázal dokonce dát znovu dohromady.

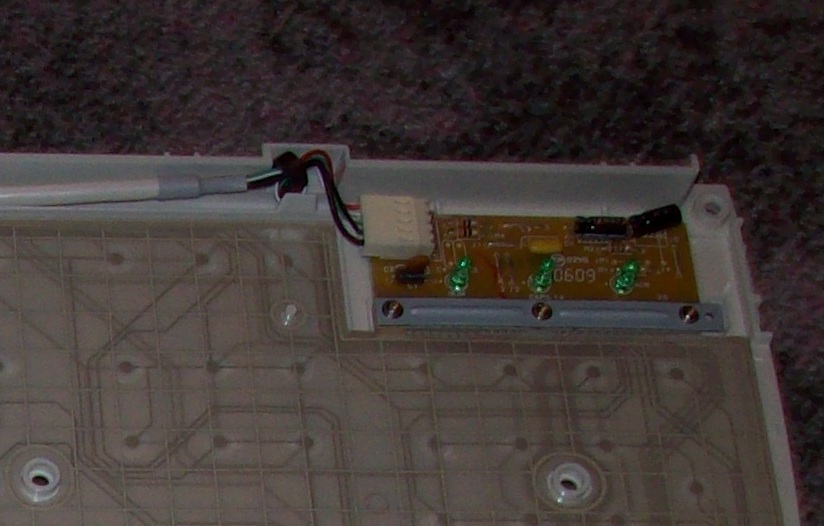

• Deska s elektronikou je upevněna dvěma šroubky a lištou, která zároveň drží na správném místě vývody z kontaktní fólie, takže nehrozí ztráta kontaktu ani posunutí fólie. Vývod vedoucí ke kabelu má konektor, takže kabel by bylo možné snadno vyměnit. (Na konektoru je dokonce něco jako ferit - snad magnetické stínění?)
• Ze snímků to není příliš patrné, ale obě části klávesnice jsou zajištěny nejen šroubky, ale také plastovými jazýčky; jsou malé, ale zajistí, že se klávesnice nerozpadne ihned poté, co jsou šroubky vytaženy.

Vím, není to nic tak úžasného, ale v tom to právě je - je to "pouhá" dobře odvedená práce. To se ne vždy podaří, rozhodně ne v tak nízké cenové hladině, kde se normálně šetří, kde to jde, a kvalita zpracování je obětována jako první. Nevím, jak je možné, že takhle dobrý výrobek vůbec za takovou cenu existuje a prodává se už dlouhá léta, ale prostě je to tak. Malý kousek světla optimismu v temnotě dnešního světa



Obrázky

Komentáře

[Max]

Pěkně se pozastavuješ nad součástkama klávesnice, hehe :). Jinak k té ceně. Nevím, nevím, vždyť jsou to jen dva plastové odlitky tvrdého plastu. Jeden odlitek měkkého, slisovaná folie a malý obvůdek + teda samotné klávesy. Výrobní cena při xxxxxxxx kusech je pak někde pod stovkou, možná ještě míň ... Kdyby se měl dělat jeden ks. , tak je cena opravdu někde hodně jinde ...

A co je potřeba pro výrobu takovéto klávesnice? No, ani moc nevím :). Obvod je spíchlej hned na nějakým tom univerzálním stroji, ale návrh a příprava stojí také hodně. Zbytek jsou většinou už jen odlitky. Na ně jsou potřeba formy. Ty může vyjít na něco kolem dvou milionů Kč. Pak už to stačí seskládat. Jenom :). Buď lidská síla, nebo strojema. Takový pás, který by to smontil by mohl stát dalších pár milionů. Vem si, že kdyby takový návrh a příprava všeho na tuhle ušmudlanou klávesnici byla asi 20 000 000, tak výrobní cena by mohla být při cca 1 000 000ks. někde tady :

• náklady na přípravu se musí vrátit => nejméně 20,-kč navrh na klávesnici a máme 20 míčů splacených
• materiál na klávesnici by pro jeden ks. mohl být cca 20,-
• pak máme ještě el. a okolní věci : 10,-
• manipulace : 10,-
• lidi : 10,-
• chceme vydělat na klávesnici 10,-

Tím jsme na výrobní ceně : 80,- za ks.

Hlavně prosím, aby nikdo ty čísla nebral vážně :). Tento příklad má sloužit jen jako ukázka toho, že 200,- za klávesnici je skutečně přiměřená cena a že klávesnice za 120,- ještě můžou v klidu výrobci vydělávat :). Také jsem nezmínil další věci nutné pro výrobu s následným prodejem, příkladem budiž třeba reklama :)

Tobě se zdá, že je to kvalitně udělaná klávesnice. Spíš bych řekl, že možná kvalitnější návrh. Všechny ty vymoženosti jsou jen opravdu odlitky, které se secvaknou a něco je sešroubuje ...

Zdar Max

[Bluebear]

Inu, vím, že to zase takový zázrak není, ale šlo mi o srovnání v rámci cenové kategorie. Viděl jsem přinejmenším jednu stejně drahou (tu, co jsem rozebíral předtím), která byla dost hrozně odfláknutá (například kontaktní fólie nebyla vůbec připevněná k desce elektroniky, prostě jen tak ležely kontakty na kontaktech a celý ten bastl držel ve smontovaném stavu jen díky přítlaku šroubů).

[Peter Kostal]

Nazdar,

chcel by som len upresnit jedno Maxove tvrdenie. Konkretne to, že sú to plastové odliatky.

No tak toto nie je pravda, lebo to sú plastové výlisky (vyrábajú sa totiž na vstrekovacích lisoch)

[Max]

Pravda, díky za upřesnění :) Nebyl jsem si jist, a tipnul jsem si :-/ ... :)
Zdar Max

[Pinhead]

Pěkný. Ještě si mohl ale dát snímek, jak ta klávesnice vypadá normálně

[Bluebear]

Dodám.

[David Ježek]

Určitě to není kvalitně udělaná klávesnice, takové se přestaly vyskytovat cca před deseti lety. Tahle se pěkně kroutí, vezmi ji za oba boky a pochopíš. Měkký plast, konstrukce je nejlevnější možná, ale je to dostatečně poctivá klávesnice na delší používání, 100000x lepší než stejně drahá 9810 a podobné odpornosti a navíc je řadou let osvedčeným modelem, která se zkrátka celkem povedl. Kýváí kláves přijde časem, je to úděl jak těch s "válečkovými "sloupky, tak se "čtvercovými". Jinak její prodejní cena cca 130Kč ji skutečně řadí mezi nejlevnější (hovořím o PS2 verzi, u USB si člověk připlácí za "exkluzivitu").

Osobně u této klávesnice mohu zkritizovat nožičky, kdy aspoň jedna z nich vždy plandá a dříve či později hrozí její ulomení. Mám na to už udělány takové válečky ze smotaného papíru, které zasunu do prostoru v horních rozích a které dědí nová 2971 od staré 2971 . Momentálně jsem ale k plné spokojenosti přesedlal na 2961 (našel jsem náhodou shop, kde je měli skladem, takže jsem si obejdnal hned tři kusy á130Kč pro případ, že by zas byly nesehnatelné).

[Petr "Glubo" Sýkora]

Já nedám dopustit na svoji Benq v podobné cenové kategorii, jediné číslo, co jsem na ni našel je 6511, třeba je to model. Mám ji rád proto, že spodní deska není plat nýbrž kus plechu. Sice jsem první týden měl chuť ji reklamovat, protože bylo velmi necitlivé písmeno v, ale po asi čtrnácti dnech se ochodila a už vše funguje k plné spokojenosti. Mám rád ten pocit pevnosti při úderu, prostě plech je plech.

[Zdeněk Štěpánek]

Mam ji taky v USB variante a je perfektni! A nekrouti se ani nahodou.

Zdenek

[Bluebear]

Také myslím, že je na současnou dobu velmi dobře zpracovaná. Samozřejmě záleží na tom, s čím se srovnává - pokud vezmeme jako měřítko starou mikrospínačovku dejme tomu od Digitalu, kterou lze utlouci hladového vlka, tak pochopitelně působí křehce
