Spravit starší LCD telku

7.5.2009 21:09 | Přečteno: 1492× | Jiné | poslední úprava: 7.5.2009 22:06

Jeden známý mi věnoval starší LCD telku Samsung, rozlišení 640x480, s tím, že nefunguje a že oprava by stála 2 kKč, výměna nějaký desky uvnitř.Jiný známý mi našel vadnou součástku na tý desce. Je to nějaký integrovaný obvod, pouzdro DIL8 a jsou tam tato čísla pod sebou:

4501SD
426043

Neví někdo, kde tu součástku sehnat?

Komentáře

[snajpa]

Udělej pls fotku toho brouka, a tak aby se dalo přečíst, co je na něm. Jsi si jistej DIL8? Jakože šváb s 8mi nožičkama skrz PCB?

[snajpa]

A btw. jak tvůj známý ví, že je chyba v tomhle obvodu?

[Jardík]

Je to opravář a nějak to zkoušel. Ale on je to spíš známý známého ... tu součástku prý nemohl sehnat.

[=^..^= AmigaPower®]

Logicky - jestli dělá tyhle věci, nepotřebuje ani schéma týhle konkrétní bedny.

[finn]

Mohlo by jít o dvojici výkonových MOSFETů: http://www.a-power.com.tw/ProductDetails.asp?M_ID=258.

[snajpa]

A nebo o nějakej operák od Texas Instruments, možností je opravdu spousta. Chtělo by to tu fotku.

[Jardík]

dole

[kotyz]

Jo, sou to MOSFETy.

[Jardík]

Příloha:

• Untitled.png (169648 bytů)

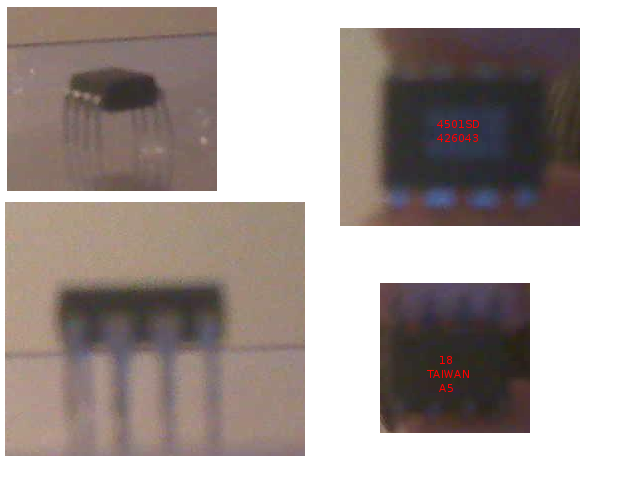

Nemám foťák, tak webkou u NB. Je to ale hnus Text jsem tam dopsal červeně, nic jiného tam není.

[Michal Fecko]

V tejto dobe sa neopravuje - v tejto dobe sa vyhadzuje a kupuje nove... BTW - vela stastia pri hladani :)

[=^..^= AmigaPower®]

640x480

...a né spíš standartní PAL 640x512, nebo NTSC 640x400?

[Zdeněk Štěpánek]

PAL je 720x576....

Tomu 640x480 bych se mozna ani nedivil, i kdyz spis bych cekal 800x600. Do tehle levnejch smejdu cpali vsechny mozny displeje co uz nikdo nechtel ke kompum. Obraz je na tom prisernej... Stejne jako na dnesnich HDready, kde byla 1024x768.

Zdenek

[kotyz]

Zadarmo je ten obraz dobrej dost

[Jardík]

A ještě to má jenom analogovej tuner

[alcore]

PAL ma normalne rozliseni 768x575, to len DVD ma rozliseni 720x576

[kotyz]

Stejne na obrazovce to neni videt cely a nektery radky ani nenesou obrazovou informaci. A neni PAL jako PAL ...

[Kvakor]

PAL DVD, stejně jako třeba DVB-T, sice opravdu má fyzické rozlišení 720x576, ale roztahuje se při zobrazování buďto na 768x576 (4:3), nebo na 1024x576 (16:9). Stačí spustit MPLayer z konzole a koukat se, co vypisuje za hlášky ...

[p]

preju  at ti nekdo da dobre :-)

[thingie]

Zpravit o čem?

[=^..^= AmigaPower®]

Jestli je 4501SD 16ti nožičkovej šváb, tak záměník je běžně dostupná branka CD4501, zejtra se mrknu v práci, jestli je to to co myslim, měl bych je mít (případně i originální, ale použitý-vyletovaný šváby).

[=^..^= AmigaPower®]

...aha, 8 nožiček, tak na to zapomeň

[pc2005]

Leda ustřihnout 8 nohou tomu CD4501 .

[=^..^= AmigaPower®]

...hmm, ale já i tak mam CD4510.

[xxxs]

aj na neho dojde.

[kotyz]

Vygooglit si datasheet a pak se podivat jestli to (nebo ekvivalent) nemaji v GESu nebo v GME. Tak s dedou spravujeme televize. Kdyz je dost stara tak se povede vygooglit i schema, na ty novejsi se zpravidla najde jenom placeny ...

[kotyz]

Příloha:

• datasheet.pdf (118858 bytů)

Tady by byl datasheet.

[Jardík]

Sem našel AP4501GSD, který má identické parametry, ale stejně ho nikde nemůžu sehnat

[pc2005]

Tak kup libovolný FETy a slož z nich náhradní obvod. Ale buď připravený, že výměnou FETů se počáteční problém vyřeší. Je možné, že problém je jinde než ve FETech a jejich odpálení je pouze důsledek poškození někde jinde. I když u spínaného zdroje to možné je .

[Chameleon]

V rámci tohoto zápisku bych chtěl s někuzavřít sázku - Vsadím se o jednu basu plechovkovýho piva, že pisatel opravý FETy, ale chyba bude ještě jinde -> Vsadím se, že bude opravovat tohle a támhleto a finále bude takové, že do toho vrazí min. 1000 Kč a bude mít nefunkční TV.

Dnes se neopravuje. Dnes se vyhazuje a kupuje nové...

[=^..^= AmigaPower®]

Tak to se klidně vsadim!!!

...ještě jsem totiž neviděl plechovkový pivo v basách...

[kotyz]

Skonci jako deda, bude to opravovat tak dlouho dokud to uplne neznici. Prece tam nebude kupovat original soucastku za 3.50 kdyz tam muze vrazit nakej ceskoslovenskej nebo sovetskej tranzistor, kterej je sice 4x vetsi ale ma skoro stejny hodnoty a ma jich plnou krabici od bot. A ono to pak funguje, ale jenom hodinu, pak tam shori neco jinyho. Tam kde by melo jit 100V (podle planku) jde 500V, ale hraje to (dokud neshori nakej rezistor). Jardik bude taky opravar domaci

[Václav HFechs Švirga]

Ale vždyť to tak je nejlepší! Já mám své nejlepší bastličské léta za sebou, ale kdo může říct, že mu elektronkový lampáč vyřazuje v RTG pásmu, elektronky místo do červena svítí modře, občas se tam zapálí nějaký VN oblouk a jednou byl dokonce i krásný ohňostroj (to když právě bouchl jeden rezistor)! Ale je to nezmar - stále hraje :). Možná to ale bude tím, že tam nejsou žádné tranzistory, ti malí šmejdi nevydrží nic ...

[Zdeněk Štěpánek]

Tranzistoru a IO (dost mozna 7V TTL) sovetske provenience mam kupu. Zrejme vyssi kvality, urcene do pocitacu.

Zdenek

[Hrabosh]

Dnes se neopravuje. Dnes se vyhazuje a kupuje nové. - No právě :o(

[kotyz]

A v domacich podminkach to kolikrat ani opravit nejde - samy miniaturni SMD soucastky, nekolikavrstvy plosny spoje. To chce minimalne lupu a mikropajku. Navic uz se k tomu nedavaji planky jako kdysi k cernobilejm televizim. Ty maji akorat autorizovany servisy nebo se najde za (ne uplne malej) poplatek na netu pdf verze. Ale zase kdyz clovek dostane zadarmo neco co uz stejne nefunguje, muze to uz jenom vylepsit

[pc2005]

Schémata většiny věcí jdou ještě pořád sehnat (třeba www.eserviceinfo.com), mnohem horší to je s některejma součástkama. Ovšem představa, že mám schéma základovky počítače je dost dobrá .

[Hrabosh]

No ono jde o to, jak si ty domácí podmínky definuješ. Já třeba mikropájku mám S těma schématama je to horší, ale zase se dá na Internetu najít katalogový list těch součástek, a i to schéma se dá někdy splašit. Klasický SMDčka taky nejsou problém, ale BGAčka - to už je průser.

[Limoto]

Někdy se dá něco najít aspoň podle FCC ID.

[Smajchl]

No castejsi bejva ze to opravis vymenou soucastky za par korun a pak to funguje porad...
