Upgrade wifi na Thinkpade T420 z aliexpresu

6.10.2019 19:10 | Přečteno: 2969× | Hardware | poslední úprava: 6.10.2019 19:07

Môj staručký Thinkpad T420 mal inštalovanú wifi kartu s veľmi malým výkonom (cca 30mW). Rozhodol som sa ju vymeniť za niečo výkonnejšie a hlavne modernejšie - Intel 8265. Tak som kúpil na kolene urobenú wifi kartu z aliexpresu ;)

Tento blog je len krátkym zhrnutím skúseností s touto wifi kartou. Kompletný text je zverejnený na inom serveri.

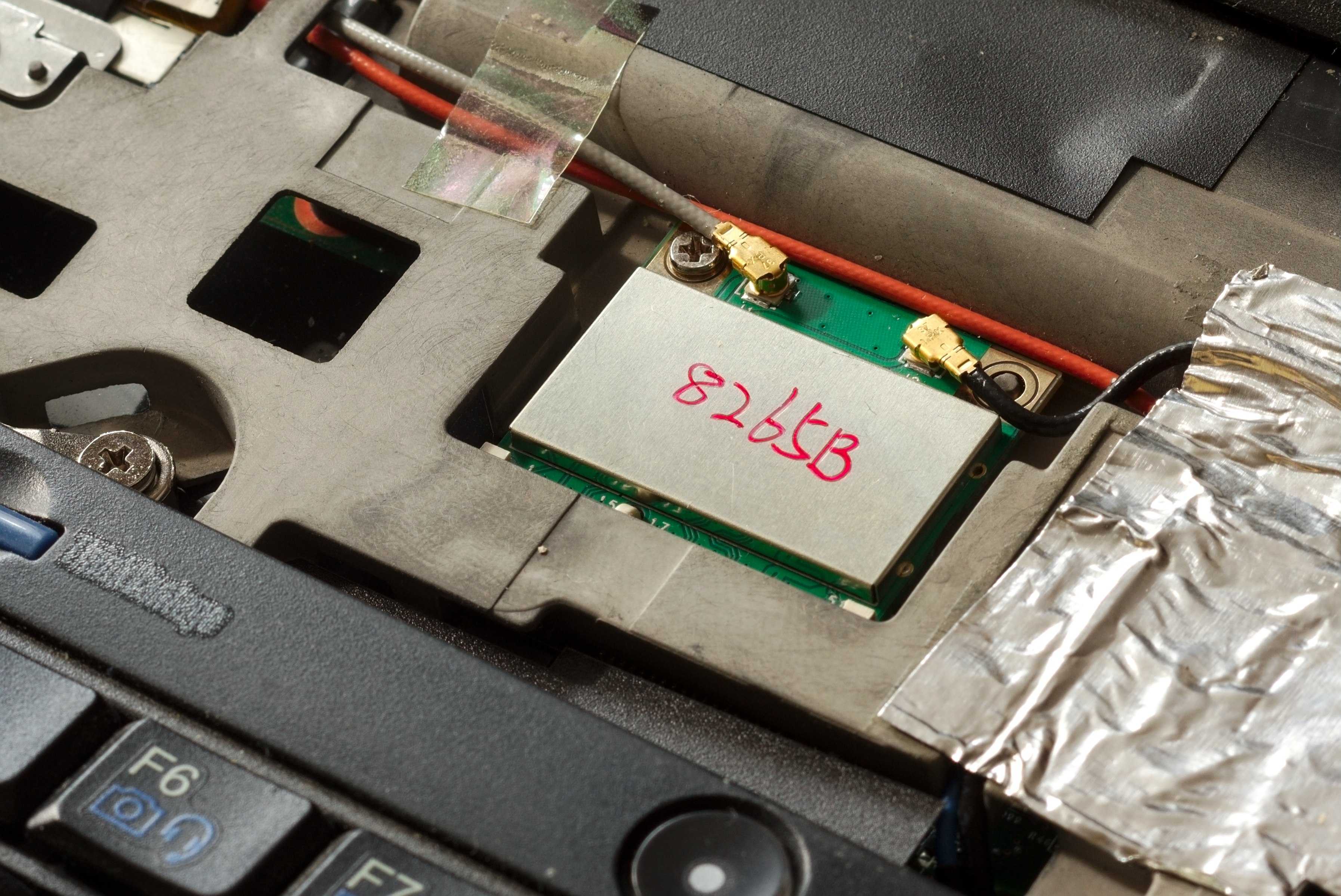

Kartička, ktorú som si objednal má označenie IT-8265HMW-B. Vyrába ju firma IdeaTrust Technology Solutions (nie nemá ani vlastnú webovú stránku).

Pred inštaláciou karty je potrebné upraviť BIOS (odstrániť whitelist pre wlan karty).

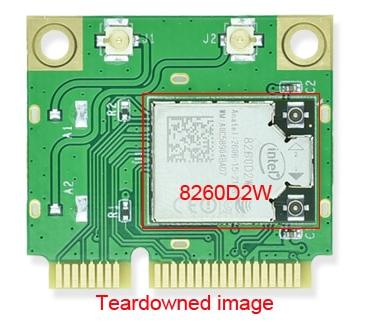

Karta má pod plechovým krytom modul 8265D2W (v podstate to isté, čo intel vyrába vo forme M.2, akurát je určená na spájkovanie priamo na matičnú dosku). Problémom tejto karty je prepojenie medzi internými konektormi antén (MHF4) a externými konektormi (U.fl).

Výsledky

Karta má skutočne zle navrhnuté antény. Kým útlm v pásme 2,4GHz je celkom prijateľný (max. pár desatín dB), útlm na 5GHz je skoro 5dB. Opraviť by to šlo ľahko, stačí dať dole kryt, odpojiť interné koaxiály a pripojiť ich priamo na anténu.

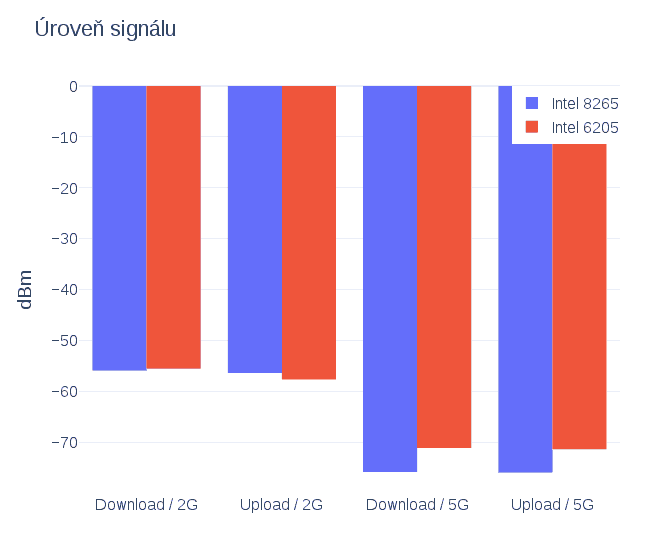

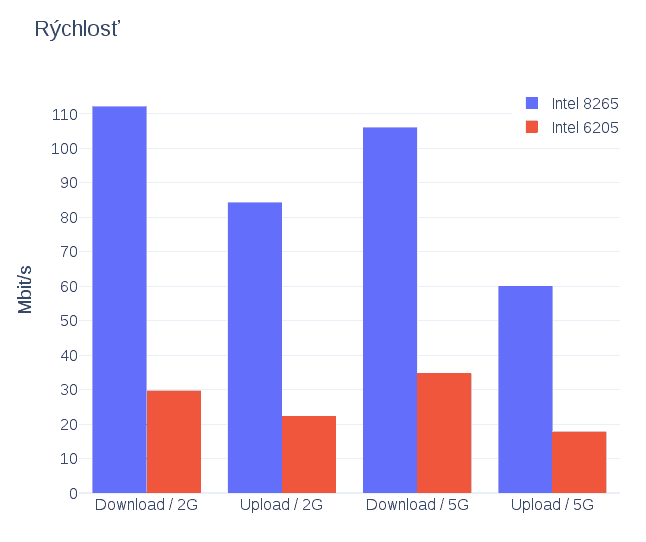

Benchmark	Intel 8265		Intel 6205
	Rýchlosť	Úroveň	Rýchlosť	Úroveň
2,4 GHz Download	112,2 Mbit/s	-55,89 dBm	29,75 Mbit/s	-55,48 dBm
2,4 GHz Upload	84,39 Mbit/s	-56,32 dBm	22,3 Mbit/s	-57,57 dBm
5 GHz Download	106,1 Mbit/s	-75,76 dBm	34,74 Mbit/s	-71,05 dBm
5 GHz Upload	60,1 Mbit/s	-75,87 dBm	17,76 Mbit/s	-71,27 dBm

Vyšší výkon a vyššia citlivosť v mojom prípade znamenali výrazné zvýšenie rýchlosti aj dosahu. Na druhej strane prestali fungovať LED bluetooth a wifi.



Obrázky
