ČEPS dohlíží na přenosovou soustavu pomocí desktopu Raydesk

7. 12. 2007 | Reklama | Tiskové zprávy | 4701×

Společnost ČEPS, a. s., řídí provoz a rozvoj elektrizační soustavy ČR. Cílem řešení dodaného firmou Stickfish bylo implementovat koncovým uživatelům grafické uživatelské rozhraní, ve kterém by mohli spouštět aplikace jednoduše z pracovní plochy přes odkazy, a omezit povolený počet používaných nástrojů. Požadavkem bylo umožnit touto cestou spouštění vzdálených aplikací běžících na vzdálených serverech QNX.

Společnost ČEPS, a. s., řídí provoz a rozvoj elektrizační soustavy ČR. Zajišťuje mezinárodní spolupráci prostřednictvím propojovacích vedení s elektrizačními soustavami sousedních zemí podle pravidel UCTE. Zásady své působnosti jako provozovatele přenosové soustavy, která představuje přirozený monopol, zakotvila společnost ČEPS, a. s., v souladu s Direktivou EU 96/92/EC.

Společnost ČEPS, a. s., splňuje všechny náležitosti stanovené zákonem 458/2000 Sb. pro udělení licence provozovatele přenosové soustavy ČR. Povinností společnosti ČEPS, a. s., je zajistit bezpečný a spolehlivý přenos elektřiny pro uživatele přenosové soustavy ČR i v rámci mezinárodní spolupráce.

Obchodní potřeba

• Výměna a rozšíření stávajících terminálů Sun Ray pro přístup do LAN se stroji na platformě OS Solaris 2.5 o přístup do LAN s OS QNX 6.3.
• Zpřístupnit nový realtimový dispečerský řídící systém na platformě OS QNX uživatelům ČEPS bez dopadu na jeho funkčnost, spolehlivost a bezpečnost.
• Stabilita a vysoká dostupnost aplikací QNX přes tenké klienty.
• Zajištění bezpečnosti a úplného fyzického oddělení realtimového provozu od obecné LAN ČEPS.

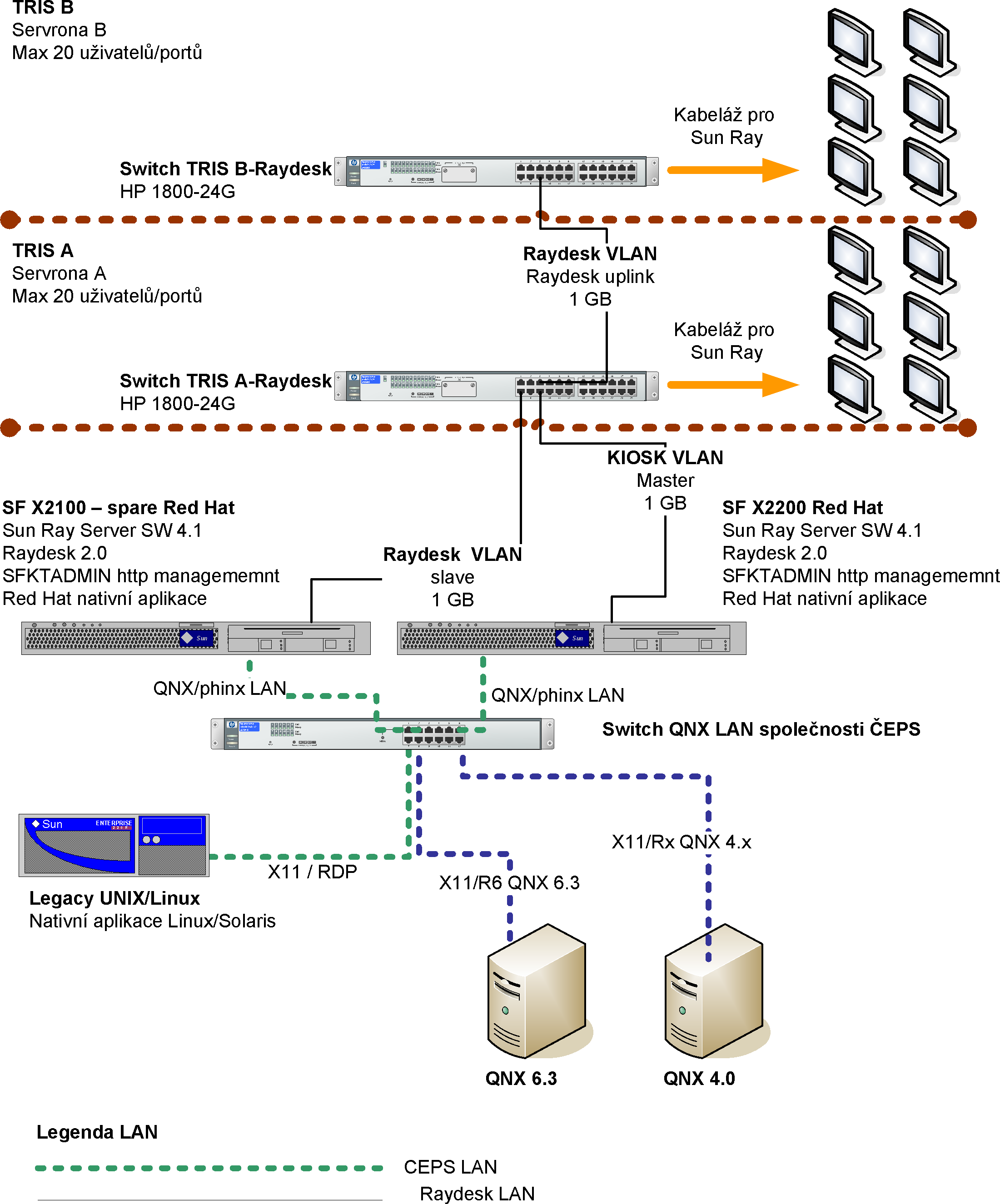

Navržené řešení

• Tenké klienty Sun Ray 2FS a Sun Ray 2 pro pracovníky technických odborů ČEPS, kteří ke své práci potřebují přístup do dispečerského řídícího systému.
• 5 pracovišť s dual-head monitory EIZO a Xinerama pro vývojové pracovníky SCADA.
• 20 standardních pracovišť s LCD monitory pro ostatní uživatele.
• Optimalizované nasazení Phinx konektoru pro X11R6 zobrazení aplikací QNX.
• Oddělení LAN s terminály Sun Ray od ostatního provozu obecné IT infrastruktury.
• Fail-over zapojení serverů Sun Fire X2200 s operačním systémem Red Hat Linux.
• Poslední verze Sun Ray Server 4.0 a Stickfish Raydesk 2.1.
• Přínosy řešení
• Zpřístupnění aplikací dispečerského řídícího systému pomocí tenkých klientů vnitřním uživatelům a zákazníkům ČEPS bez nutnosti budování nové síťové kabeláže.
• Bezpečný desktop Stickfish Raydesk s pevně definovanými nástroji.
• Možnost využívání dalších aplikací (MS Windows) v rámci jednoho desktopového pracoviště.
• Hardwarové řešení dvoumonitorového zapojení Xinerama.
• Vysoká dostupnost a životní cyklus terminálů bez nutnosti upgradu.

Výchozí stav

Společnost ČEPS, a. s.,, od roku 2000 využívala tenké klienty Sun Ray pro přístup k dispečerskému řídícímu systému XA/21 na platformě OS SOLARIS 2.5. V roce 2007 došlo k výměně řídícího systému a k vybudování plnohodnotného záložního pracoviště v Ostravě v souladu s doporučeními UCTE obsaženými v Policy 5 Operation Handbook. Dodavatel nového dispečerského řídícího systému společnost ELEKTROSYSTEM a.s. dodala řídící systém pracovně nazývaný SDŘS (sdružený dispečerský řídící systém) na platformě realtimového operačního systému QNX 6.3. V důsledku požadavku na oddělení infrastruktury dispečerského řídícího systému od obecné IT infrastruktury by bylo nutné pro přístup do sítě QNX instalovat velký počet nativních stanic a serverů s OS QNX dedikovaných pouze pro grafické zobrazování a terminálový přístup do SDŘS.

Řešení

Cílem řešení bylo implementovat koncovým uživatelům grafické uživatelské rozhraní, ve kterém by mohli spouštět aplikace jednoduše z pracovní plochy přes odkazy, a omezit povolený počet používaných nástrojů. Požadavkem bylo umožnit touto cestou spouštění vzdálených aplikací běžících na vzdálených serverech QNX. Pro tyto účely byla modifikována instalovaná verze QNX programu PHINX, který umožňuje zobrazovat grafické uživatelské rozhraní QNX a výstupy programů v něm běžících na systémech s podporou X Window. Součástí dodávky je i speciální konektor SFKRE, který disponuje možností aktivovat aplikace na vzdálených systémech.

Po zapnutí řídicích serverů je automaticky nastartován SunRay Server Software a servery jeho prostřednictvím vytvoří tzv. failover skupinu (na úrovni aplikačního softwaru). Součástí Sun Ray Server Software jsou dvě klíčové komponenty: Authentication Manager (dále jen AM) a Session Manager (dále jen SM). Během startu serverů se dále spustí služba datového skladu (OpenLDAP), která běží na obou serverech v režimu realtimové replikace (ldapsync), a DHCP server.

Spouštění lokálních nebo nativních aplikací na vzdálených serverech se stejným operačním systémem je možno realizovat mnoha způsoby. Komunikace a zobrazování je založeno na X protokolu. Preferovaný způsob je přes SF Raydesk Remote Executor, což je agent běžící na vzdáleném systému jako služba nebo spouštěný v režimu on-demand sítovým superdémonem inetd. Při spuštění tohoto typu aplikací se aktivuje klientská část SF Raydesk Remote Executoru, která kontaktuje agenta a ten jednoduše spustí aplikaci a její grafický výstup přesměruje do sítě.

Díky Sun Ray Server SW a zabudovanému failoveru na aplikační úrovni obsluhy terminálů je správa virtuálních desktopů jednoduše realizovatelná bez potřeby clusteru. Výhoda kombinace terminálů a desktopového řešení Stickfish Raydesk, resp. virtuálních zobrazovacích jednotek, je v tom, že se jedná o naprosto bezobslužná zařízení bez účasti RAM, CPU a HD. Nároky na správu a údržbu uživatelů a jejich rolí jsou minimalizovány a náklady na inventář a HW počítačů doposud zajišťujících dispečerská stanoviště klesly o stovky procent.

Hodnocení klienta

Při zavádění nového dispečerského řídícího systému na platformě OS QNX 6.3. jsme byli postaveni před problém, jak zajistit přístup do řídícího systému bez ohrožení realtimového provozu SDŘS při dodržení přísných bezpečnostních standardů ČEPS. Kromě útvarů zajišťujících správu a rozvoj SDŘS potřebují přístup do systému i ostatní technické útvary ČEPS, jako jsou např. Příprava provozu přenosových a systémových služeb, Hodnocení a analýzy, Zúčtování zahraničních výměn apod. Bylo požadováno striktní oddělení od obecné IT infrastruktury. Instalace nativní pracovní stanice s OS QNX u každého pracovníka by byla finančně náročná; jak z hlediska pořizovacích nákladů spojených s novým HW, tak kvůli nákladům na vybudování nové vnitřní QNX sítě u každého uživatele.

Rozhodnutí sáhnout k osvědčenému provozování Sun Ray sítě pro terminálové připojení, které bylo provozováno již ve starém dispečerském řídícím systému, narazilo na nekompatibilitu s novým OS QNX 6.3. Na základě referencí na dodávky Stickfish Raydesk Enterprise Desktop řešení byla oslovena firma Stickfish, která pro nás navrhla řešení na míru a ve spolupráci s dodavatelem SDŘS zrealizovala dodávku celé sítě na klíč, včetně softwarových úprav PHINX konektoru, kterou nám nebyla žádná jiná známá firma schopna zajistit, a včetně dodávky požadovaných vícemonitorových pracovišť pro vývojové pracovníky. Dodané řešení plně odpovídá našim požadavkům pro práci se vzdáleným grafickým připojením a splňuje naše bezpečnostní požadavky při využití stávající infrastruktury IT.

Ing. Bohuslav Podroužek
Projektový manager SDŘS

Kontakt

Stickfish, s.r.o.
Koněvova 2660/141
130 83 Praha 3
+420 267 108 381
info@stickfish.cz

O Stickfish

Stickfish je ICT firma specializující se na technologie enterprise Linux a UNIX. Její strategií je dodávat ucelená řešení: od analýzy požadavků, nalezení nejvhodnější varianty, až po školení, následnou technickou podporu nebo outsourcing správy. Stickfish poskytuje řešení předních výrobců, jako jsou Sun, IBM, Red Hat, Oracle či VMware, vyspělé síťové prvky Juniper a Cisco a dále vlastní vysoce bezpečné a rychlé řešení enterprise desktopu Raydesk. Stickfish provozuje známé elektronické obchody 64bit.cz a AbcHost.cz, stejně jako populární technicky orientované internetové portály AbcLinuxu.cz a ITBiz.cz.

Použité ochranné známky jsou majetkem svých vlastníků.
