Chladenie trochu inak 2

23.7.2012 16:19 | Přečteno: 1047× | ine

V tomto blogu Vám predstavím aktualizovanú verziu chladiacej veže.

Úvod

Predchádzajúca verzia je jednoduchšia.

Hlavné rozdiely.

Nerieši kabeláž pre napájanie ventilátorov a nie je možné použiť ventilátory s hrúbkou 25mm. Problém s hrúbkou som vyriešil vymodelovaným 5mm podložky. Táto podložka sa upevňuje na držiak ventilátora. Týmto krokom umožníme použitie ventilátora s hrúbkou 25mm.

Rozmery

Rozmery časti pre ventilátory.

Ceľkový rozmer je 120x120x120 mm

Veľosť otvoru pre ventilátory je 100x100x10 mm

Rozmer držiaka ventilátora je 120x120x1 mm (vonkajši) a 100x100x1 mm (vnútorný)

Rozmery základne.

Ceľkový rozmer je 140x140x140 mm.

Rozmer prvého priestoru je 70x70x70 mm.

Popis jednotlivých časti

V tejto časti budem popisovať prvky chladiacej veže.

Kostra

Úlohou tejto časti je držanie ventilátorov na určených miestach

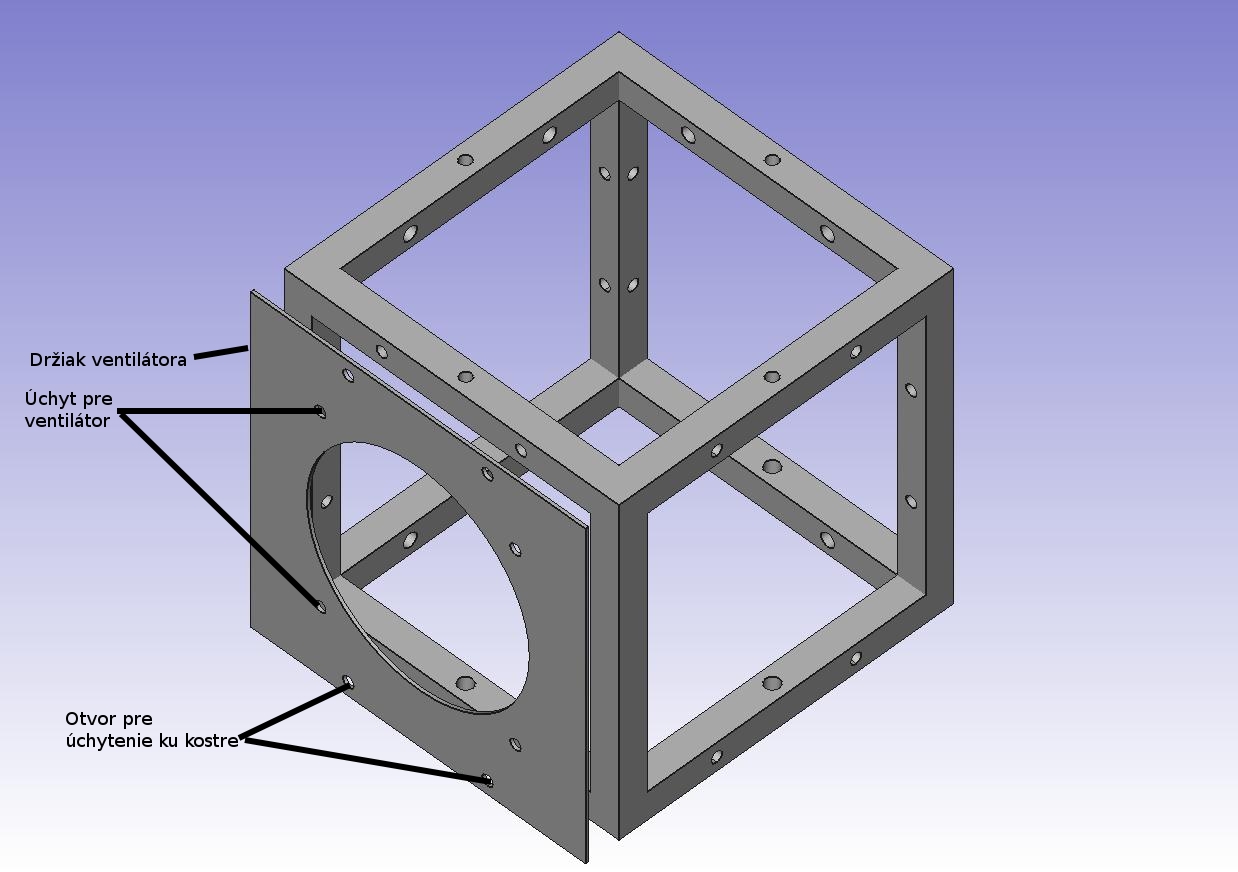

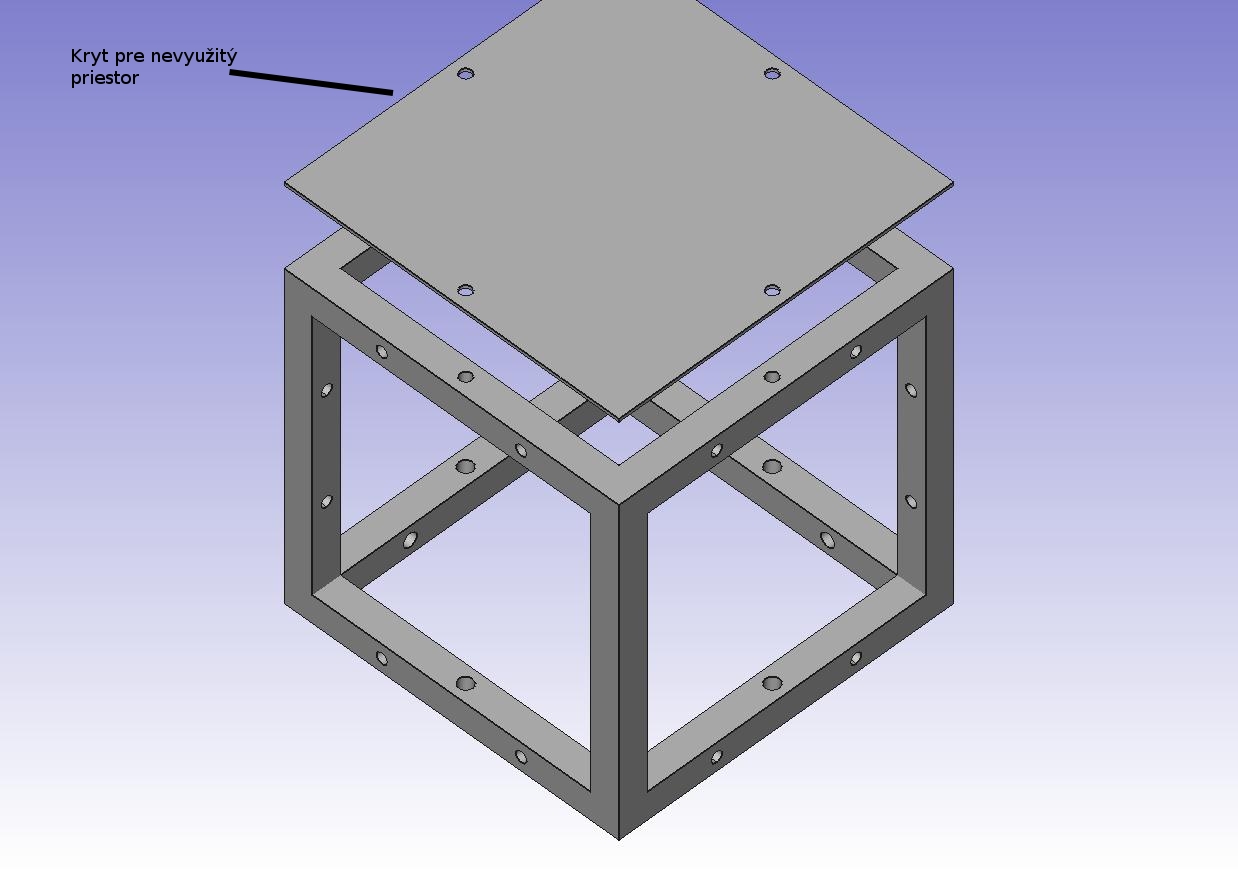

Ako držiak ventilátora je použitý plech o hrúbke 1mm s potrebnými otvormi pre uchytenie ku kostre. Sú k dispozícii dva typy. Prvý je držanie ventilátora, druhý je na zakrytie nevyužitého otvoru pre ventilátor. Tiež sú dostupné 5mm hrubé podložky. Na pripevnenie filtra je možné použiť dva držiaky na upevnenie ventilátora.

Táto časť taktiež obsahuje prvky na vedenie kabeláže. Jednotlivé prvky sú vertikálne lišty s rozmermi 10x10 mm (vonkajší rozmer) a 8x8 mm (vnútorni rozmer), ďalej horizontálne lišty s rozmermi 8x8 mm (vonkajší rozmer) a 6x6 mm (vnútorni rozmer). Posledný prvok sú spojky s rozmerom 10x10 mm.

Základna

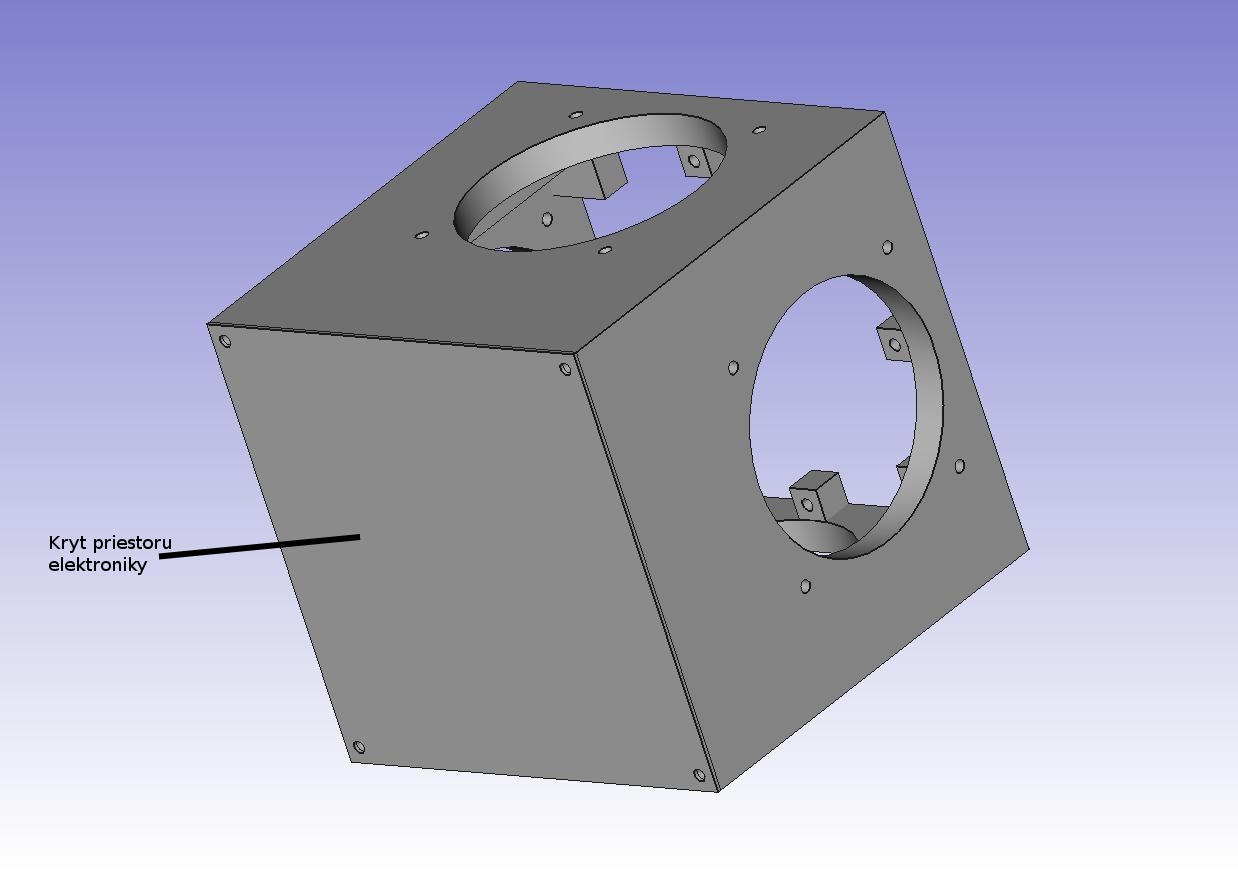

V základny je prítomná riadiaca elektronika a pripajá ku kostre prívod vzduchu.

Ďalšia časť základne sú lišty a prechodky pre lišty.

Záver

Zatiaľ sa jedná o virtuálnu predstavu chladiacej veže pre PC.

Pre predstavu prikladám obrázky s popiskami.



Obrázky

Komentáře

[xxxxxxxxxxx]

ty asi nebudeš konstruktér. Sice to moc nechápu ale každou snahu cením! dávám palec nahoru!

[ewew]

Nie je to sranda vymodelovať.

Z nejakého dôvodu vyvojári zabudli urobiť funkciu na návrat pri chybe.

[xxxxxxxxxxx]

To je ve Sketchupu?

[ewew]

Je to vo FreeCADe. Je to priamo v repozitáry Debianu.

Link na komentár, kde som písal v čom je to robené.Popisky sú dorobené v Gimpe.

[xxxxxxxxxxx]

Good. Ten komín, sice jsem to nepočítal ale myslím si že na komínový efekt je pár centimetrů málo. Ale nechci kecat.

[ewew]

Tu nejde o kominový efekt. Celé to bude s ventilátormi. To znaména, že to bude aktívne. Nie je divné, že som tam písal,že sa tam zmestia ventilátory s hrúbkou 25mm.

[xxxxxxxxxxx]

No ale potom jakej to bude mít smysl?

[Hovadko]

Žádnej, protože aby to mělo nějakej smysl, tak to bude mít alespoň 8 a víc ventilátorů a tudíž to bude řvát jako kráva.

[ewew]

Nie je nutné to mať pri PC, stačí tam dať trubku s priemerom 8cm a pripevniť to namiesto ventilátora. Potom trúbku natiahnuť do dostatočnej vzdialenosti a tam umiestniť chladiacu vežu.

Kľudne si z toho môžete urobiť stolný ventilátor. Fantázii a spôsobe využitia sa medze nekladu.

[Hovadko]

Trubka s průměrem 8cm? Si spočítej, jaký budeš mít tlakový ztráty v tý trubce (délka trubky + každej ohyb) a zjistíš, že by byla možná lepší 12cm trubka. A s takovým monstrem v pokoji bys moc estetiky neudělal (nemluvě o zabraným prostoru).

[Hovadko]

Tady se řeší chlazení jako prase - nenapadlo náhodou někoho uzavřít celej PC do skříně z perforovanýho plechu? Nebo si ho rovnou rozprostřít na novinách na stole nebo integrovat přímo do stolu? Amatéři. To si radši postavěj takovou zrůdu.

Co třeba takovej Antec Skeleton - to je alespoň case. A nějaký větrání se nemusí nijak extra řešit (to 7cm vrnítko bych vyhodil - je tam k ničemu).

[ewew]

Toto je všeobecná verzia. Je možné to vymodelovať aj konktrétne. Toto je len prototyp, ktorý vznikol ako produkt nudy.

Niekedy keď sa riešia aj takéto veci sa najdu aj zaujimavé existujúce riešenia.

[phr]

+100

Taky to nechápu. Zesilovače se běžně dělají tak, že se dozadu nebo na boky dají chladiče ven a konstrukce se tomu přizpůsobí. Jenom PC holt musí být v uzavřené skříni jako za krále klacka, kdy je chladit nebylo moc třeba a teplo se vyhání nuceně ven štěrbinami. Zahoďte konečně ATX layout a navrhněte něco rozumného. Víc než dva velké sloty dneska stejně nejsou obvykle zapotřebí.

[SPM]

Jo, to je tako možná pro někoho, koho se baví dívat na haldy prachu, který se tam všude usadí anebo má obsesivně kompulzivní poruchu a bude to každej tejden rozebírat a otírat. To že to stojí stejně jak solidní hliníkovej odhlučněnej case s dobrým airflow (který se taktéž s normálními komponentami chladí dobře) už je skoro škoda mluvit...

[ewew]

Na uvedenú konštrukciu nie je možné pripevniť filtre. Ale v mojom som počítal s použitým filtrov.
