Jeep - převodka řízení

11.8.2009 22:00 | Přečteno: 1597× | Jeep | poslední úprava: 7.11.2009 18:40

Poslední možnost, nebo možná první, která způsobuje vůli v řízení je převodka řízení. Zkusil jsem ji tedy sundat a zkontrolovat.

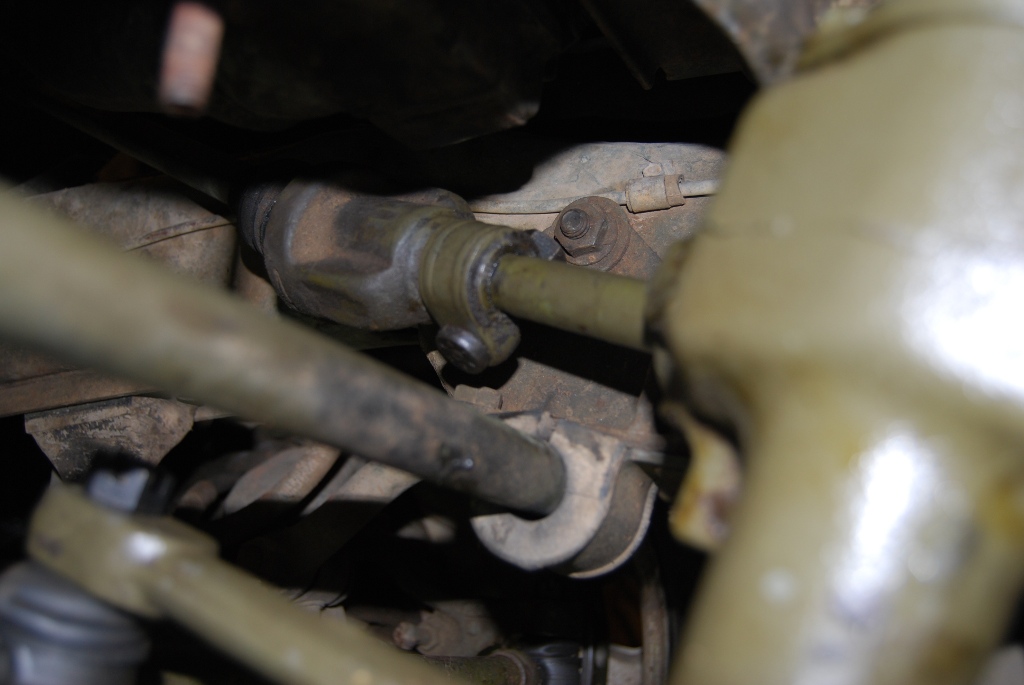

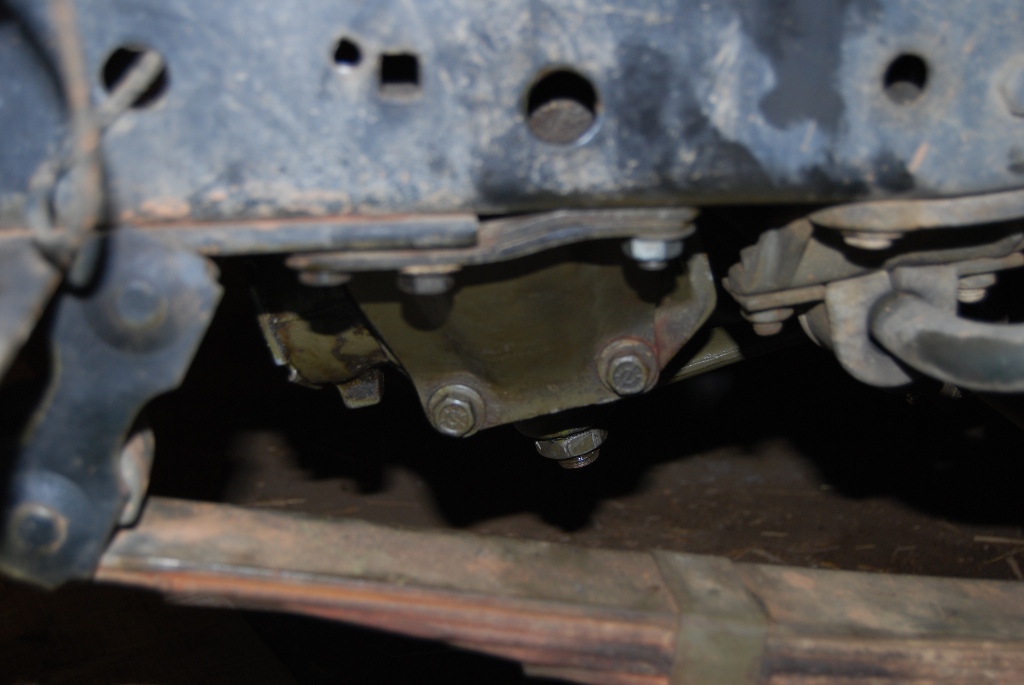

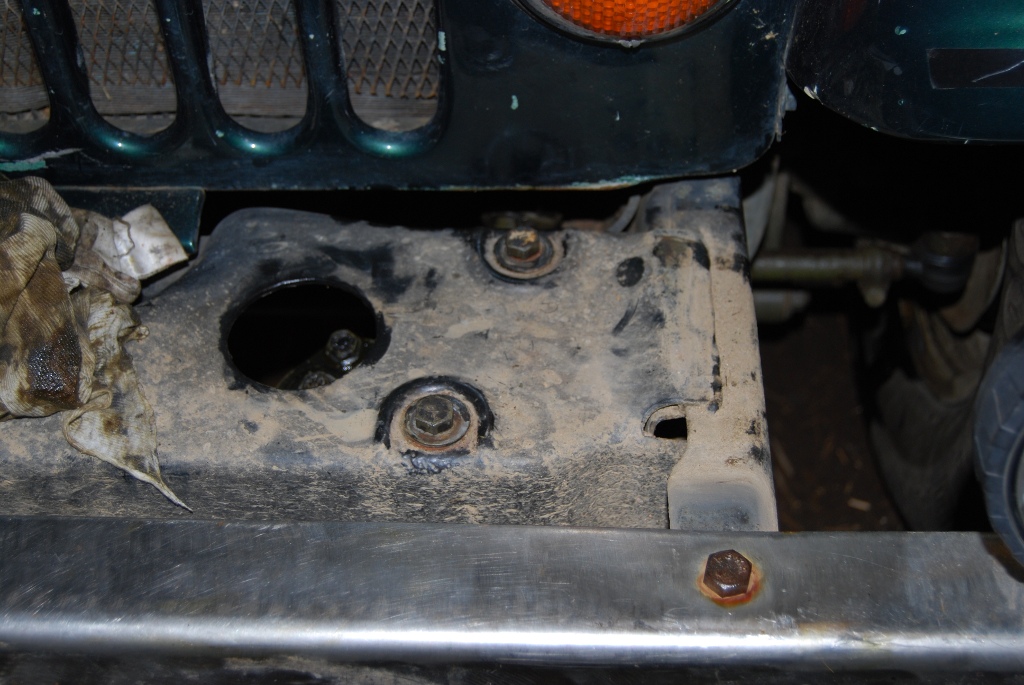

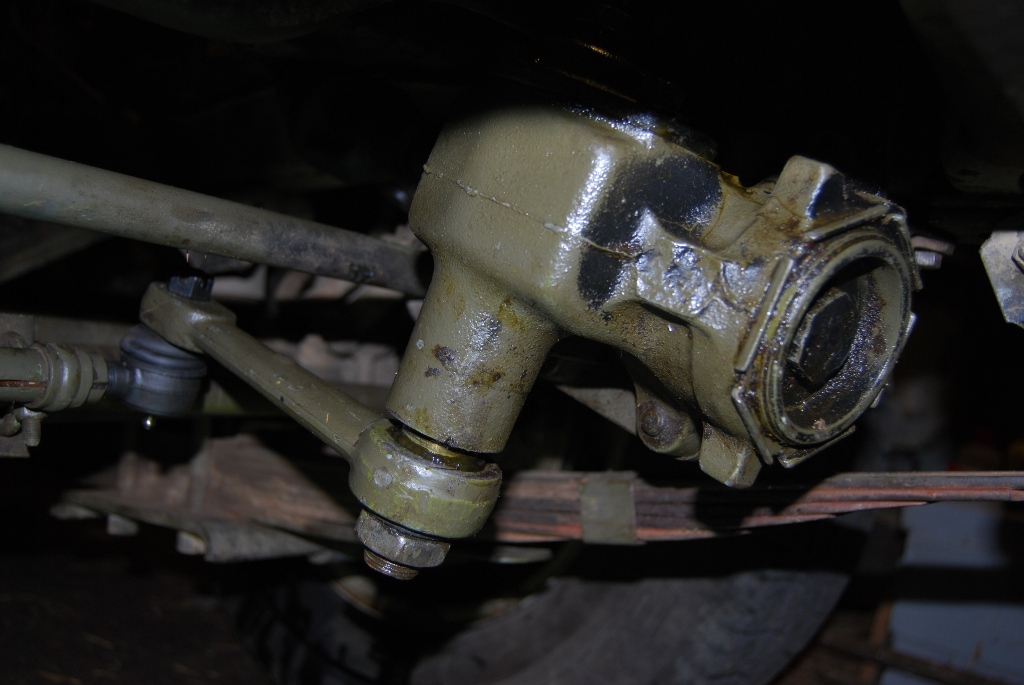

Nejříve bylo potřeba odpojit převodku od řídící tyče. Potom povolit a sundat šroub na tisícihranu, který vede dál k volantu. Pak povolit šrouby na rámu u pérování a nakonec na rámu zhora. K sundání páky ze svislé hřídele stačilo kladivo, tisícihran zde je kuželový a má i vymezovací hrany, že páka pak je vždy ve správné poloze a nemusel jsem si dělat značky.

Pak stačilo povolit tři štouby v horní části převodky a vyndat svislou hřídel s ozubením. Uvniř převodky je vodorovná hřídel se závitem, po kterém pojíždí hřeben, který pak otáčí pomocí ozubení svislým hřídelem. Vodorovná hřídel je v kuličkových ložiscích a svislá hřídel jen v kluzném ložisku. Nebylo vidět žádné výrazné opotřebení a protože sada ložisek není skladem, tak jsem to zase smontoval dohromady a namontoval na místo.

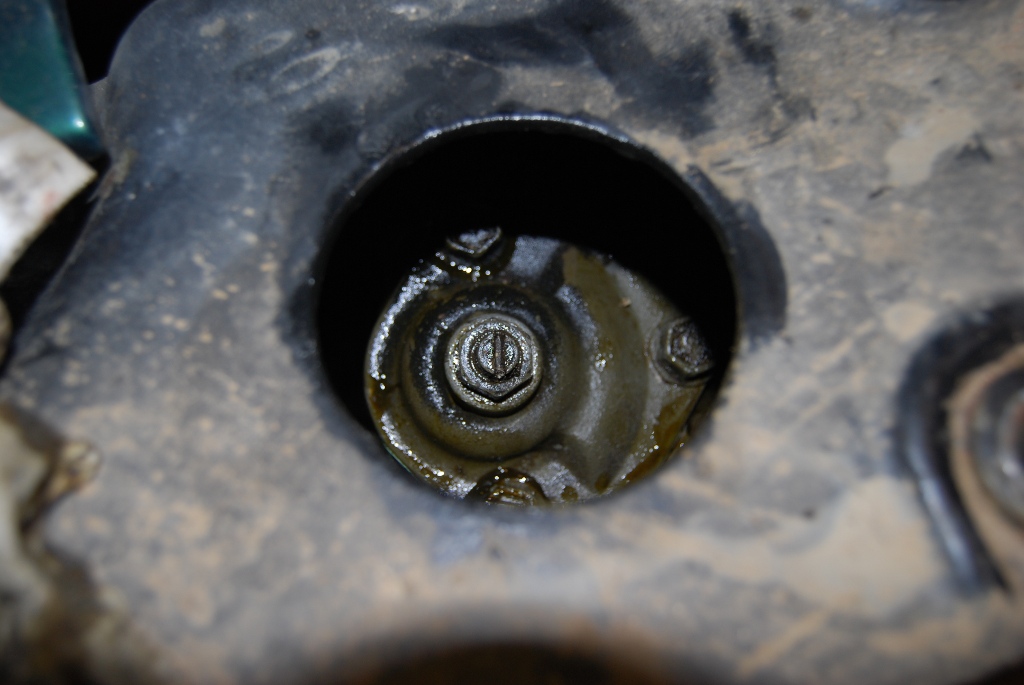

Když jsem měl převodku sundanou, zkoušel jsem, co dělá ten šroubek a matka v horní části. Snižují vůli svislé hřídele! Ta má tvar kuželu a kluzné ložisko také, takže šroubovákem jsem přitáhl hřídel a matka dělá kontra. Paráda, vůle na řízení je pryč. Sadu ložisek si ale přesto objednám, bude se hodit na později.

Řízení by tedy mělo být téměř komplet v pořádku, jsou srovnané tyče, vyměněné čepy, dotažená vůle v převodce. Zbývá jen změřit a případně poopravit sbíhavost. Podle tohohle článku by měl být rozdíl mezi přední a zadní hranou asi čtvrt palce.



Obrázky

Komentáře

[xpj]

Oobdivuji Tě. Kdybych se do toho pustil já, zbydou mi součástky na ještě jeden Jeep a ten původní bych už nikdy nedal dohromady. Ještě se zamýšlím nad pověstnou jednoduchostí konstrukce Jeepů a možná je pro mě až příliš složitý (ano, jsem ten, který není schopen ani seřídit přehazovačku na kole :-)



Jen tak dál, jsem zvědav na další pokroky :-)

[=^..^= AmigaPower®]

Ona je ta přehazovačka taky na seřyzováňý horšý než tyhle věcy. Na opravách tohodle typu mně nejvýc dokáže nasrat, když sy všechno pečlyvě přypravym a pak musym vymejšlet náhradňý řešeňý kvůly kokotům z "náhradňých ďýlů" a jejich "jasně pane, nebojte se, je to určytě to samý" Pokud bych ty ďýly stahoval ze států, tak by mě přy něčem takovym asy jeblo...

[YYY]

Mohu se Te prosim zeptat, kolik si za tuto krasku dal?

[Dušan Hokův]

70k

[PepaSFI]

zdá se že to má tu převodku rozumně udělanou. U starých škodovek to postrádalo základní strojařskou logiku, slučovaly se tam neslučitelné pohyby a aby se to vůbec hýbalo tak to muselo mít strašnou vůli. Na seřizování sbíhavosti používám laser. Konkrétně laserovou vodováhu přidělanou na liště aby to šlo přiložit na hrany ráfku. Pravítko před autem a trocha geometrie ze základní školy.
