Skrinka domácej výroby pre Intel Atom

20.9.2008 21:32 | Přečteno: 3458× | poslední úprava: 20.9.2008 21:32

Konečne som sa dokopal k tomu aby som vyrobil skrinku pre môj počítač s micro ATX matičnou doskou Intel Little Falls s procesorom Atom. Prinášam vám pár fotiek z celej akcie.

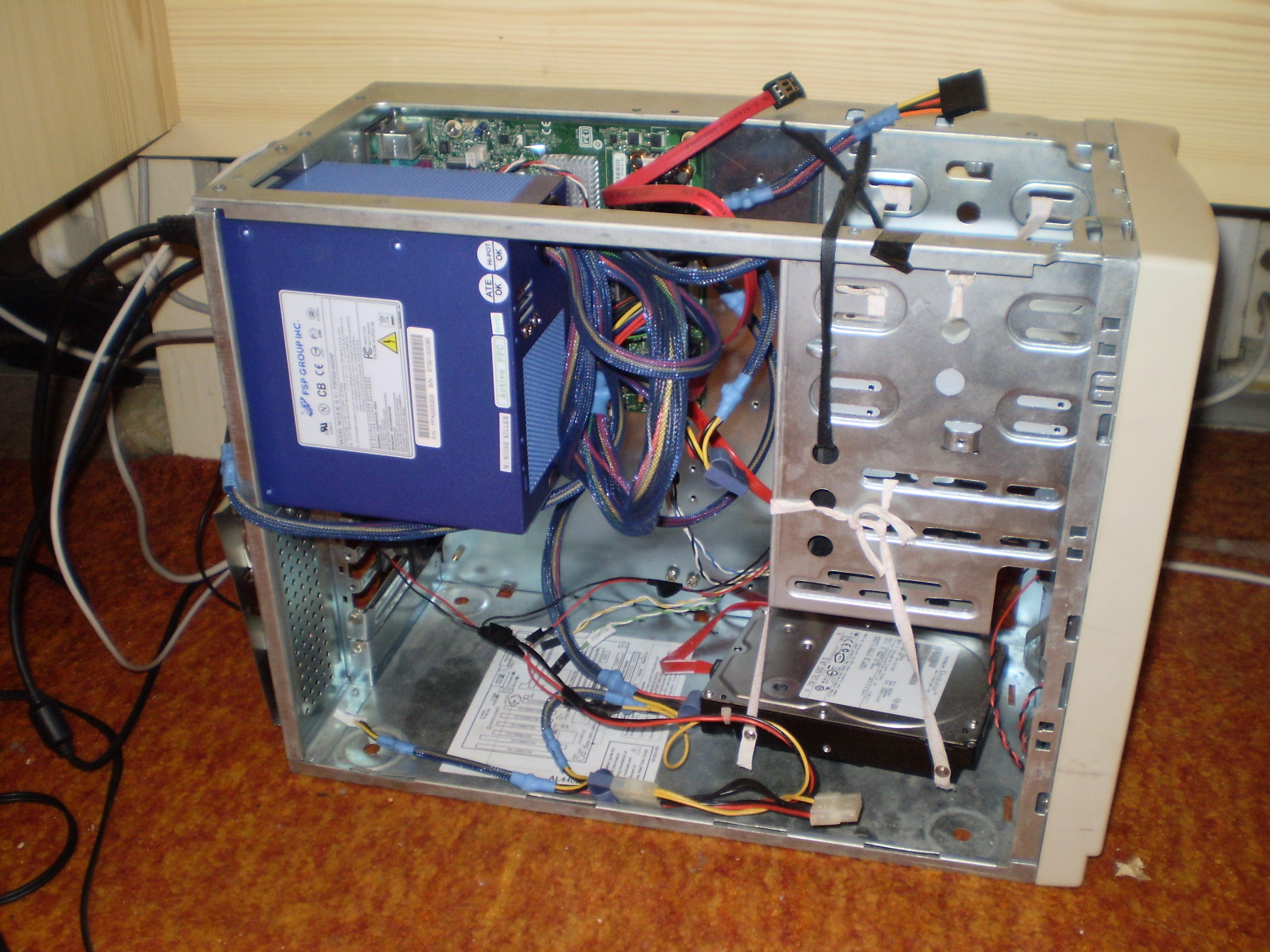

Východzí stav

Požiadavky na novú skrinku

• Zdroj štandardnej veľkosti
• DVD napaľovačka štandardnej veľkosti
• Jeden 3,5" harddisk

Premýšlal som o menšom zdroji, o SSD disku, o slim napaľovačke, ale to by všetko zbytočne predražilo. Plus ak by niektorá časť odišla tak by sa ťažko zháňala náhrada. Cieľom bol teda úplne normálny desktop len v menšej krabici. Optickej mechaniky sa zbaviť nemôžem, raz za čas ju proste potrebujem.

Výroba

K tejto fáze žiadne fotky len popis. Všetok materiál ktorý som použil som našiel v našej panelákovej pivnici (1.5 x 2 metre!). Tam som všetko aj vyrábal, máme tam spravenú priamo v tej pivnici takú malú dielničku. Na tak malom mieste je zverák, stôl, stojanová vŕtačka, sústruh, flexka, náradie, motorová píla, zimné pneumatiky, lyže pre 4 ľudí, jeden počítač, nejaké dosky, kompóty, atď...

Základom je 4mm hrubá doska z cuprextitu, na ňu som umiestnil 3 dištančné stĺpiky pre matičnú, asi 5 cm vysoké. Ďalej 4 hliníkové asi 10cm stĺpiky na ktorých bude disk. Zo starého zdroja som plech vytvaroval do takého tvaru aby držal DVD mechaniku. Zdroj som pripevnil pomocou plieškov ktoré vypĺňajú medzery pre ISA a PCI karty v normálnom počítači, dokopy som použil až 4 tieto pliešky. Dva zhora, dva z boku. Disk je zospodu gumičkami z duše pneumatiky pripevnený na ďalší veľký plech. Celé je to priskrutkované zhora k tým hliníkovým stĺpikom. Navyše to ešte drží ten zdroj. Vonkajší biely plech je zo starého počítača. Čo vám budem vravieť, nožnice na plech spoznali stredovek. Najme vystrihovanie otvorov na konektory a zdroj bola veľká sranda. Nakoniec som kúskom plechu vyplnil otvor vedľa zdroja a dal som tam vypínače.

Skladanie

Na hnedej doske je plech zo zdroja ktorý bude držať mechaniku. 3 dištančné stĺpiky pre matičnú. 4 modré hliníkové stĺpiky na disk. V ľavo už je namontovaný zdroj.

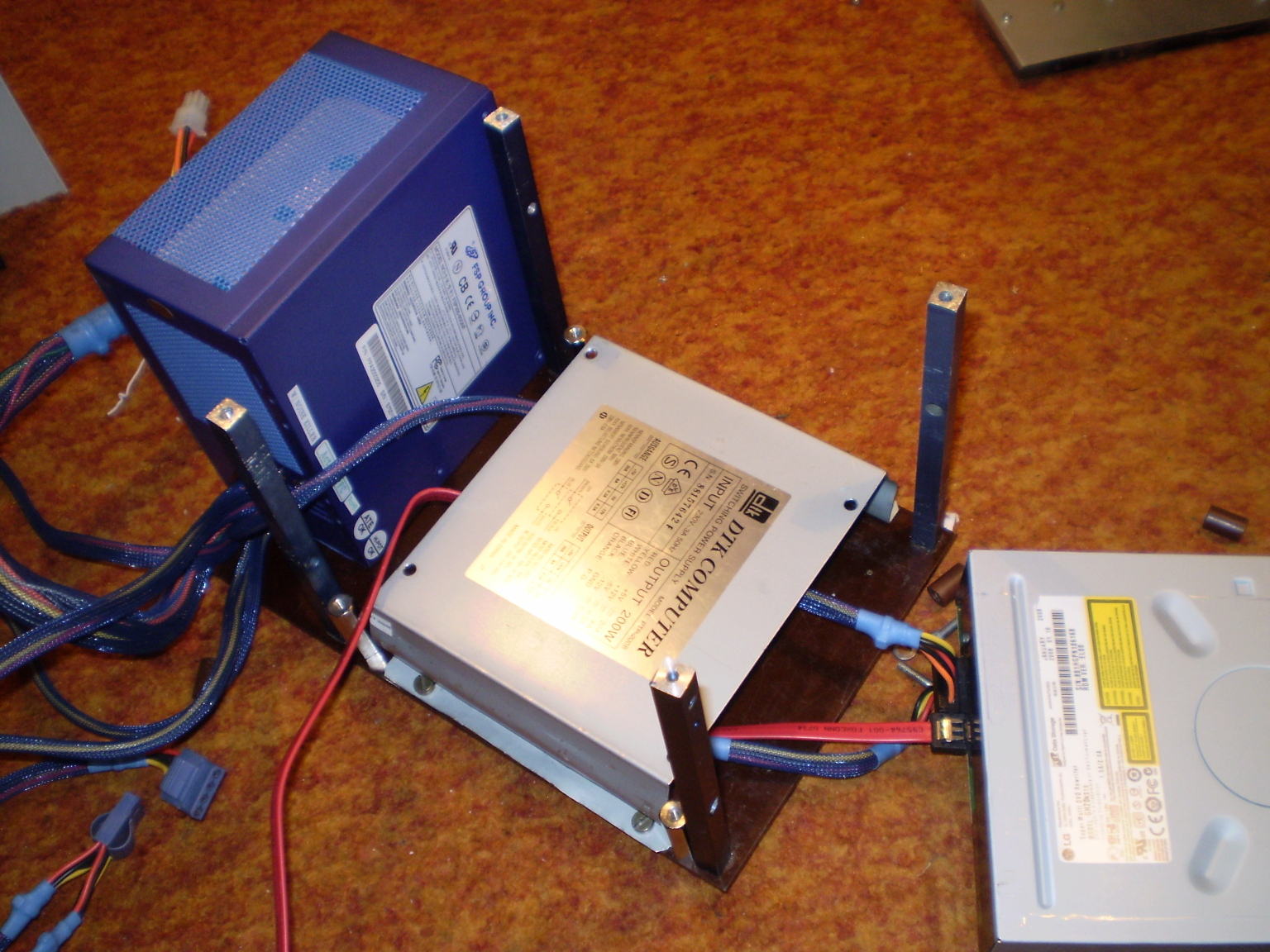

Mechanika presne pasuje dovnútra.

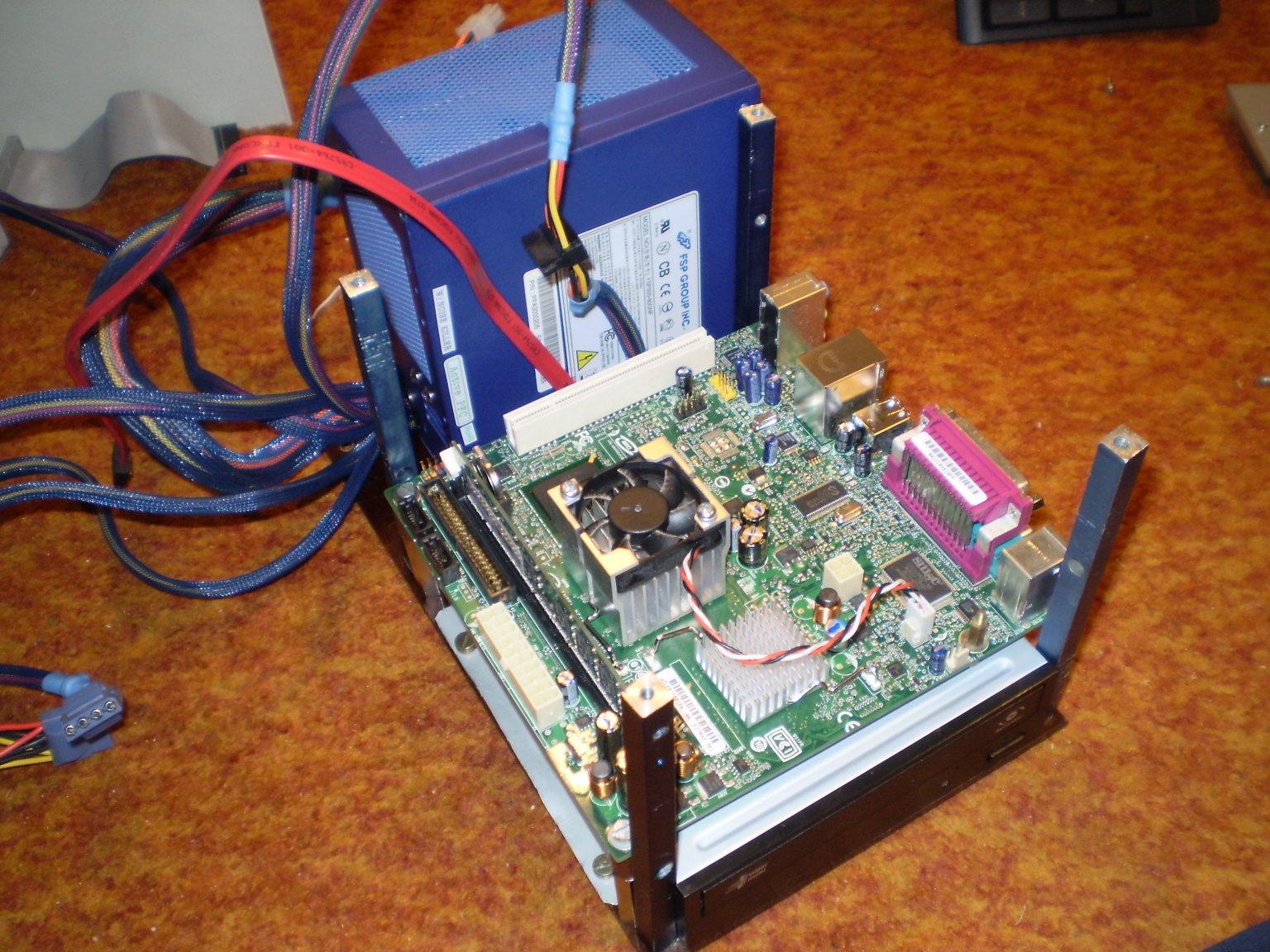

3 skrutkami som pripevnil matičnú dosku.

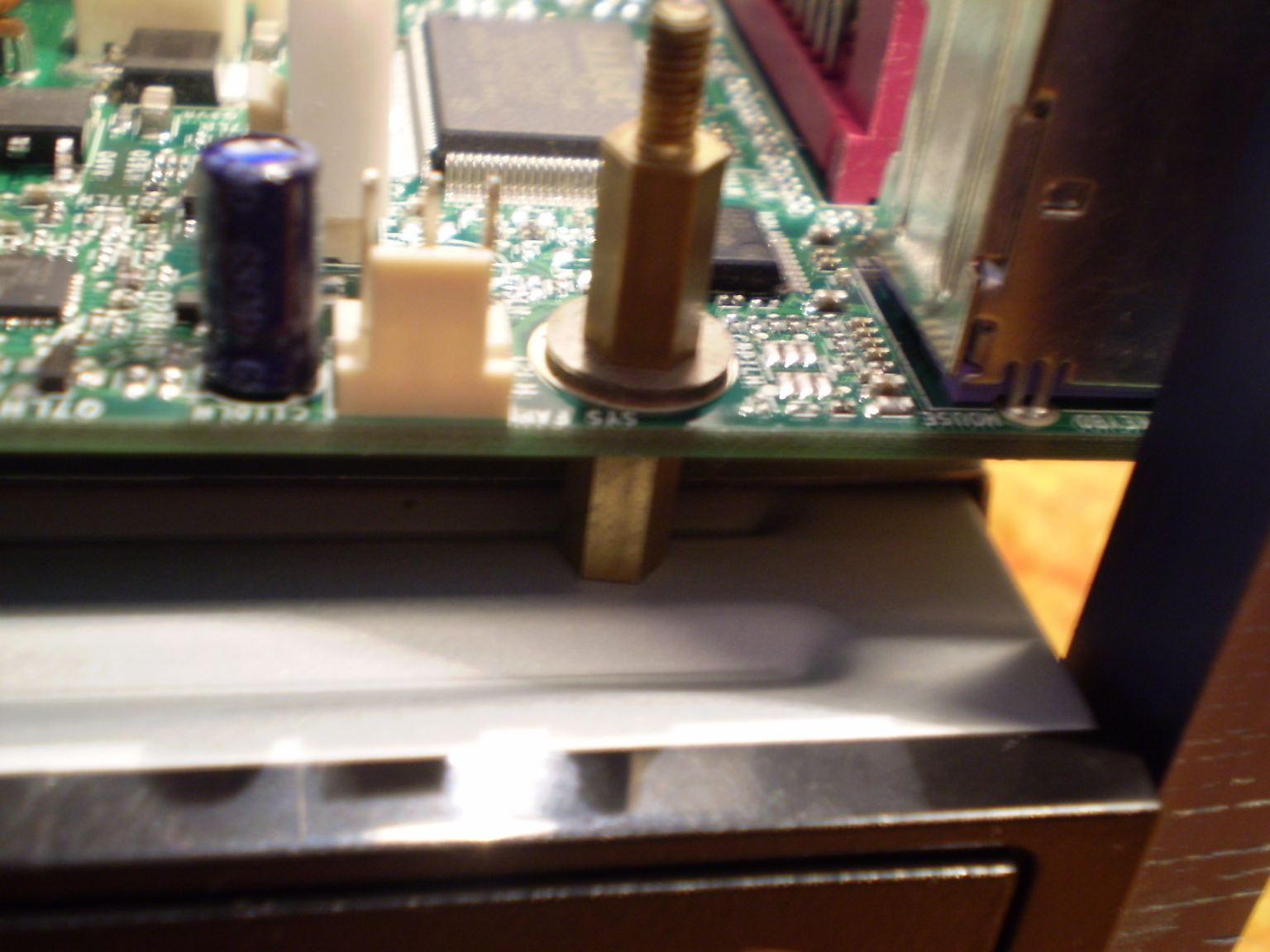

4. otvor na doske som nemal kam prichytiť (nedostatočné plánovanie), preto sa len opiera pomocou 1cm dištančného stĺpika o mechaniku.

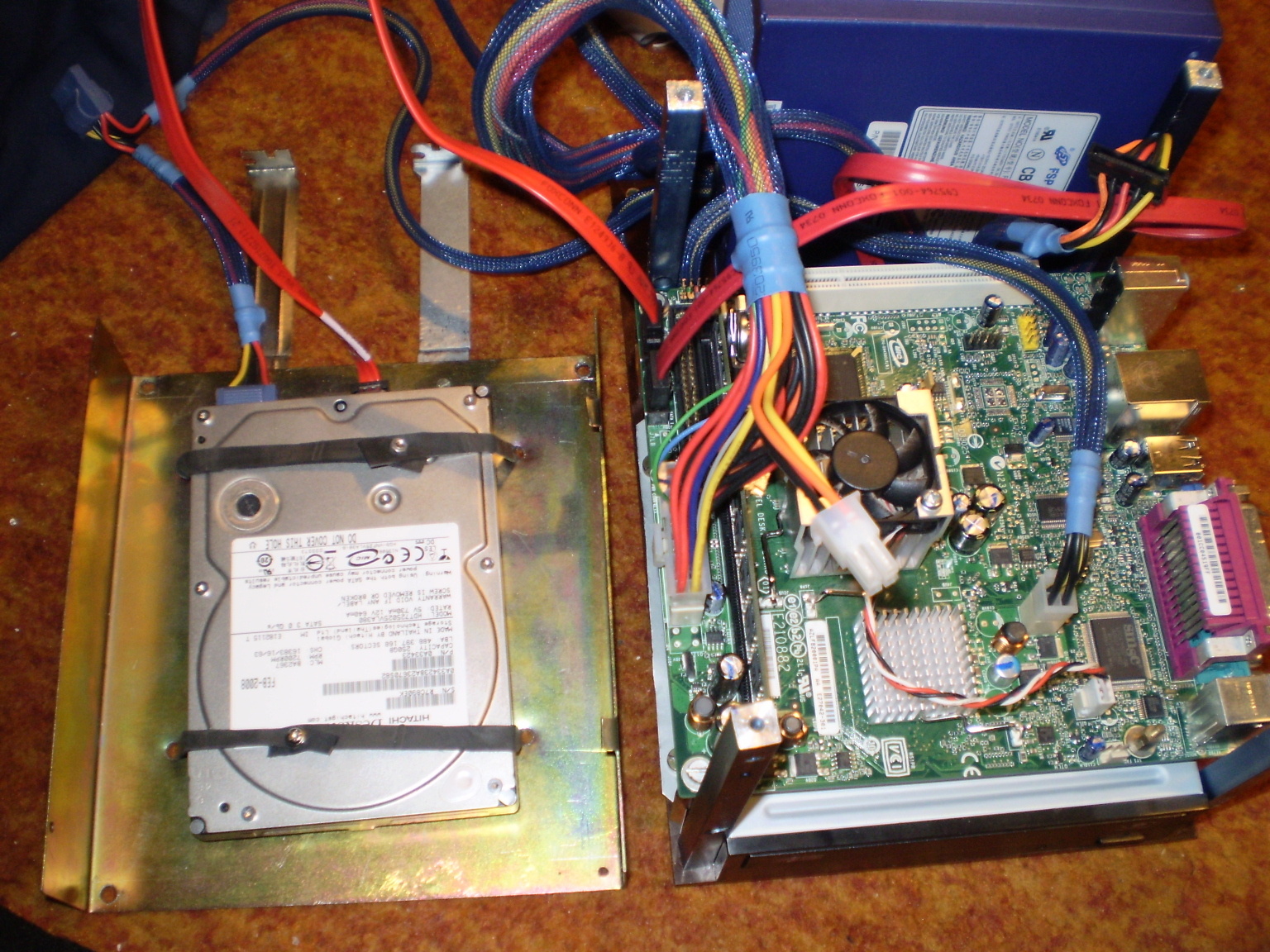

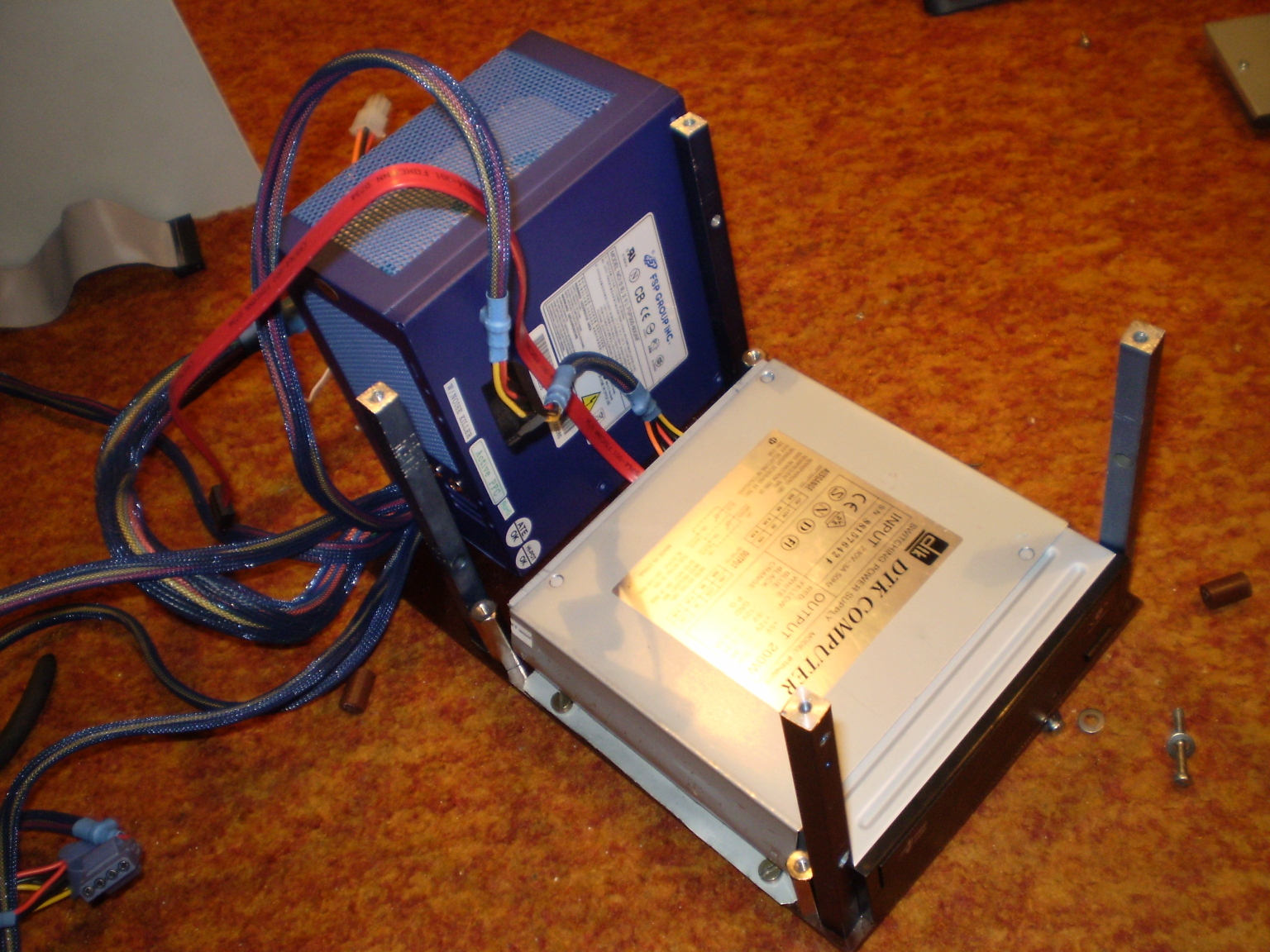

Disk je zo spodu prichytený pomocou vystrihnutej duše z pneumatiky. Guma je spojená skrutkou a maticou. Ďalej od objektívu vidno dva pliešky na prichytenie zdroja.

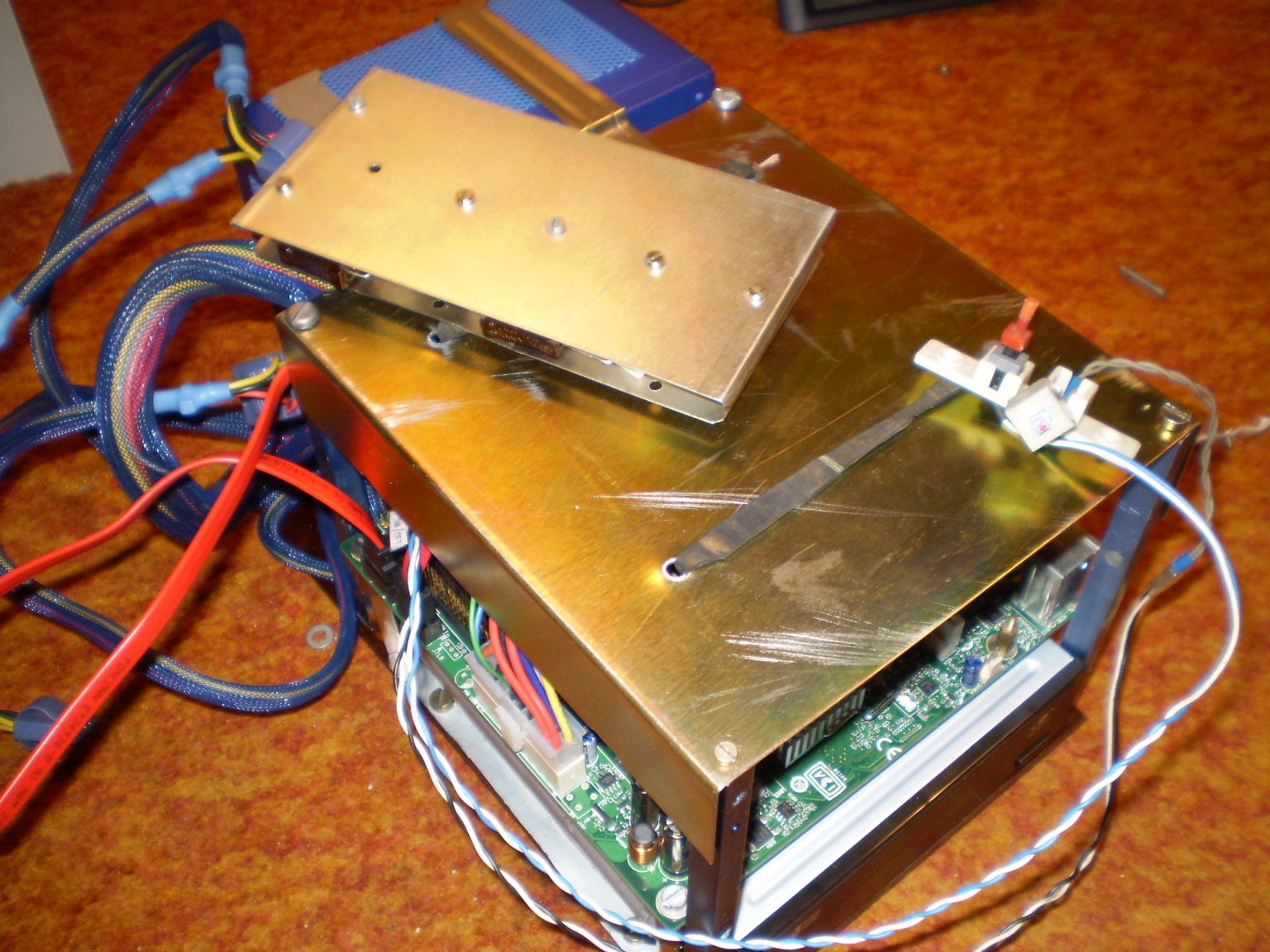

Preklopil som disk na plechu doprava a priskrutkoval ho na 4 modré hliníkové stĺpiky. Na tom je položená umelá záťaž cca 25 Ohm (10+10+10||10, 17Watt, pracovná teplota asi 50 °C) na 12V vetve. Dobrá rada - nekupujte zdroje Fortron je to shit!.

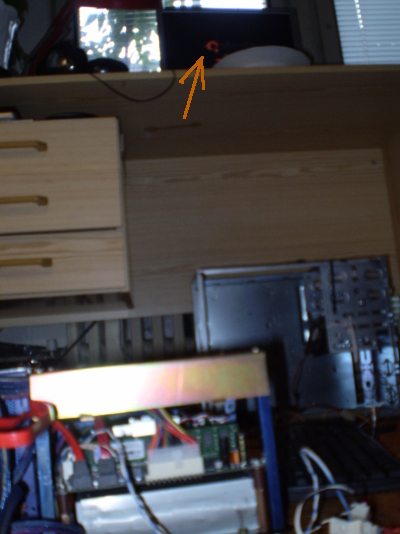

Prvé spustenie, šípka ukazuje bootovacie logo Ubuntu,

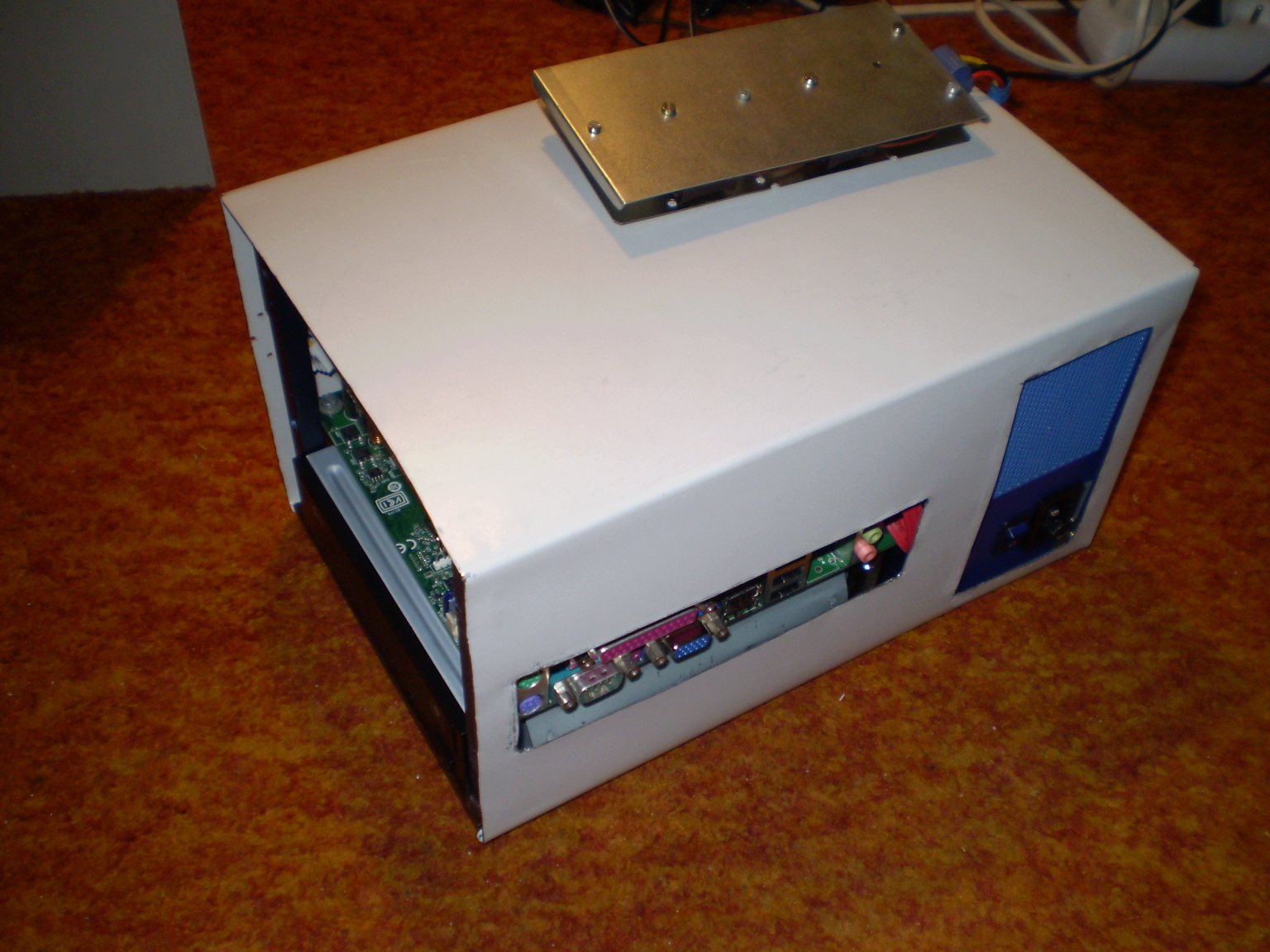

Pripevnený vonkajší plech, pohľad zozadu.

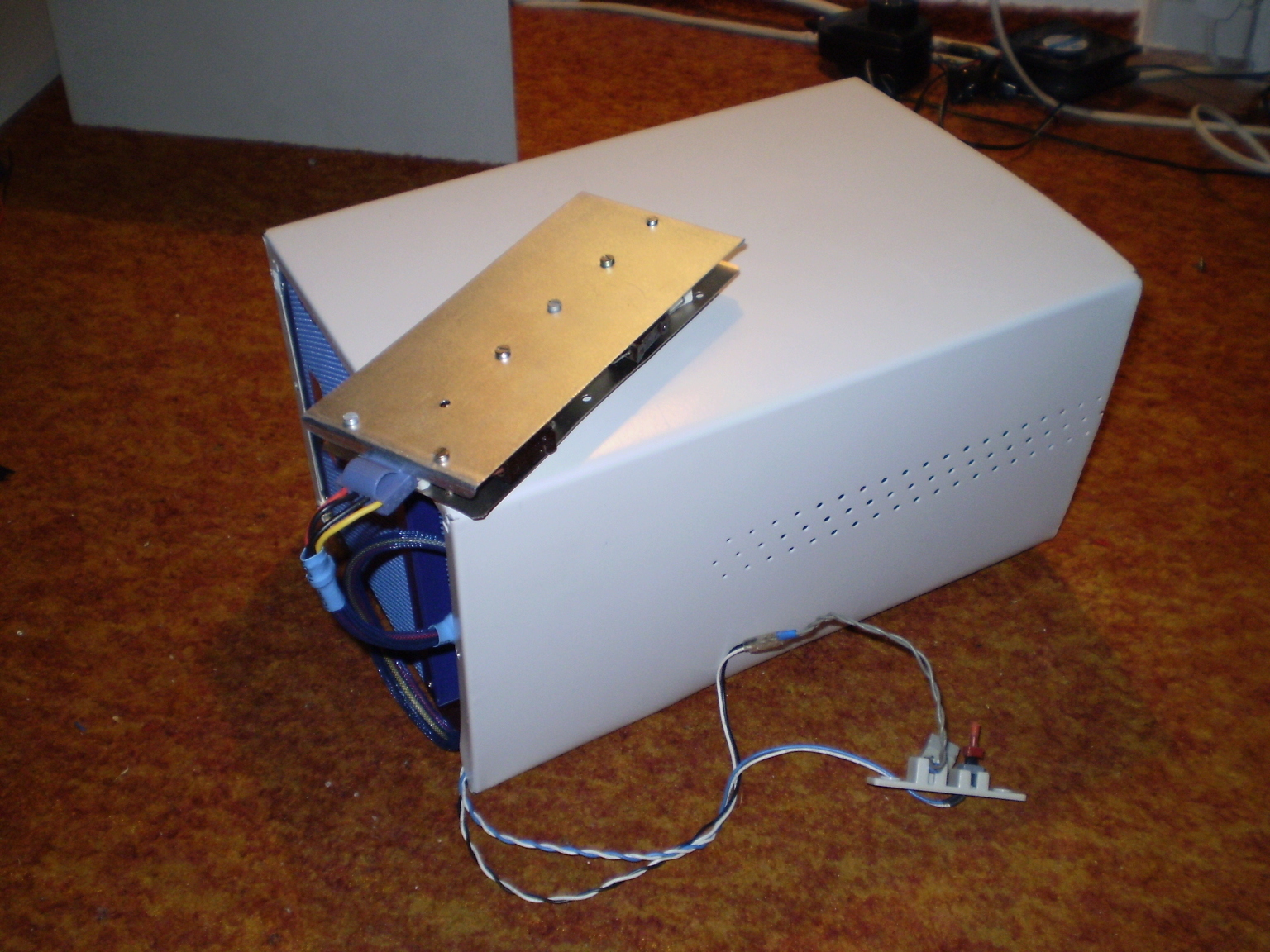

Pohľad zpredu, vyvedené spínače sú power a reset.

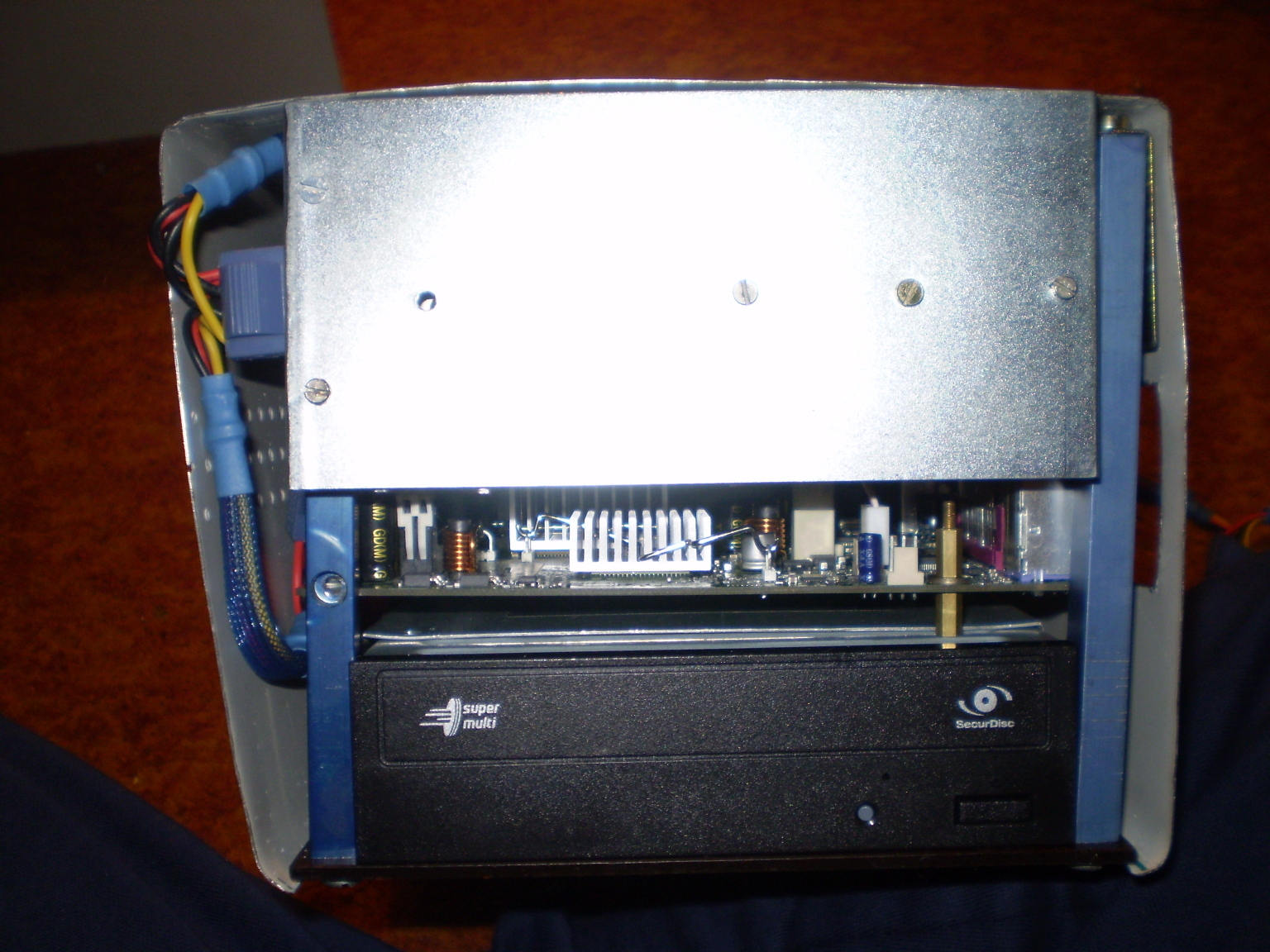

Pohľad na bok kde je CD mechanika. Pripevnil som tam umelú záťaž, pod ňou vidno procesor Atom. Zaujímavá je tá DVD mechanika. Je to LG ale prečo nie je logo aj na umelohmotnom predku? Nápisy "Super Multi" a "Secur Disk", akože WTF? Kupoval som ju v normálnom obchode za 600,- SKK ako LG. Uvidíme. Hlási sa takto:

[   27.410694] scsi 3:0:0:0: CD-ROM            HL-DT-ST DVDRAM GH20NS10  EL00 PQ: 0 ANSI: 5
[   27.451476] sr0: scsi3-mmc drive: 48x/48x writer dvd-ram cd/rw xa/form2 cdda tray
[   27.451484] Uniform CD-ROM driver Revision: 3.20
[   27.451576] sr 3:0:0:0: Attached scsi CD-ROM sr0
[  296.093216] usb 2-1: new full speed USB device using uhci_hcd and address 2

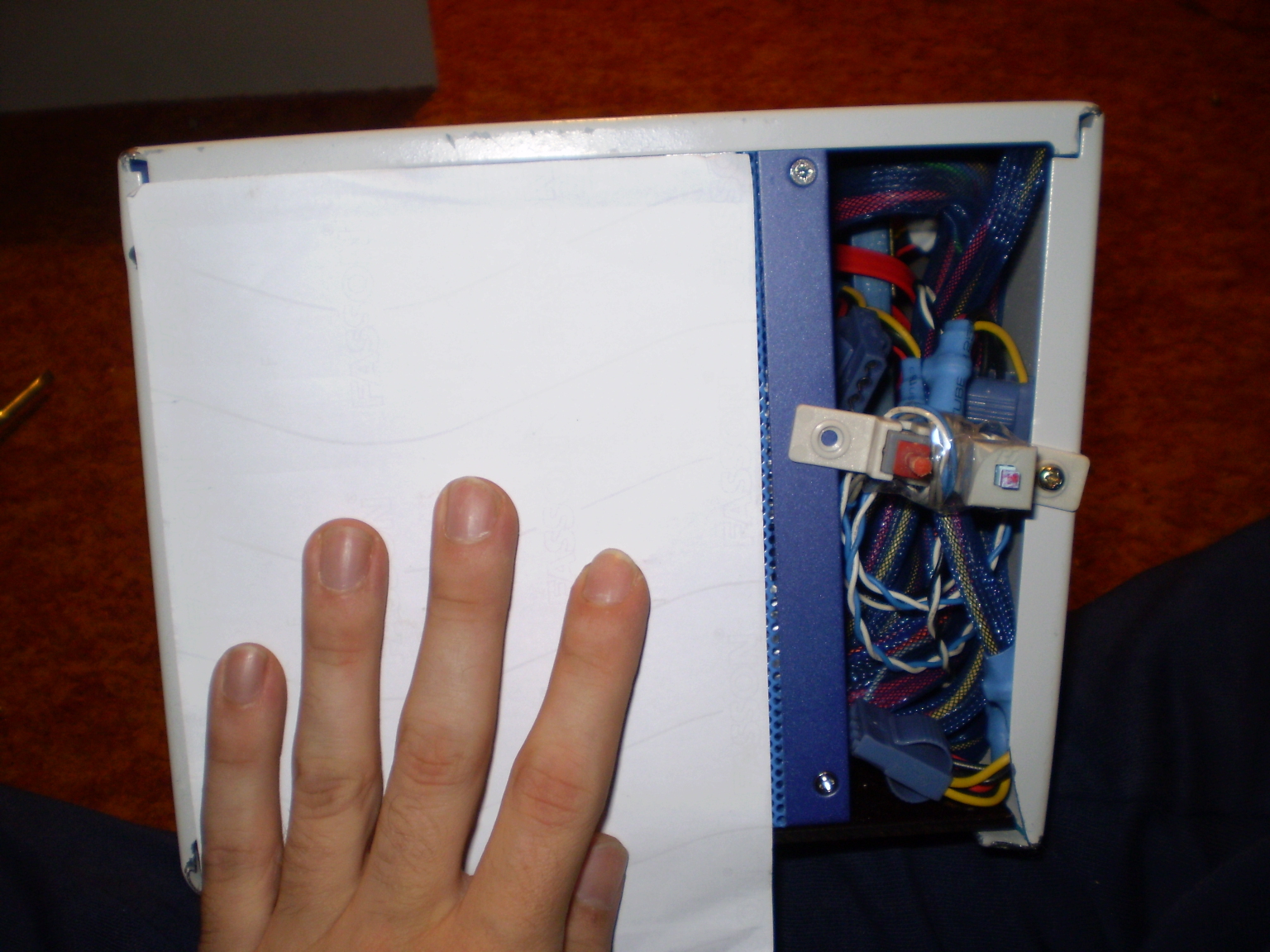

Vypínače power a reset, provizórne. Papierom zakrývam zdroj pretože je na ňom taká kovová mriežka a môj prijebaný fotoaparát nejak nevie zaostriť či čo. Nekupujte fotoaparáty Olympus, je to shit.

V pivnici som našiel tento vypínač z digestora. Nie je to ideálne riešenie ale funguje to a vyzerá celkom dobre. Plech som použil ten čo sa zvýšil zo starého kompu. Zdroj opäť zakrytý kvoli blbému fotoaparátu.

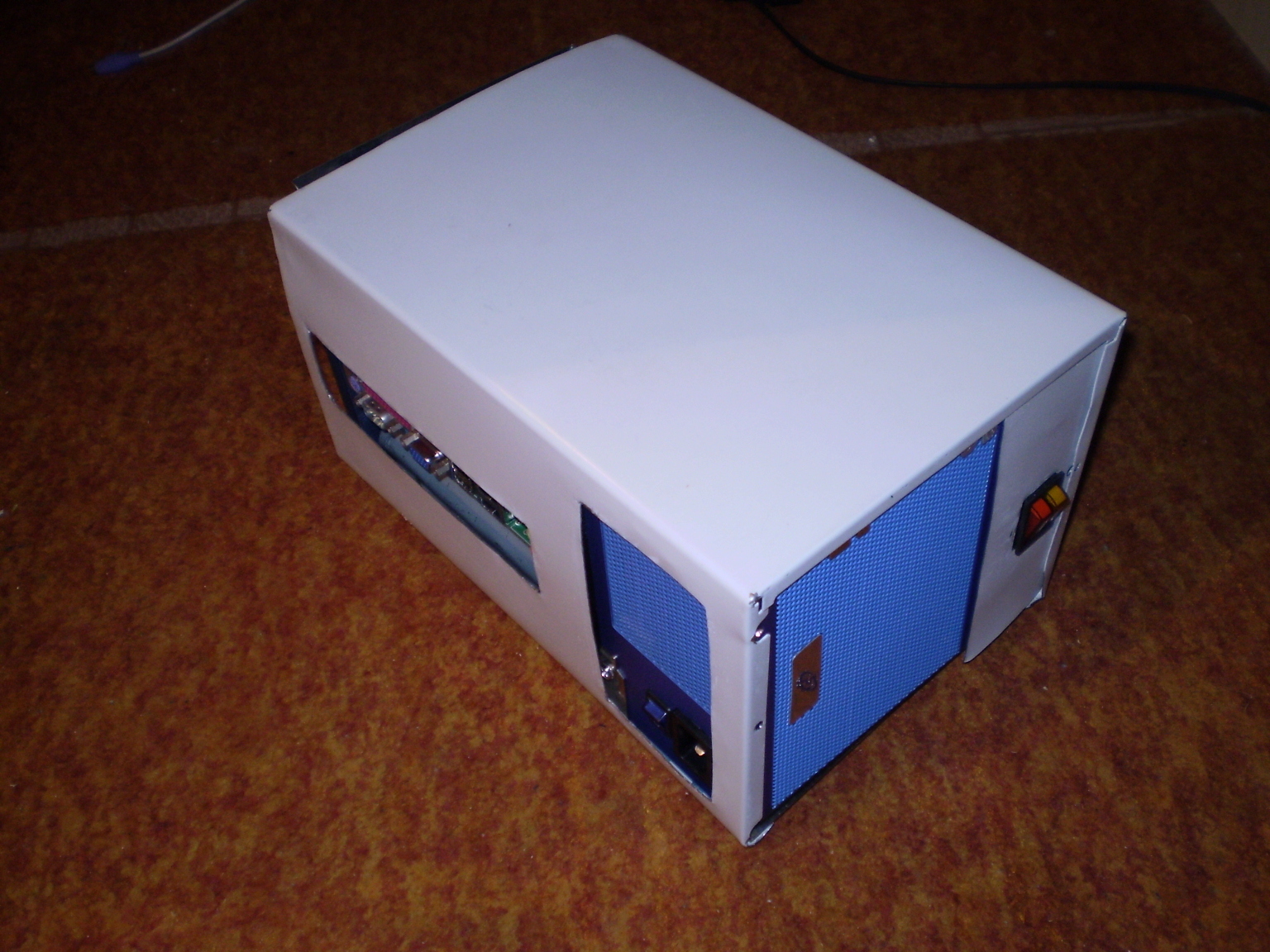

Celkový pohľad hotového počítača. Geometria nie je úplne dokonalá strop je vypuklý, na niektorých miestach trochu opadala farba.

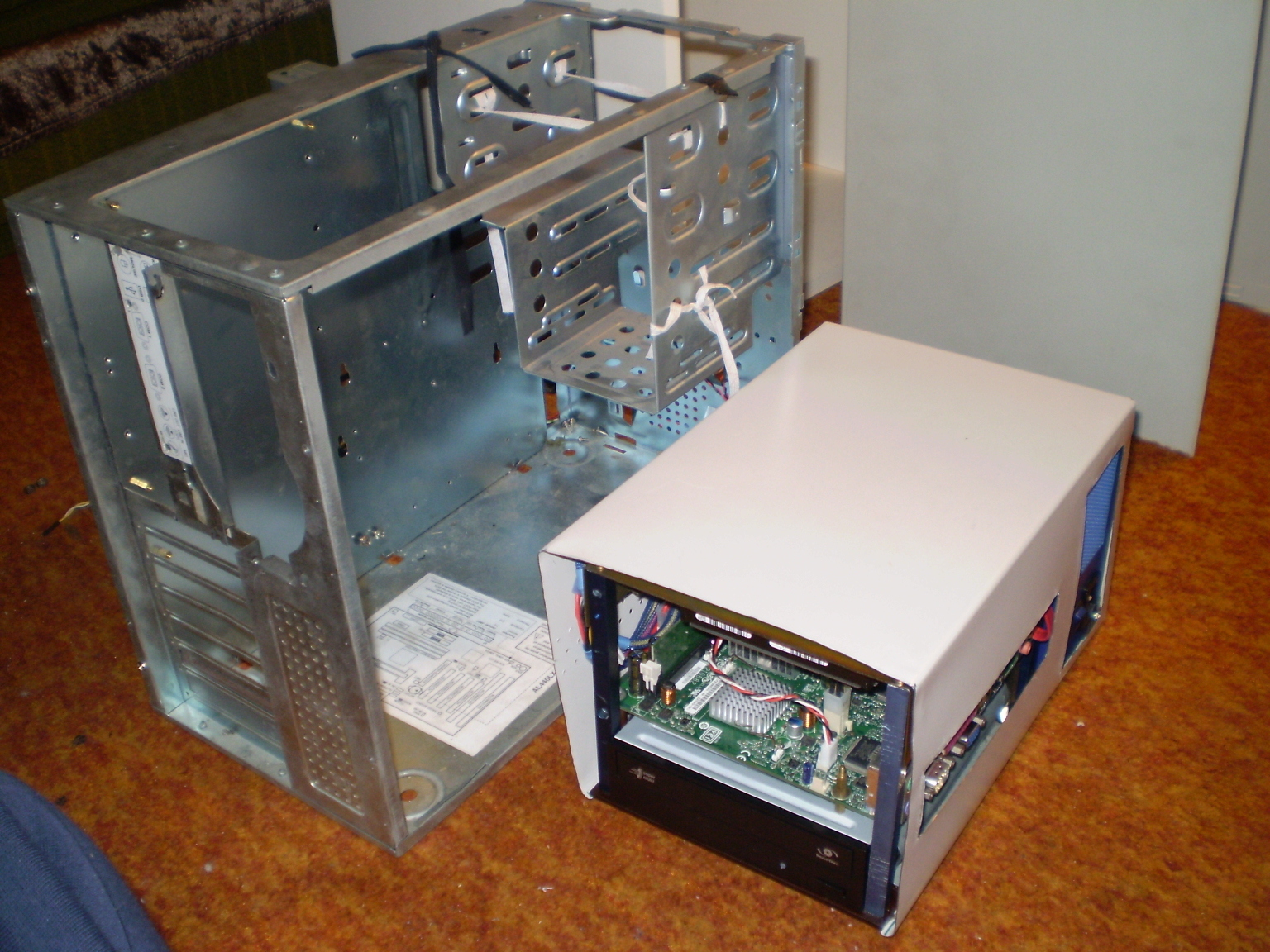

Dávid vs. Goliáš - porovnanie.

Záver

Veľké vďaka patrí môjmu otcovi ktorý mi s výrobou pomáhal. Jednak fyzicky a tiež tým že je messie a zbiera odpad a schraňuje ho pre ďalšie použitie. Výroba trvala asi 20 človekohodín ale nerobil som to naraz ale asi 2 mesiace po častiach, tak hodinku dve raz za pár dní. Uvidíme ako na tom bude počítač z teplotného hľadiska, zatiaľ sú po niekoľkých hodinách teploty také aké boli v starom kompe.
