PS4 slim mod, část 1

31.3.2018 20:53 | Přečteno: 2060× | Jiné | Výběrový blog | poslední úprava: 31.3.2018 20:56

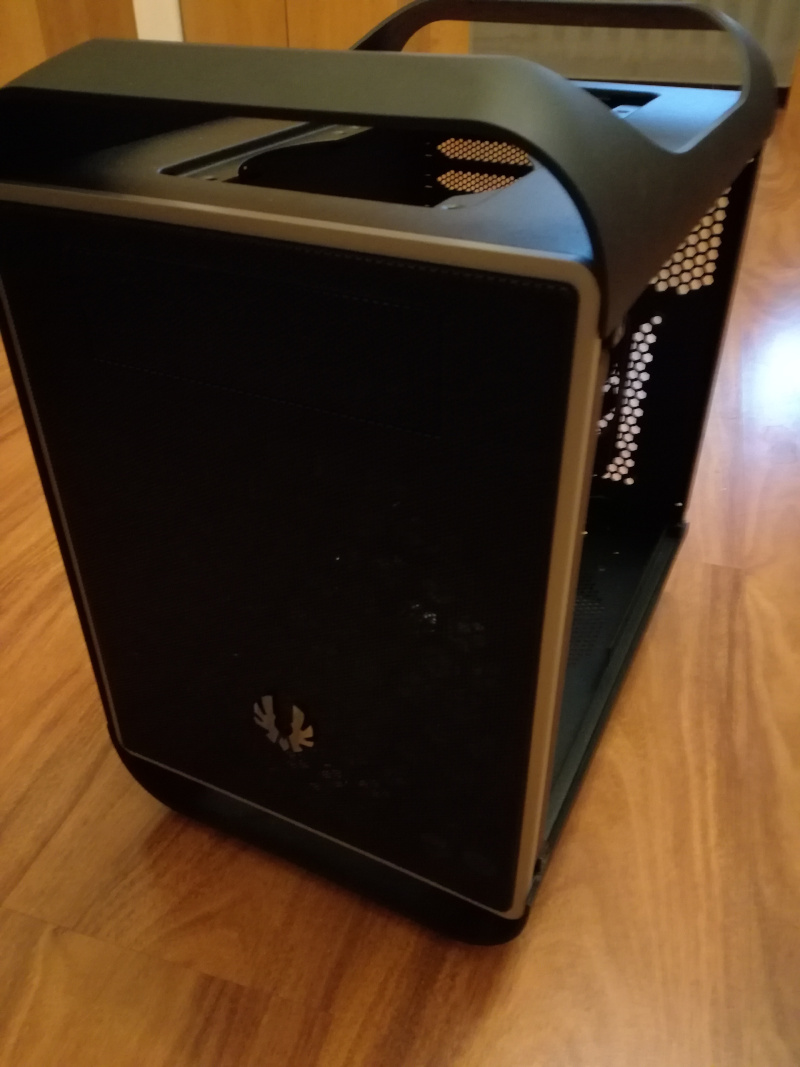

Asi jsem blázen, ale pustil jsem se do modding PS4 slim. Vnitřek přesouvám z originálního casu s nulovým místem a chladičem s mizernou účinností a příšernou hlučností do BITFENIX Pridigy M (černá).

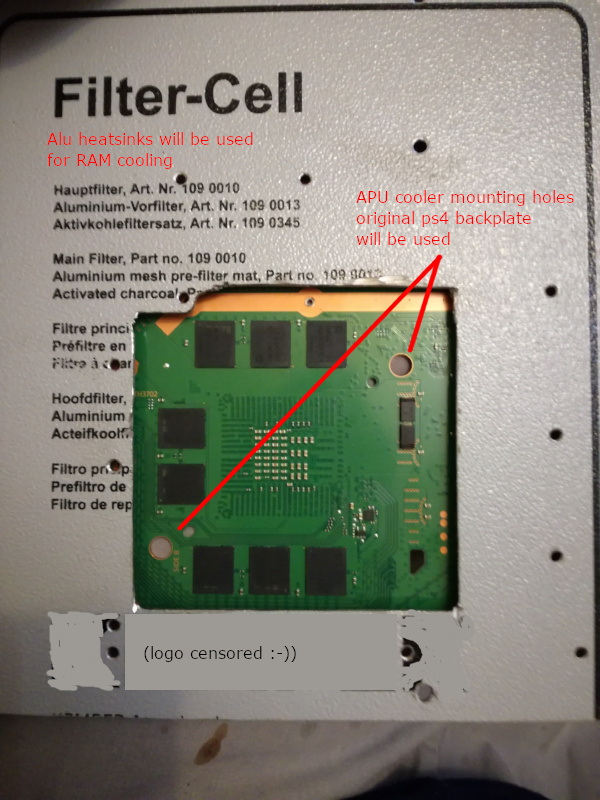

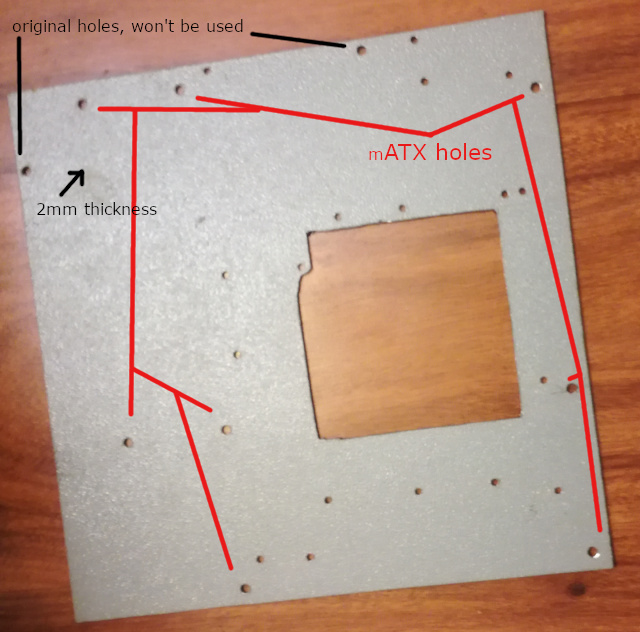

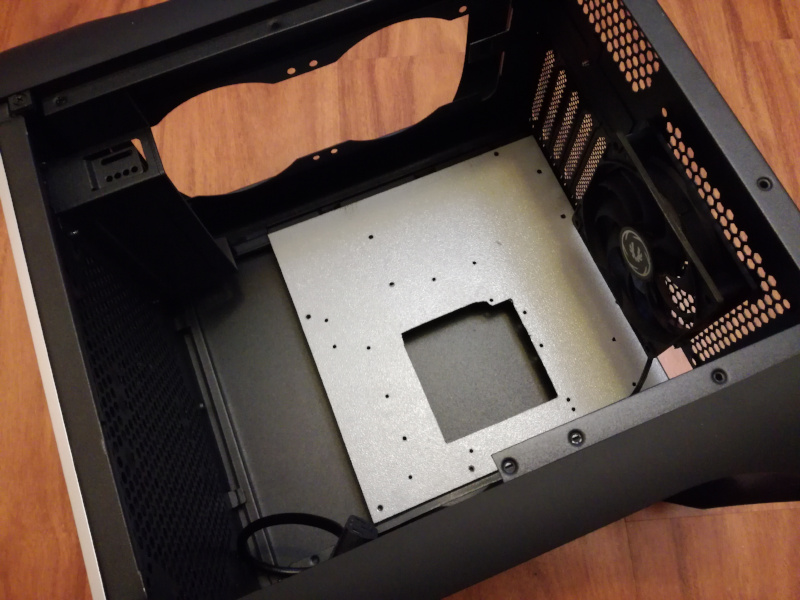

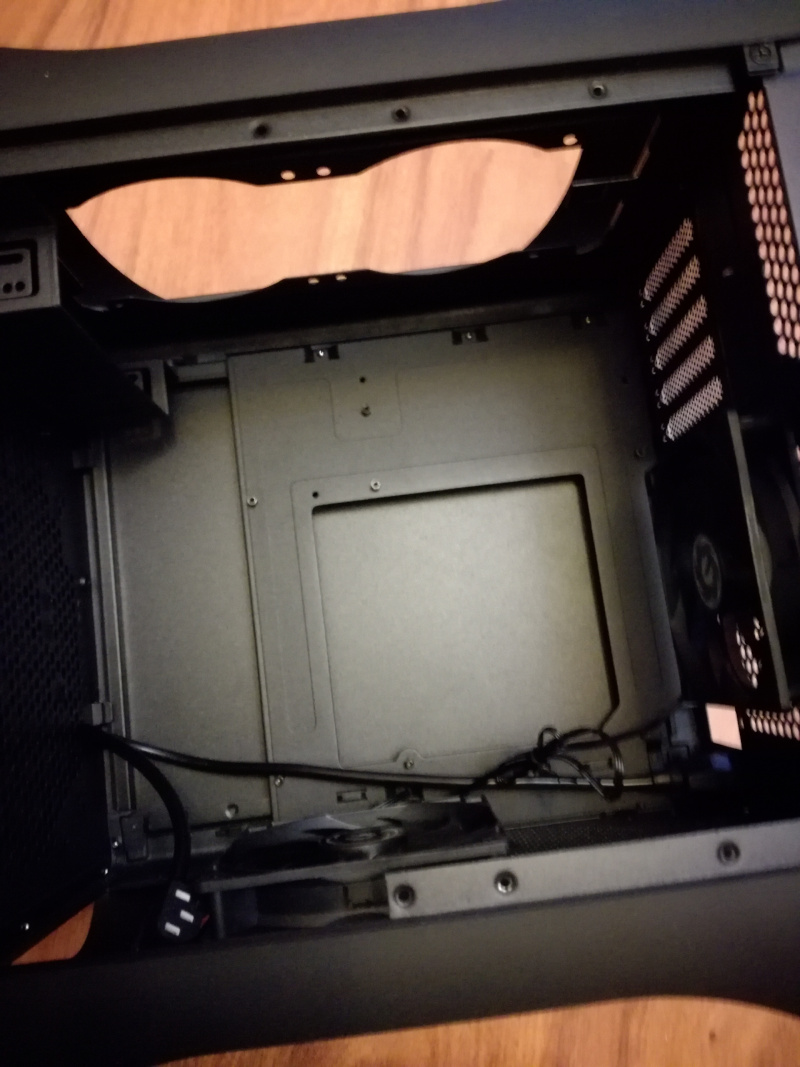

Skříň je určena na mATX desky a na plechu, kam se montuje, je velký otvor pro přístup k backplate CPU. Díky tomu bych měl málo místa na uchycení PS4 desky a stejně se mi nechtělo moc skříň rozvrtávat. Z 2mm plechu jsem si tedu udělal "redukci" z mATX na PS4 slim desku. V plechu jsem také vyřízl flexou díru, z druhé strany desky jsou totiž RAM čipy, na které dám nějaké hliníkové pasivky.

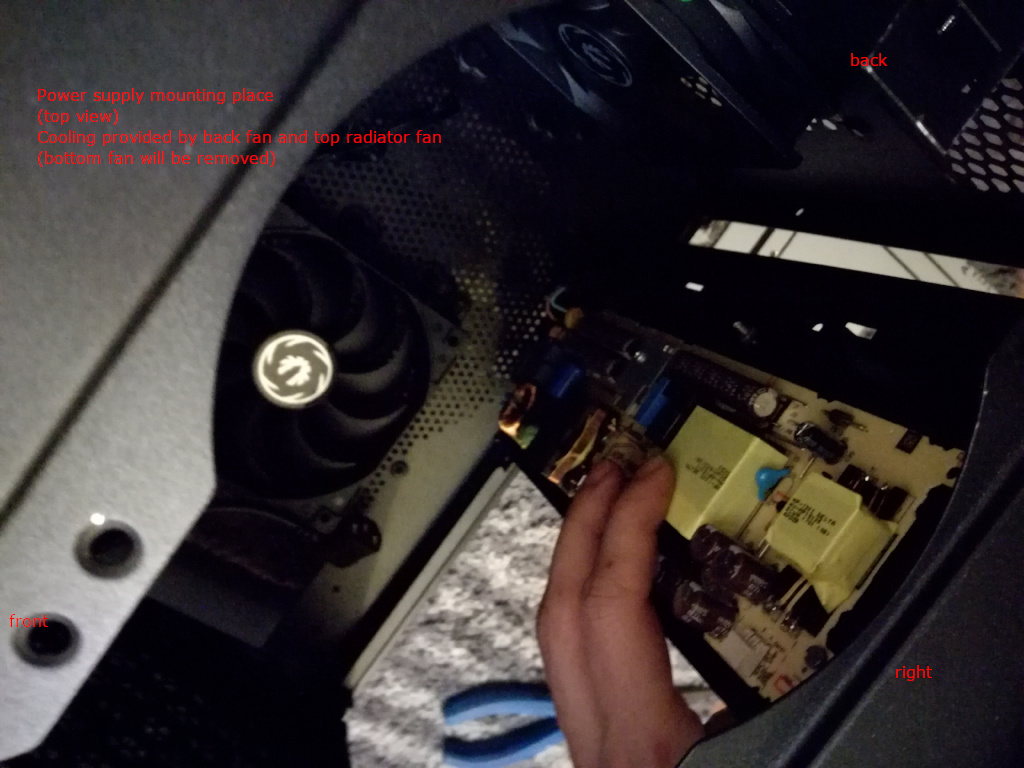

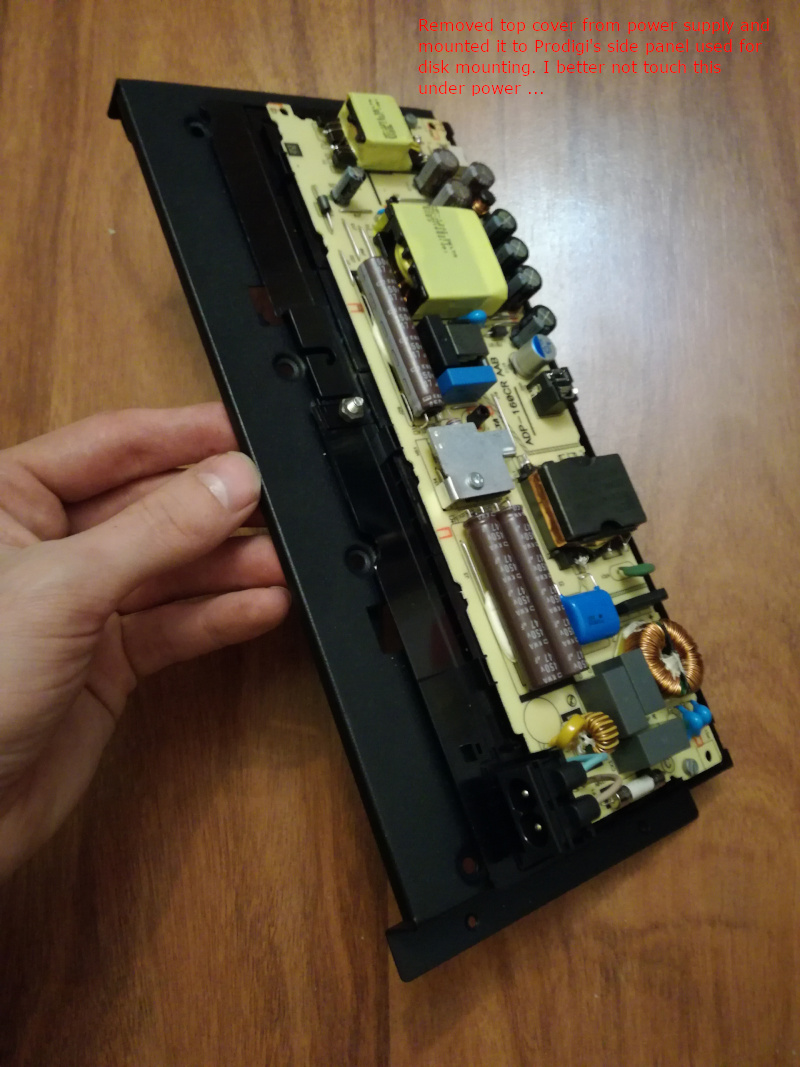

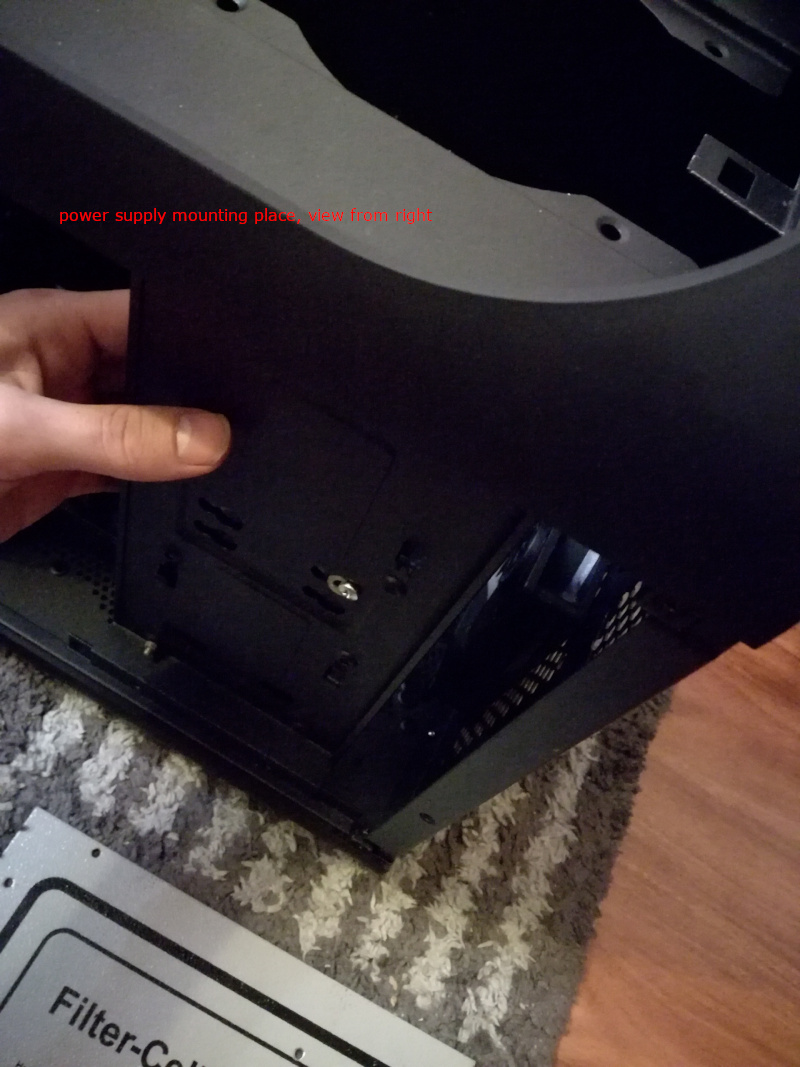

Ve skříni je na pravé straně plech určený k připnutí 2,5" pevných disků. Na tento plech jsem namontoval zdroj z PS4 a usadil na původním místě. Horní původní plastový díl nechci použít kvůli odvádění tepla (zadní ventilátor + ventilátor na horním radiátoru). Bude to docela nebezbečné, nesmím tam pak strčit ruku, až to bude pod proudem. Možná původní plastový díl provrtám a nakonec ho tam dám, ještě uvidím.

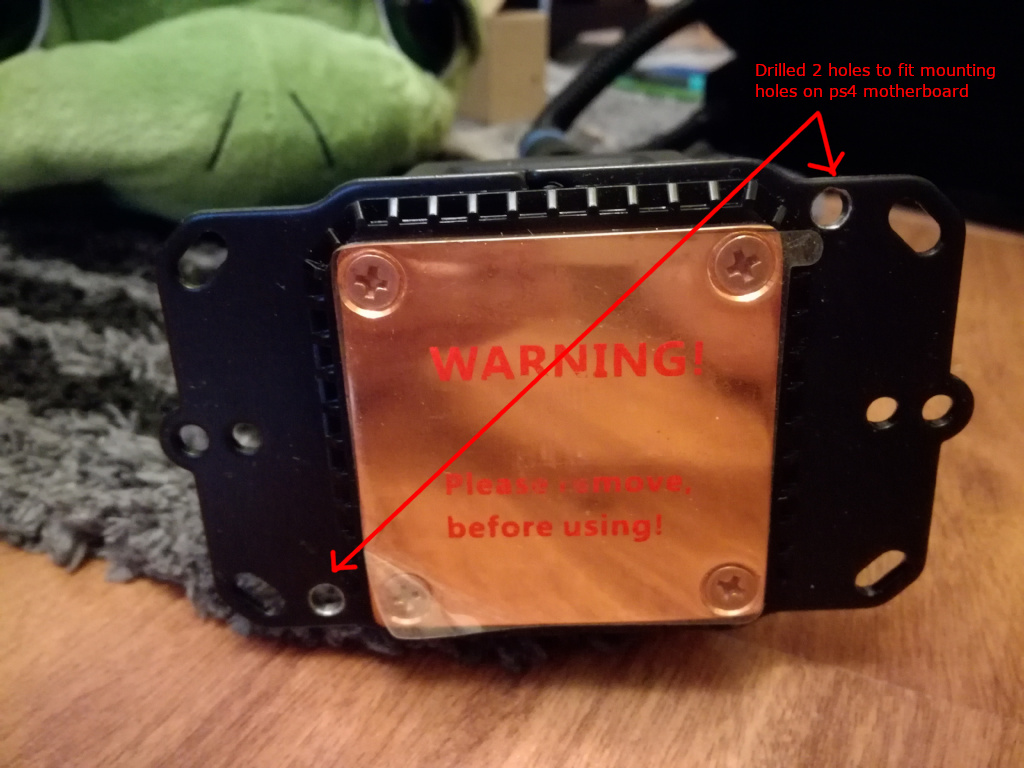

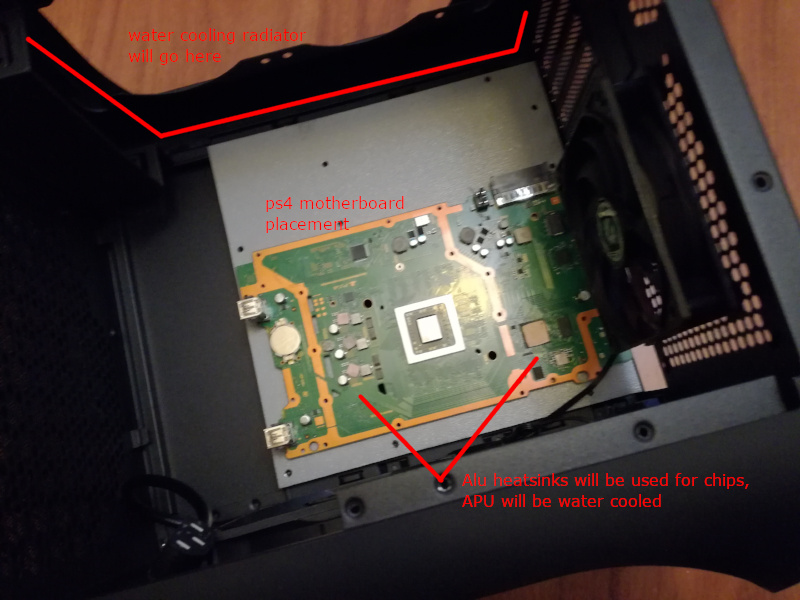

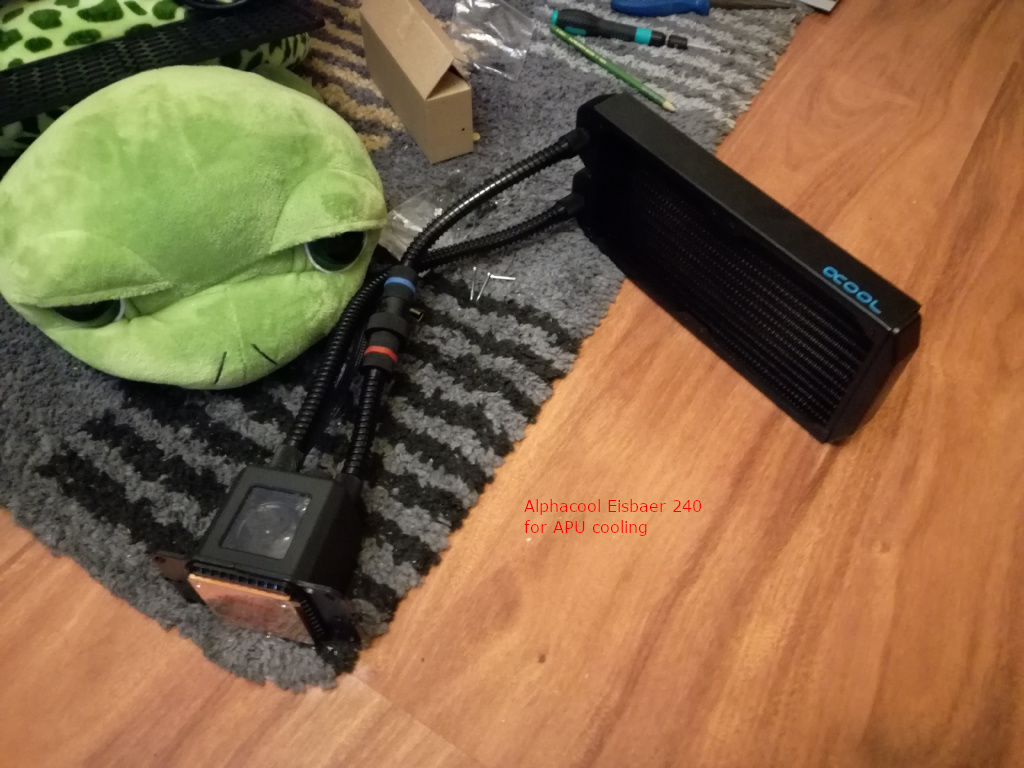

Chladič na APU jsem zvolil Alphacool Eisbaer s 240mm radiátorem. Na přimontování k desce PS4 použiju původní backplace PS4, AM4 díl připnutý k CPU bloku s provrtanými 2 otvory na rozměr desky. Šrouby použiju dodané s chladičem a ze strany backplatu použiju matičky. Zkoušel jsem to zatím mimo skříň a přítlak vypadá ok i s jen dvěma šrouby a nijak se to nehýbe. Ve finále plánuji přidat mezi matičku a backplate pružinku, ale musím nějakou sehnat. Ta dodaná s chladičem je dlouhá a nechce se mi jí štípat, kdybych to jednou chtěl vyhodit (čti "když to nebude fungovat" :-)) a chladič použít do PC.

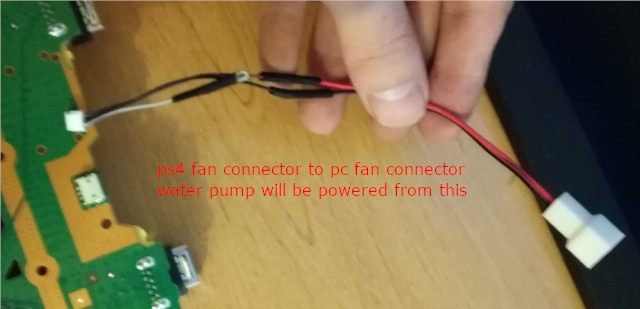

"Redukce" z konektoru pro ventilátor z PS4 na ten počítačový 3pin pro napájení pumpy snad nestojí za zmíňku. Použiju jen 2 vývody (napájení), třetí jsem tam zatím nechal, kdyby to bez něj nechtělo naběhnou kvůli nějaké kontrole otáček ze strany firmwaru. Je potřeba dát pozor, u PS4 jsou prohozeny +12V a GND oproti PC zapojení.

Ventilátory na radiátoru (no zatím jeden kvůli místu na bluray mechaniku) a zadní ventilátor plánuji napájet ze SATA konektoru, udělám si rozbočku na prodlužce, která povede k pevnému disku přimontovanému na bočnici. Přímo ze zdroje se mi to z 12V větve nechce tahat. Místo rotačního disku tam dám SSD (klidně nějaké pomalejší, co nebude moc drahé, jde mi o hluk, rychlost bude lepší než rotační vždy, jak moc, to mě netrápí). Snad to se dvěma ventilátory utáhne.

Z Číny mám objednané delší žilové kablíky k mechanice, abych ji do skříně mohl upnout nahoru k tomu určenému místu. Dále mi zbývá sehnat průchozí distanční sloupky (tak 1cm vysoké), 2mm šrouby k přimontování PS4 desky do mATX "redukce". Pak ještě redukci z napájecího konektoru PS4 do počítačového, abych mohl využít prodlužku s konektorem, co je již ve skříni, nechci z ní táhnou kabel ven. Až to nějak dopadne, tak bude pokračování.



Hodnocení: 100 %

        špatnédobré

Obrázky

PS4 slim mod, část 1, obrázek 1 PS4 slim mod, část 1, obrázek 2 PS4 slim mod, část 1, obrázek 3 PS4 slim mod, část 1, obrázek 4 PS4 slim mod, část 1, obrázek 5 PS4 slim mod, část 1, obrázek 6 PS4 slim mod, část 1, obrázek 7 PS4 slim mod, část 1, obrázek 8 PS4 slim mod, část 1, obrázek 9 PS4 slim mod, část 1, obrázek 10 PS4 slim mod, část 1, obrázek 11 PS4 slim mod, část 1, obrázek 12

Tiskni Sdílej: Linkuj Jaggni to Vybrali.sme.sk Google Del.icio.us Facebook

Komentáře

Vložit další komentář

Max avatar 1.4.2018 12:18 Max | skóre: 68 | blog: Max_Devaine
Rozbalit Rozbalit vše Re: PS4 slim mod, část 1
Pěkný, už se těším na výsledek.
Zdar Max
Měl jsem sen ... :(
xkucf03 avatar 1.4.2018 14:26 xkucf03 | skóre: 49 | blog: xkucf03
Rozbalit Rozbalit vše Re: PS4 slim mod, část 1
Místo rotačního disku tam dám SSD (klidně nějaké pomalejší, co nebude moc drahé, jde mi o hluk, rychlost bude lepší než rotační vždy, jak moc, to mě netrápí).

Jak je to s diskem – to se dá takhle snadno vyměnit a ono si ho to pak naformátuje? Tzn. jde tam dát jakýkoli SATA disk? Jaký je tam souborový systém, jsou tam nějaká zajímavá data? A nezkoušel jsi tam dostat GNU/Linux? :-)

Mám rád, když se lidé přou, znamená to, že vědí, co dělají, a že mají směr. Frantovo.cz, SQL-DK, Relational pipes
1.4.2018 15:23 podlesh | skóre: 38 | Freiburg im Breisgau
Rozbalit Rozbalit vše Re: PS4 slim mod, část 1
Disk se v PS4 normálně dá měnit a překvapivě to je i normálně "oficiálně" podporováno.

GNU/Linux samozřejmě oficiálně podporován není, ale různým lidem se to podařilo, takže má Jardík šanci :-)
Rezza avatar 2.4.2018 00:39 Rezza | skóre: 25 | blog: rezza | Brno
Rozbalit Rozbalit vše Re: PS4 slim mod, část 1
Ano, jde to vymenit opravdu jednoduse a je to na to nachystane. Na kryt jen spravnym smerem zatlacis a pak je tam sachta na jeden sroubek (+4 sroubky na disk do sachty). Ted jsem tam daval terove SSD a je to poznat. Pak si musis stahnout firmware z jejich webu, hodit na flashku do spravneho adresare a zbytek se stane sam. Jen clovek musi vedet jaky soubor stahnout :D. Na jedne strance maji ten jeden stejne pojmenovany soubor PS4UPDATE.PUP v nekolika verzich - od rozdilove aktualizace az po full system. No a samozrejme jsem stahnul ten blby (zdal se me moc maly...) a chybova hlaska je natolik napomocna, ze jsem s tim chvilku bojoval. A to jsem to nedelal poprve.
11.4.2018 12:41 R223
Rozbalit Rozbalit vše Re: PS4 slim mod, část 1
Mozna skoda te diry. Nestalo by za to chladit tz pameti pritm do neho?
