Patálie s kamerou a mikrofonem v EEE

5.12.2010 18:47 | Přečteno: 2420× | Linux

Pokud se pokusíte nahrávat zvuk a/nebo video pomocí Asusu EEE (v mém případě 1005HA, ale předpokládám, že se to týká i jiných modelů a možná i mnoha dalších notebooků), pravděpodobně narazíte na dvě nepříjemné vlastnosti. Jedna lze řešit do jisté míry softwarově, při řešení druhé se pravděpodobně neobejdete bez pájky.

Proměnná snímková rychlost u kamery

Vestavěná webkamera, která se pro jistotu hlásí jako 0458:001b KYE Systems Corp. (Mouse Systems), mění snímkovou frekvenci podle aktuálního osvětlení. FFmpeg ani MEncoder pak nedokáží udržet synchronizaci mezi obrazem a zvukem. Řešením je nahrávat obraz i zvuk zvlášť a až při zpracování např. v Kdenlive je vyrenderovat dohromady. Snímková frekvence se pak +/- přepočte.

# obraz
mencoder tv:// -tv noaudio -ovc lavc -oac pcm -o výstup.avi &

# zvuk
arecord -f S16_LE -c1 -r44100 výstup.wav

(vestavěný výkonný procesor Intel Atom N270 zvládne v reálném čase kódovat do MPEG-4 ASP)

Šum v mikrofonu

Druhý problém je způsoben umístěním mikrofonu. V mikrofonu je při nahrávání slyšet seekování hlaviček disku a při současném nahrávání videa a tedy zatížení procesoru se ještě spustí větrák a pak už není z okolí slyšet vůbec nic…

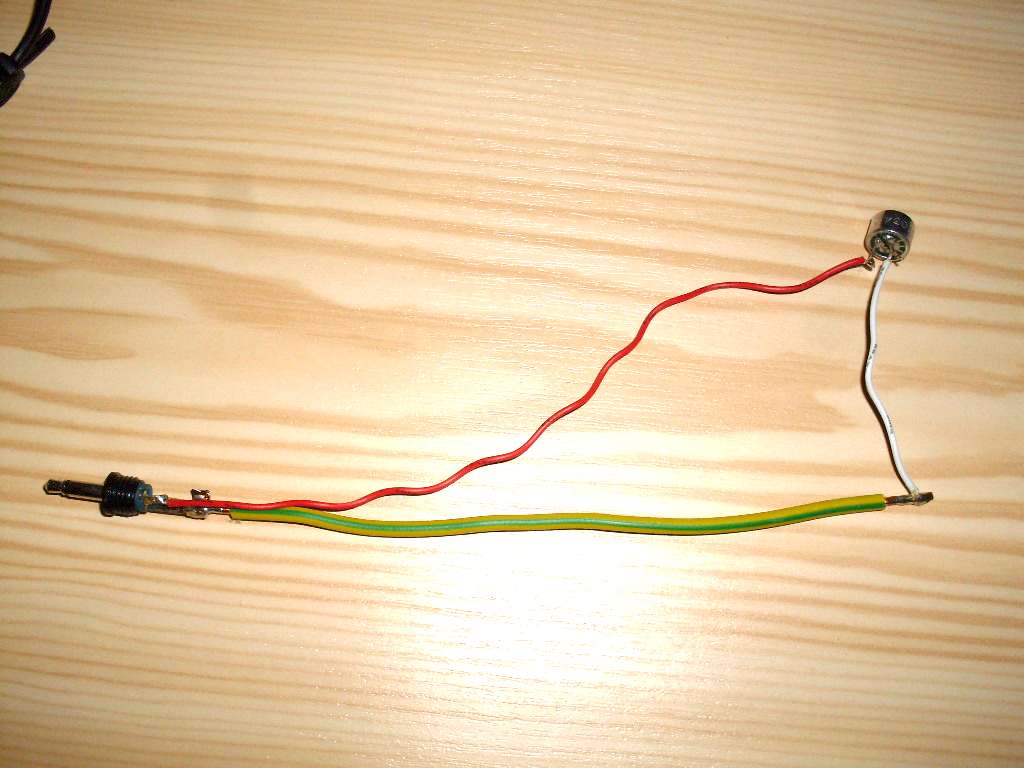

Řešením je vzdálit mikrofon od zdroje hluku, připojit ho tedy externě. První verzi zařízení vidíte na obrázku.

Tlustý drát je tam kvůli tvarové paměti, ovšem protože přenáší vibrace z notebooku, je mikrofon připojen ještě přes bílé lanko.

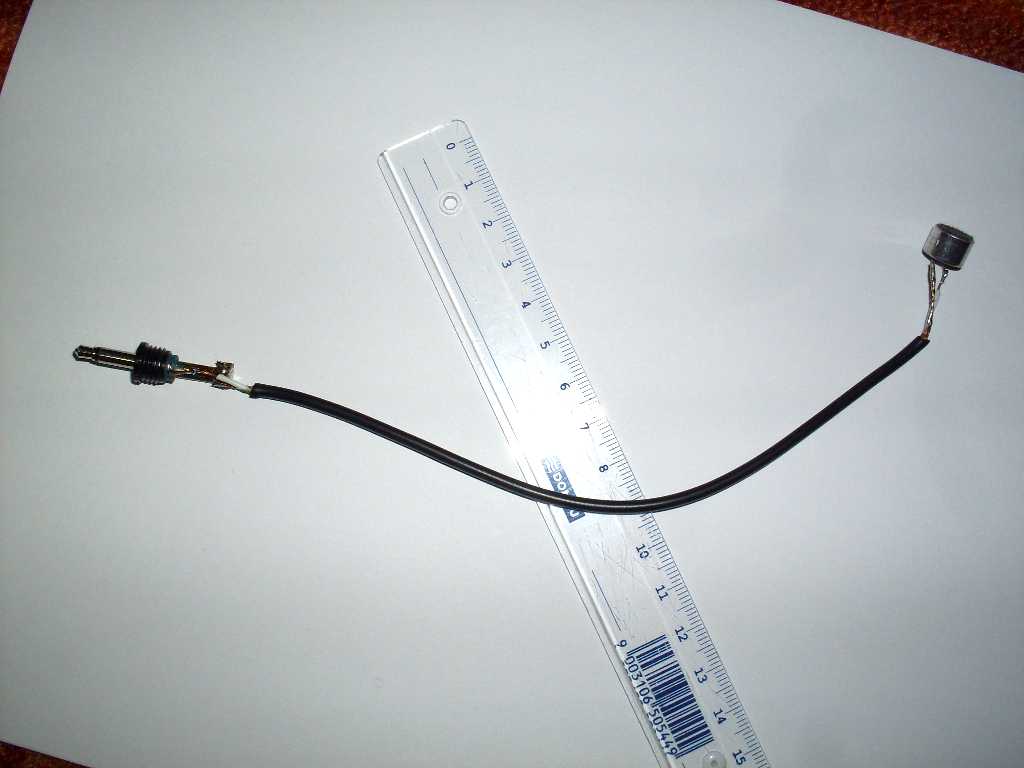

Zařízení celkem fungovalo, i když kvůli absenci stínění do sebe trochu bralo 50Hz brum. Pak jsem potřeboval nahrávat v soudní síni a bál jsem se problémů s ochrankou. Proto jsem stvořil druhou verzi, která v neznalých neevokuje dojem přenosného zařízení pro vzdálené odpalování jaderných hlavic (to mám ve skutečnosti vestavěné v nenápadném mobilním telefonu).

Jak tedy na to? Otevřeme truhlu se součástkami a vyjmeme

• 1 elektretový mikrofon
• 1 3,5mm jack konektor sameček
• 20 cm tenkého stíněného kabelu

Stínění kabelu překvapivě přijde na obal jacku, střední vodič na jeho špičku. Zem (a tedy i kovový obal) mikrofonu spojíme se stíněním a plus se středním vodičem.

Vzniklé zařízení poskytuje překvapivě kvalitní signál, dokonce kvalitnější, než běžné diktafony. Můžete si poslechnout záznam ze soudní síně s mizernou akustikou, kde se ani profesionální mikrofony televize příliš nechytají, a záznam z celkem rozumně vyřešené přednáškové místnosti.



Komentáře

[Grunt]

Proměnná snímková rychlost u kamery

Volby -vf softskip,harddup -fps nějaké_pevné_číslo pro Mencoder by mělo teoretický mít ± stejný efekt i se zachováním toho přepočítání s odchylkou ±.

[Jendа]

Ne, bohužel i po mencoder tv:// -tv forceaudio:adevice=/dev/dsp -ovc lavc -oac mp3lame -o ~/tmp/test.avi -lavcopts vcodec=mpeg1video:vbitrate=1024 -vf softskip,harddup -fps 25 je video strašně zrychlené.
