Poznámky k Arduinu - 1 - IR dioda

30.1. 12:12 | Přečteno: 2331× | Arduino/ESP | Výběrový blog | poslední úprava: 25.2. 13:58

Relativně nedávno jsem narazil na to, že je nějaká koncepce výuky programování na středních školách založená na Arduinu. Do té doby jsem tuto hračku neznal, ale velice mne to zaujalo. Kdysi před nějakými 35 lety jsem bastlil podle Amatérského Rádia, co se dalo, a pokud by tehdy existovalo něco takového jako dnes, byl bych nadšen, i když by tomu asi padnul za oběť můj volný čas. Takže možná dobře, že nic takového tehdy nebylo ;-)

Nyní jsem si z Číny naobjednával spoustu harampádí a ve volných chvílích si s tím hraji a zkouším. Některé věci šlapou hned pěkně, s jinými to samo od sebe nejde, takže zkouším a hledám informace. A sem si chci vkládat poznámky, které se mi mohou hodit, až budu stejnou součástku potřebovat znovu použít. Výsledky některých návodů na internetu dávají bídné nebo žádné výsledky, někde vynechají pro výsledek zcela zásadní informace... Snad se budou hodit i jinému svátečnímu bastlíři. V žádném případě nehodlám vytvářet komplexní ucelené návody.

Začnu tím, čím jsem v reálu aktuálně skončil, a to jsou IR diody. Zatím jsem si hrál s několika součástkami:

Přijímací senzor se 3 vývody

Tento senzor se hodí například k dekódování signálu z dálkových ovladačů. Výstupní pin zapojíte do kteréhokoliv digitálního pinu na Arduinu. A potom stačí použít některý z příkladů, které s sebou nese knihovna IRremote.

IRrecvDemo vypíše pouze kódy bez bližší identifikace, ty se mohou hodit, pokud hodláte daný ovladač využít pro ovládání nějakého svého výrobku. Podrobnější informace vám dá příklad IRrecvDumpV2, jehož výstup vypadá například takto:

Encoding  : NEC
Code      : 20D3728D (32 bits)
Timing[67]:
     +8750, -4450     + 550, - 550     + 550, - 550     + 550, -1650
     + 550, - 600     + 500, - 600     + 500, - 600     + 500, - 600
     + 500, - 600     + 500, -1700     + 500, -1700     + 550, - 550
     + 500, -1700     + 550, - 550     + 500, - 600     + 550, -1650
     + 550, -1650     + 550, - 600     + 500, -1700     + 500, -1700
     + 500, -1700     + 500, - 600     + 500, - 600     + 550, -1650
     + 550, - 550     + 550, -1650     + 550, - 550     + 550, - 550
     + 550, - 600     + 500, -1700     + 500, -1650     + 550, - 600
     + 500, -1700     + 500
unsigned int  rawData[67] = {8750,4450, 550,550, 550,550, 550,1650, 550,600, 500,600, 500,600, 500,600, 500,600, 500,1700, 500,1700, 550,550, 500,1700, 550,550, 500,600, 550,1650, 550,1650, 550,600, 500,1700, 500,1700, 500,1700, 500,600, 500,600, 550,1650, 550,550, 550,1650, 550,550, 550,550, 550,600, 500,1700, 500,1650, 550,600, 500,1700, 500};  // NEC 20D3728D
unsigned int  data = 0x20D3728D;

Nakonec jsem používal výsledky právě z něj, když jsem chtěl vytvořit náhradu ovladače s neznámým kódováním, protože mi dával z nějakého důvodu konzistentnější výsledky, než následující jednodušší kód:

#define sprint Serial.print
#define sprintln Serial.println
#include <IRremote.h>

#define IR_RCVR_PIN 8
IRrecv ir_receiver(IR_RCVR_PIN);
decode_results results;

void setup() {
    Serial.begin(9600);
    ir_receiver.enableIRIn(); // Start the receiver
}

void loop() {
   if (ir_receiver.decode(&results)) {
    dump(&results);
    ir_receiver.resume(); // Receive the next value
   }
}

int c = 1;

void dump(decode_results *results) {
   int count = results->rawlen;
   sprintln(c);
   c++;

   sprintln("");
   sprintln("For Arduino sketch: ");
   sprint("unsigned int raw[");
   sprint(count, DEC);
   sprint("] = {");
   for (int i = 1; i < count; i++) {
       sprint("0x");
       sprint((unsigned int)results->rawbuf[i], HEX);
       sprint(",");
    }
    sprint("};");
    sprintln("");
    sprint("irsend.sendRaw(raw,");
    sprint(count, DEC);
    sprint(",38);");
    sprintln("");
    sprintln("");
}

S velmi špatnou konzistencí výsledků je zde celkově velký problém, nevím, jestli je to dáno tou technologií, nebo třeba ne úplně nejlepším kusem konkrétního senzoru. Každopádně pokud budeme chtít zkusit dekódovaný signál vysílat a zjišťovat, zda jsme zaznamenali špatně či správně zachycený kód, budeme potřebovat vysílací diodu.

Vysílací dioda (čirá)

Když jsem začal tím ovladačem, tak budu ovladačem i pokračovat. Pokud budete chtít použít vysílací diodu pro vlastní dálkový ovladač, zjistíte, že má velmi malý dosah. Buď si tedy koupíte modul se zesilovačem, nebo zesílíte signál tranzistorem. Já jsem použil socialistický KC238C ze svých starých zásob a fungoval také dobře. Pokud znáte kódování signálu, je vysílání velmi snadné. Vezmete knihovnu IRLibAll (nebo lépe - vyberete jen potřebné knihovny) z balíku IRLib2 a odešlete krátký kód v daném kódování (mrkněte na příklad send z balíku IRLib2).

Pokud kódování neznáte, musíte odesílat raw signál, který jste získali v předešlém bodu, a zkoušet, který z nich je správně zaznamenaný. Kód složitý není. V šestnáctkové soustavě takto:

#include <IRremote.h>

IRsend irsend;
unsigned int raw[68] =
{0xB1,0x58,0xB,0xB,0xA,0xC,0xB,0x21,0xB,0xC,0xA,0xB,0xB,0xC,0xA,0xC,0xA,0xB,0xB,0x22,0xA,0x22,0xA,0xC,0xA,0x22,0xA,0xC,0xB,0xB,0xB,0x21,0xB,0x21,0xB,0xC,0xA,0x22,0xA,0x21,0xB,0x22,0xA,0xC,0xA,0xC,0xA,0x22,0xB,0xB,0xA,0x22,0xB,0xB,0xA,0xC,0xB,0xB,0xB,0x22,0xA,0x22,0xA,0xC,0xA,0x22,0xA,};

void setup() {}

void loop() {irsend.sendRaw(raw,68,38);} //samozřejmě s nějakou podmínkou, ať se nevysílá pořád dokola...

Pro odeslání kódu v desítkové soustavě si stačí otevřít IRSendRawDemo z příkladů knihovny IRremote.

Ještě důležitá poznámka na závěr. Výstupní pin pro vysílací diodu není v případě knihovny IRremote uživatelsky konfigurovatelný. U Arduina Uno či Nano je to pin 3, u Mega 2560 je to myslím pin 9, v případě jiných desek je potřeba si informaci najít.

A ještě jedna poznámka na základě připomínky v diskuzi: ten poslední parametr u sendRaw (i potom níže u send z knihovny IRLib2) je nosná frekvence, na které je přenášený kód modulován.

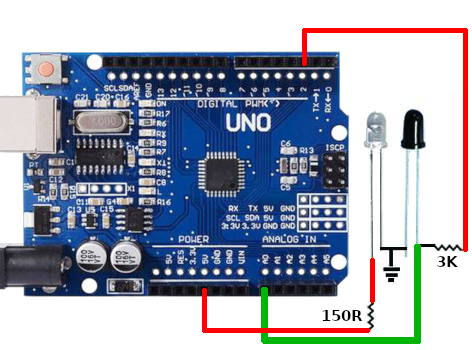

Přijímací fotodioda se 2 vývody

Tuto diodu využijeme v kombinaci s vysílací diodou. Typicky můžeme například hlídat přerušení paprsku nebo měřit odražené světlo formou senzoru přiblížení. Nejlépe se mi osvědčilo následující zapojení, při němž v případě, že na fotodiodu nedopadá světlo, pohybují se hodnoty na analogovém vstupu kolem 900, při osvětlení klesají.

 int fotodioda=2;               //napájení pro fotodiodu
 int prijimaciPin=0;            //měření na analogovém pinu 0

 void setup()
 {
  pinMode(fotodioda,OUTPUT);
  digitalWrite(fotodioda,HIGH);  //pošli 5 voltů do fotodiody
  Serial.begin(9600);            // použij serial monitor
 }

 void loop()
 {
  int hodnotaPrijmu=analogRead(prijimaciPin);  // příjem z fotodiody
  Serial.println(hodnotaPrijmu);               // zobraz v serial monitoru
 }

Na stejném principu funguje i následující modul.

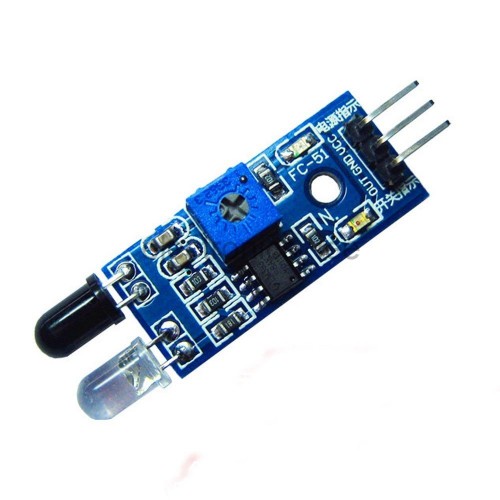

Modul se 2 diodami a komparátorem LM393

Jeho použití je velmi snadné. Nepotřebujete žádné další součástky, pouze připojíte napájení, GND, a datový pin šoupnete do kteréhokoliv digitálního pinu. Z modulu totiž nelezou průběžné hodnoty, ale při přiblížení předmětu se překlápí true/false, takže je možno ho využít i na interrupt. Trimrem se nastaví citlivost.

Ale pozor, vzhledem k tomu, jakým způsobem funguje (nepoužívá žádné kódování), je strašně zákeřný ve dvou věcech. Jednak nesmí být více modulů příliš blízko u sebe, protože se mohou navzájem ovlivňovat, a jednak ve chvíli, kdy na to zasvítí sluníčko, jste úplně v háji, protože nějaká úroveň vyzařování z IR diody je mu v tu chvíli úplně ukradená. To jsem si uvědomil ve chvíli, kdy jsem dětem udělal ze srandy náhradní ovladač k PopcornHour, na němž byly 2 tyto moduly – jeden (na pinu 6) na ztišení zvuku, druhý (na pinu 5) na zesílení zvuku, a pokud se přiblíží k oběma zaráz, pauzne a poté opět spustí přehrávání. Děti byly nadšeny, ale sluníčko vysvitlo a byl konec… :-)

#include <IRLibAll.h>
IRsend mySender;
bool paused=false;

void setup() {
      Serial.begin(9600);
      pinMode(5,INPUT);
      pinMode(6,INPUT);
}

void loop() {

  if (!digitalRead(5) || !digitalRead(6)){
    delay(150);

  if (!digitalRead(5) && digitalRead(6)) {Serial.println("Vol up");mySender.send(NEC,0x20D3728D, 38);delay(100);} // vol up
  else if (!digitalRead(6) && digitalRead(5)) {Serial.println("Vol down");mySender.send(NEC,0x20D34AB5, 38);delay(100);} //vol down
  else if (!digitalRead(6) && !digitalRead(5)) {
      if (!paused) {
      Serial.println("Pause");mySender.send(NEC,0x20D32AD5, 38);paused=true;delay(1200);}  // pause
      else {Serial.println("Play");mySender.send(NEC,0x20D30AF5, 38);paused=false;delay(1200);}  // play
      }


  }
}

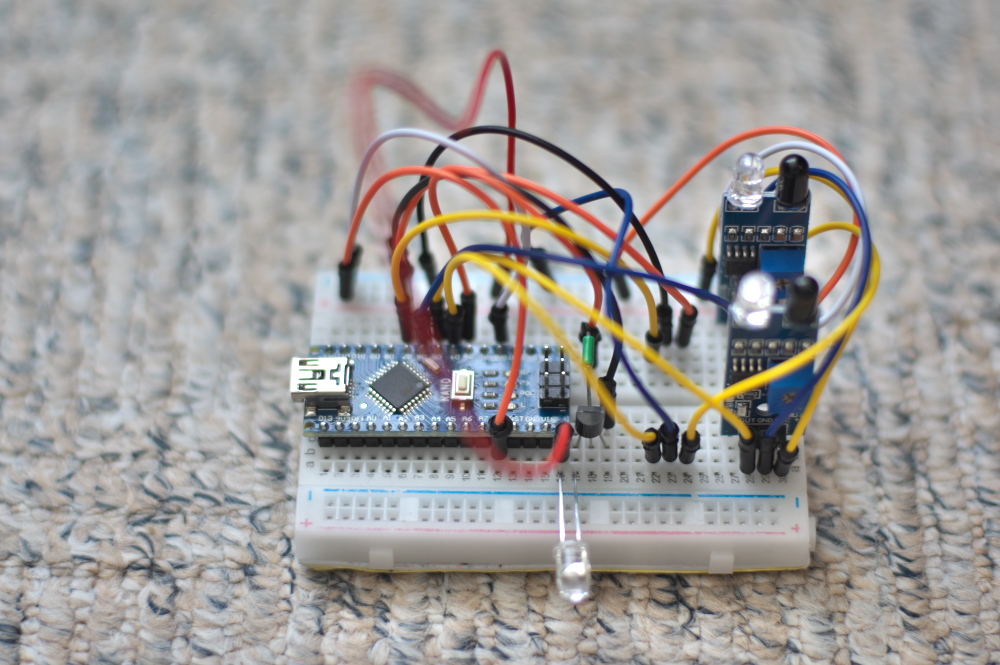

Na fotce je vidět spousta zbytečných káblíků, protože jsem vytáhnul 2 další moduly, které tam původně byly, jenže se ty potvory všechny navzájem ovlivňovaly…

Závěr

To je zatím asi tak vše. Pokud byste tedy potřebovali kontrolovat IR paprsek tak, aby vám výsledek neovlivňovalo okolní světlo, budete muset použít IR senzor (ten 3vývodový) a nějaké kódování. Jak budu mít čas, tak chci vyzkoušet návod na této stránce. Manipuluje tam v kódu přímo s registry procesoru, takže je zcela mimo pásmo mých znalostí, ale vypadá, že je to funkční.
EDIT: Našel jsem k tomu vysvětlující článek.
