Storage Area Network – 3 (stavební bloky 2)

9. 8. 2010 | Mark Stopka | Hardware | Sítě | 12709×

V třetím díle seriálu o Storage Area Networks navážeme tam, kde jsme minule přestali. Popsali jsme zařízení na ukládání dat a jedno zařízení sloužící k jeho přenosu – FC SAN Switch. Dnes budeme pokračovat a představíme si zařízení router, stejně jako jednotlivé vrsty FC protokolu a pracovní režimy jednotlivých portů v FC switchích.

Obsah

• FC router
  • iFCP a FCIP – v čem se liší?
  • Switchovaný fabric více z blízka
• Příště…

FC router

Datové FC routery se v sítích SAN používají na překlad jednoho protokolu na jiný. Může se jednat o překlad z protokolu SCSI na FC nebo například iSCSI na FC. Jedná se o relativně levnou (v porovnáním s výměnou pole) metodu, jak poskytnout koncovým klientům například iSCSI konektivitu, pokud současné diskové pole iSCSI nezvládá. Případně vám umožní připojit do SAN starší páskovou mechaniku, která zvládá jen SCSI protokol. Často bývají routery také označovány slovem „gateway“ nebo „bridge“.

Velice významnou roli hraje FC router při tvorbě odolných řešení, například umožní tunelovat FC protokol prostřednictvím jiného typu sítě, třeba sítě typu IP. V takovém případě se bude jednat o router podporující protokol iFCP (Internet Fibre Channel Protocol) a FCP (Fibre Channel Protocol). V takovém řešení budete mít v každém datovém centru vlastní FC SAN a obě tyto SAN budou propojeny právě prostřednictvím tohoto routeru a protokolu iFCP nebo FCIP.

Protokol iFCP, jak již název napovídá, zapouzdřuje FC rámce a přenáší je na druhou stranu, a to prostřednictvím TCP spojení. Umožňuje propojení SAN sítí na libovolnou vzdálenost prostřednictvím běžné IP WAN sítě. Další protokol umožňující propojení SAN sítí prostřednictvím sítí IP je protokol FCIP (Fibre Channel over IP).

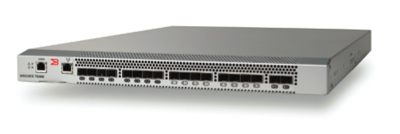

SAN router Brocade 7500E

iFCP a FCIP – v čem se liší?

Teď se možná ptáte, k čemu existují dva různé protokoly se stejným účelem, totiž propojit dvě sítě SAN prostřednictvím sítě IP. Zásadní rozdíl mezi těmito protokoly je v tom, jakým způsobem propojují. V případě protokolu FCIP se jedná o tunel, který propojuje dvě vzdálené sítě do jednoho společného celku – jedné fabric, a to se všemi pozitivy i negativy. V jednom FC ostrovu (FC island) je tak vidět veškerý traffic a zařízení, která spadají do druhého FC ostrovu. Z pohledu FC switchů jsou tyto propojeny běžným portem typu inter-switch link (ISL). Zařízení, které takto propojuje sítě, se také nazývá Fibre Channel extender. Každý Fibre Channel extender pracující s FCIP má tzv. buffer (občas v literatuře nazývané taky buffer credits), nicméně zabývat se buffer credits by bylo až příliš zdlouhavé, proto si to necháme snad na samostatný článek – vyšší dívčí. Důležité je, že čím více buffer credits, tím lépe. V závislosti na jejich množství bude vaše SAN rychlejší a bude fungovat na větší vzdálenost (s vyšší latencí).

Na druhou stranu protokol iFCP umožňuje zařízením v dvou různých SAN (jedná se již o dvě různé SAN, nikoli o jednu rozsáhlou SAN propojenou tunelem) komunikovat. Všechno, co se děje v jedné SAN, se nepřenáší do druhé, pouze provoz určený pro zařízení v druhé SAN bude přenesen po iFCP propojení. Tedy na rozdíl od FCIP, iFCP nepřenáší například chyby. Pokud se něco stane v SAN propojené pomocí FCIP, ochromí to oba FC ostrovy. Pokud se něco podobného stane ve dvou SAN, které jsou propojeny pomocí iFCP, chyba zůstane izolována v SAN, kde k chybě došlo. U iFCP dochází k namapování Fibre Channel adres na IP adresy a poslání TCP/IP paketu na druhou stranu. Pro více informací o iSCSI, iFCP a FCIP doporučuji nastudovat knihu IP SANs: a guide to iSCSI, iFCP, and FCIP protocols for storage area networks nebo si počkat na některý z dalších dílů.

Stejně tak při iFCP nebude docházet k volení (election) řídícího switche (Principal Switch – PS) při výpadku IP konektivity mezi těmito dvěma SAN a podobně. iFCP síť se tedy z celkového pohledu bude chovat na stejné konektivitě více stabilně.

Switchovaný fabric více z blízka

V minulém díle jsme si řekli, že existuje nějaký FC-SW protokol, stejně jako ISL – inter-switch link, který propojuje jednotlivé switche, ale jsou i další druhy portů u fabric switchů? Když se tak ptám, tak asi ano… a to následující (z důvodu jednoduchosti vynecháme všechny proprietární rozšíření od společností Cisco, Brocase, QLogic a dalších).

Název portu	Určení portu
N_port	Node port – port používaný k připojení koncových uzlů, jako jsou disková pole nebo klienty na straně koncových zařízení
F_port	Fabric port – port používaný k připojení koncových uzlů jako jsou disková pole nebo klienty na straně switche
E_port	ISL – Inter-Connect Link – port používaný k propojení dvou různých switchů v rámci jedné fabric
EX_port	port používaný k propojení routerů a switchů, na straně routeru se tváří jako EX_port, na straně switche jako E_port

Ve chvíli, kdy je switch připojen do sítě, je mu přiděleno tzv. Domain_ID. V každé FC-SW síti se volí řídící switch (Principal Switch – PS), samotný proces je podobný k tomu, jak se volí root bridge switch v protokolu Spanning Tree, poté následuje distribuce Domain_ID. Předtím, než mohou jednotlivé switche komunikovat mezi sebou, se každý z nich zkonfiguruje, aby zjistil, co má kde připojeno na kterých N_portech. Switch přiřadí FCID ke každému připojenému uzlu, které je odvozeno od Domain_ID, Area_ID a WWN připojeného zařízení.

Proces probíhá zhruba následovně:

1. Zahození interního Domain_ID seznamu.
2. Na každém E_portu dojde k přenesení BF rámce (výjimka: BF rámce se nezasílají na E_porty, na kterých byly obdrženy – zabraňuje se tak smyčkám)
3. Počká se na FST (Fabric Stability Timeout), aby se zajistilo, že byly BF rámce přeneseny přes celou fabric.
4. Vyšle se EFP (Exchange Fabric Parameters) rámec a SW_ACC (Switch Accept) každému zdroji BF rámce.
5. V EFP rámci se vyhodnotí parametry PS_Priority, PS_Name a seznam Domain_ID.
6. Sečte se PS_Priority a PS_Name a vybere se vítěz, nižší číslo vyhrává.

Po zvolení PS switche tento začne distribuci seznamu Domain_ID.

Příště…

Příště si představíme používané topologie v FC sítích, jako jsou dvojitý switch (Dual switch), Kruh switchů (Loop of switches), křížová síť (Meshed fabric), hvězda (Star) a jádro-okraj (Core-edge). Také si povíme o zónách a vysvětlíme si rozdíl mezi soft a hard zónami.
