Problémy s BigDesktopem po výměně zobrazovacích zařízení

9.1.2012 14:30 | Přečteno: 1767× | (open)SUSE | | poslední úprava: 9.1.2012 16:12

Použití více zobrazovacích zařízení pomocí jediné grafické karty již delší dobu není problémem, ale přesto se občas stane, že se cosi ošklivě pokazí a výsledkem je několik hodin hledání možné chyby. Výjimkou nejsou ani nová KDE 4.7.4 v kombinaci s Calatysty 11.12.

Problém, který se bude níže řešit, úzce souvisí s mým necelý rok starým HTPC (viz blog), u něhož jako primární grafický výstup používám (používal jsem) analogový monitor a sekundární výstup je veden na TV za pomoci HDMI. Výsledkem byl tento screenshot - tedy big desktop s primární plochou velikosti 1280x1024 (monitor) a k ní je vpravo připojena plocha o velikosti 1360x768 (TV). Primární konfigurace byla snadná, prakticky Plug&Play, problém ale nastal, když jsem stařičký monitor vyměnil za nový digitální, připojený přes DVI.

To, že vše nejelo na první pokus jsem nijak neřešil - tak jako tak jsem měl v plánu provést aktualizaci jádra a ovladačů grafiky, což bylo první, co jsem provedl. Výsledkem byl desktop, ve kterém se obě dvě plochy s určitým ofsetem překrývaly. Vezměme nyní tento stav jako výchozí (tedy nainstalovaná zobrazovací zařízení a ovladače s určitým prvotním nastavením) a pokusme se vše dostat do podmínek podobných jako na prvním screenshotu.

První problém, který se objeví je harmonizace nastavení AMD Calatyst Control Centra s nastavením KDE - v obou případech je třeba nastavit shodný způsob zobrazení a restartovat Xka. Nyní naběhnou Xka s podivným ofsetem obou ploch, které již ale mají správnou pozici - TV je napravo od monitoru. V této fázi vše komplikuje chyba v nastavení vytvořeném AMD Calatyst Control Centrem (amdcccle) v Xorg.conf. Z pohledu do tohoto souboru (cat /etc/X11/Xorg.conf)

Section "ServerLayout"
	Identifier     "aticonfig Layout"
	Screen      0  "aticonfig-Screen[0]-0" 0 0
EndSection

Section "Module"
EndSection

Section "Monitor"
	Identifier   "aticonfig-Monitor[0]-0"
	Option	    "VendorName" "ATI Proprietary Driver"
	Option	    "ModelName" "Generic Autodetecting Monitor"
	Option	    "DPMS" "true"
EndSection

Section "Monitor"
	Identifier   "0-DFP1"
	Option	    "VendorName" "ATI Proprietary Driver"
	Option	    "ModelName" "Generic Autodetecting Monitor"
	Option	    "DPMS" "true"
	Option	    "PreferredMode" "1920x1080"
	Option	    "TargetRefresh" "60"
	Option	    "Position" "0 32"
	Option	    "Rotate" "normal"
	Option	    "Disable" "false"
EndSection

Section "Monitor"
	Identifier   "0-DFP2"
	Option	    "VendorName" "ATI Proprietary Driver"
	Option	    "ModelName" "Generic Autodetecting Monitor"
	Option	    "DPMS" "true"
	Option	    "PreferredMode" "1360x768"
	Option	    "TargetRefresh" "60"
	Option	    "Position" "1920 0"
	Option	    "Rotate" "normal"
	Option	    "Disable" "false"
EndSection

Section "Device"
	Identifier  "aticonfig-Device[0]-0"
	Driver      "fglrx"
	Option	    "Monitor-DFP2" "0-DFP2"
	Option	    "Monitor-DFP1" "0-DFP1"
	BusID       "PCI:0:1:0"
EndSection

Section "Screen"
	Identifier "aticonfig-Screen[0]-0"
	Device     "aticonfig-Device[0]-0"
	DefaultDepth     24
	SubSection "Display"
		Viewport   0 0
		Virtual   3280 1920
		Depth     24
	EndSubSection
EndSection

vyplývá, že chyba je v řádku zvýrazněném tučně. Z nějakého důvodu amdcccle posadilo primární monitor o 32pixelů níže. Opravou je přepsání uvedeného řádku na

	Option	    "Position" "0 0"

Následuje restart Xek.

Po restartu jsou nyní plochy obou zobrazovacích zařízení zarovnány, ale navzájem se překrývají. Po delším přenastavování a zkoumání lze za viníka označit ovládací centrum KDE, které nenbí schopné řádně zeditovat následující soubory:

~/.kde4/share/config/krandrrc
~/.kde4/share/config/startupconfig

Obsah těchto souborů totiž vypadá následovně:

[Display]
ApplyOnStartup=true
StartupCommands=xrandr --output DFP2 --pos 1920x0 --mode 1360x768 --refresh 60.0152\nxrandr --output CRT1 --pos 0x0 --mode 1280x1024 --refresh 60.0197\nxrandr --output CRT11 --primary

[Screen_0]
OutputsUnified=false
UnifiedRect=0,0,0,0
UnifiedRotation=1

[Screen_0_Output_CRT1]
Active=true
Rect=0,0,1280,1024
RefreshRate=60
Rotation=1

[Screen_0_Output_DFP2]
Active=true
Rect=1280,0,1360,768
RefreshRate=60.0151634216309
Rotation=1

a

#! /bin/sh
# kcminputrc Mouse cursorTheme 'Oxygen_White'
kcminputrc_mouse_cursortheme=Oxygen_Zion
# kcminputrc Mouse cursorSize ''
kcminputrc_mouse_cursorsize=''
# ksplashrc KSplash Theme Default
ksplashrc_ksplash_theme=ksplashx-suse
# ksplashrc KSplash Engine KSplashX
ksplashrc_ksplash_engine=KSplashX
# krandrrc Display ApplyOnStartup false
krandrrc_display_applyonstartup=true
# krandrrc Display StartupCommands ''
krandrrc_display_startupcommands='xrandr --output DFP2 --pos 1024x0 --mode 1360x768 --refresh 60.0152
xrandr --output CRT1 --pos 0x0 --mode 1280x1024 --refresh 60.0197
xrandr --output CRT1 --primary'
# krandrrc [Screen0]
# krandrrc [Screen1]
# krandrrc [Screen2]
# krandrrc [Screen3]
# kcmfonts General forceFontDPI 0
kcmfonts_general_forcefontdpi=0
# kdeglobals Locale Language '' # trigger requesting languages from KLocale
kdeglobals_locale_language=''
klocale_languages=cs:en_US

Z těchto souborů je zřejmé, že nastavení rozlišení provádějí KDE4 za pomoci xrandr a evidentně nepostřehly výměnu monitoru a používají stará nastavení pro analogový monitor. Opravou je úprava všech výskytů CRT1 za DPF1 a úprava rozlišení z 1280x1024 na 1920x1080. Výsledkem jsou pak následující konfigurační soubory:
~/.kde4/share/config/krandrrc:

[Display]
ApplyOnStartup=true
StartupCommands=xrandr --output DFP2 --pos 1920x0 --mode 1360x768 --refresh 60.0152\nxrandr --output DPF1 --pos 0x0 --mode 1920x1080 --refresh 60.0197\nxrandr --output DPF1 --primary

[Screen_0]
OutputsUnified=false
UnifiedRect=0,0,0,0
UnifiedRotation=1

[Screen_0_Output_DFP1]
Active=true
Rect=0,0,1920,1080
RefreshRate=60
Rotation=1

[Screen_0_Output_DFP2]
Active=true
Rect=1920,0,1360,768
RefreshRate=60.0151634216309
Rotation=1

(s upravenou sekcí pro DPF1 namísto CRT1) a
~/.kde4/share/config/startupconfig:

#! /bin/sh
# kcminputrc Mouse cursorTheme 'Oxygen_White'
kcminputrc_mouse_cursortheme=Oxygen_Zion
# kcminputrc Mouse cursorSize ''
kcminputrc_mouse_cursorsize=''
# ksplashrc KSplash Theme Default
ksplashrc_ksplash_theme=ksplashx-suse
# ksplashrc KSplash Engine KSplashX
ksplashrc_ksplash_engine=KSplashX
# krandrrc Display ApplyOnStartup false
krandrrc_display_applyonstartup=true
# krandrrc Display StartupCommands ''
krandrrc_display_startupcommands='xrandr --output DFP2 --pos 1920x0 --mode 1360x768 --refresh 60.0152
xrandr --output DPF1 --pos 0x0 --mode 1920x1080 --refresh 60.0197
xrandr --output DPF1 --primary'
# krandrrc [Screen0]
# krandrrc [Screen1]
# krandrrc [Screen2]
# krandrrc [Screen3]
# kcmfonts General forceFontDPI 0
kcmfonts_general_forcefontdpi=0
# kdeglobals Locale Language '' # trigger requesting languages from KLocale
kdeglobals_locale_language=''
klocale_languages=cs:en_US

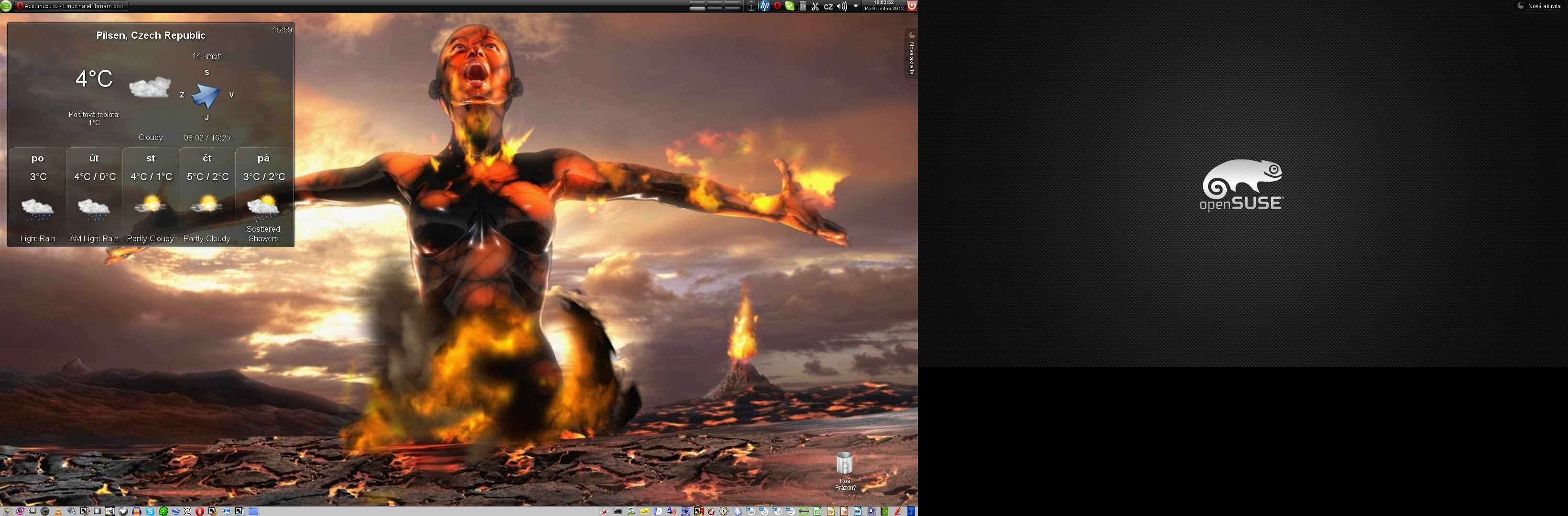

Po restartu jsou již oba desktopy správně naorientovány i napozicovány vůči sobě dle očekávání (za JPG se omlouvám, PNG bylo příliš velké) a lze je používat, jak by uživatel předpokládal.

P.S. Také jste se sháněli po QStarDictu pro openSUSE 12.1 a nenašli? Nezoufejte, bez problémů lze používat QStarDict 1.0 z Fedory 15 (lze stáhnout například zde).
