Trápenie s Big Desktop/Xineramou

13.5.2007 23:47 | Přečteno: 4123× | Linux | | poslední úprava: 13.5.2007 23:50

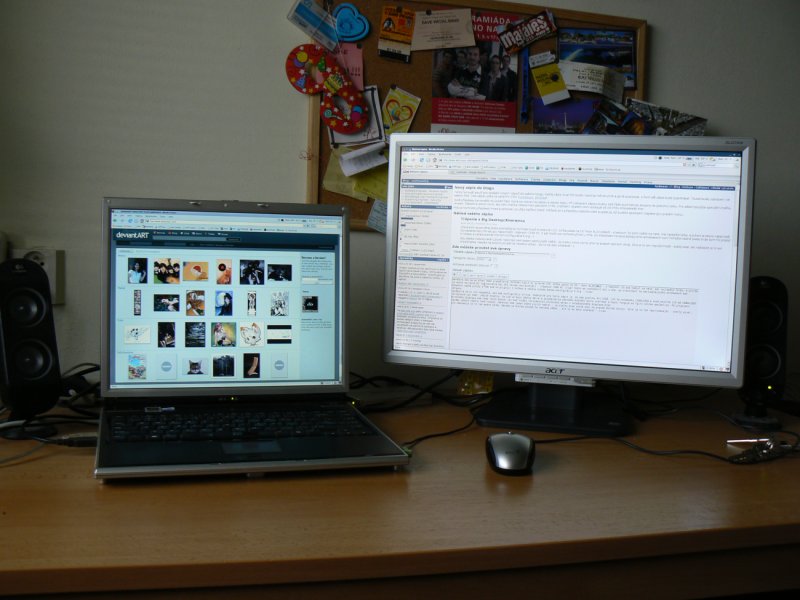

Pred pár dňami som sa po dlhej dobe premýšľania rozhodol kúpiť si externé LCD. Voľba padla na 22'' Acer AL2216WsD - v testoch, čo som našiel na nete, mal najlepšie farby, a pritom je skoro najlacnejší (vo variante bez DVI vstupu najlacnejší - cca. 6800) - skoro až trápnych 7200 Kč. O pár hodín po rozhodnutí bol u mňa, po otestovaní na spolubývajuceho windowsoch som nenašiel vadné pixely a tak som ho pripojil k noťasu a začala sranda menom konfigurácia X.org

Nik si asi nepamätá, akú mám konfiguráciu stroja Podstatné pre tento zápis je, že mám grafiku ATI X700, LCD na notebooku 1400x1050 a nové externé LCD má 1680x1050 (pripojené cez VGA):

Je super, že všetky LCD majú refresh frekvenciu 60 Hz a autodetekcia všetkého možného okolo vrefresh a hsync funguje (vo fglrx) celkom spoľahlivo. Po pripojení externého displaya som teda rovno dostal (aj keď trošku roztiahnutý) klonovaný obraz z notebookového displaya. Už som mohol pozerať filmy, fotky a surfovať (aj keď trochu neergonomicky a neekonomicky)

Ďalší krok bolo rozbehanie veľkej plochy. Vedel som, že to nebude žiadna prechádzka ružovým sadom, ale že mi to nakoniec zaberie 6 hodín som tiež nečakal. Pritom stačilo na začiatku dobre prečítať jedno fórum, kde mal chlapík presne rovnakú konfiguráciu ako ja (čo sa rozlíšení NTB+LCD týka). Pre budúce generácie ale zhrniem svoje poznatky, keby náhodou nieko potreboval rozchodiť niečo podobné...

Môj cieľ bol teda takýto: mať jednu veľkú plochu; pritom som samozrejme chcel, aby keď maximalizujem okno (resp. keď spustím fullscreen video), aby sa toto zväčšilo iba na jednom z monitorov. Ďalej som chcel rôzne taskbary na oboch monitoroch. A samozrejme aby fungovala akcelerácia videa (overlay) a 3D (DRI) - aspoň na jednom z monitorov, v ideálnom na oboch. Na prvé zmieňované veci bola vyvinutá extension pre X server - xinerama. Tá zaručuje, že napriek tomu, že pre aplikácie je dostupná jedna veľka virtuálna plocha, môžu xinerama-aware window managery rozmiesťovať okná "logicky". "Akcelerovaný desktop" cez dve obrazovky už potom samozrejme musí zvládať grafická karta...

Xinerama a ATI

Nefunguje, nepokúšajte sa o to. Nechápem, aký bol dôvod, že nvidia (twinview) a ati (bigdesktop) sa rozhodli ignorovať už existujúce rozhranie Xineramy a vytvorili vlastné. Možno to bol problém v jej implementácii (xinerama má (vraj) niekoľko nepekných vlastnosti - napr. že po odpojení monitora na ňom stále vytvára okná, nedá sa meniť rozlíšenie plochy...). Neviem ako je to u Nvidie, ale ak sa niekto pokúsi rozbehať "štandardnú" xineramu na dual-head konfigurácii, skončí síce s ako-tak funkčným desktopom - ale môže rovno zabudnúť na akceleráciu (v xorg.log si nájde peknú hlášku o DRI disabled). Okrem toho sa (aspoň mne) choval takýto desktop veľmi nestabilne - nedal sa mi spustit Catalyst Constrol Center, ani nastavenia monitora v KDE - všetky končili na nejaký segfault. Skrátka nepoužiteľné, takže ešte raz - na ATI kartách nepovolovať xineramu v ServerFlags (či kde sa to robilo). Na druhej strane, ak človek nenakonfiguruje BigDesktop dobre, skončí síce s veľkou plochou ale bez xinerama extensions - takže dostane okná maximalizované cez celú obrazovke. Popravde keď sa mi to prvýkrát podarilo takto rozbehať, príliš dlho som nezisťoval, aké ďalšie zverstvá sa v tomto móde dajú robiť. Už som sa začal báť, že linuxový desktop fakt zaspal dobu - keď sa na ňom nedajú nakonfigurovať takéto triviálne a navyše dosť štandardné konfigurácie 2 monitorov.

Konfigurácia

Našťastie som sa mýlil Ale kým človek príde na to, ako sa to konfiguruje... Začnem takto - ATI sa rozhodli bojkotovať konfiguráciu pomocou xorg.conf Dôvody sú pochopiteľné - je to pre nich jednoduchšie implementovať to celé vlastným spôsobom a potom iba doprogramovať aj xinerama extensions. Akým spôsobom to bojkotujú? Človek by čakal, že keď má dva monitory, že budú dva definované aj v konfiguračnom súbore, že tam budú dva screeny, celé sa to nejak napojí na fglrx a k tomu sa teda (keď už to nejde štandardnou cestou) pridá tá xinerama.

A ono nie, ati/amd sa rozhodlo, že jednoduchšie bude, keď všetko (teda aj monitory a screeny) bude "riešiť" fglrx. Výsledok je ten, že v konfiguračnom súbore nakoniec ostane jeden monitor a jeden screen...

Ten screen je tam síce taký "špeciálne konfigurovaný" (keď som si dodatočne prečítal dokumentáciu, vlastne to až také špeciálne - čo sa týka screenu - nie je), to nič ale nemení na tom, že tento spôsob konfigurácie asi bol dôvodom, prečo mi nastavovanie trvalo spomínaných 6 hodín. Navyše ATI nemajú žiadnu rozumnú dokumentáciu ku konfigurácii FGRLX ovládača cez xorg.conf (aspoň som nič také nenašiel, zatiaľ) Keď už som poznal asi 200 rôznych "zaručene fungujúcich" optionov som už začal rozmýšľať, načo mi bude na desktope klonovaný obraz. Ale ako som spomenul, našťastie som našiel to fórum a ten post A potom že ubuntu fóra sú nanič :-P

Takže, ako taký BigDesktop nastaviť... Keď už človek vie, ako na to, je to celkom jednoduché.

1. Vziať normálnu konfiguráciu xorg.conf.
2. Najskôr nepovinný krok (ale možno sa zíde, keď človek odpojí externý monitor): Nastaviť na monitore dpms (Option "DPMS" "true"). Fglrx by najskôr zdetekoval monitory aj sám (neskúšal som)
3. Ďalej treba nastaviť device (ovládač fglrx). Najpodstatnejší krok je asi nastavenie DesktopSetup na horizontal/vertical... Pomocou neho dáte fglrx vedieť, ako sú monitory fyzicky rozmiestnené a že chcete xinerama-like mód...
4. Ďalší krok je nastavenie PairModes optionu - pomocou neho sa (asi) nastaví správne rozlíšenie na oboch monitoroch, a tieto rozlíšenia sa potom premietnu aj do dostupných rozlíšení (viď ďalej). Keby sa tieto optiony nepoužily, v mojom prípade sa fglrx tváril, akože má 2x 1680x1050 obrazovky (čo samozrejme nemal) . a človek potom ostal s "mŕtvou zónou" na pravom okraji pravej obrazovky... Nič príjemné.
5. Je odporúčané nastaviť EnablePrivateBackZ na yes - tuším kvôli DRI, aby korektne fungovalo na oboch obrazovkách... Neskúšal som, ako to funguje bez toho, ale s tým je všetko OK
6. Nakoniec ostalo nastavenie Modes v Screen sekcii. Pomocou nej sa určia priority, ako sa majú vyberať rozlíšenia pre screen. Ideálne je tam asi dať rozlíšenia vašich monitorov.

Konečné trápenie/nastavenie

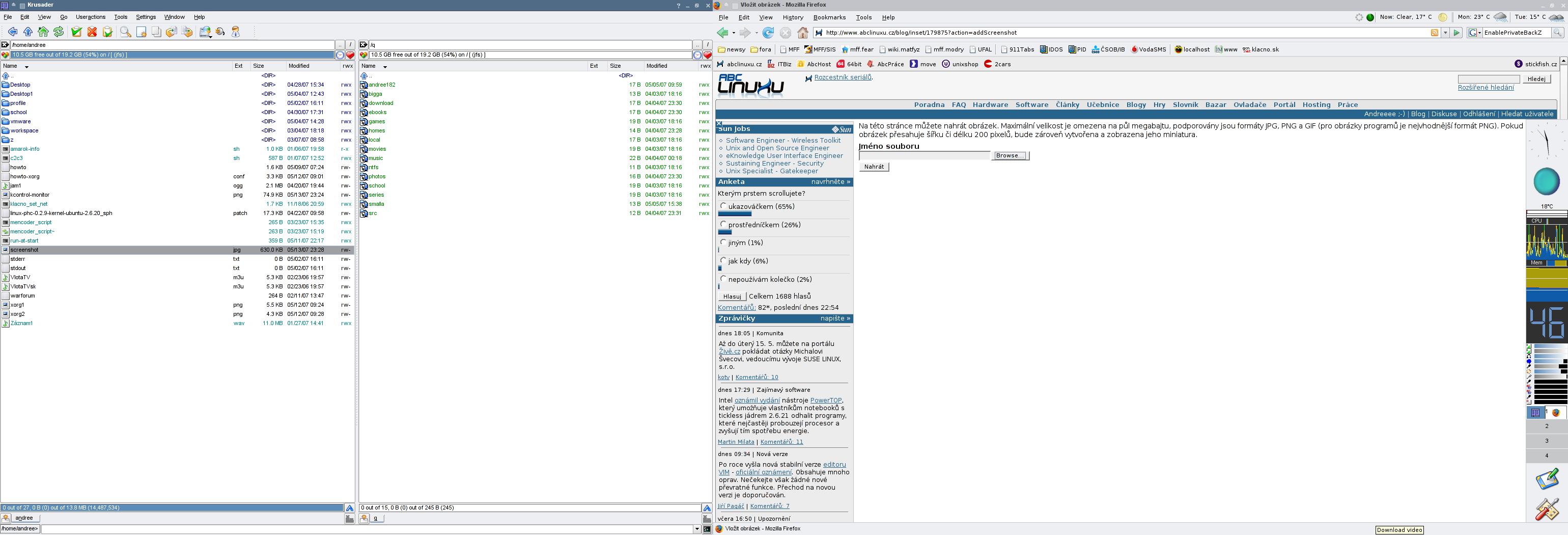

Tým je nastavené X.org. Po resete X servera (neviem prečo všade tvrdili, že treba reštartovať PC - asi zvyk z Windows :o)) by sa už systém mal rozbehnúť s novými nastaveniami. A tu je ďalší zdroj prekvapení - prvýchpárkrát som nevedel čo je zle, pretože grafika nabehla v nejakom divnom móde (tuším že dokonca clone). Aha, ale ono ešte treba vysvetliť systému, že chceme niečo iné V mojom prípade v KDE sa to robí cez Control center modul Monitor & Display... Stačilo nastaviť rozlíšenie 3080x1050 ("súčet" rozlíšení monitorov) a et voila:

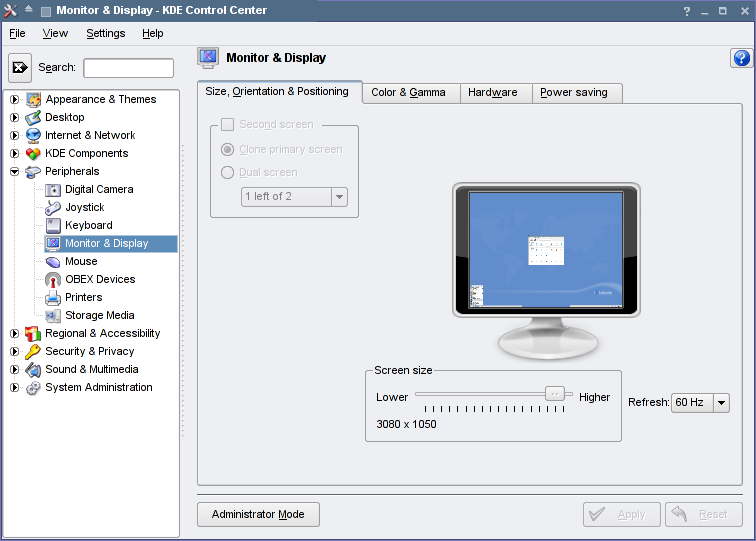

PS: Pretým som skúšal zapnúť administrátorský mód a v ňom "ručne" prepnúť ten secondary screen do dual screen módu. Ani to nerobte Síce sa to tvárilo, že to funguje ale zapísalo to nejaké srandičky do xorg.conf po najbližšom reštarte som to mohol robiť odznova (ešte že som mal zálohu každého kroku). Vážne stačí iba nastaviť to rozlíšenie. To bude asi výhoda tej vlastnej implementácie xineramy vo fglrx bigdesktope...

Outro...

Aby všetko nebolo také ružové, nakoniec som jeden vadný pixlík našiel - je vcelku mimo zorný uhol na pravom dolnom okraji. Síce je to ten nepríjemnejší - svetlý pixel, ale naštastie je to len modrá farba. Navyše na bielom pozadí ho nevidno vôbec - ale to sa dalo očakávať Nakoniec som ale s výsledkom vážne spokojný, všetko funguje ako má a pozerať na tých 22 palcov a tie veľké pixle, to je fakt blaho :o)))

Príloha - relevantná časť xorg.conf

Section "Monitor"
	Identifier   "aticonfig-Monitor[0]"
	Option	    "VendorName" "ATI Proprietary Driver"
	Option	    "ModelName" "Generic Autodetecting Monitor"
	Option	    "DPMS" "true"
EndSection


Section "Device"
	Identifier  "aticonfig-Device[0]"
	Driver      "fglrx"
	Option	    "DesktopSetup" "horizontal"
	Option	    "VideoOverlay" "on"
	Option	    "OpenGLOverlay" "off"
	Option	    "EnablePrivateBackZ" "yes"
	Option	    "HSync2" "65"
	Option	    "VRefresh2" "60"
	Option	    "PairModes" "1400x1050+1680x1050"
	BusID       "PCI:1:0:0"
EndSection


Section "Screen"
	Identifier "aticonfig-Screen[0]"
	Device     "aticonfig-Device[0]"
	Monitor    "aticonfig-Monitor[0]"
	DefaultDepth     24
	SubSection "Display"
		Viewport   0 0
		Depth     24
		Modes    "1400x1050" "1680x1050"
	EndSubSection
EndSection


Section "DRI"
	Mode         0666
EndSection

Section "Extensions"
	Option	    "Composite" "Disable"
EndSection



Anketa

Obrázky

Komentáře

[eXces]

Když jsem teď viděl ty ceny, tak jsem o tom taky začal přemýšlet (o 22' lcd). Taky bych ho bral k notebooku, abych mohl používat trošku větší plochu. Když jsem zapojoval doma notebook na LCD, tak jsem jenom přepínal obraz (buď jsem měl zapnutý obraz na notebooku nebo na lcd). Neví někdo jestli to takhle půjde nastavit i s t41? Teď mě napadlo, že bych to vlastně mohl zkusit, ale to bych se musel sejít doma já, notebook a nějaký volný čas

Jinak mám stejný repráky a nástěnku, jen na ní nemám to srdce, protože na ulici na charitu nepřispívám

[andree]

ako fakt - ten 22'' stoji tolko co trosku kvalitnejsi 19'' LCD (jediny podstatny rozdiel je snad ze ten 19'' by mal refresh 2 ms - inak tento acer je fakt podareny)...

to srdce tam mam od vianoc - kupoval som v alze nejaky powerball a povedal som si, ze ked uz su tie vianocie, prispejem, aby aj ini mali radost

[eXces]

To jo a ty 19'' mají rozlišení jako 17'', takže není o co stát. Tak to možná půjdu i do tohoto konkrétního typu, když ho tak chválíš Ono stejně na to psaní textů není potřeba nějak zázračný lcd a na hry nějak není čas.

Powerball mám taky v plánu koupit Máš s displejem? Jak se ti ta hračka líbí?

[thingie]

No já si občas doma zapojím starší monitor, co tam mám. Když se mi dostalo laskavé rady v některých detailech (nedává to víc jak 2048 na šířku, takže displeje musí být pod sebou, plus musím nastavit virtuální rozlišení, páč jinak mě to nenechá udělat potřebně obrovský screen), tak je to otázka tří příkazů a funguje to skvěle. Samozřejmě jsou to teda nová Xka a xrandr. Do konfiguráku nebylo třeba přidat víc jak to virtuální rozlišení

[prOm3TheuS]

Já jsem zase po koupi 17" LCD bojoval s NVIDIA Driverama (TwinView) tak, aby na LCD bylo 1284x768 a na tom druhém (předchozím 17" CRT) monitoru bylo 1024x768 v 85Hz. Bohužel bez úspěchu. Stále se mi snažily NVIDIA drivery cpát na ten starý monitor 1280x1024 v 60Hz, což zrovna není příjemné na oči. A nebo to zase bylo naopak, že CRT fungoval super, ale LCD se nechtělo zdetekovat a bylo v 640x480. Probděl jsem u toho celou noc, progooglil celej svět vyzkoušel snad všechny volby a kombinace v NVIDIA driverech, projížděl jsem detailně logy X serveru s vysokým levelem debugu a ani to nepomohlo. Zřejmě ten CRT monitor byl dosti starý. Ve windows tahle kombinace funguje na 3 kliky (tím nechci nějak tento operační systém zvýhodňovat). Každopádně nechtějte vědět kolik sprostých slov jsem u toho vyslovil

[Zdeněk Štěpánek]

Pouzivam CRT+LCD oba na 1280x1024. CRT je od SIUNu prepajeny na VGA konektor, takze jen obrazove signaly, synchronizace a zem, zadne datove signaly, takze graficka netusi co ma za momitor, jen pozna kdyz je odpojenej.

Otazka nastaveni TwinView tak na 15 minut.

Zdenek

[Martin Beránek]

pouzivam LCD (notebook) + externi CRT, to cele na TwinView. Je pravda ze mi to chvilku trvalo, ale ted jede temer k plne spokojenosti. TwinView navic poskytuje o svem nastaveni xinerama informace, takze window manager z toho neni uplne zmateny. Mam to nastavene tak, ze pokud je pri startu X pritomny druhy monitor tak se udela velka plocha, jinak to bezi normalne.

LCD: 1920x1280

CRT: 1280x1024

kdyztak muzu poskytnout konfigurak...

[eXEden]

Pokud by bylo možno vložit konfigurák, velmi bych to ocenil. Díky

[prOm3TheuS]

Jestil bych mohl poprosit, tak ten konfigurák bych uvítal také.

[Martin Beránek]

relevantní část:

Section "Device"
  Identifier "nvidia"
  Driver     "nvidia"
  VendorName "NVIDIA Corporation"
  BoardName  "Quadro NVS 110M"
  BusID      "PCI:1:0:0"
  Option     "NoLogo"                "1"
  Option     "TwinView"
  Option     "metaModes"             "DFP-0: 1920x1200, CRT-0: 1280x1024; DFP-0: 1920x1200"
  Option     "TwinViewOrientation"   "CRT-0 RightOf DFP-0"
  Option     "HorizSync"             "DFP-0: 30-75; CRT-0: 30-96"
  Option     "VertRefresh"           "DFP-0: 30-60; CRT-0: 85"
# Option     "ConnectedMonitor"      "DFP-0, CRT-0" # tohle se da pouzit pro vynuceni konfigurace monitoru
  Option     "RenderAccel"           "true"
  Option     "TwinViewXineramaInfoOrder" "DFP-0, CRT-O"
  Option     "RandRRotation"         "true"
EndSection

[Michal Fecko]

Mam Acer 2223W a bez DVI by som si uz monitor nad 20" ani nevedel predstavit, je to krasa!

[Jiří Němec]

Škoda že mi s fglrx v dual-head režimu nefunguje suspend do ram, jinak rozchození dual-head je dost jednoduché na obou grafikách. Na ati stačílo aticonfig --initial=dual-head --screen-layout=right a restart X, na nvidii to jde v nvidia-settings velice jednoduše naklikat, a pak ani není potřeba restartovat X.

[andree]

noyo, ale dualhead ma par dost nepeknych obmedzeni (napr. nedokaze prenasat okna medzi obrazovkami)

a tusim ze catalyst control center ma tiez moznost, ze sa to tam da naklikat, asi mi to aj fungovalo (tiez bez restartu X servera)... ale bohuzial sa to nikde neulozilo a po restarte Xiek som to mohol nastavovat odznova...

[alkoholik]

V praci mam dve LCD vedle sebe - 1600x1200 a 1280x1024. Vetsi mam vlevo pres DVI, pravy pres analog.
S opensource driverem ati se rozchodi pseudo xinerama nasledovne:

...
Section "Device"
        Identifier      "Radeon#1"
        Driver          "radeon"
        Option          "AccelDFS"              "1"
        Option          "EnablePageFlip"        "1"
        Option          "MergedFB"              "true"
        Option          "MergedDPI"             "100 100"
        Option          "MergedXinerama"        "on"
        Option          "MergedNonRectangular"  "on"
        Option          "CRT2Position"          "RightOf"
        Option          "DDCMode"               "on"
        BusID           "PCI:1:0:0"
EndSection
...
Section "Screen"
        Identifier      "Primary Screen"
        Device          "Radeon#1"
        Monitor         "AL2021"
        DefaultDepth    24
        SubSection "Display"
                Depth           16
                Modes           "1600x1200"
                Virtual         2880 1200
        EndSubSection
EndSection
...

[prochor]

zdar, mam tu samou konfiguraci jen mam na dvi ten mensi monitor, ale s timlhe nastavenim mi to obrz pouze klonuje, netusi nekdo kde je problem?

muj xorg.conf

Section "ServerLayout"

        #Identifier     "Default Layout"
        #Screen         "Generic Monitor" 0 0
	Identifier     "Default Layout"
	Screen         "Main Screen"
        #Screen         "Second Screen" RightOf "Main Screen"
	InputDevice    "Generic Keyboard"
	InputDevice    "Configured Mouse"
EndSection

Section "Files"
	FontPath     "/usr/share/X11/fonts/misc"
	FontPath     "/usr/share/X11/fonts/100dpi/:unscaled"
	FontPath     "/usr/share/X11/fonts/75dpi/:unscaled"
	FontPath     "/usr/share/X11/fonts/Type1"
	FontPath     "/usr/share/X11/fonts/100dpi"
	FontPath     "/usr/share/X11/fonts/75dpi"
	FontPath     "/var/lib/defoma/x-ttcidfont-conf.d/dirs/TrueType"
EndSection

Section "Module"
	Load  "bitmap"
	Load  "dbe"
	Load  "ddc"
	Load  "extmod"
	Load  "freetype"
	Load  "glx"
	Load  "int10"
	Load  "record"
	Load  "type1"
	Load  "vbe"
EndSection

Section "InputDevice"
	Identifier  "Generic Keyboard"
	Driver      "kbd"
	Option	    "CoreKeyboard"
	Option	    "XkbRules" "xorg"
	Option	    "XkbModel" "hpnc6000"
	Option	    "XkbLayout" "us"
EndSection

Section "InputDevice"
	Identifier  "Configured Mouse"
	Driver      "mouse"
	Option	    "CorePointer"
	Option	    "Device" "/dev/input/mice"
	Option	    "Protocol" "ExplorerPS/2"
	Option	    "ZAxisMapping" "4 5"
	Option	    "Emulate3Buttons" "true"
EndSection

Section "Monitor"
	Identifier   "Main Monitor"
	HorizSync    30.0 - 83.0
	VertRefresh  70.0 - 85.0
	Option	    "DPMS"
EndSection

Section "Monitor"
	Identifier   "Second Monitor"
	HorizSync    30.0 - 83.0
	VertRefresh  70.0 - 85.0
	Option	    "DPMS"
EndSection

Section "Device"
	Identifier  "ATI Radeon 9600"
	Driver      "fglrx"
	Option          "AccelDFS"              "1"
        Option          "EnablePageFlip"        "1"
        Option          "MergedFB"              "true"
        Option          "MergedDPI"             "100 100"
        Option          "MergedXinerama"        "on"
        Option          "MergedNonRectangular"  "on"
        Option          "CRT2Position"          "LeftOf"
        Option          "DDCMode"               "on"
        BusID           "PCI:1:0:0"
EndSection

Section "Screen"
        Identifier      "Main Screen"
        Device          "ATI Radeon 9600"
        Monitor         "Main Monitor"
        DefaultDepth    24

        SubSection "Second Screen"
                Depth           24
                Modes           "1600x1200"
                Virtual         2880 1200
        EndSubSection
EndSection

Section "DRI"
	Mode         0666
EndSection

Section "Extensions"
	Option	    "Composite" "0"
EndSection

[otula]

Dal jsem 2× LCD/CRT – nvidia, ale ve skutečnosti je to LCD + TV
