Jak mi na stole přistál jednodeskáč

7.3.2008 10:25 | Přečteno: 4521× | poslední úprava: 8.3.2008 07:04

Ač se profesí zaobírám jiným odvětvím, než výpočetní technikou, přesto se událo pár věcí, na jejichž konci jsou dva jednodeskáče na mém stole.

První je ECM-LX800. Když to kolega přitáhl (on na to bude dávat a provozovat Windows), tak mi to nabídl, jestli si s tím nechci pohrát.
Chvilku jsem předstíral (i sám sobě, nejsem přece fanatický Linuxák), že mě instalování Linuxu do všeho možného (viz výborné video na tytrubko) nikterak nevzrušuje, a že o "hraní si" nemám zájem.
Nu, tak tohle mi vydrželo +- 10 vteřin . Poté jsem se ihned po oné destičce s AMD Geode začal sápat.

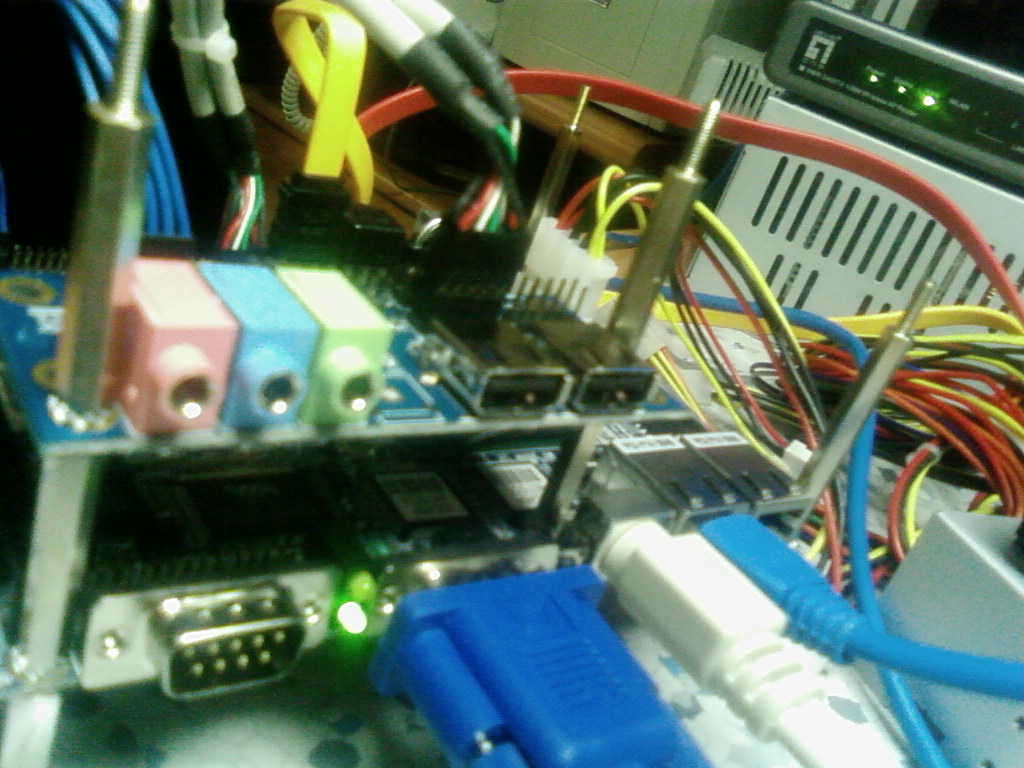

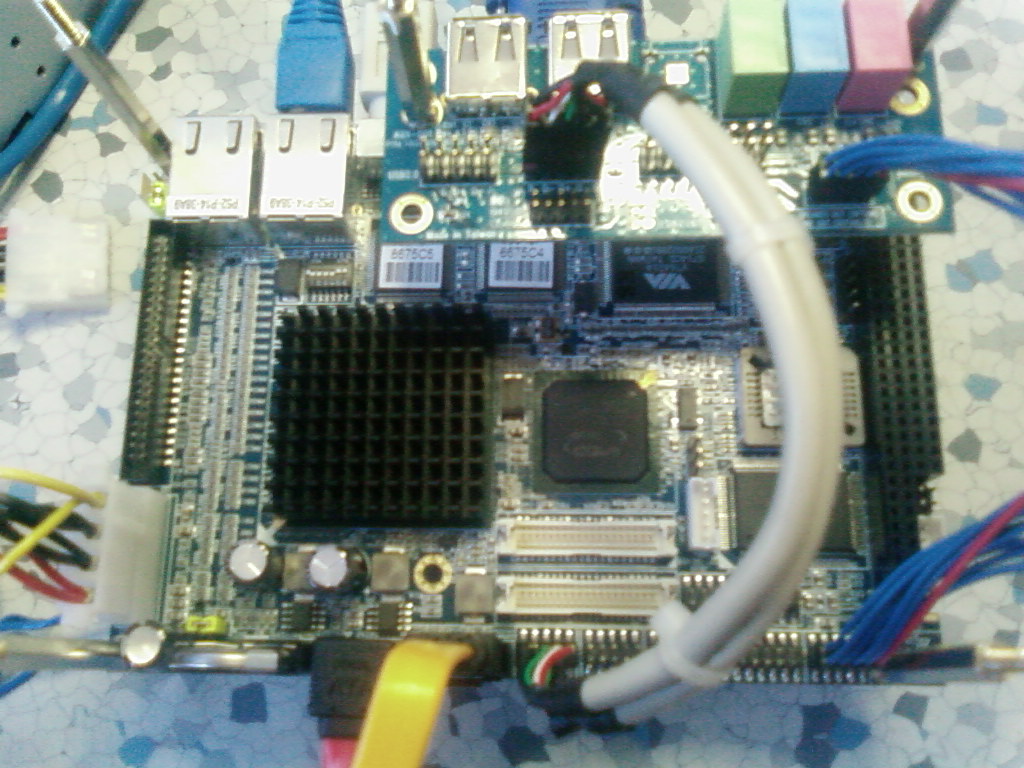

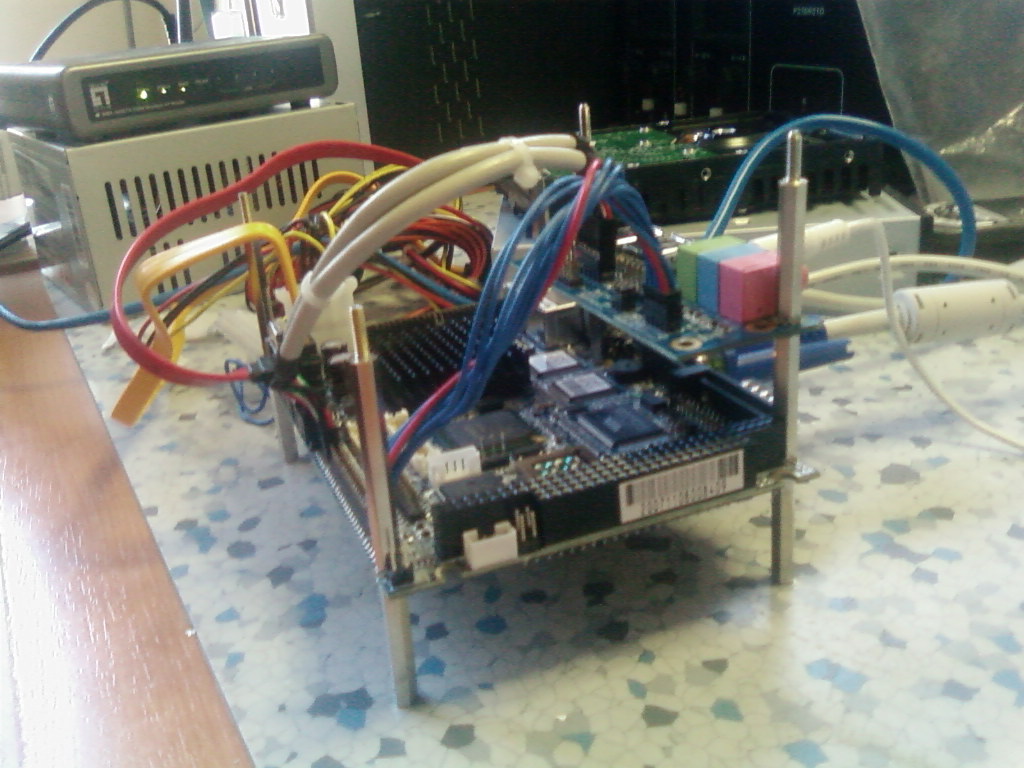

Z krabičky na mě vypadl manuál, samotná deska a rozšiřující modul, obsahující konektory, co se na desku už nevešly. Podrobný popis je na odkazu výše. Popadl jsem vějířovky, kabely, distanční sloupky a nakonec z toho udělal toto klubo.

K plné funkčnosti zmiňované desce chybí 3 věci.

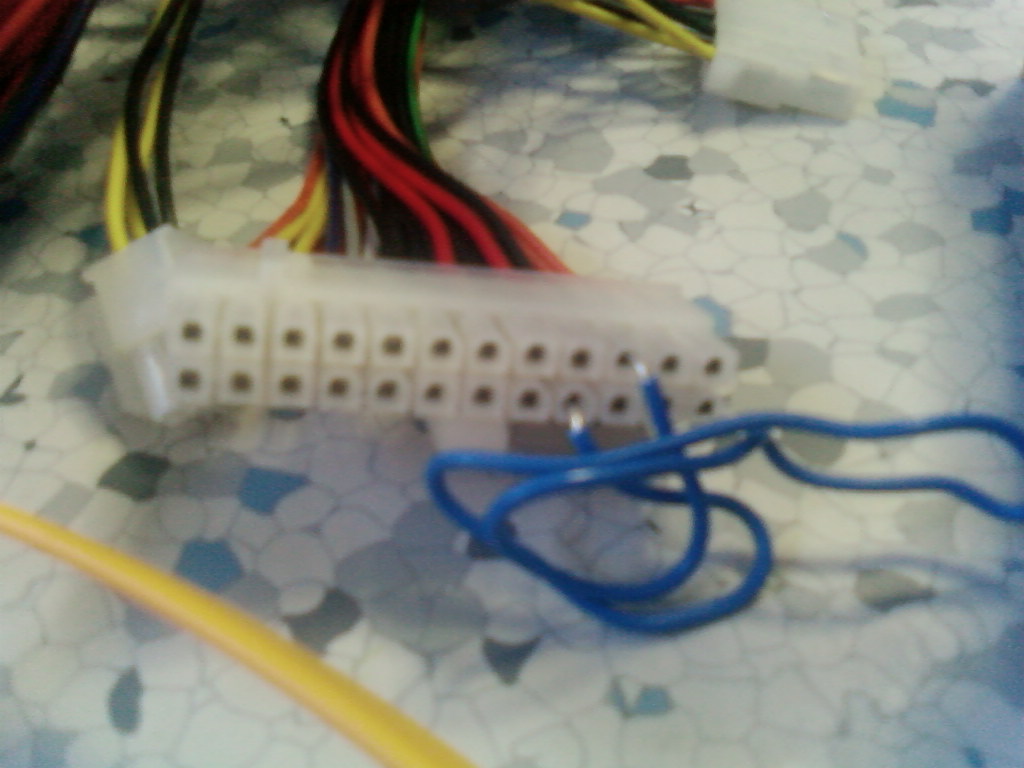

Zdroj - Použil jsem ATX, ze kterého jsem drátovou klemou (prasárna dne ) udělal AT zdroj.

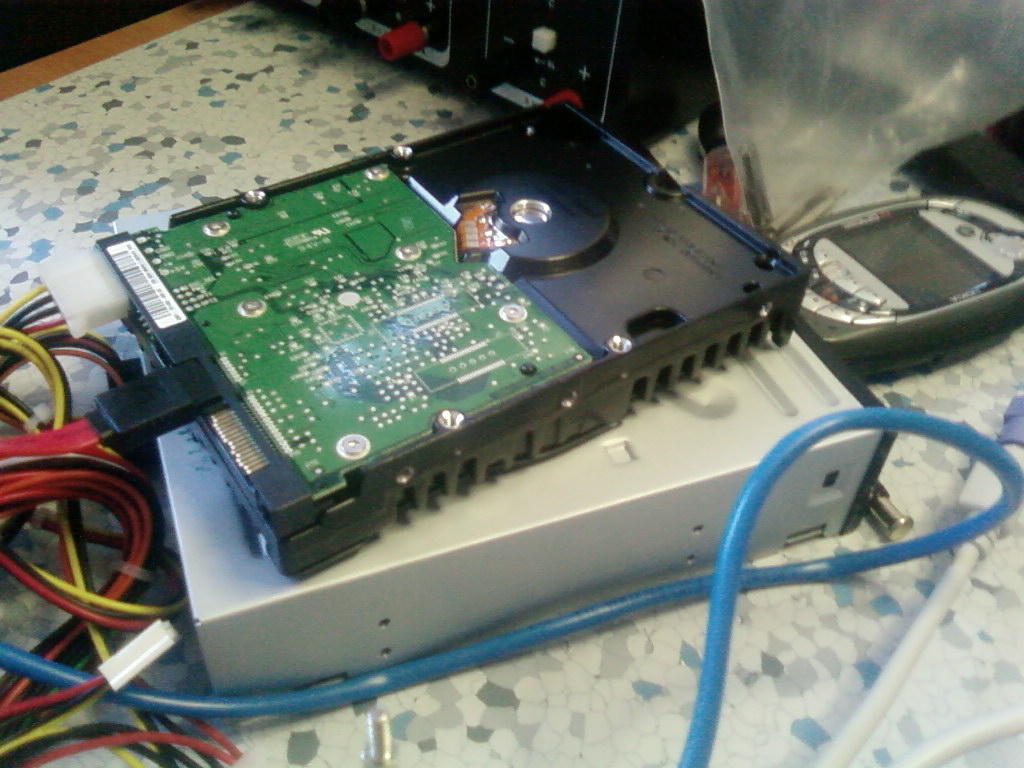

Úložná zařízení - SATA disk a DVD mechanika
RAM - Vyjmuta z jednoho z firemních notebooků, 256MB/266MHz DDR

Kvůli pomalé paměti jsem musel přepínači na desce nastavit frekvenci procesoru z původních 500MHz na 433MHz. Vzhledem k síle hw jsem se jsem se rozhodl pro Xfce prostředí. S ním totiž ještě umím (nechtějte po mě Enlightenment, Fluxbox apod... no, i když ten Enlightenment... ten by se hodil, díky tomu že umí efekty i bez podpory grafické karty... hmmm, hmmm.. no uvidíme).
Přesto že jsem přeběhlík od KUbuntu k OpenSUSE, tak v souvislosti s Xfce mě ihned napadl XUbuntu, se kterým mám již praktickou zkušenost, když jsem jej kdysi jako Ubunťák nasazoval u babičky (pro pamětníky, daný počítač už jsem vymněnil za nový, ale ještě jsem nenašel sílu pochlubit se (respektive nejsem úplně spokojen s tím co tam mám, tak ani nemohu prezentovat)).

Malá vsuvka, ukázalo se, že má firemní vypalovačka není úplně cajk a odnesli to dvě CD-RW, což mě nejen pěkne zdrželo, ale taky pěkně ... (už mám novou , respektive si nechám tu, co je připojená k onomu jednodeskáči).

Normální Live distro fungovalo, ale bylo velmi pomalé, navíc mi odmítlo naformátovat disk (zaplněný Windows). Po důvodech jsem se nikterak nepídil a šáhl po odzkoušené Alternate verzi s textovým instalátorem. Ta již naformátovala bez problémů. Ovšem jiný problém přišel při instalaci.
Ve fázi nastavování jádra se instalace kousla. Alespoň jsem si to myslel.
Jakožto přeběhlík bych to tu pěkně rozmázl a nenechal nit suchou, ale vzhledem k tomu, že jsem nikam nepospíchal (a psal tento zápisek) jsem to nechal po 4 minutách běžet a šel psát.
Když jsem se k tomu asi po 20 minutách vrátil, jádro bylo nainstalované a instalace se ptala na proxy. Takže instalátor ožil a instalace pak proběhla až do konce (uf ). Bohužel ale k oněm slabým chvilkám došlo ještě několikrát, takže instalace na hodinku vydala. Nevím do jaké míry ja za to odpovědné XUbuntu, ale vzhledem k tomu, že zítra desku vracím, není čas ztrácet čas (i přes to, že jsem si stáhl Fedoru Xfce live, možná si na její rychlý test čas ještě najdu).

Proběhl svatý reboot a XUbuntu mě uvítalo obrovským logem a pak totálním výtuhem. Tak že bych mu to přece jen dal nakonec sežrat? Nefunguje ani přepnutí se na textový terminál, tvrdý reboot, single user režim a kouk do xorg.conf.
No ano, problém byl zde. Přestože LiveCD Xubuntu dokáže správně zdetekovat kartu, že je to Geode LX Video a ovladač "amd", alternate install tam foukl "vesa" se standardní kartou. Zvláštní je, že v takovém případě nefunguje ani nic, při přepínání do jiných textových konzolí je stále černá obrazovka a nezbývá než tvrdý restart.

Po opravení této chyby již X naskočí, ale další překvápko je, že maximální rozlišení, co je to ochotno dát, je 800x600. Strejda google poradil jen to, že nejsem sám, kdo si toho všiml, ale rozřešení nikde. Nezbývá, než ono rozlišení použít. Cosi jsem někde zahlédl o kompilaci vlastního Xorg ze svn, ale chápete, že při rychlotestu toto rozhodně nepřicházelo v úvahu.

Zde se jistě sluší říci, co všechno mi fungovalo out-of-the-box. Potěším vás, všechno. Respektive všechno, co jsem měl šanci otestovat, což je grafika (do oněch 800x600), zvuk, síť, USB a SATA zařízení. Jsem zvědav, jestli bude stejně úspěšný kolega s Windows, ohledně rozlišení mě zcela jistě trumfne.

Nakonec už k rychlosti. Nepřekvapím vás, táhlo se to jako šunka. Nicméně použitelné to bylo. Pokud nedošlo na flash apod. hrozné technologie, odezva zas tak špatná nebyla.
Zde ale musím vytípnout nenáviděnou (mnou nenáviděnou) vlastnost, že fonty jsou závislé na ovladači grafické karty. Všiml jsem si toho už doma na notebooku, kde se fonty v OpenSUSE změní výměnou ovladače z nv na nvidia.
Zde je ale situace horší. Fonty jsou zatroleně malé. Někde jsem si je zvětšil, někde ne. Toť k důvodům, proč na Desktopu vypadají normálně a ve Firefoxu jsou to blechy.
Jinak ke slabému výkonu. Vím že ona deska není myšlená jako desktop. Jen jsem si chtěl vyzkoušet, zda by tak šla použít. Nešla. Ale výkon sám o sobě špatný nebyl ani v Xfce, holt to není na multimédia.

Povídání zakončím několika screenama.

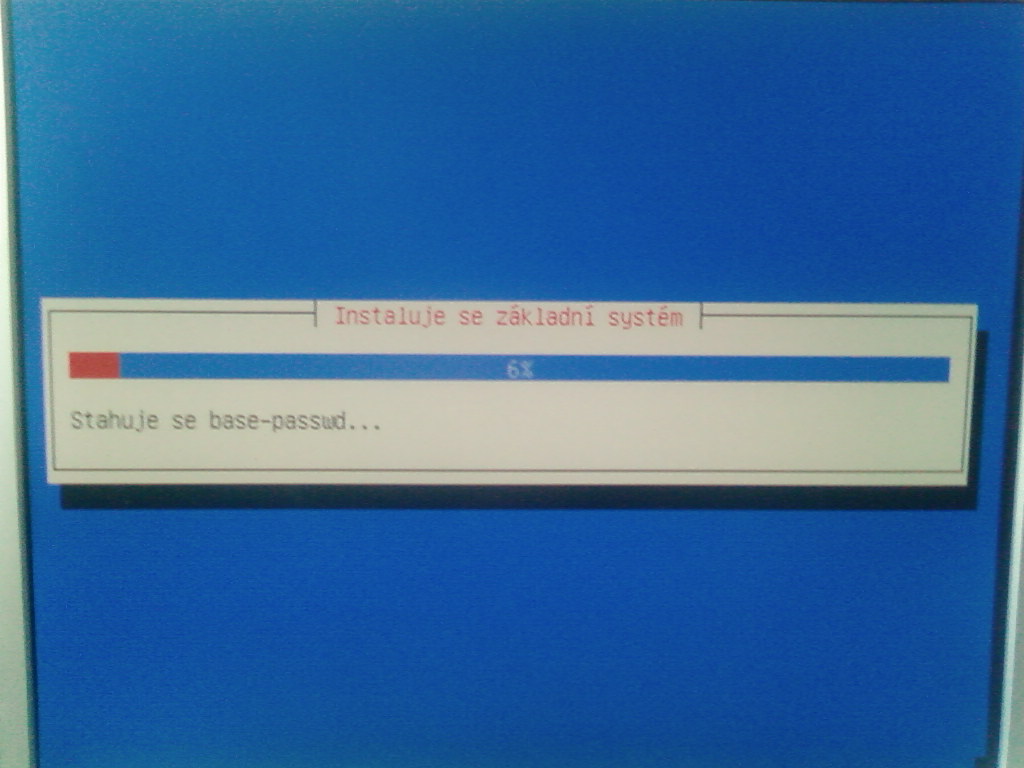

Instalování Xubuntu

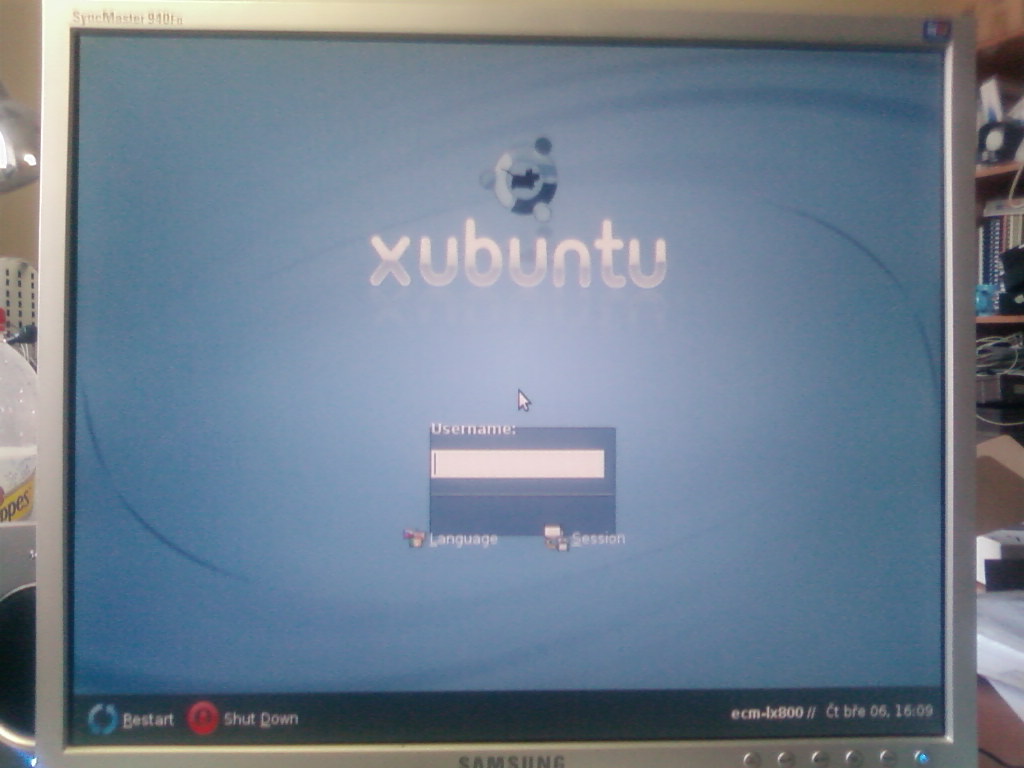

Přihlašovací obrazovka, která již dávala tušit zradu ohledně fontů

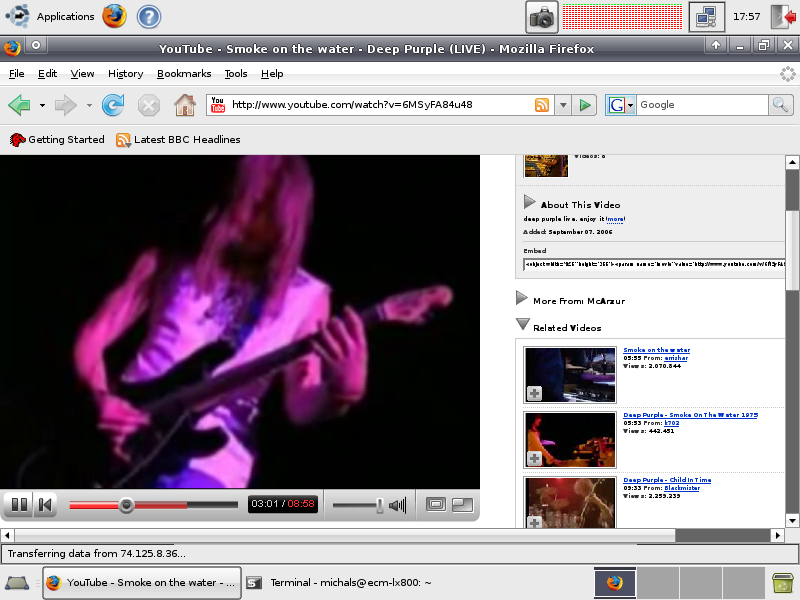

Youtube, jež chodil 1fps, ale zvuk byl alespoň plynulý

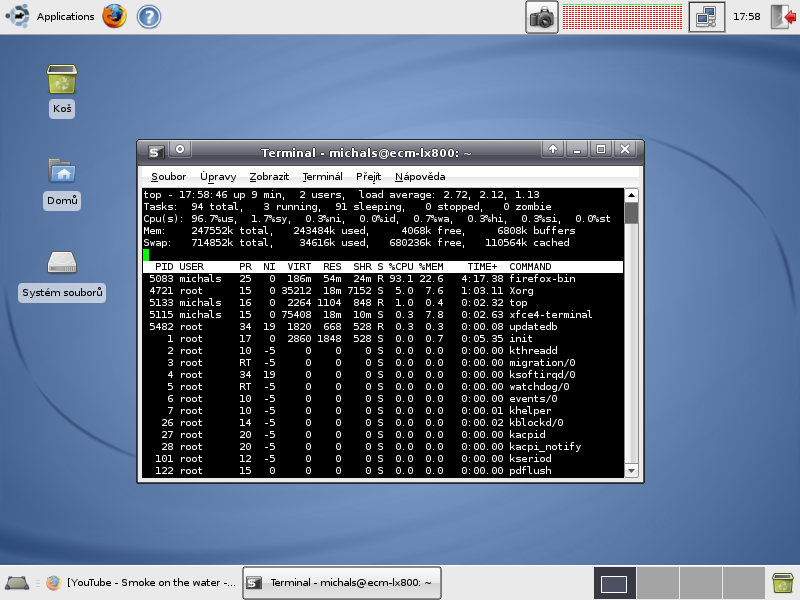

Výpis procesů názorně ukazující, že to, co jednodeskáč zaměstnávalo naplno, je právě Firefox (a skrze něj Flash)

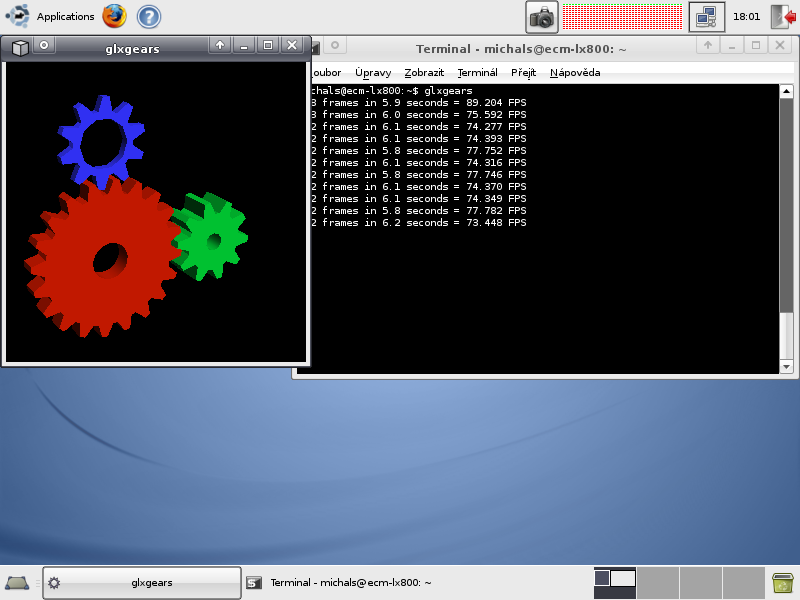

Glxgears, ukazující, že Geode LX Video opravdu 3D neumí

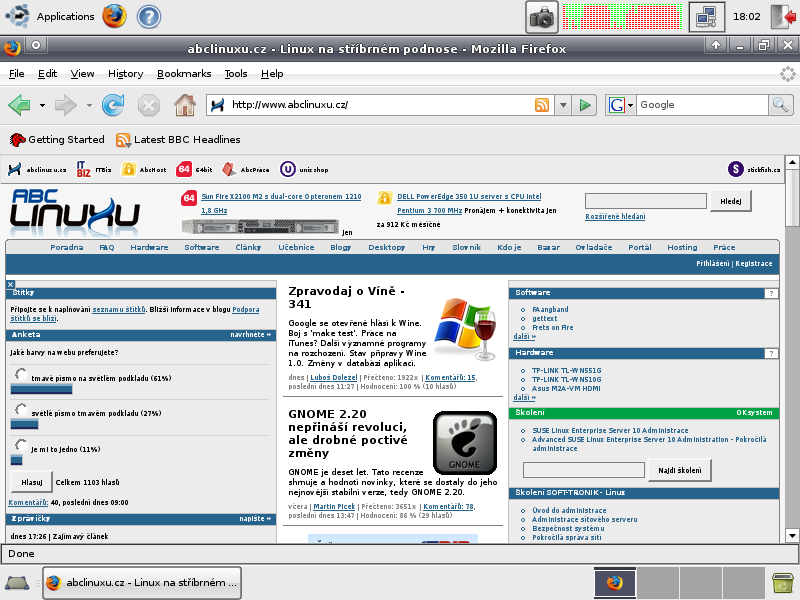

Obligátní screen abclinuxu.cz

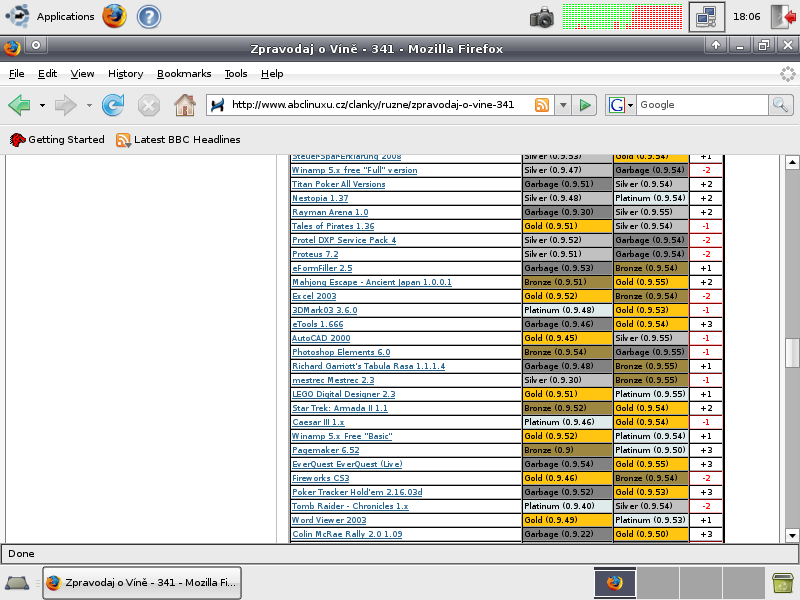

A nakonec perlička, výtuh firefoxu. Scrolloval jsem zpravodajem o wíne, když najednou scroll ustal a ukazatel zátěže procesoru nahoře ukazuje, že lišák opravdu vytuhl

Toť konec. Respektive to měl být konec. Všechny popisované události se totiž událi včera (a vynechal jsem i test se Slaxem, který ukázal, že Xfce není do optimalizace zas tak úžasá volba, protože Slax se pohyboval stejně dobře, ne-li rychleji).
Dnes jsem měl onu destičku odevzdat, nicméně nestalo se tak.
Kolega dnes vyfasoval notebook, který jste mi výborně poradili v tomto blogu, takže mi ji ještě nějakou dob nechá. Dnes mám tudíž v plánu zkusit tu Fedoru, mé vysněné SUSE a hlavně... podívat se na tu grafickou kartu. Další věcí, co mám na starosti je vytvořit propojení s displejem Sharp, což bude ještě velké čtení manuálů a tahání drátků...

Pokud se objeví zájem, udělám druhý díl, popisujíci, co se dělo dnes (a možná i zítra (Sobota neSobota, když se ladí, tak se ladí)).



Obrázky

Komentáře

[Josef Kufner]

Ty šmouhy na displeji jsou wallpaper nebo upatlaný monitor?

[Ilfirin]

Hech, to nevím, zkontroluju fotky (z mobilu :-/).

Věc má ale zajímavou dohru. Kolega mě naprášil šéfovi, že si tu potajmu Linuxuju a šéfovi se to hrozně líbilo. Chce abych pro to programoval.
Takže se zdá, že se Linuxem začnu zaobírat profesionálně. Docela se bojím.

[Ilfirin]

Tak koukám koukám, žádné čmouhy nevidím .

[cenda]

To myslíš na té přihlašovací obrazovce? Jestli jo, tak bych řekl že je to wallpaper.

[Kvakor]

Zajimalo by me, jestli jdou koupit TFT panely, co by se daly primo pripojit pres jejich nativni nebo LVDS konektor k teto desce?

[Ilfirin]

Koukám do manuálu, je LVDS "I2C interface for panel parametr EEPROM. This EEPROM is mounted on the LVDS reciever. The data in the EEPROM allows the EXT module to autoatically set the proper timing parameters for a specific LCD panel."

takže je to nějaké LCD..
Já osobně zrova vymýšlím, jak nacpat ten Sharp do TFT Panel Connector (JTFT), takže k tomu LVDS nic moc neřeknu.

[Ilfirin]

A zrovna nadávám jak dlaždič. Dokumentace neříká nic o názvech konektorů (pouze jejich zapojení ). Takže mě čeká detektivka, co že to je zač.

[petr_p]

Vím že ona deska není myšlená jako desktop.

A jako co je tedy myšlená, když má VGA výstup a podobný zbytečnosti?

[Ilfirin]

Jako jednoduché automatizační zařízení. Aneb buďto cmd aplikace anebo jednoduché X bez multimédií. Imho samozřejmě. Ogg videa a flash opravdu nezvládá. Navíc má vystupy na TFT panely, takže si říká o zamontování do nějakého jednoúčelného zařízení.

[R]

KDE by na tom islo lepsie ako xfce s firefoxom.

[Ilfirin]

Už jsem si stáhl OpenSUSE 10.3, takže na to KDE dojde. Teď ale řeším ten Sharp, takže se K SUSE-KDE dostanu asi až zítra.

[Mandarinka]

No, když to s KDE jde na PII 300MHz, mohla by Geode být jakž-takž. IPC by nemělo být tak hrozné.

Víte, v čem bude chyba? Mám pocit, že tyhle procesory neovládají SSE, jen MMX a teď možná i 3DNow!, pro což ale SW asi není zkompilovaný... Proto nejspíš nejede flash, protože optimalizace má jen pro SSE? OLPC projekt na těch strojích s videem počítal, IIRC. Problém je, že hodně SW asi na 3DNow! kašle.

[Ilfirin]

CPU flags jsem mohl zkontrolovat, máte pravdu. Jdu to nabootit a kouknout na to.

[Ilfirin]

michals@ecm-lx800:~$ cat /proc/cpuinfo
processor       : 0
vendor_id       : AuthenticAMD
cpu family      : 5
model           : 10
model name      : Geode(TM) Integrated Processor by AMD PCS
stepping        : 2
cpu MHz         : 431.655
cache size      : 128 KB
fdiv_bug        : no
hlt_bug         : no
f00f_bug        : no
coma_bug        : no
fpu             : yes
fpu_exception   : yes
cpuid level     : 1
wp              : yes
flags           : fpu de pse tsc msr cx8 sep pge cmov clflush mmx mmxext 3dnowext 3dnow up
bogomips        : 864.74
clflush size    : 32

[Mandarinka]

Tak to by mohlo použít build pro K7. Ale jen co se týče SIMD instrukcí. Tenhle procesor asi nebude Out-of-order (a určitě mu nebude vyhovovat stejné uspořádání jako Athlonu), takže by mu prospělo optimalizování řazení na tělo. Ale pochybuju, že to GCC bude umět (pro tuhle architekturu).

[Mandarinka]

Jo, kecám, K7 mělo ještě SSEprefetch (nebo co to bylo, bylo to pár instrukcí z SSE), takže použití buildu pro Athlon by nebylo bezpečný.

[Zdeněk Štěpánek]

Geode zase neni jen tak nejakej neznamej procesor. Po VIA (ktery jsou ale urceny do desktopu) je to nejpouzivanejsi x86 procesor pro embedded pocitace. Pouzivaji ho treba docela oblibene wifi routery WRAP, jeden nam vrni v siti a nevim o nem.

Zdenek

[dan]

Nemate po ruce ampermetr? Zajimala by mne skutecna spotreba te desky. Diky

[Ilfirin]

No, samozřejmě mám . Naměřím.

[ajikdpoe]

ale nejaky true rms inak nemaries bludy

[Ilfirin]

jo jo, bude, zrovna si připravuju kabeláž.

[Kvakor]

Podle datasheetu 1.9A na 5V a 100mA na 12V. Zajimalo by me, k cemu tam tech 12V vlasnte potrebuji ... ze by tim napajeli procesor? Ale proc, kdyz samotny ma spotrebu kolem jednoho wattu ... navic i mnohem, mnohem hladovejsi procesory sli utahnou z 5V. Dokonce i inteli pididesku Little Valley je mozne provozovat s napajenim pro procesor pouze z 5V, i kdyz to pry zpusobuje ponekud vetsi zahrivani MOSFETu zdroje na desce (holt delsi duty-cucle). A pokud by tim napajely jen seriove porty, tak by uplne staci nejaky step-up zdroj (a seriove portu urci nebudou brat 100mA). Takze, co je vlastne z te 12V vetve napajene?

[Milan Horák]

Předpokládám, že je to pro sériový port.

[Kvakor]

Jenze ten by nepotreboal tolik. RS232 je proudova smycka a proud je tam omezeny na 20mA, navic minimum jsou asi tri volty, takze by mu stacilo i 5V (na noteboocich je bezne, ze davaji jen 5V). Ty porty jsou dva. I kdyby se zapocitala nejaka rezie, nebude to vic nez 50mA mazimalne. Co protom "zere" tech zbylych 50mA?

[Ilfirin]

Teď jsem se přivalil z hospody. Zítra se pokusím okem a piskořem to vykoukat.

[Ilfirin]

Tak nic, hned jsem se v plošňáku ztratil, takže nemohu říci.

[frEon]

to bude tim ze ma vicero vrstev

[Zdeněk Štěpánek]

U seriaku jsou minimalni hodnoty tyto:

L - 0V

H - 7V

Tyhle hodnoty vetsinou pouzivaj notebooky. S H na 5V by to uz asi moc nefungovalo.

[e.lisak]

RS232 ma urovne v napeti, ne v proudu

Byvalo to minimalne +5v a -5V na vysilaci strane a alespon +3V a -3V na prijimaci strane (takze sumova imunita priblizne 6V)

[pc2005]

Sériový port potřebuje tak jako tak nějakej měnič napětí, protože úrovně jsou definovaný polaritou napětí (čili L => +; H => - ).

[e.lisak]

Tech 12V se pomerne casto pouziva pro napajeni budicu FETu (nekolik step-down menicu pro procesor, RAM, cipset...)
Menice si vykon berou z 5V, ale 12V potrebuji pro rozumne otevirani (minimalne tech "hornich") FETu.

add seriaky: pokud je tam pouzit nejaky mene kvalitni obvod, tak muze mit ucinnost menice mizernou. Copak je tam vlastne pouzito za budice na RS232? Vetsina starsich MB tam mela "levne" svaby bez menicu a potrebovala jeste asi 30mA na -12V.

Mi pripomelo casy P3 - tam to bylo podobne. Deska si bere tak 5-10A z 5V (podle zatizeni CPU) a z 12V nejakych 200mA (je navic vetracek na procesor). Navic jeste -12V vetev tak 30mA.

[Ilfirin]

Tak už mám naměříno. Prosím o trpělivost, hodnoty i s fotkama budou v druhém zápisku.

[vlk]

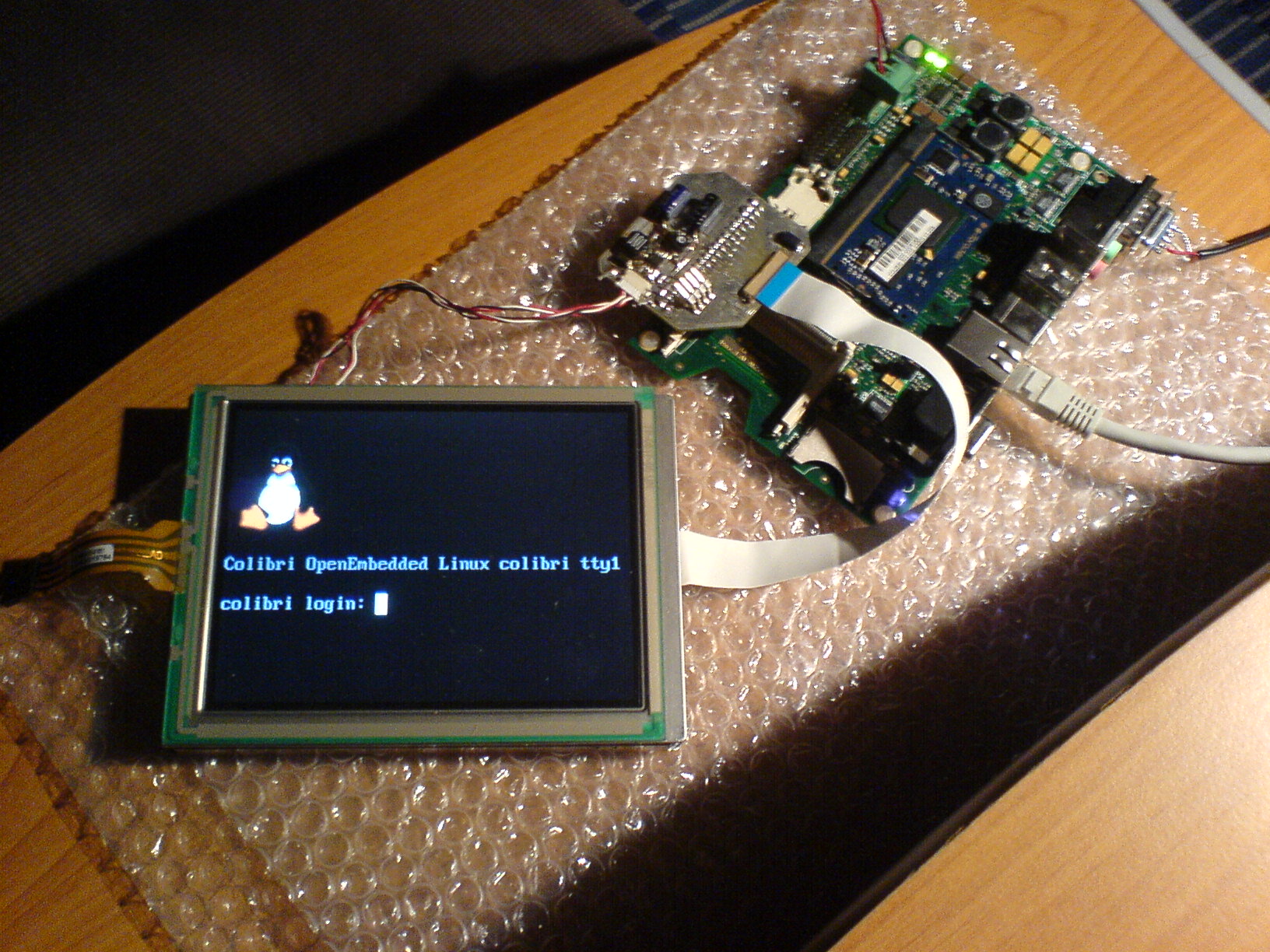

no, tak ja sa tiez trochu pochvalim co pristalo nastole mne :) fotka

jedna sa o modul od firmy toradex a je osadeny procesorom xscale od intelu (teraz to uz vyraba marvell) 64MB ram, 32 flash ... na fotke je vo vyvojovom module, samotny modul je o rozmeroch SO DIMM modulu ... pekna hracka :)

[Ilfirin]

Juu

A jaktože o tom není nikde zápis? (tenhle obor mě zajímá)

Displej budu připojovat až v Pondělí, takže bych se tech vzhledu měl taky dočkat. V Pondělí během poledne o tom vyjde zápis.

[vlk]

no, ak rozbeham este zopar veci a najdem si trochu cas, tak urcite nejaky zapis prave o tomto kusku HW spravim ... je to oblast ktora je na abicku asi najmenej rozoberana, takze asi by si to zasluzilo viac pozornosti :)

[Ilfirin]

Jj. Pak (co jsem se ohřál na x86 platformě) se chystám na toto.

[myšák]

No pánové, tak takovéhle příspěvky/článečky sem dávejte častěji ... tahle oblast mě zajímá čím dál víc a sehnat nějaké komplexní info o "jednodeskáčích" s pidi-displayem, které běhají pod Linuxem, je docela fuška. Takže držím palec a piště, piště

[Ilfirin]

Dovolil jsem si hodit tvoji fotku k článku, ať je k němu archivovaná a ať ji mám po ruce (v případě protestu odstraním).

[Ilfirin]

Teď jsem koukal na displeje na internetu a zaujala mě jedna věc. Že všechny dotykové displeje mají okolo displeje takový ten zelený rámeček a vývod navíc.

Takže... To co máš na stole je dotykáč?

[vlk]

jo :)

je to kyocera 5.6" 320x240 a ten zeleny ramcek je skutocne touch - samolepiaci a nalepeny :p

[Jan Grmela]

To mi připomíná, že by mi měl v nejbližších dnech dorazit nějaký NEC 1024×768 6,3" displej s touchscreenem 3M, chci to připojit k Intel Little Valley 2 (CF 8GB a 1GB RAM) a udělat z toho něco jako miniserver s monitorováním systému. Ještě se nad tím budu muset zamyslet

[Ilfirin]

No mě ty displeje pěkně ...., což je důvod, proč ještě není druhý zápisek. Snad se to dnes vyřeší.
