HOWTO: Eduroam na MZLU Brno na Linuxu

18.2.2009 15:30 | Přečteno: 5575× | Linux | | poslední úprava: 2.7.2009 14:06

Poměrně často do svých kamarádů slýchám o problémech spojených s rozcházením bezdrátového připojení k univerzitní síti Eduroam na Mendelově zemědělské a lesnické univerzitě v Brně. Potíže postihují všechny obvyklé operační systémy. V případě Linuxu je tomu nejinak. V poslední době se však situace začíná obracet k lepšímu a realizace připojení už není taková tragédie. Moje HOWTO se vás pokusí provést procesem, na jehož konci by mělo být fungující připojení.

Co budeme potřebovat

Jako naprosto nezbytným předpokladem pro úspěch se jeví co nejčerstvější linuxová distribuce. Důvod je jednoduchý -- aktuální ovladače k bezdrátovým kartám. Srovnám-li například stav ovladačů v aktuálním openSUSE 11.1 s tím, jaký byl v openSUSE 10.3 něco přes rok starém, je rozdíl obrovský. Alespoň co se novějších intelích karet týče. Pokud tedy nemůžete či nechcete používat nejnovější verzi své oblíbené distribuce, nainstalujte si alespoň nové ovladače či jádro, pokud už byly začleněny.

Dalším předpokladem je vyzkoušená funkčnost připojení k šifrovaným sítím. Některé ovladače, zvláště těch exotičtějších karet, poskytují jen základní podporu a tudíž byste na Eduroam nemuseli uspět. Ne nadarmo se říká, že kdo se připojí k Eduroam (aspoň na MZLU to platí), tak už se připojí kamkoli Pokud budete zjišťovat, co vaše ovladače umí, zajímejte se zejména o podporu WPA EAP-TLS (aka WPA Enterprise). Bez této funkcionality se budete moci připojit jen k volně přístupné síti, kde ovšem funguje jen informační systém a zbytek webu vám nepojede. Eduroam.cz poskytuje seznam vyzkoušeného hardware.

Dále je nutné mít nainstalovaný následující software:

• NetworkManager
• KNetworkManager (používáme-li KDE 3)
• NetworkManager pro KDE4
• nm-applet (používáme-li Gnome)
• cnetworkmanager (chceme-li se připojovat z konzole)
• wpa_supplicant

NetworkManager a wpa_supplicant bývají v novějších distribucích standardně nainstalovány, rozhraní pro NetworkManager (KNetworkManager, nm-applet) se instaluje obvykle automaticky spolu s desktopovým prostředím.

Pokud disponujete jak poměrně novou distribucí, tak podporovanou síťovou kartou a softwarem, můžete se pustit do nastavování.

Než začneme: Převod certifikátů

Cerfitikáty, které vám vygeneruje UIS (Vytvoření uživatelského certifikátu pro WiFi síť eduroam je nutné před použitím převést do formátu, kterému rozumí wpa_supplicant (PEM). Ačkoli UIS nabízí certifikáty ve formátu "vhodném pro Linux", nikdy se mi nepodařilo z těchto vytvořit funkční certifikát ve formátu PEM -- tak jak jsou je použít nelze.

Postup převodu je jednoduchý, vyžaduje jen nainstalované OpenSSL, které je snad na všech distribucích standardně (bez instalace) dostupné.

1. Klikneme na odkaz Stáhnout uživatelský základní PKCS#12 (neboli PFX) certifikát (použití: MS Windows -> WiFi)
2. Soubor si někam uložíme a v místě uložení si otevřeme terminál (např. gnome-terminal či konsole)
3. Spustíme příkaz openssl pkcs12 -in user-váš_login.p12 -out user-váš_login.pem, tj. například openssl pkcs12 -in user-xnovak.p12 -out user-xnovak.pem
4. Zadáme heslo z certifikátové stránky UISu
5. Klikneme na Stáhnout kořenový PKCS#12 DER certifikát certifikační autority (použití: MS Windows -> ověření certifikátu)
6. Opět někam certifikát uložíme
7. V místě uložení spustíme příkaz openssl x509 -inform DER -outform PEM -out root.pem -in root.der

Po provedení výše uvedených příkazů máme certifikáty ve správném formátu pro připojení k Eduroam.

Než začneme: NetworkManager

Všechny (kromě čistého wpa_supplicantu) následující možnosti využívají síťový nástroj NetworkManager, který je nanejvýš praktický, přecházíte-li často mezi více sítěmi a nechcete-li se zabývat jejich ručním nastavováním. Desktopové distribuce mají obvykle NetworkManager ve výchozím stavu povolený. Pokud jste jej tedy nezakázali, mělo by vám vše fungovat samo od sebe.

Pokud máte v úmyslu řešit síťování tradičními nástroji jako je ifup a nechcete, aby za vás vše obstarala služba, pokračujte rovnou na předposlední odstavec Možnost třetí: čistý wpa_supplicant z konzole.

Možnost první: Gnome

Osobně sice používám KDE, musím zde však vzdát hold programátorům Gnome, kteří odvedli skvělou práci na klikátku nm-applet. Připojení je ještě 10x snazší než ve Windows a uživatel nemusí nad ničím složitě přemýšlet. Tak bych si to asi představoval

Postup pro Gnome je snadný -- pokud nemáme spuštěný nm-applet (počítačky v liště), spusťe jej (např. přes Alt+F2). Dále postupujte podle následujících obrázků:

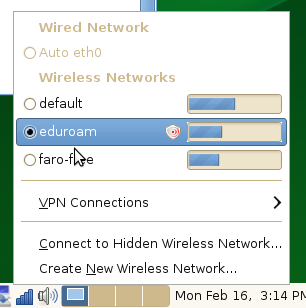

Vybereme síť Eduroam ze seznamu po levém kliknutí na nm-applet

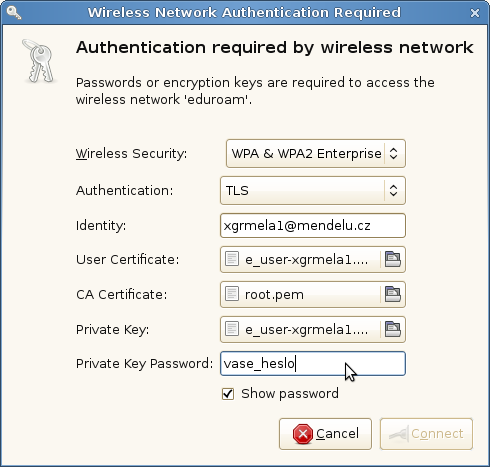

Zvolte typ autentizace TLS, zadejte jako identitu váš_login@mendelu.cz. Dále jako uživatelský certifikát a soukromý klič vyberte převedený certifikát uživatele a jako CA certifikát vyberte kořenový certifikát certifikační autority. Heslo odpovídá heslu ze stránek UISu.

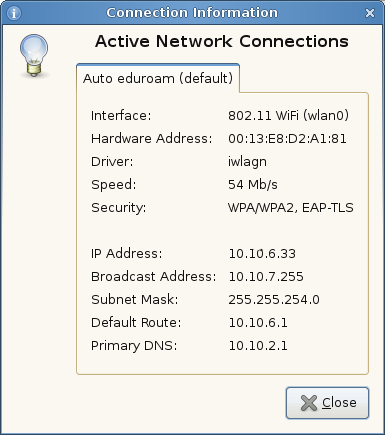

Po potvrzení je nastavení dokončeno a za několik okamžiků budete připojeni.

Možnost druhá: KDE 3

V případě KDE 3 existuje "drobný" problém zcela znemožňující připojení k sítím používajícím certifikáty. Tato chyba způsobuje nepředávání certifikátů NetworkManageru, který se tudíž nikam nepřipojí. V době psaní článku se tento problém projevoval i na nejnovější verzi z openSUSE Factory (k dispozici např. přes OBS). Verzi ze SVN se mi nepodařilo skompilovat.

Proto, aspoň prozatím, doporučuji použít buď konzolová řešení nebo nm-applet z Gnome, který si poslušně přidá ikonku do systraye a zcela bezproblémově tak nahradí KNetworkManager. Přes tento problém přikládám i návod pro KDE 3 jelikož starší verze KNetworkManageru fungovaly správně a předpokládám, že brzy opět budou.

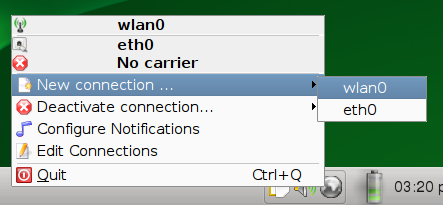

Klikneme pravým myšítkem na ikonku síťového připojení v liště a zvolte Nové připojení a dále wlan0 (nebo eth1 či jak máte pojmenované bezdrátové rozhraní)

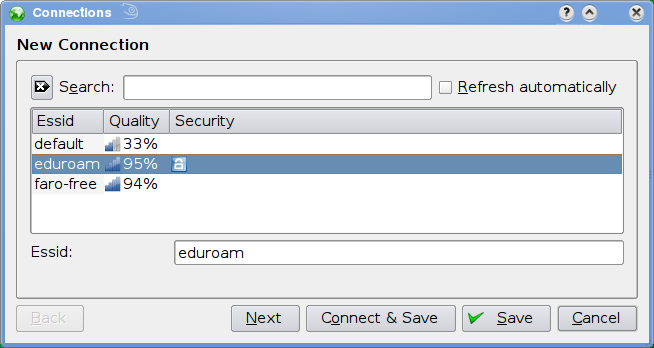

Zvolte síť eduroam a klikneme na Další

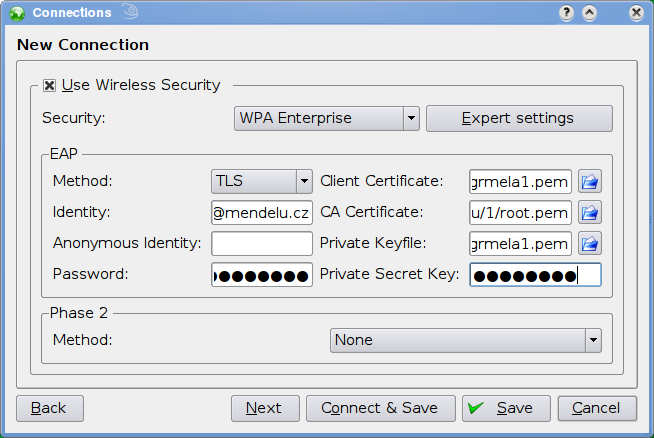

Vyplňte okno dle obrázku. Jako identitu zadete váš_login@mendelu.cz, metodu TLS, jako klientský certifikát a soukromý klíč vyberte převedený uživatelský certifikát, jako CA certifikát vyberte kořenový certifikát certifikační autority. Zda je potřeba zadat jak heslo, tak heslo k soukromému klíči, to nevím, doporučuji vyplnit oboje. Fáze dva není žádná. Pokračujeme Připojit a uložit.

Nyní byste měli být připojení k Eduroam. Samozřejmě za předpokladu, že vývojáři software opraví

Možnost třetí: čistý wpa_supplicant z konzole

Nemáte-li v úmyslu používat klikátka nebo máte-li problémy s připojením a chcete zjistit, v čem vězí, je vhodným řešením použití čistého wpa_supplicantu bez jakýchkoli nástaveb a rozhraní. Konfigurace tohoto nástroje je snadná. V souboru wpa_supplicant.conf (obvykle v /etc/ nebo /etc/wpa_supplicant/) je třeba uložit nastavení Eduroam. Osobně pro připojení používám následující konfiguraci:

# cat /etc/wpa_supplicant/wpa_supplicant.conf
ctrl_interface=/var/run/wpa_supplicant
ctrl_interface_group=wheel

network={
	ssid="eduroam"
	scan_ssid=1
	key_mgmt=WPA-EAP
	eap=TLS
	identity="váš_login@mendelu.cz"
	ca_cert="/cesta/k/root.pem"
	client_cert="/cesta/k/user-váš_login.pem"
	private_key="/cesta/k/user-váš_login.pem"
	private_key_passwd="heslo z UISu"
}

Po nastavení obvykle stačí jen spustit # wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant/wpa_supplicant.conf. Samozřejmě je třeba upravit rozhraní, ovladač a cestu ke konfiguraci podle vaší distribuce a nastavení. Vše je popsáno v manuálu.

Výše uvedený příkaz by měl poskytnout výstup podobný následujícímu:

# wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant/wpa_supplicant.conf
No network configuration found for the current AP
CTRL-EVENT-DISCONNECTED - Disconnect event - remove keys
ioctl[SIOCSIWENCODEEXT]: No such file or directory
CTRL-EVENT-SCAN-RESULTS
CTRL-EVENT-SCAN-RESULTS
CTRL-EVENT-SCAN-RESULTS
Trying to associate with 00:12:da:e5:1d:20 (SSID='eduroam' freq=2432 MHz)
CTRL-EVENT-SCAN-RESULTS
Associated with 00:12:da:e5:1d:20
CTRL-EVENT-EAP-STARTED EAP authentication started
CTRL-EVENT-DISCONNECTED - Disconnect event - remove keys
ioctl[SIOCSIWENCODEEXT]: No such file or directory
Associated with 00:12:da:e5:1d:20
CTRL-EVENT-SCAN-RESULTS
CTRL-EVENT-EAP-STARTED EAP authentication started
OpenSSL: pending error: error:0D07803A:asn1 encoding routines:ASN1_ITEM_EX_D2I:nested asn1 error
OpenSSL: pending error: error:140C800D:SSL routines:SSL_use_certificate_file:ASN1 lib
OpenSSL: pending error: error:0D0680A8:asn1 encoding routines:ASN1_CHECK_TLEN:wrong tag
OpenSSL: pending error: error:0D07803A:asn1 encoding routines:ASN1_ITEM_EX_D2I:nested asn1 error
OpenSSL: pending error: error:0D09A00D:asn1 encoding routines:d2i_PrivateKey:ASN1 lib
OpenSSL: pending error: error:140CB00D:SSL routines:SSL_use_PrivateKey_file:ASN1 lib
CTRL-EVENT-EAP-METHOD EAP vendor 0 method 13 (TLS) selected
OpenSSL: tls_connection_handshake - Failed to read possible Application Data error:00000000:lib(0):func(0):reason(0)
CTRL-EVENT-EAP-SUCCESS EAP authentication completed successfully
WPA: Key negotiation completed with 00:12:da:e5:1d:20 [PTK=CCMP GTK=WEP-104]
CTRL-EVENT-CONNECTED - Connection to 00:12:da:e5:1d:20 completed (auth) [id=0 id_str=]

Chyb při připojování si není třeba všímat, potýká se s nimi více uživatelů aniž by to mělo vliv na stabilitu či úspěch připojení. Posledním krokem, nutným v případě ruční konfigurace je spuštění DHCP klienta (např. dhclient wlan0). Jakmile dostanete IP adresu, jste úspěšně připojeni.

Závěr

Další možností je použití cnetworkmanager případně jiného softwaru spolupracujícího s wpa_supplicant nebo NetworkManagerem. Nemám k dispozici aktuální KDE 4, pokusím se však v budoucnu tento návod o KDE 4 doplnit. V případě problému s připojením doporučuji prohledat internet (zvláště bugzilly dodavatelů ovladačů bezdrátových karet), případně diskusní fóra. Je dobré vědět, že Linux není na MZLU oficinálně podporován, tak je zbytečné psát e-maily integrátorům

Výhledově budu žádat o zařazení do oficiálního školního návodu, současný stav KNetworkManageru však neumožňuje připojení pod KDE 3. Chci vyčkat než se tento problém vyřeší.

UPDATE: 2.7.2009 byl v Bugzille označent KNetworkManager 3 označen jako nadále nepodporovaný a proto nebude chyba týkající se nezapamatování certifikátů dále řešena. Je tedy nutné použít nm-applet, případně přejít na KDE 4.
