V dnešnom blogu sa najskôr pozrieme na NEC IR protokol používaný v diaľkových ovládačov LG. Naprogramujeme si jednoduchý diaľkový ovládač s jedinou funkciou servisného ovládača. Pomocou neho sa dostaneme do sevisného/štartovacieho menu kde je možné zapnúť zablokované funkcie z vyšších modelov, alebo povoliť debug mode pre prístup k root konzole. Postup popísaný v blogu neporušuje záruku TV prijímača (nebudeme aspoň zatiaľ nič flashovať). Napriek tomu niektoré zásahy v servisnom menu môžu TV bricknút, takže pozor.

Protokol NEC

Vlastnosti protokolu:

dĺžka adresy

8 bitov štandardný protokol, 16 bitov rozšírený

dĺžka príkazu

8 bitov (max 256 príkazov)

ochrana proti chybám

prenos adresy a príkazu najskôr normálne, potom s invertovanými hodnotami bitov

nosná frekvencia

38 kHz

modulácia

šírkou medzier medzi impulzmi

Modulácia

Signály používané v IR ovládačoch sú zvyčajne modulované na určitú nosnú frekvenciu aby bolo jednoduché odfiltrovať okolité zdroje IR žiarenia. V prípade NEC protokolu je nosná frekvencia 38 kHz. Odporúčané plnenie (pomer medzi trvaním hodnoty 1 voči 0) je 1/4, alebo 1/3. Priebeh nosného signálu a časy trvania sú na nasledujúcom obrázku.

Dáta sú kódované šírkou medzier medzi impulzmi. Impulz má trvanie 562.5 µs, čo je pri nosnej frekvencii 38 kHz 21.375 cyklov. Logická 0 sa vyšle ako impulz trvajúci 562.5 µs, za ktorým nasleduje rovnako dlhá medzera. Celkový čas vyslania logickej 0 je tak 1.125 ms. Vysielanie logickej 1 trvá 2x dlhšie, takže medzera trvá 1.6875 ms.

Protokol

Vysielanie signálu začína 9 ms trvajúcim impulzom (AGC burst). Ten slúži na kalibráciu zosilňovača IR prijímača. Nasleduje medzera trvajúca 4.5 ms. Po tejto sekvencii nasledujú samotné dáta. V príklade je použitá adresa 0x04 (LG) a príkaz 0xff (EZ_SETUP). Prenos začína najmenej významným bitom (LSB) a končí najviac významným bitom (MSB).

Jednotlivé slová (8 bitov) sa prenášajú kvôli kontrole 2x za sebou. Pri druhom prenose sú bity invertované, vďaka čomu je dĺžka celého príkazu konštantná.

Podrobnosti o protokole sú zverejnené na webe SB-Projects

Diaľkový ovládač

Po hardvérovej stránke je diaľkový ovládač veľmi jednoduché zariadenie. Postačí nám zdroj signálu (napr. mikrokontrolér), infračervená LED a pre menej odvážnych aj nejaký ten rezistor na obmedzenie prúdu pretekajúceho LED

Použitie AVR

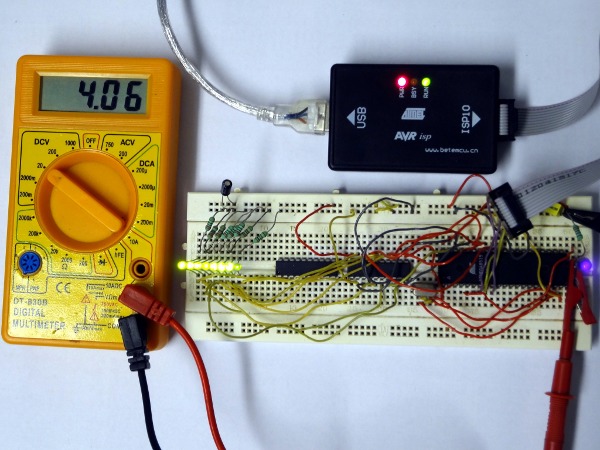

Po hardvérovej stránke bude zariadenie maximálne jednoduché. Na vybraný vstupno-výstupný port pripojíme cez rezistor 100Ω IR LED. Na nasledujúcich obrázkoch je schéma a moje zariadenie (prosím nevšímajte neporiadok od AVR naľavo, ten patrí k inému projektu).

Následne postačí jednoduchý program, ktorý odvysiela sekvenciu popísanú v časti o NEC protokole. Kód klávesy, ktorá sa vysiela je možné zmeniť na riadku transmitNecData výmenou konštanty LG_EZ_ADJUST za LG_IN_START, alebo LG_POWER_ONLY.

#define F_CPU 9216000UL // Taktovacia frekvencia AVR kvôli výpočtu delay

#include <avr/io.h>
#include <avr/interrupt.h>
#include <avr/sfr_defs.h>
#include <inttypes.h>
#include <util/delay.h>

#define ir_on() PORTB=0xff
#define ir_off() PORTB=0x00

#define NEC_LG_ADDRESS 0x04

// Trvanie vysokej a nízkej honoty v PWM modulácii
#define NEC_CARRIER_HIGH_DURATION 6.5789474
#define NEC_CARRIER_LOW_DURATION 17.736842

// Počet cyklov impulzov
#define NEC_CALIBRATION_CYCLES 342
#define NEC_PULSE_CYCLES 21 // 21.375 cyklov

// Trvanie medzier
#define NEC_0_DELAY 562.5
#define NEC_1_DELAY 1687.5

// Tlačidlá
#define LG_IN_START 0xfb
#define LG_POWER_ONLY 0xfe
#define LG_EZ_ADJUST 0xff

static inline void transmitCalibrationPulse(void)
{
	for(uint16_t i = 0; i < NEC_CALIBRATION_CYCLES ; i++) {
		ir_on();
		_delay_us(NEC_CARRIER_HIGH_DURATION);
		ir_off();
		_delay_us(NEC_CARRIER_LOW_DURATION);
	}
}

static inline void transmitPulse(void)
{
	for(uint16_t i = 0; i < NEC_PULSE_CYCLES ; i++) {
		ir_on();
		_delay_us(NEC_CARRIER_HIGH_DURATION);
		ir_off();
		_delay_us(NEC_CARRIER_LOW_DURATION);
	}
}

static inline void transmitByte(uint8_t byte)
{
	for (int i = 0; i < 8; ++i) {
		if (byte & (1 << i)) {
			transmitPulse();
			_delay_us(NEC_1_DELAY);
		}
		else {
			transmitPulse();
			_delay_us(NEC_0_DELAY);
		}
	}
}

static inline void transmitIrEnd(void)
{
	transmitPulse();
	_delay_ms(4.708);
}

void transmitNecData(uint8_t address, uint8_t command)
{
	transmitCalibrationPulse();
	_delay_ms(4.5);
	transmitByte(address);
	transmitByte(~address);
	transmitByte(command);
	transmitByte(~command);
	transmitIrEnd();
}

int main(int argc, char *argv [])
{
	(void)(argc);
	(void)(argv);

	DDRB = 0b11111111; // Aktivácia výstupov
	while(1) {
		transmitNecData(NEC_LG_ADDRESS, LG_EZ_ADJUST);
		_delay_ms(1000);
	}
	return 0;
}

Použitie MP3 prehrávača

Pre tých, ktorí sa nechcú babrať s AVR existuje aj o niečo jednoduchšia cesta. Ide v o pripojenie IR LED priamo na zvukový výstup MP3 prehrávača a prehranie signálu uloženého vo formáte WAW. Zvukové súbory ako aj ďalšie improvizované spôsoby prístupu do servisného menu sú na openlgtv.org.ru.

USB hack

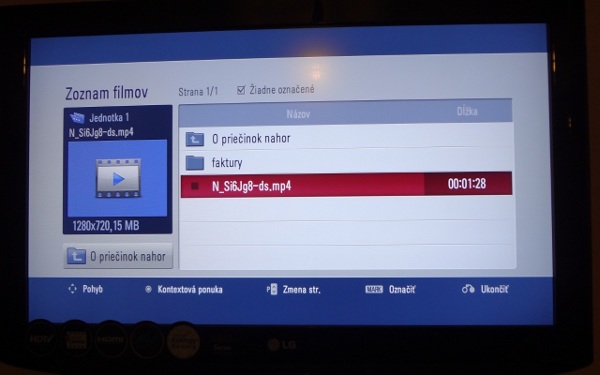

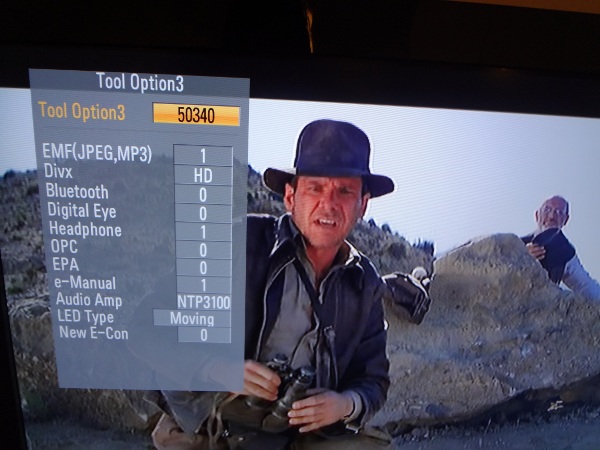

Nižšie modely televízorov LG majú zvyčajne zakázané používanie USB portu. USB port býva na týchto televízoroch označený ako service only. Pre jeho aktiváciu stačí vyslať signál EZ_ADJUST a v podmenu ToolOption 3 kde stačí nastaviť EMF na hodnotu 1 a Divx na hodnotu HD.

Debug menu a root prístup

Dosť bolo hrania sa, poďme niečo rozbiť Na prístup ku konzole budeme potrebovať RS232 port a null-modemový kábel. V prípade novších modelov môže byť na televízore RS232 nainštalovaný ako neštandardný konektor, ktorého zapojenie nájdeme opäť na openlgtv.org.ru.

Povolenie debug režimu na novších verziách firmvéru

Tento krok môžte pre začiatok preskočiť, a vrátiť sa sem v prípade, že nebude pripojenie fungovať. Postup povolenia debug režimu je nasledovný:

1. Vyslanie POWER_ONLY cez IR
2. Stlačenie tlačidiel '1', '2', '2', '8', 'Back' na štandardnom diaľkovom ovládači
3. Vyslanie IN_START cez IR
4. Zmena nastavenia Debug status na 'EVENT'

Zistenie hesla pre vstup do debug menu

Heslo televízora má tvar NÁZOV_MODELUelqjrm. Ak máme napr model 32LD320-ZA heslo bude 32LD320-ZAelqjrm. Presný názov modelu je možné nájsť v menu IN_START (zobrazí sa po vyslaní signálu IN_START).

Použitie debug menu

Pre komunikáciu cez RS232 môžme použiť program screen. Rýchlosť závisí od verzie firmvéru. Je to buď 9600bps, alebo 115200bps. Spustíme teda screen /dev/ttyUSB0 115200, alebo 9600 (za ttyUSB0 dosadiť správnu adresu portu). Debug menu by sa malo zobraziť po vyslaní jednej z nasledujúcich sekvencií:

• d<Medzera><HESLO><Enter>
• <HESLO><Enter>d<Enter>d
• d<Medzera><HESLO><Enter>debug<Enter>d
• <F9><F10>

Potom už stačí len zadať príkaz sh a sme pánmi vesmíru

1:ORG MAIN $ sh
/bin/sh: can't access tty; job control turned off
#

Dúfam, že pri čítaní môjho dnešného blogu nikto nič nebrickol a hádam ani neprišiel k úrazu Možnosti televízorov LG samozrejme nekončia na rootovskej konzole. Niekoľko užívateľov vyvíja vlastnú vetvu firmvéru s podporou rôzneho hardvéru ako napr. USB sieťové karty, pomocou ktorých je možné prehrávať súbory, alebo streamy zo siete.
