LCD display do 5,25'' pozic

3.12.2007 08:02

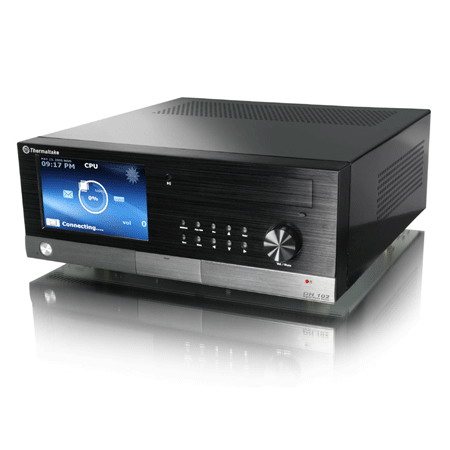

Ahoj, sháním LCD panel do dvou až tří 5,25" pozic, důležité je pro mne však rozhranní VGA nebo DVI. Něco jako má skříň Thermaltake VH2001BNS, ale potřebuju to samostatně. A nemusí to být nutně dotykový display. Dáte mi tip? thx



Obrázky

Komentáře

[vogo]

koukni na tohle, snad by to molhlo být ono

[Ctirad Feřtr]

To není VGA ani DVI. To je RGB nebo kompozitní video s časováním odpovídajícím PAL (a pravděpodobně i NTSC). Jinak jeden doma mám, kdyby to někdo chtěl. Sám to asi nikde nepoužiju.

[Milan Horák]

Proč byste ho nepoužil - vga2rgb?

Jinak displeje s RGB - ADKOM.

[vogo]

převodník z vga na rgb jde sestavit http://www.tkk.fi/Misc/Electronics/circuits/vga2rgbs.html

[andree]

na druhej strane dole je popisane, ako sa to da zapojit ako VGA...

[Ctirad Feřtr]

Připojit to není problém. VGA je taky RGB, akorát je potřeba pořešit synchronizační signály (při troše štěstí na kartu ani to ne). Problém je v tom, že ten VGA výstup musí jít přepnout na časování, které odpovídá TV normě, tedy něco jako 50Hz/15kHz.

[Ondrej 'SanTiago' Zajicek]

A to je nejaky problem?

[Ctirad Feřtr]

Pokud to má chodit globálně, tak prakticky neřešitelný.

[Yokotashi]

Ten playstation one je fajn, ale nejde koupit - shanel jsem ho pred rokem docela intenzivne.

Ja to zatim vyresil tak, ze mam 5" display s PAL vstupem za 2500 z GM electronic (gme.cz, katalog, finalni vyrobky, zabezpecovaci technika (tusim)) a prevodnik VGA->PAL z firmy albico na Palmovce (praha) za 1500.

[ondracch]

Nezkoušel někdo kuchnout něco jako tohle? Zajímalo by mě, přes jaké rozhraní komunikuje display.

[Jimmy]

Zrovna teď v sobotu jsem něco takové viděl v bazaru.4" LCD 640x480 LCM-T041AS Logitec za 2500 Kč. Má to ovšem háček, bylo to v Japonsku Ale třeba to půjde koupit na ebay.

[Kvakor]

Neco takoveho by se mi take libilo, muj stavajici panel ma "display" jen ze sedmisegmentovek. Ale mnohem vic by mi vyhovovalo rozhrani USB, tech je na kazde dezce spousta a navic by to resilo i napajeni. Bohuzel, zatim jsem videl bud a) levna resenim, ktera ale potrebuji paralelni port, composite nebo RGB video atd., b) jsou sice pripojitelne na USB, nejsou zas tak moc draha (do. cca $100-200), ale prodavaji se jen v USA a c) daji se pripojit k USB (vetsinou externi jednoky, prevazne specialni displaye pro POS systemy), ale cena je vetsinou hodne pres deset tisic.

[andree]

uf, to si teda nechcem/neviem predstavit pripojit display cez USB...

((640 * 480 * 3{farby} * 30{framey/s}) / 1 024) / 1 024 = 26.3671875 MB/s... povedal by som ze pre usb2.0 to je uz blizko hranice prenosovej rychlosti, nehladiac na to, ako by taky prenos zatazoval procesor... alebo som len nieco prehliadol? :-/

[Milan Horák]

... alebo som len nieco prehliadol? :-/

Spíše nedomyslel IMHO to tazatel potřebuje ne ke sledování videa na displeji ve skříní PC, ale na zobrazování informací, statusu čehokoli atp.

[Kvakor]

Samozdrejme ze nejsem sileny a nehodlam na tom prehravat video (od toho mam stroj, kteremu dela vystup klasicka televize). Uplne by mi stacia rychlost prekreslovani kolem 1 fps, samozdrejme cernobile (teda, spis cernozelene nebo cernomodre ). Treba 320x240x1bitx1fps, to je nejakych 76 800 bit/s, tj. 9 600 B/s. To by utahl i seriovy port, natoz USB (mozna i jako HID pres ridici packety) ci USB2. A navic se urcite nebude pokazde prekreslovat cela obrazovka.

Muj aktualni display (dvojta segmisegmentovka) muze ukazovat zatez procesoru, teplotu jadra, frekvenci, teplotu "CPU" (nejspis merena termistorem v socketu), "desky" (tj. SuperIO chipu), otacky ventilatoru a rychlost sitoveho spojeni v KB (pri vyssdich rychlstech jen stovky KB). Bohuzel, muze zobrazovat najednou jen jeden z techto udaju, mezi ostatimi se musi prepinat. Na dostatecne velkem display bych zobrazil vsechno zaroven. A co teprve pokud si v budoucnu poridim vicejadro, to bude teprve udaju ...

BTW: Pokud by nekomu stacili verze s textovym vystupem, tadyb je par linku:

http://www.crystalfontz.com/products/index-usb.html?g=usb

http://www.harbaum.org/till/lcd2usb/index.shtml

http://elektronika.kvalitne.cz/ATMEL/necoteorie/LCDmatKS0108.htm

http://www.bwct.de/en-lcd.html

[andree]

tyveee.... http://technet.idnes.cz/test-zapomente-na-grafickou-kartu-zapojte-monitor-rovnou-do-usb-pxo-/hardware.asp?c=A071205_234458_hardware_vse

[ondracch]

Kdyby se někde daly dostatečně levně pořídit tak 2,5" grafické lcd, tak bych se pustil do vývoje. Pokud by měl displej nějaký rozumný řadič, tak by to měla zvládnout atmega a brouček od FTDI. Otázka je, co by se na tom displayi mělo zobrazovat? Mě by stačil monochromatický, který by zobrazoval např. uživatele připojené přes sambu k mojemu PC.

[Ladislav Jancik]

A co tyhle ?

[ondracch]

To už je výhodnější kuchnout tohle. Jen by mě zajímal ten řadič.

[dustin]

Ujetá externí varianta: Chumby http://www.chumby.com/story

Wifi, 3,5" touchscreen (trochu menší), hackable, 179 USD (+ asi nemalé poštovné) :)

[Majkl]

Když jsme u těch diplayů mam taky prosbu. Nevíte někdo kde sehnat případně jak co nejlevněji udělat, abych měl dotykový LCD (i malý např.10x15) jako "duplikát" monitoru a dotykem ovládat myš? Kdyby byl nějaký názor, tak na neco.mi.nesedi@seznam.cz P.S. Nic za 13 tisíc

[matkosk]

skuste http://www.kustompcs.co.uk/acatalog/info_2958.html
