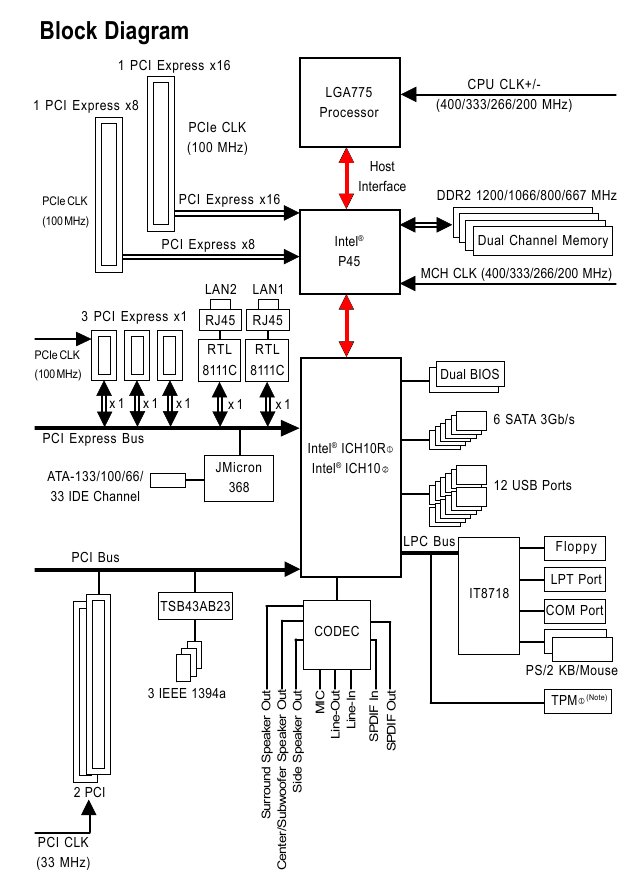

schéma základní desky Gigabyte GA-EP45-DS3
Toto zapojení má hned dva potenciální nedostatky (zvýrazněno červeně). Relativně pomalá sběrnice FSB zpomaluje přístup do RAM a zvyšuje latence. Tento problém je o to znatelnější u 2P sestav, neboť FSB je sdílená. Druhým problematickým místem je propojení northbridge a southbridge pomocí Intel DMI, což je ekvivalent 4 PCIe 1.0 linek. Vzhledem k tomu, že v tomto případě poskytuje southbridge kromě SATA a USB konektivity také PCIe linky, jak se ukazuje dnes, DMI nemusí ve všech případech stačit.
V AMD od tohoto nevyhovujícího konceptu na rodzíl od Intelu opustili již v roce 2003. Protože většina komunikace sběrnicí FSB směřuje do RAM, nové procesory AMD K8 byly vybaveny integrovaným řadičem paměti, a procesor byl připojen k chipsetu rychlým point-to-point Hypertransport spojem. Druhou polovinu funkcionality severního můstku pak výrobce chipsetů nvidia integrovala do southbridge a vznikla dle mého názoru nejefektivnější koncepce chipsetu:

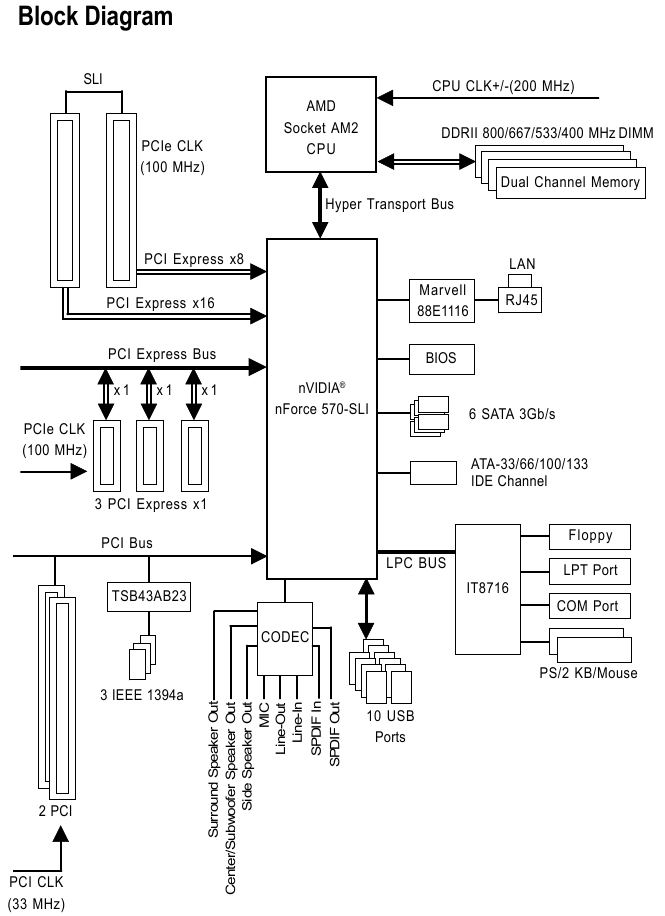

schéma základní desky Gigabyte GA-M57SLI-DS4
Kromě jednochipové varianty vznikla také varianta dvouchipová, která northbridge a southbridge propojovala rychlým Hypertransportem. V obou případech tak nebyla I/O konektivita díky propojení Hypertransportem nijak omezována bez ohledu na místo připojení.

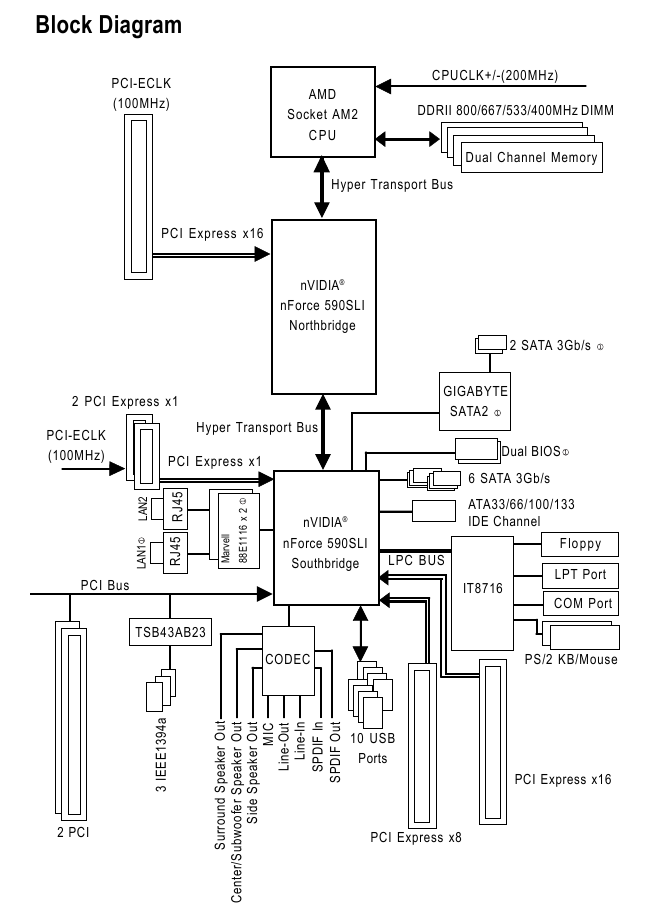

schéma základní desky Gigabyte GA-M59SLI-S5
Ať už byly zkušenosti s chispety nVidia nForce jakékoli, promyšlený návrh zapojení se jim nedal upřít. Po sporu mezi Intelem a nVidií o dodávky chipsetů pro aktuální platformu Intel LGA1156 ovšem došlo k rozpuštění chipsetové divize nVidie a k pravděpodobnému zániku nForce. S ním odešla i tato nejzajímavější koncepce chipsetu.
V roce 2006 společnost AMD překvapivě pohltila výrobce grafik ATI a s ním získala i sadu chipsetů. Přes řadu problémů, které tato chipová sada vždy měla dochází s každou generací k některým zlepšením. Koncepce chipsetů AMD/ATI na první pohled připomíná původní zapojení s využitím serveního a jižního můstku. Oproti němu je ovšem řadič RAM v CPU a procesor komunikuje se severním můstkem rychlým Hypertransportem. Na rozdíl o konceptu nForce plní northbridge funkci HT/PCIe můstku, kdy veškerá konektivita je poskytována s využitím PCIe sběrnice. Touto sběrnicí je připojen i southbridge. Tento spoj AMD nazývá A-Link Express a u chipových sad AMD700 jej tvořily 4 PCIe 1.0 linky. Chipsetů AMD800 již využívají A-Link Express II se 4 PCIe 2.0 linkami s dvojnásobnou propustností. Použití PCIe linek pro spoj mezi servením a jižním můstkem má oproti nForce s Hypertransportem výhodu v tom, že northbridge musí implementovat pouze řadič PCIe a není třeba další Hypertransport linka, což má za nasledek jednodušší návh chipu. Přestože je A-link Express propustností ekvivalentní s Intel DMI, AMD na rozdíl od Intelu poskytuje PCIe konektivitu ze severního můstku, takže zařízení připojená na PCIe nejsou u AMD závislá na rychlosti tohoto spoje. U řady AMD800 se navíc rychlost A-Link Express (2GB/s v každém směru) již přiblížila Hypertransportu 1.0 používanému u chipsetů nForce (3.2GB v každém směru). Generaci chipsetů AMD800 v tomto srovnání reprezentuje AMD890GX:

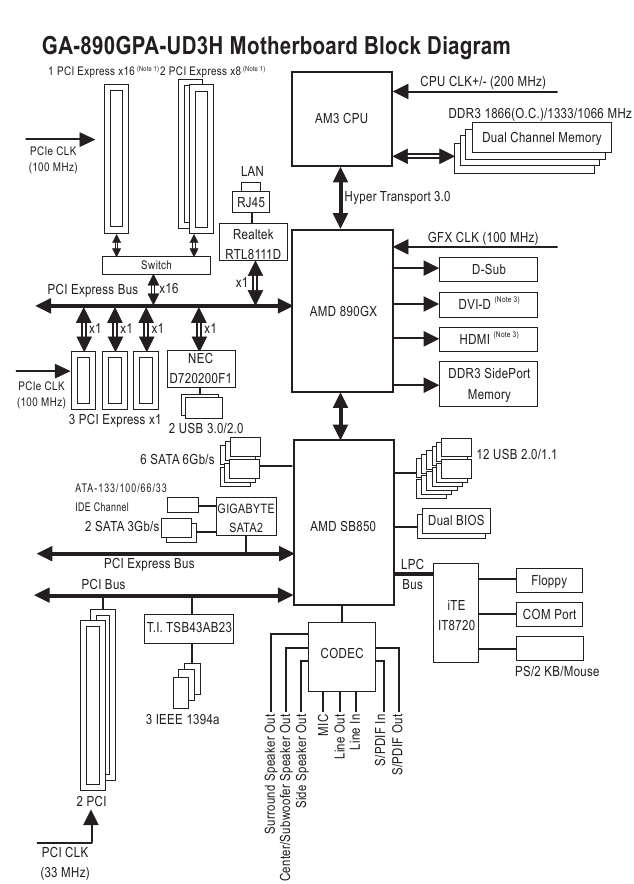

schéma základní desky Gigabyte GA-890GPA-UD3H
Intel se z průseru v podobě Pentia 4 definitivně dostal uvedením generace procesorů Intel Core2 a tato úspěšná řada, na kterou AMD nemělo patřičnou odpověd, udržela koncept FSB prakticky dodnes na odcházejícím socketu LGA775. Problémy Intelu působila FSB totiž pouze u viceprocesorových serverů. Následovníkem platformy LGA 775 se tak stal až na konci roku 2008 socket LGA1366 určený pro nejdražší HW konfigurace. Tento koncept je velmi podobný chipsetům AMD/ATI, s tím rozdílem že místo Hypertransportu je využíván Quick Path Interconect.

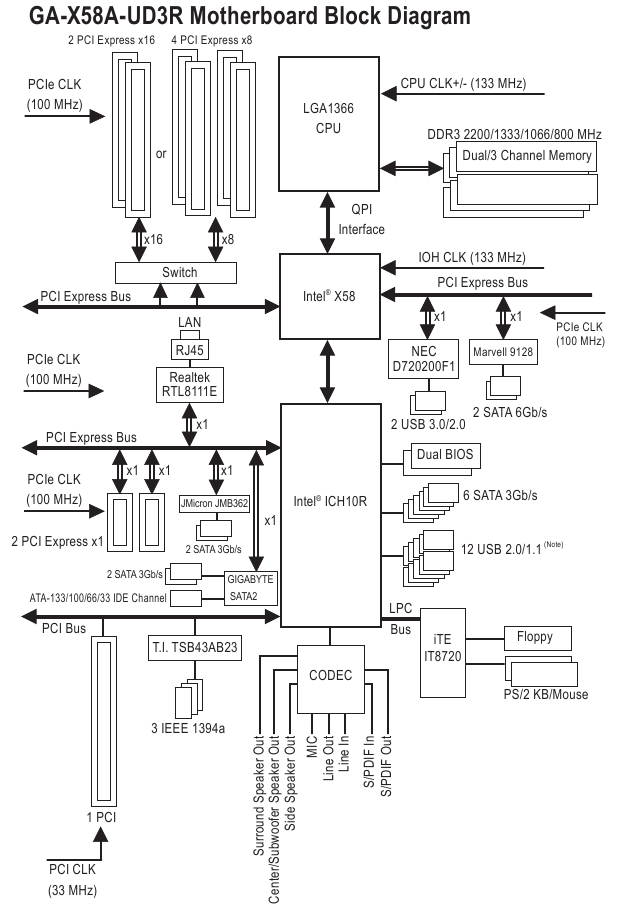

schéma základní desky Gigabyte GA-X58A-UD3R
Do mainstreamu Intel později uvedl zcela odlišný socket LGA1156, který vytvořil prostě a jednoduše tak, že celý northbdrige z platformy LGA775 integroval pro CPU. V Procesoru se tak ocitnul jak řadič paměti, tak PCIe 2.0 linky zamýšlené pro připojení grafické karty, tak eventuálně grafické jádro. Zůstal tak jen jižní můstek připojeným stále pomocí DMI. Přestože mají chipsety pro tuto platoformu P5x PCIe 2.0 linky, zůstaly omezeny na verzi 1.0, protože spoje 4 PCIe 1.0 (ekvivalent 2PCIe 2.0) není schopen efektivně připojit 8 PCIe 2.0 linek, 6SATA portů, USB a další.

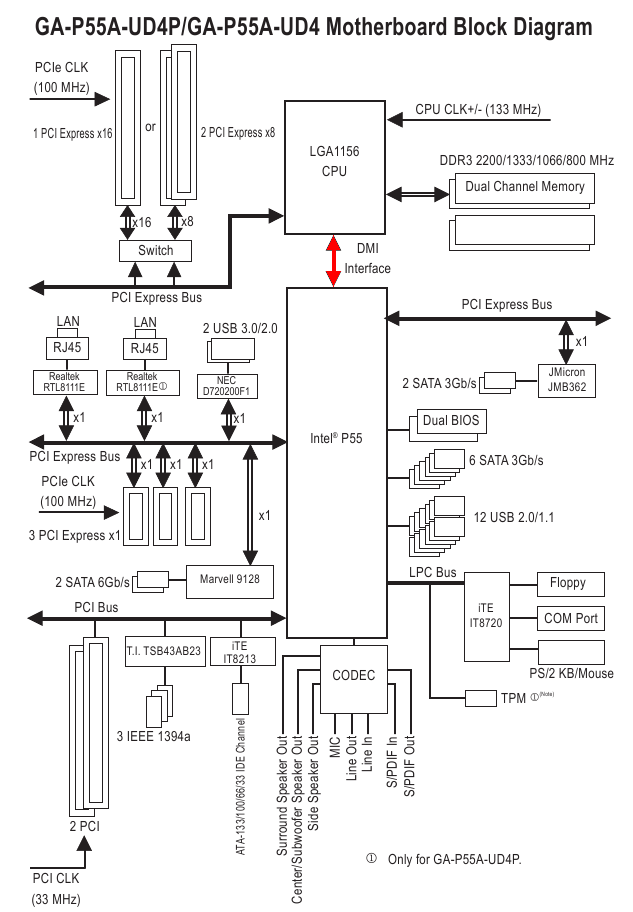

schéma základní desky Gigabyte GA-P55A-UD4
Odsouváním problému s DMI tak Intel v současné době vytvořil platformu, na které je i nadále potenciálně problematické připojit zařízení vyžadující jednu nebo více PCIe 2.0 linek jako jsou USB3.0 nebo SATA 6 řadiče. Zda tuto I/O konektivitu skutečně potřebujeme a v blízké budoucnosti potřebovat budeme se teprve uvidí. USB 3 má velkou režii, a SATA 6 nejsou schopny využít ani současně dostupná SSD. Jisté je, že nadcházející generace Sandy Bridge bude vybavena DMI 2.0, která bude mít propustnost 4 PCIe 2.0 linek.
