Moderní souborové systémy - 1. část

27. 11. 2002 | Petr Novický | Systém | 23741×

Úvod do tématiky žurnálovacích systémů.

Úvod

Mnozí z Vás se jistě chtěli seznámit s pojmem souborový systém hlouběji. Ačkoliv si myslím, že se drtivá většina s pojmem souborový systém setkala, přesto ho nejprve objasním. Je to software, který slouží k organizování a používání dat uložených na záznamových médiích (pevný disk, CD apod). Souborový systém zajišťuje integritu dat (přeloženo do českého jazyka ucelenost). Tudíž informace, které uložíme, budeme moci později vyvolat v nezměněné podobě.

Pro svou činnost filesystém ukládá informace o souborech a informace o sobě samotném (vlastnictví, datum, kontrola přístupu, délka souboru a jeho lokace na disku apod). Bez těchto informací, tzv. metadata, by souborový systém nemohl pracovat. Nebudu se tu zabývat souborovými systémy jako ext2fs (běžně používaný souborový systém v OS Linux), o něm byla jistě již spousta materiálu sepsána a tak nebudu nosit dříví do lesa. Navíc nové filesystémy mají lepší vlastnosti a nemají tak přísná omezení jako třeba právě ext2fs.

Motivace nových souborových systémů

Modernější filesystémy použijeme zvlášť, pokud chceme zajistit integritu dat i při náhlém přerušení práce počítače. Existuje několik možností, co se při náhlém přerušení práce může stát:

• Systém stihl uložit soubor. Nic se neděje, můžeme pokračovat v práci.
• Systém nestihl uložit soubor (ani nezačal). Přišli jsme tedy o všechny změny, ale alespoň máme zachovánu starou verzi.
• Systém "spadl" během procesu ukládání. Toto je nejhorší případ! Dostáváme soubor, který se skládá částečně ze starého a částečně z nového. Když navíc zrovna zapisujeme metadata (jako třeba informace o adresářích), mužeme ztratit třeba celý adresář nebo dokonce data na diskovém oddílu (když se poruší metadata týkající se kořenového adresáře)!

Standardní linuxový souborový systém (ext2fs) svému poškození částečně předchází tím, že udržuje redundantní kopii metadat, takže se většinou nestává, že bychom o ně přišli. Pomocí kontroly integrity souborového systému (fsck), klasicky během bootování, je systém schopen zjistit, kde jsou metadata poškozená a nahradí je prostým zkopírováním redundantní verze. Nebo dojde ke smazání souboru, který byl přerušením poškozen. Samozřejmě že kontrola trvá tím déle, čím větší máme diskový oddíl a kontrola opravdu velkého disku může trvat velmi dlouho. Žádná z uvedených vlastností se samozřejmě nikomu z nás nelíbí, naštěstí existuje alternativa k těmto klasickým druhům filesystémů. Jsou jimi souborové systémy, které pracují s tzv. žurnálem.

Žurnálovací souborové systémy

O co se jedná. Stručně řečeno žurnálovací filesystém si uchovává informace o operacích, které provedl a je pak v případě výpadku schopen rychle se dostat zpět do konzistentního stavu. Změny jsou evidovány jako tzv. transakce. Jedná se o nezávislé atomické operace. Po každé transakci následuje potvrzení, když dojde k uskutečnění daného úkonu (např. zápis na disk). Proto pokud systém "spadne", můžeme najít v záznamech informace o provedených změnách a vrátit vše do původního stavu. Mezi tyto souborové systémy patří např. ext3, ReiserFS, XFS a JFS. V našem seriálu se postupně zmíníme o každém z nich podrobněji.

Omezení souborových systémů

Problémy při výpadcích však nejsou zdaleka jedinými nevýhodami tradičních souborových systémů jako ext2fs. Všechny byly navrženy v době, kdy záznamová média neměla takovou kapacitu jako v současné době. Dnes máme větší soubory, adresáře a také diskové oddíly a starší souborové systémy už nestačí ať už z hlediska různých omezení velikostí nebo výkonu. Tyto problémy jsou důsledkem interních struktur, na kterých jsou založeny. Hlavním problém je, že mají pevně danou délkou, což limituje jejich možnosti. Také metody, které v dřívější době vyhovovaly, jsou už při dnešních možnostech z hlediska výkonu nedostačující. Souborové systémy nové generace jsou navrhovány tak, aby problémům omezení předcházely.

V následující tabulce si můžete porovnat omezení jednotlivých souborových systémů:

Filesystém	Max. velikost filesystému	Velikost bloků	Max. velikost souboru
Ext2	4 TB	1KB-4KB	2 GB
Ext3	4 TB	1KB-4KB	2 GB
ReiserFS	16 TB	až 64KB	2^10 PB *1
XFS	18000 PB *1	512B - 64KB	9000 PB *1
JFS	512 B / 4 PB *2	512B, 1024B, 2048B, 4096B	512B / 512Tb *2

*1) 1PB = 10^15 B

*2) Maximální velikost souborového systému závisí na velikosti bloku dat, velikosti pro ostatní hodnoty dostaneme jednoduše pomocí trojčlenky.

Optimalizace výkonu nových souborových systémů

Vyhledávání volných bloků

Dalším problémem jsou struktury, pomocí kterých souborový systém hledá volné bloky při ukládání dat. Často se jedná o seznam, kde jsou udržována čísla jednotlivých volných bloků. UFS a ext2fs používá bitmapu, což je pole bitů, kde každý z nich odpovídá jednomu logickému bloku na diskovém oddílu. S narůstající kapacitou délka pole narůstá a výkon klesá.

Problémům, týkajících se hledání volných bloků dat, se vyvarujeme použitím tzv. "extents" a balancovaného stromu. Extents je skupina sousedících logických bloků, které jsou používány některými filesystémy. Deskriptor extents obsahuje 3 údaje:

• adresa prvního bloku, kde extent začíná
• velikost v blocích
• údaj, který nám říká offset v rámci souboru, kde začínají data v daném záznamu uložená

V případě použití extents nezávisí velikost struktury, kde si uchováváme informace o volném místu, na velikosti filesystému. Také použitím balancovaného stromu místo prostého seznamu dochází k dalšímu zvýšení výkonu.

Problémy s velkými filesystémy

V případě velkého počtu položek adresáře je efektivita u starších souborových systému opět slabší. Často jsou položky adresáře ukládány do seznamu, a tudíž jejich následné vyhledávání je zbytečně zdlouhavé. Jedním z řešení je opět použití balancovaného stromu, kde jsou tyto položky uspořádány podle jmen.

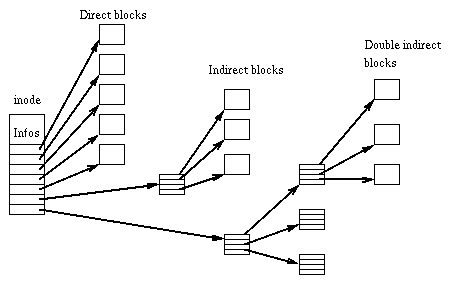

Výkonnost však nedostačuje ani u velkých souborů. Pro vysvětlení této oblasti si musíme neprve objasnit pojem i-node. Jedná se o strukturu, kde souborový systém udržuje informace o souboru, jako jsou práva, typ souboru a hlavně ukazatele na bloky souborového systému, kde je soubor uložený. Obsahuje jednak přímé ukazatele, a také tzv. nepřímé ukazatelé, odkazující na bloky s ukazately přímými. Viz obrázek:

Problém spočívá v navržení struktury i-nody. Starší souborové systémy byly vytvářeny převážně pro práci s menšími soubory. Struktura i-nodů je proto ne zrovna efektivní. Čím větší soubor používáme, tím vícekrát přistupujeme k disku díky nepřímým pointrům. Důvodem, proč nepřímé pointry vůbec ext2fs používá, je to, že i-node má pevnou velikost.

Problém velkých souborů může být odstraněn použitím dynamického alokování i-nodů. Bohužel musíme vyřešit otázky jak zařídit mapování logických bloků i-nodu a jaké použít struktury na vyhledávání v rámci i-nodu. Řešením je většinou použití balancovaných stromů.

Řídké soubory

Omezení externí fragmentace a podpora řídkých souborů (sparse files) je také jednou z výhod nových filesystémů (ovšem jejich podpora je už v ext2fs). Pojem fragmentace většina čtenářů jistě zná, jen připomenu že se jedná o rozptýlení jednotlivých bloků souboru po disku a hlavička disku pak při čtení musí přejíždět z místa namísto. Samozřejmě výhodnější je mít bloky za sebou, operace pak budou rychlejší.

Řídké soubory jsou soubory, které vzniknou následujícím způsobem:

Zapíšeme například několik počátečních bytů dat a poté se chceme zapsat data uvnitř souboru, která odpovídají offsetu třeba 50000. Pokud nemá náš filesystém podporu pro řídké soubory, alokujeme všechny byty mezi počátkem a těmi bloky uvnitř souboru. Bloky mezi počátkem a offsetem 50000 nás však nezajímají a vůbec by alokovány být nemusely. Pokud použijeme souborové systémy s podporou řídkých souborů, pak se alokuje jen tolik místa, kolik zapisovaná data skutečně zabírají.

Odkazy a zdroje

• http://www.linuxgazette.com/issue68/dellomodarme.html
• http://www.linuxgazette.com/issue55/florido.html
• http://web.mit.edu/tytso/www/linux/ext2intro.html
