VDR, aneb domácí IPTV

28. 6. 2011 | Luboš Doležel | Návody | 15996×

V tomto článku vám ukáži, jak se snadno můžete dívat na televizi a poslouchat rádio po domácí síti, a to s minimem práce díky VDR.

Obsah

• Instalace VDR
• vdr-streamdev-server
• vdr-live
• vdr-sc a vdr-eepg
• Kam dál

Smyslem tentokrát není dělat broadcast/multicast vysílání po síti pro mnoho možných připojených klientů. Předvedu vám, jak se dá nastavit server, který bude schopen přes unicast streamovat televizní a rádiové stanice a zároveň se postará o nahrávání vašich oblíbených pořadů. Počet klientů je omezen tím, kolik z nich se chce dívat na stanice v různých multiplexech (resp. na různých transpondérech), přesněji zda máte dostatek tunerů pro příjem tolika multiplexů současně. Tím neříkám, že VDR nelze používat k vysílání multicastu, jen to nebude náplní článku.

VDR je známé spíše jako aplikace z kategorie MythTV a XMBC, tedy něco, co si dáte na nějaký drobný počítač (HTPC), který následně připojíte k televizi a ovládáte dálkovým ovladačem. VDR ale může stejně dobře sloužit na serveru, odkud si může data brát jiné VDR (třeba už právě někde u televize), ale také váš notebook nebo mobilní telefon.

Instalace VDR

Prvním krokem je instalace balíčku vdr. Na Debianu to znamená aptitude install vdr, na Gentoo zase emerge vdr, znáte to. Vývojáři VDR vám samozřejmě doporučí instalovat stabilní verzi (nyní 1.6.x), ale ta nepodporuje DVB-S2, přes které se šíří většina vysílání v HD. DVB-S2 mi funguje až ve VDR 1.7.x. Na Gentoo to má snadné řešení:

layman -a vdr-testing
emerge vdr

Na jiných distribucích může být nutné si VDR stáhnout a zkompilovat ručně. Při ruční kompilaci bude pak nezbytné u pluginů upravovat cesty v Makefile, na kterých se má nacházet zdrojový kód VDR, proti kterému se plugin kompiluje.

Jakmile máme VDR nainstalované, tak rovnou nainstalujeme potřebné pluginy. Pro server se jedná zejména o pluginy live a streamdev-server. Pokud máte rádi britské vysílání, nainstalujte i plugin eepg pro plnou podporu jejich nestandardního EPG (elektronického programového průvodce). A pokud chcete přijímat i šifrované vysílání – ať už máte zakoupenu přístupovou kartu nebo máte pirátskou pásku přes oko – tak také plugin sc.

Na Gentoo je nutné pluginy povolit pomocí eselect vdr-plugin. Pokud si init skript děláte sami, tak stačí vědět, že se pluginy povolují pomocí -Pnázev_pluginu.

Nyní naladíme stanice. K tomu pro DVB-S používám program scan, resp. dvbscan. Pro DVB-S2 pak používám scan-sc2 – ten sice oficiálně funguje i pro DVB-S, ale mé zkušenosti jsou takové, že s mou kartou to takto funguje jen někdy. dvbscan funguje sice i pro DVB-T, ale pokud se chcete vyhnout naprosto zbytečným útrapám, používejte raději w_scan.

Skenovací tabulky v /usr/share/dvb jsou typicky dosti zastaralé. U satelitu to až tak nevadí, a to díky tomu, že se tam obvykle alespoň jeden transpondér chytí a díky Network Information Table jsou rychle odhaleny i ostatní transpondéry. U DVB-T, které nemá pásmo nabušené vysílači, je jistější právě w_scan, který proskenuje celé pásmo UHF a najde vám tedy úplně všechno.

Zatímco w_scan vypisuje informace o stanicích vždy ve formátu VDR, u jiných nástrojů může být třeba přidat přepínač -o vdr. Ve výsledku tedy budete mít něco jako toto (u DVB-T bude ta hromada znaků vypadat trochu jinak):

CT 24;CS Link:12525:v:S23.5E:27500:165=2:100=cze@4:52:0:8006:3:3014:0
CT HD;CS Link:11973:v:S23.5E:27500:2010=27:2020=cze@4,2023=qaa@4;2021=cze@106:0:D0F,624,D70,D03,D96,666:14070:3:3214:0
CT 1;CS Link:12525:v:S23.5E:27500:162=2:88=cze@4,89=cze@4,91=qaa@4;90=cze@106:40:D0F,D03,D70,D96,624,666:8003:3:3014:0
CT 2;CS Link:12525:v:S23.5E:27500:163=2:92=cze@4,93=cze@4,96=qaa@4:43:D0F,D03,D70,D96,624,666:8004:3:3014:0
Nova HD;Skylink:11895:v:S23.5E:27500:4011=27:4021=cze@3;4091=cze@106:0:D70,D03,D0F,624,D96:5071:3:3210:0
Nova;Skylink:11895:v:S23.5E:27500:4013=2:4023=cze@4:4123:D70,D03,624,D96:5073:3:3210:0
...

Tyto řádky patří do souboru /etc/vdr/channels.conf. Konfigurační adresář může být také někde jinde, například v /var/lib/vdr – závisí to na tom, jak je vaše instalace VDR nakonfigurovaná. Hezkou věcí je to, že stanice můžete v tomto souboru shlukovat do skupin. Skupinu zahájíte řádkem začínajícím dvojtečkou:

:Moje oblibene programy
CT 24;CS Link:12525:v:S23.5E:27500:165=2:100=cze@4:52:0:8006:3:3014:0
...

Pokud vám něco říká název DiSEqC (týká se DVB-S, pokud např. přijímáte vysílání z více družicových pozic), pak jeho nastavení patří do /etc/vdr/diseqc.conf. Namísto válčení s formátem tohoto souboru vřele doporučuji použít bashový program DiSEqC Setup, který soubor vygeneruje za vás. Pokud používáte DVB-T, DiSEqC se vás netýká.

Obecně jsem nic dalšího nastavovat nemusel. Pokud používáte DVB-S, doporučuji však v /etc/vdr/setup.conf nastavit

UpdateChannels = 2

jinak bude VDR zaplňovat seznam stanic všemi novými stanicemi, které se mu podaří najít. Na satelitu to znamená zaplnění tunou stanic s nabídkami erotických služeb po telefonu. UpdateChannels ale nedoporučuji nastavovat na 0. Pak hrozí, že kvůli změnám na vysílači nebudou vůbec fungovat některé stanice nebo jen selže nahrávání (to se pak těžko hledá příčina).

vdr-streamdev-server

streamdev-server se stará o streamování stanic přes síť. První věcí je nastavit povolené síťové rozsahy v souboru /etc/vdr/plugins/streamdev-server/streamdevhosts.conf:

127.0.0.1
10.10.10.0/24

Pokud vás láká pouštět stream i do Internetu, je vhodné na příkazové řádce pluginu nastavit uživatelské jméno/heslo pro autorizaci. Příkaz pro spuštění vdr by tak mohl vypadat takto:

vdr -Plive "-Pstreamdev-server -a uzivatel:heslo" ...

streamdev umí streamovat video v různých formátech (Transport Stream, Program Stream, Elementary Stream), což může být nevyhovující, pokud opravdu chcete stream pouštět do Internetu a máte malý upload. Na to tento plugin také myslí. Umožňuje totiž stream protáhnout přes libovolný skript (formát „Extern“), který může provádět rekompresi. Takový skript nastavíte pomocí přepínače -r na příkazové řádce pluginu a může vypadat například následovně:

#!/bin/sh

echo 'Content-Type: video/x-matroska'
echo

ffmpeg -threads 2 -i - -deinterlace -vcodec libx264 -vpre superfast -b 1050k -maxrate 1150k \
-s vga -acodec libfaac -ac 2 -ar 44100 -aq 160 -sn -y -f matroska pipe:

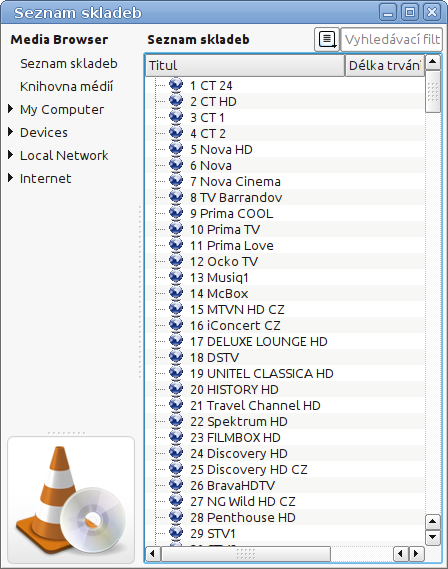

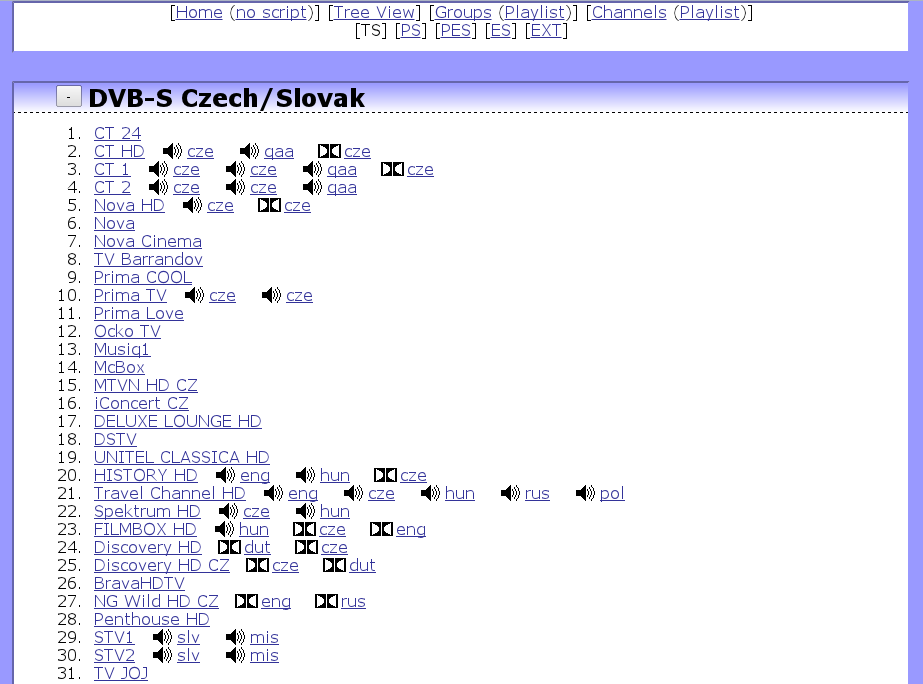

streamdev-server má své webové rozhraní typicky na portu 3000. Je jednoduché, ale funkční. Pro mě osobně je nejdůležitější asi odkaz Playlist, pod kterým se skrývá M3U playlist se všemi stanicemi. Díky tomu můžete ve svém přehrávači (například VLC) pomocí okna s playlistem mezi stanicemi přepínat a nemusíte se do webového rozhraní už nikdy vracet. I streamování probíhá přes HTTP, takže pak můžete nahrávat stanice dokonce i wgetem…

Pokud by vám nefungovala rádia, ale televize ano, upravte zdrojový kód streamdev-serveru a nahraďte všechny výskyty audio/mpeg za snad cokoliv jiného, třeba video/mpeg. Dokonce i text/plain mi na rozdíl od audio/mpeg fungoval. Může za to pravděpodobně některá z posledních aktualizací na mém notebooku, dříve jsem nic upravovat nemusel.

Přes streamdev-server se do vašeho přehrávače dostanou všechny obrazové a zvukové stopy, dále pak stopa teletextu (kde mohou na stránce 888 být skryté titulky) a stopa DVB titulků (kvalitnější než ty teletextové). Ve streamu je sice i proud s EPG, ale VLC jej ve streamu zjevně neočekává, takže jej nezpracovává. Ono by to ostatně ani nebylo moc praktické.

vdr-live

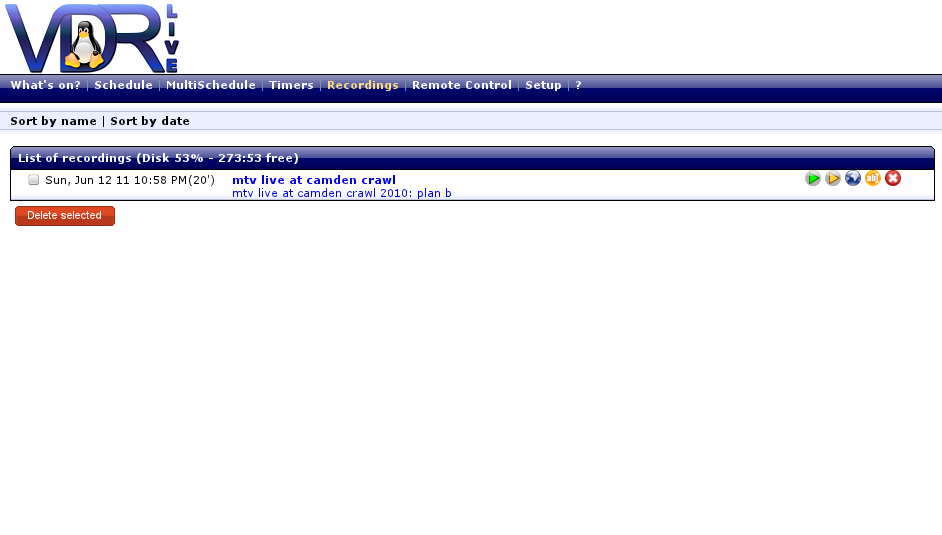

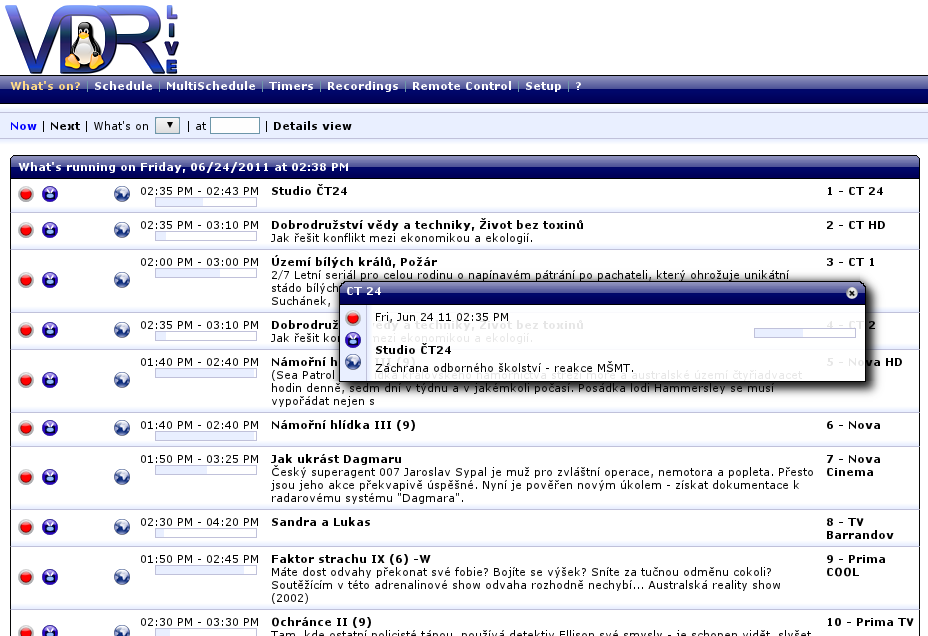

VDR Live je webová aplikace, která vám nabízí přehledného průvodce EPG, umožňuje přehrávání živého vysílání přímo v prohlížeči a rovněž odsud můžete nechávat vybrané programy nahrávat. Přehrávání v prohlížeči osobně nepoužívám – mplayerplug-in je porouchaný zmetek a VLC plugin (o který to standardně usiluje) od určitého inteligentního commitu ignoruje veškeré nastavení VLC a sám o sobě nastavitelný není, takže například neodstraní prokládání obrazu. Pokud máte VDR spuštěné jako klienta, můžete přes něj i na dálku přepínat stanice na své televizi.

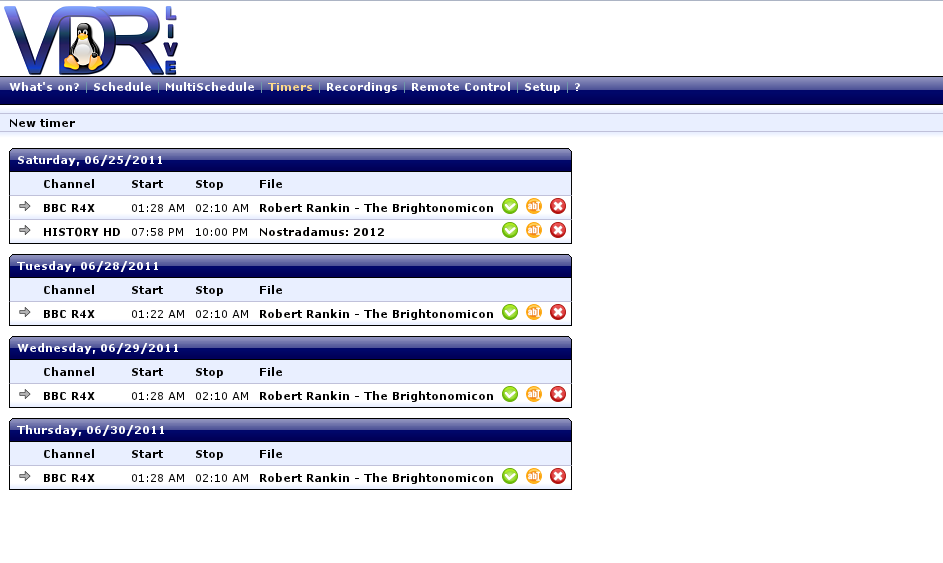

Pokud kliknete na červenou ikonku nahrávání, vyskočí na vás formulář s předvyplněnými informacemi o časovaném nahrávání. Pokud už je program v nahrávacím plánu, ikonka je zelená. Pokud používáte VDR Live, doporučuji nastavit v init skriptu VDR locale na anglické/americké. Nehledal jsem příčinu problému, ale bez toho se vám nebude ukazovat AM/PM, což je při 12hodinnovém formátu zobrazování docela matoucí.

export LC_ALL=en_US.UTF-8

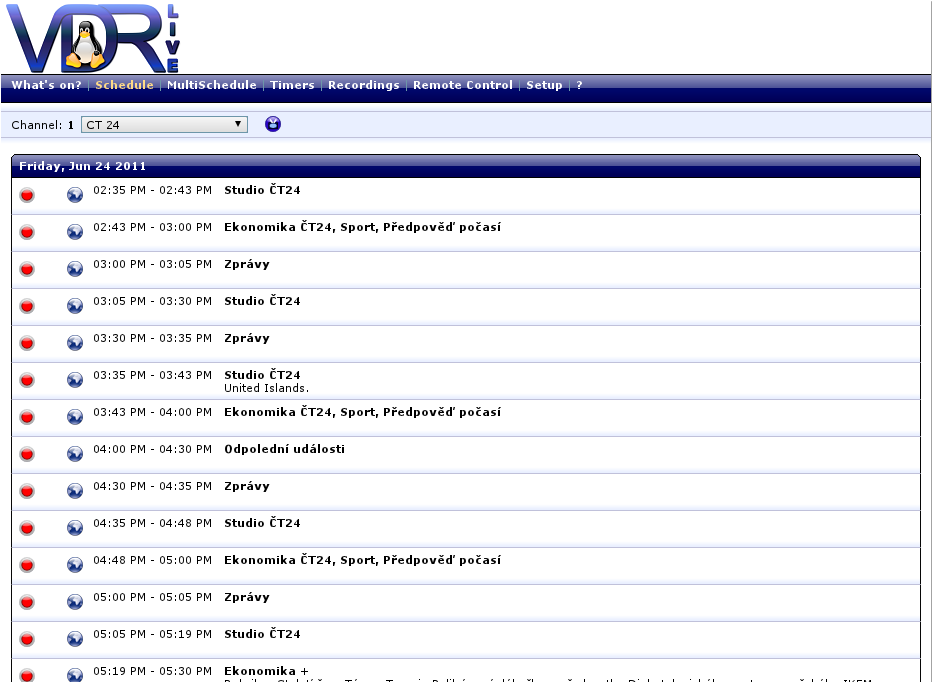

Na dalším screenshotu můžete vidět zobrazení programu jedné stanice. VDR si data z EPG ukládá, takže i po restartu démona budete mít k dispozici EPG, typicky až na 7 dnů dopředu. Následuje přehled naplánovaného nahrávání a přehled již zhotovených nahrávek. U nahrávek je vidět čas pořízení a délka záznamu, rovněž je možné nahrávku přehrát. Data nahrávek se obvykle ukládají do /var/lib/vdr/video. Pozor, bitrate televizního vysílání bývá vyšší než bitrate různých .avi stažených z Internetu – ujistěte se, že máte na disku dostatek volného místa. Jen pro informaci, nemusíte se bát, že se nějaké nahrávání neuskuteční, protože jste se zrovna na něco dívali – nahrávání má vyšší prioritu.

vdr-sc a vdr-eepg

Nastavení vdr-sc je už nad rámec tohoto článku. Konfigurace je ale v zásadě shodná s nastavováním sasc-ng, čemuž už zde byl věnován jeden článek. Je to způsobeno tím, že sasc-ng je postaven nad kódem vdr-sc. I když může sasc-ng vypadat jako „lepší řešení“ (emuluje DVB zařízení, kde jsou už všechny stanice dekódované), věřte, že vdr-sc je lepší a hlavně o dost spolehlivější.

Jak jsem psal už v úvodu, vdr-eepg je nutný pro „britské stanice“ (ale nejen ty, týká se to také například Sky IT). Britskými stanicemi mám na mysli stanice vysílané na družicové pozici 28,2° E. Bez tohoto pluginu by se vám v EPG zobrazoval jen aktuální, případně hned následující pořad. Na VDR je hezké, že pokud se nedíváte na žádnou stanici, využívá volný čas ke skenování stanic. Díky tomu pak máte k dispozici EPG i u stanic z multiplexů, na které jste se v poslední době nedívali.

Kam dál

vdr-streamdev-server podporuje i multicast streamování, ale to se opravdu hodí jen v situaci, kdy máte velké množství potenciálních klientů – více najdete v README tohoto pluginu. Protipólem je vdr-streamdev-client – ten ve VDR funguje jako virtuální zařízení DVB, které je přes TCP napojené na server. Hodit se vám může i plugin epgsync určený pro synchronizaci EPG mezi instancemi VDR, a to přes protokol SVDRP. Mezi klientem a serverem lze „přeposílat“ i naplánované nahrávání – i na to už existuje plugin. Přeji vám hodně zábavy!



Komentáře

[wk]

Predpokladam ze je vsetko rozbehane na karte s cryptoworks, aka je funkcnost noveho systemu Irdeto, nahravanie apod. diky

[Luboš Doležel (Doli)]

Je to na kartě ICE v režimu cryptoworks. Poslední oscam sice režim Irdeto u Skylinku umí, ale pro funkčnost je třeba znát camkey a camdata. Ty už sice byly vylámány, nikoliv však zveřejněny.

[disorder]

na dreamboxe irdeto funguje so scam. ale netusim kde hladat zdrojaky k nemu ani k inemu *cam

[Oskar]

Pěkný článek, díky za něj. Nikdy jsem neměl odvahu do celého VDR proniknout...

Rozhodně se takové on-demand přelaďování vyplatí u satelitních karet. Kanálů je na orbitě milion a podchytit každý transpondér jednou kartou je nemyslitelné :)

[svido]

Super článek. Zrovinka se trefil do mého gusta. Aktuálně řesím problém se SkyLink, kdy se mi nedekodují šifrované kanály. Kartu mám Mystique SaTiX-S2 Dual a CI modul, SkyLink kartu v systému Irdedo (v podstatě tuto sadu). Přijde mi to, že není v Lunuxu podpora pro HW dekódery. Už si s tím hraji dva týdny a satelit vlastně stále nefunguje.

Nevíte jak na tom je podpora CI modulu v Linuxu - mám vůbec šanci to rozjet? Děkuji.

[Baf]

Peníze za CI jsou jako peníze vyhozené oknem. Lepší řešení je jako čtečka Phoenix.

[Luboš Doležel (Doli)]

A ještě lepší než Phoenix je koupit si na netu levnou USB čtečku za stovku.

[svido]

Dobre, kdyz investuji do USB ctecky, jsem schopen rozjet sifrovane kanaly, tak abych mohl jeden nahravat a na druhy se divat? Prave, ze jsem myslel, ze HW CI bude lepsi vzhledem, ze se jedna o HW vrstvu a tudiz bude vykonejsi nez SW vrstva

[Luboš Doležel (Doli)]

Ano, ale pokud budete mít jen jeden tuner, tak jste omezen na jeden naladěný transpondér.

Nejen, že HW vrstva není výkonnější. CI moduly jsou drahé a naopak bývají často omezeny na příjem jednoho kanálu. Prostě CI = sloužit poskytovatelům, SoftCAM = sloužit lidem.

[svido]

Aha, mam Mystique SaTiX-S2 Dual, takze jsou dva tunery a twin LNB. Predpokladam, ze by to tedy jit, ano? Jakou USB ctecku by jste mi poradil?

[Luboš Doležel (Doli)]

Dřív jsem kupoval čtečku SCR001, ale ta už nějak není k sehnání, všude je out of stock. Tak jsem posledně koupil tohle.

[Vtipnéř]

Chtěl bych jen doplnit, že pokud by chtěl někdo instalovat VDR v Debianu nebo v Ubuntu, kde je konfigurace trochu odlišná, může se mrknout do mého blogu sem a sem. Momentálně provozuji VDR v Archlinuxu, kde je konfigurace opět trochu jiná, hlavně co se týče spouštění coby daemona. V případě potřeby rád poradím.

Pokud sledujete vysílání přes streamdev-server a chcete přepnout njiný multiplex, je potřeba mít v konfiguračním souboru řádky

streamdev-server.AllowSuspend = 1
streamdev-server.SuspendMode = 1

Možná je to v Gentoo nastaveno automaticky, v Debianu jsem je musel přidávat ručně.

Osobně se mi místo pluginu vdr-live líbí víc vdradmin-am, ale má problémy s češtinou.

A jinak dík za článek. Snad se rozšíří rodina uživatelů VDR, mám pocit, že z něj mají lidi trochu obavy.

JIrka

[Luboš Doležel (Doli)]

Tak tohle jsem ručně nenastavoval ani na Debianu.

[Vtipnéř]

Jo, to je možné, já jsem to řešil někdy před třemi roky kdoví u které verze. Nějak jsem si neuvědomil, jak ten čas a vývoj software letí.

Jirka

[Kju]

Omlouvam se, je-li to evidentni, ale ja na to neprisel - jak se prepina program na klientovi? Primo z vdr? A nebo pres web?

Tj, je-li mozne prepinat stanice primo z vdr na klientskem pc?

Dik

/Honza

[Vtipnéř]

Jestli myslíte VDR klienta, tak stačí číslo programu podle channels.conf nebo by mohla fungovat i šipka nahoru. Případně to můžete mít nadefinováno jinak.

Když se prvně spustí VDR klient, tak se definuje ovládání z klávesnice, případně i dálkové ovládání. Aspoň dřív to tak bylo, VDR klienta už nepoužívám, přešel jsem na XBMC.

Jirka

[Kju]

Takze mate VDR se streamdev na strane serveru (tj, tam kde jsou DVB karty) a na klientskych PC mate XBMC? XBMC umi streamdev a nebo se streamuje pres HTTP?

/Honza

[Vtipnéř]

Jo, na serveru mám VDR se streamdev serverem, na straně klientů (ArchLinux) mám XBMC z balíčku xbmc-pvr-testing, kde je plugin VDR Streamdev Client. Našel jsem ho v "Installed Add-ons", pak "PVR Clients". Myslím, že stačilo nastavit IP adresu serveru.

Nahrávání řeším přes http pomocí vdradmin-am na serveru.

V případě potřeby upřesním.

Jirka

[petka]

Ja taky pouzivam tohle reseni , asi mozna dosud nejlepsi . Ctecku USB karet phoenix , po presnejsim prozkoumani jsem zjistil ze se da i vyrobit . Jeden IO prevodnik USB na seriove rozhranni a dva xtaly , Jednoduzsi zapojeni jsem nevidel Takze ono to s tema cteckama tak horke nebude .Nenasel jsem zadny programovatelny IO jen ten jiz zmineny prevodnik . Na cteni karty jsem pak pouzil newcs . Na dekodovani je SC plugin , ktery pak komunikuje po TCP/IP s newcs serverem . U newcs se da zapnout webove rozhranni , pres ktere se nastavuji ucty , hesla , popripade reset karty . Cele to posilam do XBMC , jelikoz vdr jako klient je dost neohrabany a graficky uz nekde jinde .

[juriad]

Snažím se rozběhat kombinaci xbmc-pvr (klienti) a vdr (na serveru) vdr se zdá funguje: backend:3000 se ohlásí, přehrávat stanice lze v mplayeru i vlc. vdr je z debianího testingu (1.7.18-2), stejně tak i streamdev; sc jsem ještě neinstaloval. Live plugin se nepodřilo rozběhat, ale vdradmin-am funguje nádherně.

Verzí xbmc jsem na archu zkoušel několik, jak aur/xbmc-dharma-pvr-git, tak i aur/xbmc-pvr-testing, ale žádná se nedokázala na vdr připojit (No PVR addon could be enabled u jedne verze, u jine se addon aktivuje, ale v úvodní obrazovce po otevření LiveTV se objeví dialog s něčím jako PVR Not found, už si přesně nepamatuji)

Pokud přehrávání streamu v mplayeru funguje, znamená to, že celá část vdr funguje a problém je na straně xbmc? Je streamdev jediná část vdr, se kterou xbmc komunikuje? Jaké přesně xbmc používáte, případně i revizi?

Díky

[Vtipnéř]

Příloha:

• XBMC.jpeg (194384 bytů)

Ohledně pluginu live se mrkněte na tuhle diskusi, třeba to pomůže.

Používám pvr-testing, zkoušel jsem i dharma-pvr-git, ale něco nefungovalo, mám dojem, že při ukončování program zatuhnul.

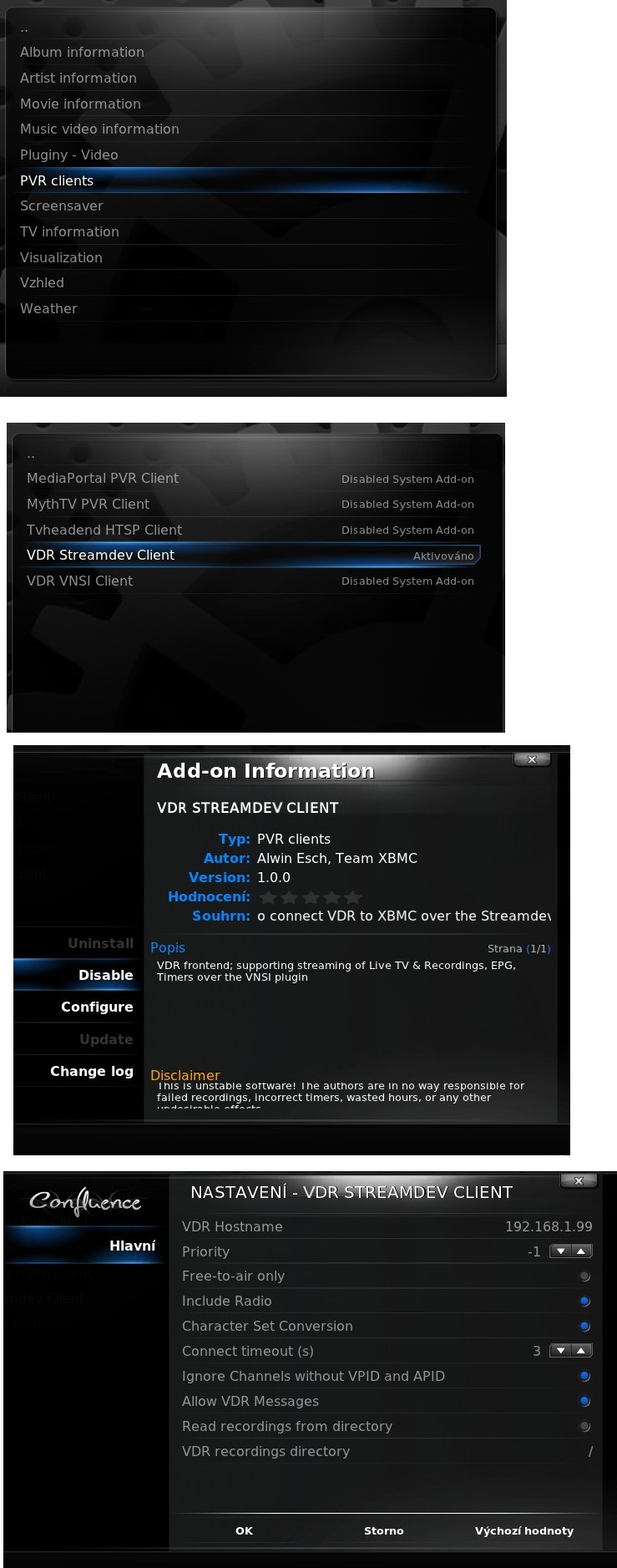

Ohledně konfigurace pvr klienta připojuji 4 obrázky mého nastavení v menu System->Add-ons->Instaled Add-ons

Jirka

[i6]

Mno.. vdr funguje fajn jako správce tunerů a streamer..

Bohužel se mi nepodařilo dohledat moc anglické dokumentace.

A můj af9015-based usb dvbt tuner se šprajcne když ho vdr přestane využívat nastavení UpdateChannels na 2 nebo 0 výrazně dobu mezi koncem přehrávání a lockupem zkrátilo. Tak bacha

[zenza]

Dobre odpoledne,

- muzete mi prosim pomoci s HW jaky pouzivate na domacim PC/serveru pro stremovani TV ? - kolik PC soucasne muze sledovat kupr jeden transponder (vykon site/HW) ? - pouzivate vicero tuneru nebo pouze jeden dual ?

Dekuji, Zdravi, Z@

[petka]

Jako server pouzivam

Asus E35M1​-M ​- AMD Hudson M1 , karty Technisat Skystar 2 , k tomu navic jeste jednu 1GB Lan a WiFi v modu AP .

K tomu si vystacim s 1G RAM .

Server bezi v pohode uz nekolik dni , umi krasne streamovat HD . Zatizeni CPU se vysplha podle toho kolik programu se dekoduje SC pluginem ve VDR 1.7 serveru . Load se nikdy nevysplhal na 1 . Server slouzi jako domaci IPTV . Streamuju jak po lanu tak i wifi .

[Kaacz]

Pro mezikus mezi DVB kartou a klienty mi přijde mnohem jednodušší TVheadend. :)

[Petr Ježek]

Ach jo, W_scan vypisuje nejen seznam pro vdr, ale i konfigurační seznamy pro xine, mplayer či vlc. Od čeho jsou options?

[Petr Ježek]

Ostatně mi uniká, proč jednoduše nenaskanovat pomocí w_scan příslušný channels.conf a rovnou jej nedat do konfiguráku video prohlížeče a proč tyto klopotnosti s vdr. Nerad se drbu pravou rukou za levým uchem...
