Gimpizace fotošopních tutoriálů II. — anaglyfy

12.5.2007 17:26 | Přečteno: 4484× | Fotoúpravy |

Lidé (a jiné opice) byli od Architekta vybaveni ve světě živočišných druhů velmi vzácnou polohou očí, která jim poskytuje mnoho výhod od jednodušší aplikace očních stínů po pohodlnější nošení brýlí. Někde mezi těmito výhodami se krčí i schopnost vnímat o jeden rozměr více, než je umožněno třeba našim oblíbeným tučňákům. Tento rozměr se však poněkud obtížněji zachycuje fotoaparátem…

Trocha teorie

Člověk může vidět trojrozměrně (tedy dokáže vnímat hloubku prostoru) díky dvěma očím posazeným vedle sebe, kdy každé oko vidí objekt z mírně odlišného úhlu. Mozek potom tyto dva obrazy spojí v jeden a z odlišnosti obou obrazů získá pojem o hloubce. Pokud chceme zaznamenat trojrozměrné výjevy ve dvou rozměrech, máme několik možností.

Stereoskopické obrázky

První a zřejmě nejjednodušší jsou stereoskopické obrázky, které se hojně objevily už někdy na konci 19. století. Jejich princip je velice jednoduchý. Dva obrázky (jeden pro levé, druhý pro pravé oko) se položí vedle sebe, mírně se zašilhá (chce to cvik) a ejhle — třetí rozměr je tam.

Návod: Zkuste zašilhat takovým způsobem, kdy se každý obrázek rozdvojí. Vnitřní pár se potom spojí v obrázek jeden s hloubkou. Účinný způsob je také zaostřit na nějaký vzdálený objekt a pak se dívat jakoby skrz obrázek.

Při pohledu na každou půlku zvlášť je nemožné určit, jestli je dál od nápisu krychle, nebo Suzie. Pokud však uvidíte obrázek trojrozměrně, vyjde najevo, že krychle je dál. Vytvořit podobný efekt lze v GIMPu snadno (koneckonců, stačí i jen tužka, papír a pořádná dávka prostorové představivosti).

Autostereogramy

Autostereogramy jsou dalším oblíbeným a velice známým způsobem. Princip je podobný, jako v předchozím případě, jen s tím rozdílem, že je vše schováno v jednom, zdánlivě chaotickém obrázku. S tímto způsobem už v GIMPu, bohužel, nepochodíme (ve skutečnosti existují nějaké moduly). Dívejte se na tento obrázek stejně, jako na předchozí.

Tutoriál druhý — anaglyfy

Anaglyf je dalším možným způsobem, jak přeměnit 2D fotografii v 3D. Narozdíl od předchozích, nejsou na tento kladeny žádné okolomné schopnosti. Ale zase je potřeba vlastnit speciální, vysoce sofistikovaný hardware, který vypadá jako brýle s pravým sklíčkem modrozeleným, a levým červeným (mnemotechnická pomůcka: ±politická scéna). Oba kanály (pravý i levý) jsou nanešeny na jednom obraze s tím, že levý kanál je kolorován červeně, pravý potom modrozeleně. Barevná sklíčka brýlí k oku propustí jen to, co tam patří. A jak takový anaglyf vyrobit v GIMPu?

0. Přípravy

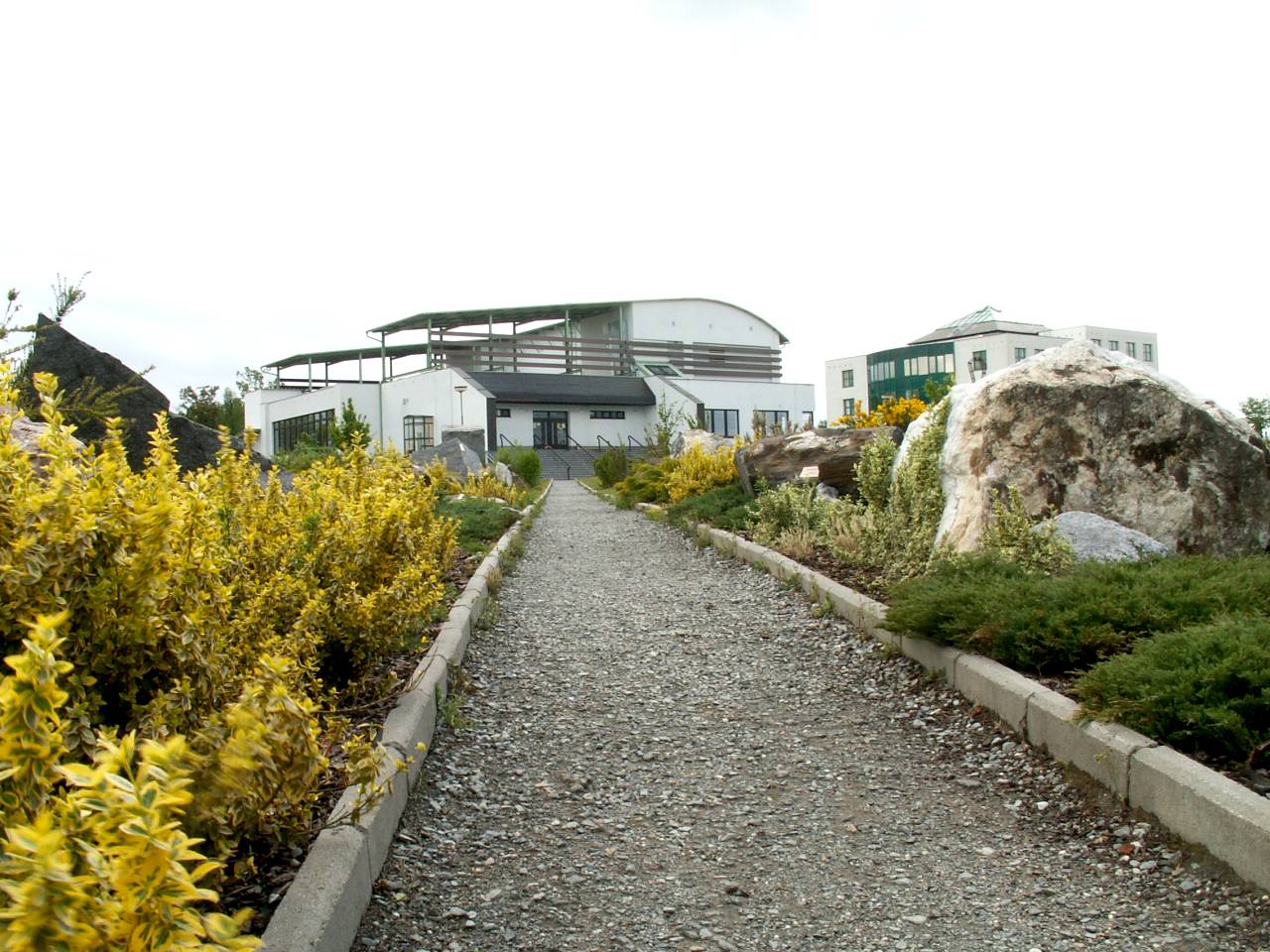

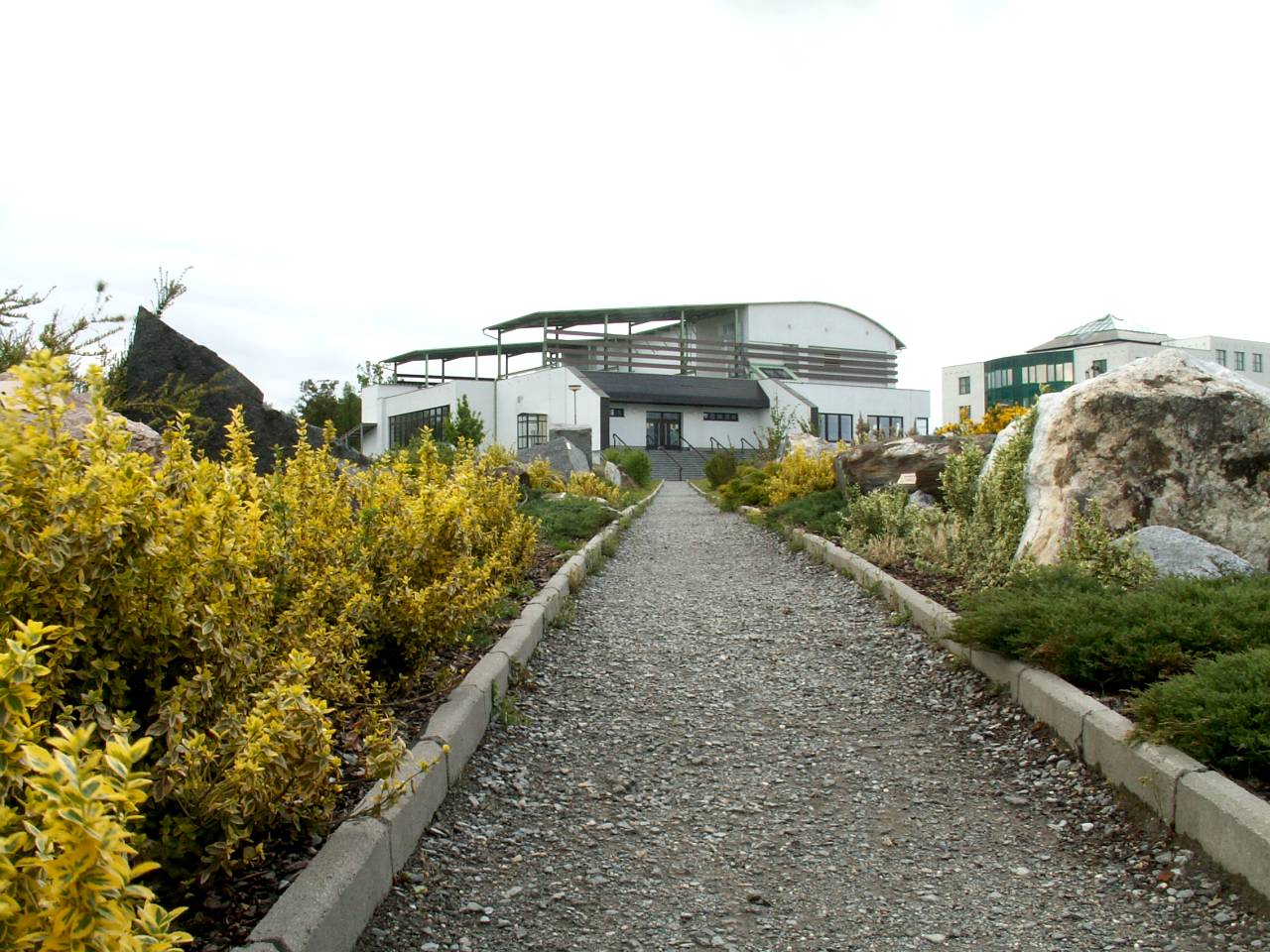

Jednoduše. Vycházet budeme, samozřejmě, ze dvou fotografií. Nejprve fotku pro jedno oko. Poté posuneme fotoaparát o pár (7-10) centimetrů vodorovně jedním směrem (nebo přiložíme hledáček k druhému oku), a exponujeme. Výsledkem budou dvě téměř stejné fotografie, jak můžete vidět třeba na fotkách mé oblíbené budovy.

1. Zarovnání

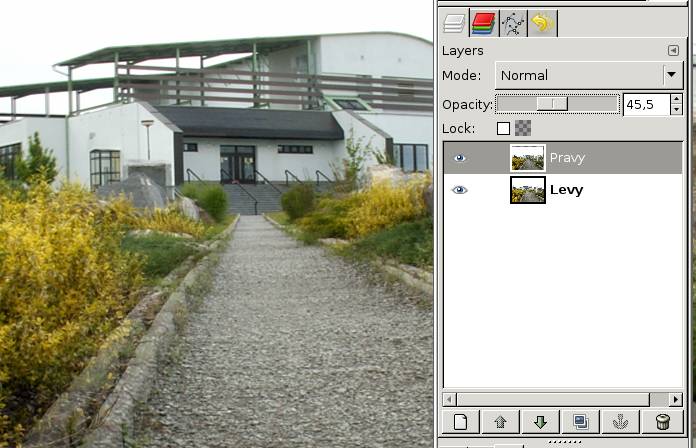

Nyní jednu z nich otevřeme v GIMPu, přejmenujeme vrstvu (abchychom věděli, kterému oku patří), druhý obrázek otevřeme do nové vrstvy (File (Soubor) -> Open As Layer (Otevřít jako vrstvy)) a přejmenujeme. Vrchní vrstvu mírně zprůhledníme a základními transformacemi (posun, popř. rotace) zarovnáme nad sebe v nějakém bodě. Tento bod bude reprezentovat rovinu výsledného 3D obrázku. Co je v reálu za ním, bude jakoby za obrázkem, co před ním, bude vystupovat z obrázku. Vrchní vrstvu opět zneprůhledníme.

2. Obarvení

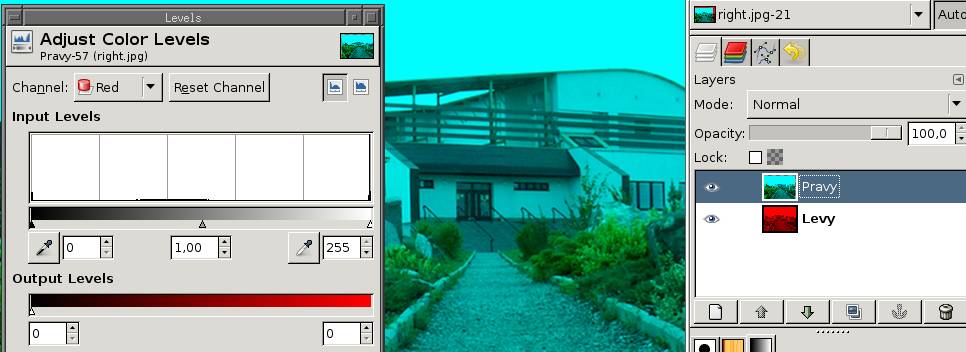

Nyní obarvíme obě vrstvy příslušnou barvou. Vybereme pravou vrstvu a otevřeme dialog Levels (Úrovně). Vybereme červený kanál a v sekci Output Levels (Výstupní úrovně) nastavíme hodnotu u bílého trojúhelníčku na 0. Títmo jsme úplně eliminovali červený kanál a zůstal jen modrý a zelený. V levé vrstvě provedeme úplně to stejné, jen s modrým a zeleným kanálem.

3. Fajnl tačiz

A teď — ta nejdůležitější magie. Vrchní vrstvě změníme režim prolínání na Screen (Obrazovka). Měla by se objevit naše scéna s červenozelenými hranami. A věřte – nevěřte, je to náš anaglyf. Na závěr provedeme nějaký ten ořez, doostření a tak…
