Pasivní chladiče pro LED - kdybych to věděl...

17.2.2011 23:14 | Přečteno: 6283× | Hardware | poslední úprava: 17.2.2011 23:20

Pustil jsem se do převodu ze standartních žárovek na nové LEDky. Narozdíl od typů do žárovkových objímek jsem zvolil nákup jednotlivých LED na 10V s adaptérem a rozvodem pro celý byt včetně regulace přes mikroprocesor (PWM). V tom by problém nebyl, ale...

LEDky přišli na sklad. Vybrali se dokonce správné kryty (které musí být neprůhledné, ale né moc, protože LED nejsou tak silné jako žárovky - prostě jen nesmí pálit do očí). Pobral jsem z krabičky několik chladičů od starých procesorů, protože samotné led se moc zahřívají (na svou plochu dost málo oproti žárovce, v mém případě 40x40 mm ). Problém ovšem je v tom, že většina nemá buď rovnou plochu, nejdou provrtat aby LED dobře držela (bohužel teplovodivá pasta na jejich upevnění nestačí).

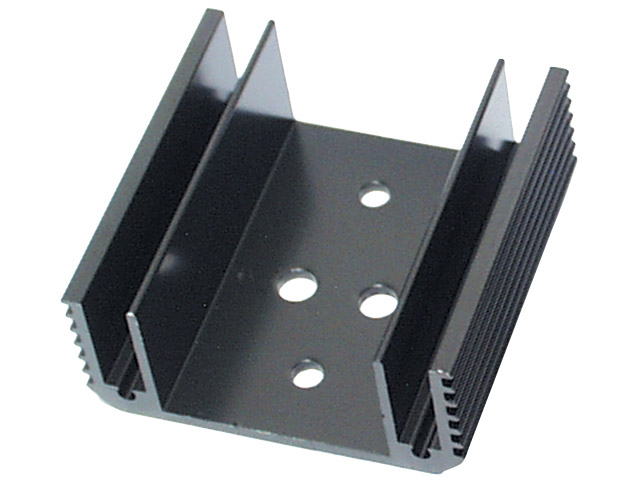

Nakonec jsem se donutil vydat se do GME, abych opatřil nějaké stejné chladiče. Už při pohledu na ty ceny se mě docela prokroutili panenky... znát ceny těch chladičů, tak nikdy žádný počítačový nevyhodím Nakonec jsem vzal 50x50x24, který poměrně vyhovoval (dokonce i cenou, kolem 25kč a měl předvrtány díry přesně v místech, kde je má LED - viz. obrázek), jen jsem měl starost, zda budou stačit ty 4 žebra - nečekaně nestačili... Zbytek jsou chladiče moc malé nebo jsou moc velké...

Tímto bych se tedy chtěl zeptat, neznáte někdo obchod po Praze, který by prodával pasivní chladiče, za slušnou cenu nebo nemáte někde hromádku chladičů o rozměrech min. 40x40, max 60x60 s hloubkou 20-25 mm ? musí být čtvercové nebo obdelníkové. Dále jejich okraje musí být v souměrné hloubce, protože se budou opírat o kovovou krabici od krytu světla.



Obrázky

Komentáře

[tralala]

Tohle by mohlo stačit, ne?

[David Heidelberg]

přes 2000 kč za jeden?! Předpokládám, že je to nepodařený pokus o humor...

[Saljack]

To se to tak zahřívá?

[David Heidelberg]

Viděl jsem i ledky co hřáli víc (nebo alespoň měli menší plochu, takže to bylo víc cítit)

[pacholeq]

no hele posli link na datasheet tech ledek..

[David Heidelberg]

link na datasheet z gme

[pacholeq]

http://cz.farnell.com/fischer-elektronik/ick-bga-31-x-31-x-10/led-heatsink-with-pins-square/dp/1850045 http://cz.farnell.com/fischer-elektronik/sk-400-37-5-sa/led-heatsink-standard-extruded/dp/1850025 doruceni stoji snad 200 a prijde to druhy den.. jeste je dobry shop tady: http://www.tme.eu/cz/

ta cena za chladice je proste docela vysoko(kdyz nechces U profil) a jeste kdyz na tom gm rejzuje co se da, ten obchod bych fakt nikomu uz nedoporucil. pokud jich vezmes 10+ tak ma farnell uz zajimavy ceny (ten shop je sam o sobe uplne na jine urovni nez gm). jen asi skoda toho postovneho kdyz budes objednavat par chladicu...

[Jan]

No ty LEDky si mohl vybrat účinnější. Já jsem nakoupil Bridgelux ve Farnellu a jsem velmi spokojen. Mají tam třeba neutrální bílé s účinností 80 lm/W na 12V. Když je dobrý chladič, tak se to dá dát přímo na spínaný adaptér 12V, sice to bude žrát víc než nominální výkon, ale tyhle LED to v pohodě zvládnou, výkon mají specifikovaný při 65 C. Test například zde (jiná LED).

Co se týče chladiče, tak tu náhodou mám takovou pěknou žebrvanou hliníkovou kolej, asi 30 cm uchladí 15 W úplně s přehledem :) Jinak můžu doporučit TME, například tento chladič RAD-A5724/100 má poměrně dobrý poměr plocha/cena. Ostatní také nejsou špatné.

[Jan]

Příloha:

• Bridgelux.xls (34816 bytů)

Studenější bílá (uvedeno jako 5600 K) má účinnost až 100 lm/W. Podle mě jedny z nejlepších dostupných LED na trhu a za dobrou cenu.

V příloze jsem si dělal takové malé srovnání, mělo by to být celkem aktuální.

[Jan]

Ještě k tomu chladiči, jak jsem četl ty rozměry. Mají sice velkou účinnost, ale stejně většina tepla leze přímo na chladič, na rozdíl od žárovky, která to vyzáří (měla by to být tedy správně zářivka :). Pro LED je opravdu potřeba větší chladič, ne jako u tranzistorů, které mohou bežet na 100 C. Nešel bych nad 70 C, to už je snížení životnosti i účinnosti příliš velké. Já osobně raději předimenzuji chladič tak, abych se na dotek nespálil.

[=^..^= AmigaPower®]

Jdeš na to blbě, já když potřebuju uchladit třeba grécák, uříznu si vobyčejnej kus hliníkovýho jeklu, stačí i profil "L" (lišta) kterej se často válí u popelnic, protože byl hojně používanej na panelákovejch "jádrech".

[Zdenek]

Tak, tak. Da se i koupit levne Ucko na metry a z toho si narezat chladice.

[merlin111]

Zrovna jsem chtěl napsat. Koupit v železářství, nebo možná lépe v kovošrotu - zde bývají lépe zásobeny, hliníkový plech a naohýbat to podle potřeby.

[Peter Markovic]

a napises tu potom zapojenie ? Pripadne daky ten obrazok by tiez potesil. Nie je mmoznost urobit to na 220V ?

[Atilius]

Já bych jen pro info k LEDkám doplnil, co je nutné sledovat:

úhel vyzařování

pokud to máte do interiéru, tak LEDka vyzařuje velice striktní kužel světla, tj přechod ze světla do stínu je velice rychlá a pro světelný komfort nepříjemné. Mám zkušenost, že i tři bodovky u sebe s vyzařováním 60°nejsou jako centrální osvětlení ideální

teplota vyzařování

čím vyšší teplota, tím více je světlo bílé, má vyšší intenzitu osvětlení, ale zároveň si myslím, že do interieru nevhodné, pokud nenasvěcujete obraz nebo to není jen jako lampička na drobnou práci. řekl bych, že optimální je 2700 - 3500K

životnost

tohle je parametr, se kterým si hraje spousta výrobců a určuje to kvalitu LEDek. Je nutné hlídat, jak se mění životnost se změnou teploty a při výrobě světla opravdu dobře chladit. Při špatném chlazení se dramaticky snižuje životnost(*)

(*)životnost = snižuje se intenzita vyzařování s časem. Většinou se bere čas, za který se LEDka dostane na polovinu, ale někteří výrobci uvádí na 75%, jiní na 30%

Optika

součástí světel a výrazného know how firem, které dělají LED světla, je optika na LEDky a jejich následný rozptyl světla

Tolik pár mých postřehů ;)

[GeoRW]

co sa tyka teploty vyzarovania, ja mam v celom byte ziarivky a LEDky s teplotou tak 5000K az 7000K (denne svetlo) a vyhovuje mi to ovela viac, zlte svetlo ma uspava; inak z dat o predaji (myslim, ze som to cital na strankach Phillips) v Azii sa predava asi 90% kompaktnych ziariviek s teplotou denneho svetla a zlte sa pouzivaju menej - iny kraj, iny mrav

[Atilius]

Tak samozřejmě vnímání světla je věc individuální a opravdu záleží na prostoru, který se osvětluje.

[Jendа]

řekl bych, že optimální je 2700 - 3500K

To na záleží člověk od člověka, mně nevadí ani 6500 K.

[xm]

Fuj, z tak žlutýho světla bych blil . Jsem odchovaný bílým zářivkovým světlem a žluté mi opravdu nesedí. Bílé světlo má mnohem blíž k dennímu světlu (dokonce ve fotografii je denní světlo standardizováno jako 6500 K - CIE D65) a považuji jej rozhodně za přirozenější, žluté světlo mě hrozně uspává.

[Filip]

Doporučil bych koupit hliníkový U-profil (ca. 100 Kč/kg), očistit ho ho jarem a přeleštit jemným kartáčem na kov. Dokud se to neupatlá, tak taková úprava vypadá dost profi. Montáž LED lze provést šroubováním. Navrhuji jednotné stříbrné šrouby inbus M3 a k tomu M3 strojní závitník (< 100 Kč), i když s trochou síly by to šlo asi i bez něj.

Např. Ferona - hliníkové profily.

[Filip]

Kromtoho jde o investici do neželezných kovů... vývoj ceny Al

[Filip]

A ještě jedna poznámka: nechci nikomu dělat reklamu, ale existují i jiní dodavatelé součástek než GME, například TME (http://www.tme.eu/en/), Mouser (http://cz.mouser.com/Home.aspx). Pro větší nákupy se určitě vyplatí porovat nabídky.

[gtz]

Co takto zajít někam na šrotiště a koupit pár starých PC zdrojů. V těch bývá dostatek chladičů. Také jsem to takto párkrát dělal a cena za celý zdroj byla skoro symbolická.

[Kvakor]

A nejen ze zdrojů, jdou použít i některé chladiče z CPU, obzvlášť pokud vám zbydou po upgrade. Například dodnes mám v jednom zesilovači na koncové dvojci IO jako chlazení přišroubované poloviny chladiče pro SktA (mám dokonce pocit, že to byla boxovaná verze pro starší AthlonyXP) a v jiném je dokonce téměř kompletní chladič pro Skt370 včetně větráčku

[gtz]

vynikající na toto byly chladiče od Intelu. Ten větráček byl velice tichý a když se mu snížilo napětí na 8V pak ho nebylo slyšet skoro vůbec. Já jsem ho použil na chlazení tranzistorů, které jsem měl v měniči.

[PepaSFI]

nevím jaký je současný stav ale před časem se dal koupit chladič v metráži normálně ve Feroně. Tuším to byly asi 1.5 nebo 2 metry dlouhé štangle k rozřezání dle libosti. Určitě bude k mání U profil jak už někteří zmínili, případně dát dva do sebe. Ǔzký do širšího a přes teplovodivou pastu sešroubovat.

[Zdeněk Burda]

Jsou speciálky co prodávají hliníkové profily, které řežou na míru. Věžím, že tam by se toho také dost zajímavého našlo. Zkusil bych třeba alupa.cz
