Grafické programy v Qt 4 - 6 (WebKit, Phonon, taby, modálnost oken)

30. 4. 2009 | David Watzke | Programování | 10977×

V tomto díle si ukážeme použití WebKitu ve webovém prohlížeči s taby a použití Phononu v jednoduchém přehrávači zvuku. Také si řekneme, jak z programu vyvolat další okno a co je to modálnost oken.

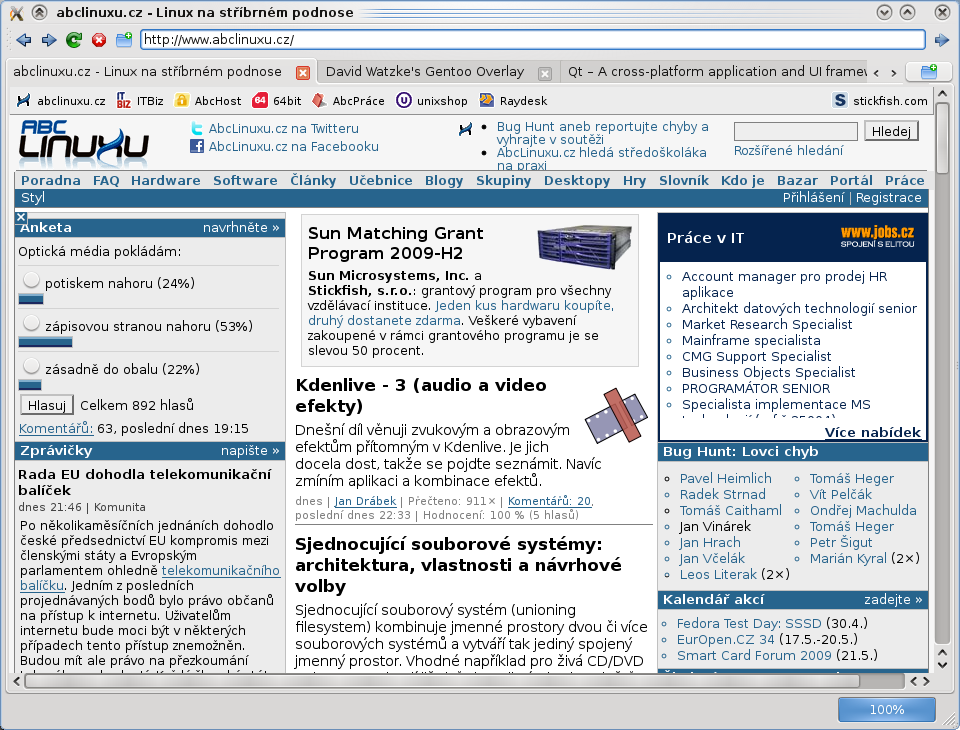

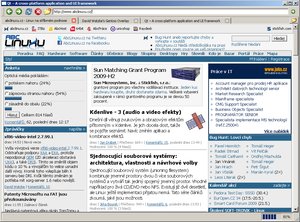

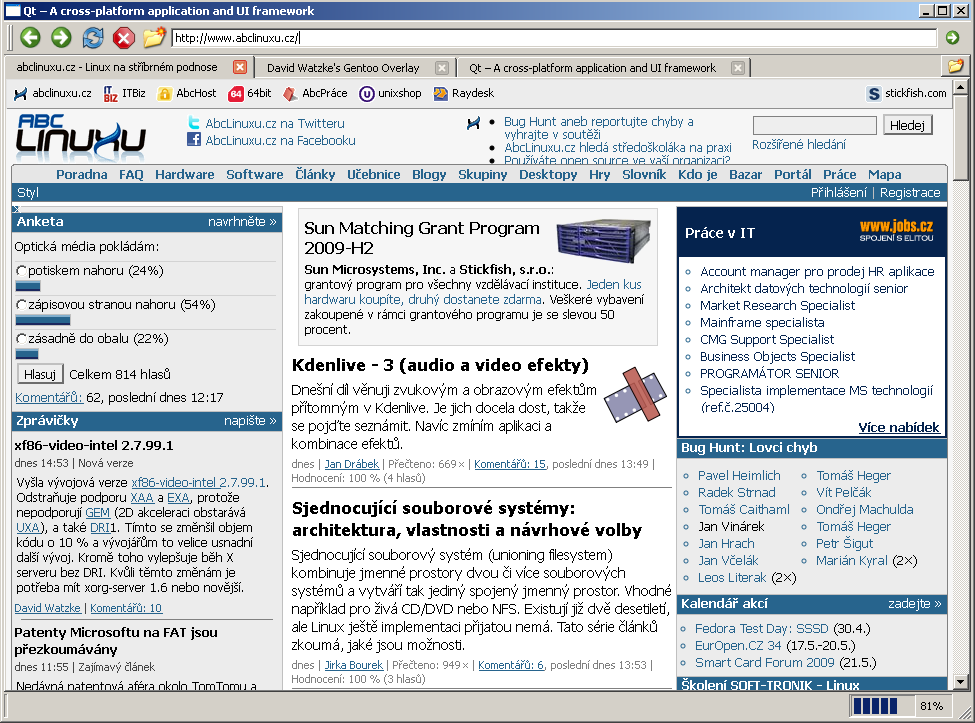

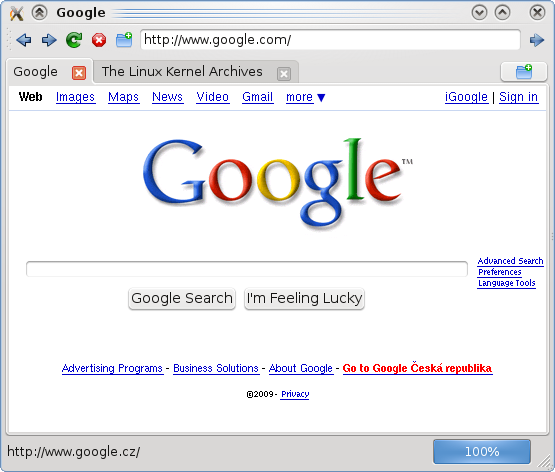

Webový prohlížeč (WebKit a taby)

WebKit je framework pro vykreslování HTML, jehož port je v Qt dostupný od verze 4.4.

Qt poskytuje widget QWebView, což je z uživatelského hlediska prostor pro vykreslení webové stránky. Když jej propojíme s několika málo ovládacími prvky, tak získáme relativně schopný webový prohlížeč s podporou tabů a sotva dvěma sty řádky kódu (viz níže). Pro představu: načtení stránky spočívá ve spuštění metody load() s argumentem URL.

Rozhraní s taby poskytuje třída QTabWidget, jejíž použití je celkem prosté. Do rozhraní se přidávají taby metodou addTab(), které se jako argument mj. předá widget, který bude na tabu zobrazený. Po zavolání metody setTabsClosable(true) lze taby i zavírat. Obsluhu zavření musíte poskytnout vy sami. K dispozici máte signál tabCloseRequested() s indexem jako argument. Ten tedy napojíte na váš slot, který se postará o korektní zničení tabu na daném indexu. Odstranění tabu obstarává metoda removeTab(), která však nesmaže widget, který na tabu byl zobrazený, takže ve většině případů je lepší smazat tento widget, což rovněž zapříčiní zavření tabu. Přepínání tabů funguje i bez zásahů, ale v případě potřeby lze obsloužit reakcí na signál currentChanged() s indexem nového tabu jako argument, čehož v ukázce využívám.

Při pročítání kódu si všimněte praktického použití QRegExp, o kterém jsme mluvili minule. Novinkou je zde odpojení signálů od slotů. Chceme-li jednoduše odpojit všechno, co je napojené na signály widgetu, můžeme zavolat buď metodu daného widgetu:

widget->disconnect()

nebo statickou metodu třídy QObject:

disconnect(widget, 0, 0, 0)

Pro více ukázek se podívejte do dokumentace k QObject::disconnect().

Při vytváření GUI projektu v Qt Creatoru nezapomeňte povolit modul QtWebKit nebo případně přidat do .pro souboru:

QT += webkit

To zajistí doplnění cest ke hlavičkovým souborům a linkování s knihovnami WebKitu.

browser.h: API.

#ifndef BROWSER_H
#define BROWSER_H

#include <QMainWindow>
#include <QUrl>

class QLabel;
class QLineEdit;
class QProgressBar;
class QTabWidget;
class QWebView;

class Browser : public QMainWindow
{
	Q_OBJECT

public:
	Browser(QWidget *parent = 0);

private:
	QLabel* statusLabel;
	QLineEdit* urlBar;
	QProgressBar* loading;
	QTabWidget* tabs;
	// "web" je widget poskytující webový prohlížeč
	QWebView* web;

private slots:
	void addNewTab();
	void tabChanged(int);
	void closeTab(int);
	void setLoadingStatus(bool);

	void loadUrl();
	void setUrl(QUrl);
	void changeTitle(QString);

	void goBack();
	void goForward();
	void reload();
	void stop();
};

#endif // BROWSER_H

browser.cpp: Z důvodu přehlednosti jsem navrhl GUI ručně, místo použití Designeru, který by mi v tomto případě práci ani příliš neusnadnil. Novinkou je zde použití qobject_cast místo static_cast pro přetypování. qobject_cast se chová podobně jako dynamic_cast v C++, ale má několik výhod; například nepotřebuje RTTI. Funguje pouze na objekty, které přímo či nepřímo dědí QObject a jsou deklarovány s makrem Q_OBJECT.

#include "browser.h"

#include <QAction>
#include <QKeySequence>
#include <QLabel>
#include <QLineEdit>
#include <QProgressBar>
#include <QPushButton>
#include <QRegExp>
#include <QStatusBar>
#include <QStyle>
#include <QTabWidget>
#include <QToolBar>
#include <QWebView>

Browser::Browser(QWidget *parent)
	: QMainWindow(parent), web(0)
{
	// vytvoříme widgety:
	// políčko pro URL
	urlBar = new QLineEdit;
	// rozhraní s taby
	tabs = new QTabWidget;
	// tlačítko napravo od tabů pro vytvoření nového
	QPushButton* newTabBtn = new QPushButton(style()->standardIcon(QStyle::SP_FileDialogNewFolder), "", tabs);
	// text ve stavovém řádku
	statusLabel = new QLabel;
	// průběh načítání stránky ve stavovém řádku
	loading = new QProgressBar;
	// panel nástrojů (obsahující ovládací prvky prohlížeče)
	QToolBar* toolBar = addToolBar(tr("Controls"));

	// přidáme akce do panelu nástrojů a rovnou je napojíme na sloty
	toolBar->addAction(style()->standardIcon(QStyle::SP_ArrowBack), tr("Back"), this, SLOT(goBack()));
	toolBar->addAction(style()->standardIcon(QStyle::SP_ArrowForward), tr("Forward"), this, SLOT(goForward()));
	toolBar->addAction(style()->standardIcon(QStyle::SP_BrowserReload), tr("Reload"), this, SLOT(reload()));
	toolBar->addAction(style()->standardIcon(QStyle::SP_BrowserStop), tr("Stop"), this, SLOT(stop()));
	// uložíme si ukazatel akce pro vytvoření nového tabu
	QAction* actionAddTab = toolBar->addAction(style()->standardIcon(QStyle::SP_FileDialogNewFolder),
						   tr("New tab"), this, SLOT(addNewTab()));
	// a přiřadíme jí klávesovou zkratku
	actionAddTab->setShortcut(QKeySequence("Ctrl+T"));
	// přidáme adresní řádek
	toolBar->addWidget(urlBar);
	toolBar->addAction(style()->standardIcon(QStyle::SP_CommandLink), tr("Go"), this, SLOT(loadUrl()));

	// propojíme tlačítko pro přidání tabů
	connect(newTabBtn, SIGNAL(clicked()), this, SLOT(addNewTab()));

	// reakce na změnu aktuálního tabu
	connect(tabs, SIGNAL(currentChanged(int)), this, SLOT(tabChanged(int)));
	// reakce na zavření daného tabu
	connect(tabs, SIGNAL(tabCloseRequested(int)), this, SLOT(closeTab(int)));
	// reakce stisknutí Enteru v adresním řádku
	connect(urlBar, SIGNAL(returnPressed()), this, SLOT(loadUrl()));

	// přidáme tlačítko vedle tabů
	tabs->setCornerWidget(newTabBtn);
	// povolíme přesouvání tabů
	tabs->setMovable(true);

	// nastavíme pevnou šířku ukazateli průběhu
	loading->setFixedWidth(100);

	// nastavíme hlavnímu oknu:
	// hlavní widget (rozhraní s taby)
	setCentralWidget(tabs);
	// a stavový řádek
	setStatusBar(new QStatusBar);
	// popisek ve stavovém řádku nebude zvětšovat okno
	statusBar()->setSizePolicy(QSizePolicy::Ignored, QSizePolicy::Preferred);
	// přidáme do stavového řádku popisek
	statusBar()->addWidget(statusLabel);
	// a ukazatel průběhu
	statusBar()->addPermanentWidget(loading);

	// vytvoříme první tab
	addNewTab();
	// nastavíme do adresního řádku adresu abclinuxu
	urlBar->setText("http://www.abclinuxu.cz");
	// a stránku načteme
	loadUrl();

	// nastavíme výchozí velikost okna
	resize(950, 700);
}

// vytvoří nový tab
void Browser::addNewTab()
{
	// přidáme tab
	int index = tabs->addTab(new QWebView, tr("New tab"));

	// pokud máme víc než 1 tab,
	if(tabs->count() > 1)
	{
		// přepneme se na tab nově vytvořený
		tabs->setCurrentIndex(index);
		// a povolíme zavírání tabů
		tabs->setTabsClosable(true);
	}

	// vyprázdníme adresní řádek
	urlBar->setText("");
	// vynulujeme ukazatel průběhu načítání
	loading->reset();
	// nastavíme titulek okna
	setWindowTitle("WebKit browser");
}

void Browser::tabChanged(int index)
{
	// pokud si zavřeme poslední tab, dostaneme index o hodnotě -1
	// a k tomu by nemělo dojít, takže v debug. verzi shodíme program
	Q_ASSERT(index >= 0);
	// v obyčejné verzi se problém pokusíme obejít přidáním nového tabu
	if(index < 0)
	{
		addNewTab();
		return;
	}

	if(web)
	{
		// odpojíme tab ze kterého přepínáme od GUI slotů (viz níže)
		disconnect(web, SIGNAL(urlChanged(QUrl)), this, SLOT(setUrl(QUrl)));
		disconnect(web, SIGNAL(titleChanged(QString)), this, SLOT(changeTitle(QString)));
		disconnect(web, SIGNAL(loadProgress(int)), loading, SLOT(setValue(int)));
		disconnect(web, SIGNAL(loadFinished(bool)), this, SLOT(setLoadingStatus(bool)));
		disconnect(web->page(), SIGNAL(linkHovered(QString,QString,QString)), statusLabel, SLOT(setText(QString)));
	}

	// získáme prohlížeč aktuálního tabu
	web = qobject_cast<QWebView*>( tabs->widget(index) );

	// a napojíme jej na GUI:
	// projeví změnu URL z prohlížeče do adresního řádku
	connect(web, SIGNAL(urlChanged(QUrl)), this, SLOT(setUrl(QUrl)));
	// nastaví titulek stránky jako titulek okna a tabu
	connect(web, SIGNAL(titleChanged(QString)), this, SLOT(changeTitle(QString)));
	// zobrazuje průběh načítání
	connect(web, SIGNAL(loadProgress(int)), loading, SLOT(setValue(int)));
	connect(web, SIGNAL(loadFinished(bool)), this, SLOT(setLoadingStatus(bool)));
	// když kurzor najede na odkaz, zobrazíme jeho cíl ve stavovém řádku
	connect(web->page(), SIGNAL(linkHovered(QString,QString,QString)), statusLabel, SLOT(setText(QString)));

	// načteme správnou adresu do adresního řádku
	setUrl(web->url());
	// vyprázdníme text ve stavovém řádku
	statusLabel->setText("");
        // změníme titulek okna
        setWindowTitle(tabs->tabText(tabs->currentIndex()));
}

// zavře tab s daným indexem
void Browser::closeTab(int index)
{
	// v případě, že zavíráme aktuální tab, nastavíme web na 0, aby se tabChanged() nepokoušelo
	// odpojovat neexistující widget
	if(tabs->widget(index) == web)
		web = 0;

	// smazání widgetu zavře tab
	delete tabs->widget(index);

	// pokud po zavření akt. tabu zbyl už jen jeden, zakážeme jeho zavření
	if(tabs->count() < 2)
		tabs->setTabsClosable(false);
}

// informuje ve stavovém řádku o úspěšnosti načtení stránky
void Browser::setLoadingStatus(bool ok)
{
	QString text = tr("OK");
	if(!ok) text = tr("Loading failed");
	statusLabel->setText(text);
}

// načte adresu zadanou v adresním řádku
void Browser::loadUrl()
{
	QString url = urlBar->text();

	// pokud daná adresa neobsahuje protokol, předpokládáme http://
	if(!url.contains(QRegExp("^[a-z]+://")))
		url.prepend("http://");

	// načteme připravenou adresu
	web->load(QUrl(url, QUrl::TolerantMode));
}

// nastaví dané URL do adresního řádku
void Browser::setUrl(QUrl url)
{
	// z URL odstraníme přihlašovací informace
	urlBar->setText(url.toString(QUrl::RemoveUserInfo));
}

// nastaví titulek okna a aktuálního tabu
void Browser::changeTitle(QString title)
{
	if(title.isEmpty())
		title = web->url().toString(QUrl::RemoveUserInfo);

	setWindowTitle(title);
	tabs->setTabText(tabs->currentIndex(), title);
}

// "Zpět" v prohlížeči
void Browser::goBack()
{
	web->back();
}

// "Vpřed" v prohlížeči
void Browser::goForward()
{
	web->forward();
}

// "Obnovit" v prohlížeči
void Browser::reload()
{
	web->reload();
}

// "Stop" v prohlížeči
void Browser::stop()
{
	web->stop();
}

Zdrojáky si můžete stáhnout v archívu browser.tar.bz2.

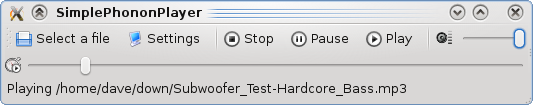

Přehrávač zvuku (Phonon, modálnost oken)

Phonon je multiplatformní multimediální framework, který umožňuje přehrávat multimédia přes různé enginy, jako je Xine a GStreamer. Byl vyvinut pro použití v KDE 4 a Qt jej obsahuje od verze 4.4. Phonon pro KDE 4 je kompatibilní s tím, který je součástí Qt, takže pokud máte KDE 4, tak do .pro souboru přidejte kromě

QT += phonon

což zajistí linkování s tímto modulem, navíc ještě

INCLUDEPATH += /usr/include/KDE

Tímto umožníte chod vašeho Qt programu, který používá Phonon, uživatelům KDE 4 (na unixech).

Základní použití Phononu pro přehrávání zvuku je velice jednoduché. Stačí si vytvořit objekt reprezentující zvukový výstup (Phonon::AudioOutput), objekt pro samotné přehrávání (Phonon::MediaObject) a následně tyto dva objekty propojit pomocí Phonon::createPath(). Teď už jen předáme objektu pro přehrávání nějaké URL pomocí setCurrentSource() a můžeme zavolat play() pro zahájení přehrávání. Tolik tedy k Phononu.

Když chcete za běhu programu zobrazit okno (např. dialog s nastavením), postup je podobný jako při zobrazování hlavního okna metodou QWidget::show(). Teď před námi ovšem stojí jedno rozhodnutí: bude naše okno modální? Modální okno blokuje přístup k ostatním oknům programu, zatímco nemodální se otevře jako nezávislé okno, obvykle s vlastní položkou v pruhu úloh na panelu. Tato vlastnost se nastavuje metodou setWindowModality() a dává smysl pochopitelně jen u oken. Modálnost se rozděluje na dvě varianty, buď okno blokuje přístup k celému programu (výchozí chování) nebo jen k rodičovskému oknu.

Často se místo běžného okna (QWidget) hodí použít dialog (QDialog), jehož použití uvidíte v následující ukázce, kde nám poslouží jako dialog s nastavením. Existuje několik možností jak dialog zobrazit:

Metoda (slot)	Modálnost	Okamžitý return
show()	respektuje nastavení, výchozí = nemodální	ano
exec()	vynutí modální dialog	ne, vrací návratovou hodnotu
open()	vynutí modální dialog blokující rodičovské okno	ano

Jaký režim tedy používat - modální, nebo nemodální? Je to na vás. Vhodné je rozhodnout se na základě účelu daného dialogu. Pokud jde o velice jednoduchý dialog, jako třeba ten v mé ukázce, tak tam asi modálnost nikomu vadit nebude, ale pokud půjde třeba o rozsáhlejší dialog s nastavením, které bude možné aktivovat tlačítkem "Použít", potom stojí za zvážení použití nemodální okno. Důvod, proč někteří programátoři používají modální okna i tam, kde se přiliš nehodí, může být fakt, že nemodální jsou trochu složitější na naprogramování, jelikož slot pro zobrazení okna ihned vrací a programátor musí sám hlídat, aby stejný dialog nebylo možné vyvolat dvakrát. Rozdíl si můžete prohlédnout v ukázce obsažené v dokumentaci.

main.cpp: Nastavíme název programu a organizace (nebo doménu) kvůli nastavení (QSettings) a Phononu, který to vyžaduje pro D-Bus.

#include <QApplication>
#include "player.h"

int main(int argc, char *argv[])
{
	QApplication a(argc, argv);
	a.setApplicationName("SimplePhononPlayer");
	a.setOrganizationDomain("watzke.cz");

	Player w;
	w.setWindowTitle(a.applicationName());
	w.show();

	return a.exec();
}

player.h: API.

#ifndef PLAYER_H
#define PLAYER_H

#include <QMainWindow>
#include <QSettings>
#include <Phonon/AudioOutput>
#include <Phonon/MediaObject>
class QLabel;

using namespace Phonon;

class Player : public QMainWindow
{
	Q_OBJECT

public:
	Player(QWidget *parent = 0);
	~Player();

private:
	AudioOutput* ao;
	MediaObject* mo;

	QLabel* statusLabel;
	QSettings settings;

private slots:
	void openSettings();
	void playFile();
	void setStatusMessage(Phonon::State, Phonon::State);
};

#endif // PLAYER_H

player.cpp: Zde je novinkou použití makra Q_UNUSED. Nestojí za tím žádná věda, slouží to čistě jen k umlčení kompilátoru, který by si jinak stěžoval na nevyužitou proměnnou, které díky tomuto můžete nastavit smysluplný název.

#include "player.h"
#include "settings.h"

#include <QFileDialog>
#include <QLabel>
#include <QToolBar>
#include <QStatusBar>
#include <QStyle>

#include <Phonon/VolumeSlider>
#include <Phonon/SeekSlider>

Player::Player(QWidget *parent)
	: QMainWindow(parent)
{
	// vytvoříme zvukový výstup,
	ao = new AudioOutput(this);
	// objekt pro přehrávání multimédií
	mo = new MediaObject(this);
	// a propojíme je spolu
	Phonon::createPath(mo, ao);

	// vytvoříme a naplníme panel nástrojů
	QToolBar* toolBar = addToolBar(tr("Controls"));
	toolBar->addAction(style()->standardIcon(QStyle::SP_DialogOpenButton),
			   tr("Select a file"), this, SLOT(playFile()));
	toolBar->addAction(style()->standardIcon(QStyle::SP_ComputerIcon),
			   tr("Settings"), this, SLOT(openSettings()));
	toolBar->addSeparator();
	toolBar->addAction(style()->standardIcon(QStyle::SP_MediaStop),
			   tr("Stop"), mo, SLOT(stop()));
	toolBar->addAction(style()->standardIcon(QStyle::SP_MediaPause),
			   tr("Pause"), mo, SLOT(pause()));
	toolBar->addAction(style()->standardIcon(QStyle::SP_MediaPlay),
			   tr("Play"), mo, SLOT(play()));
	toolBar->addSeparator();
	// přidáme widget pro ovládání hlasitosti, který Phonon nabízí
	toolBar->addWidget(new VolumeSlider(ao));
	// vynutíme si text vedle ikon
	toolBar->setToolButtonStyle(Qt::ToolButtonTextBesideIcon);

	// jako hlavní widget nastavíme posuvník, který je součástí Phononu
	setCentralWidget(new SeekSlider(mo));

	// vytvoříme stavový řádek
	setStatusBar(new QStatusBar);
	// a na něm textovou oblast pro zobrazování informací
	statusBar()->addWidget(statusLabel = new QLabel(tr("Idle")));
	// dlouhé hlášky ve stavovém řádku nebudou roztahovat okno
	statusBar()->setSizePolicy(QSizePolicy::Ignored, QSizePolicy::Preferred);
	// skryjeme úchyt pro změnu velikosti okna
	statusBar()->setSizeGripEnabled(false);

	// změna stavu přehrávání vyvolá zobrazení patřičné informace
	connect(mo, SIGNAL(stateChanged(Phonon::State,Phonon::State)),
		this, SLOT(setStatusMessage(Phonon::State,Phonon::State)));

	// nastavíme výchozí velikost okna na doporučené hodnoty
	resize(sizeHint());

	// obnovíme geometrii okna; pokud není uložená, použijeme aktuální (žádná změna)
	restoreGeometry(settings.value("geometry", saveGeometry()).toByteArray());
}

Player::~Player()
{       // pokud je nastavené zapamatování geometrie okna, uložíme ji, jinak záznam smažeme
	if(settings.value("Settings/rememberGeometry", false).toBool())
		settings.setValue("geometry", saveGeometry());
	else
		settings.remove("geometry");
}

// otevře okno s nastavením
void Player::openSettings()
{
	// vytvoříme okno
	Settings window(settings);
	// vynutíme modálnost a zobrazíme okno
	window.exec();
}

// spustí přehrávání zvoleného souboru
void Player::playFile()
{
	QString fileName = QFileDialog::getOpenFileName(this, tr("Select an audio file"));

	if(fileName.isEmpty())
		return;

	mo->setCurrentSource(fileName);
	mo->play();
}

// nastaví informaci o stavu do stavového řádku
void Player::setStatusMessage(Phonon::State newState, Phonon::State prevState)
{
	Q_UNUSED(prevState);

	QString status;

	switch(newState)
	{
	case Phonon::LoadingState:
		status = tr("Loading") + "...";
		break;
	case Phonon::StoppedState:
		status = tr("Stopped");
		break;
	case Phonon::PlayingState:
		status = tr("Playing ") + mo->currentSource().fileName();
		break;
	case Phonon::BufferingState:
		status = tr("Buffering") + "...";
		break;
	case Phonon::PausedState:
		status = tr("Paused");
		break;
	case Phonon::ErrorState:
		status = tr("Error: ") + mo->errorString();
		break;
	default:
		break;
	}

	if(!status.isEmpty())
	{
		statusLabel->setText(status);
		// když uživatel najede kurzorem na informaci, zobrazí se mu v tooltipu,
		// což se může hodit, když se informace nevejde do okna celá
		statusLabel->setToolTip(status);
	}
}

settings.h: API.

#ifndef SETTINGS_H
#define SETTINGS_H

#include <QDialog>
#include <QSettings>

class QCheckBox;

class Settings : public QDialog
{
	Q_OBJECT

public:
	Settings(QSettings& settings);

private:
	QSettings* m_settings;
	QCheckBox* geometryCb;

protected:
	void accept();
};

#endif // SETTINGS_H

settings.cpp:

#include "settings.h"

#include <QCheckBox>
#include <QDialogButtonBox>
#include <QVBoxLayout>

Settings::Settings(QSettings& settings)
{
	// uložíme si ukazatel na instanci objektu s nastavením
	m_settings = &settings;

	// vytvoříme zaškrtávací pole
	geometryCb = new QCheckBox(tr("Remember main window's geometry"));
	// a std. dialogová tlačítka,
	QDialogButtonBox* dialogButtons = new QDialogButtonBox;
	// konkrétně "OK" a "Zrušit"
	dialogButtons->setStandardButtons(QDialogButtonBox::Ok|QDialogButtonBox::Cancel);

	// propojíme signály tlačítek s patřičnými sloty
	connect(dialogButtons, SIGNAL(accepted()), this, SLOT(accept()));
	connect(dialogButtons, SIGNAL(rejected()), this, SLOT(reject()));

	// vytvoříme rozložení ovl. prvků
	QVBoxLayout* layout = new QVBoxLayout(this);
	layout->addWidget(geometryCb);
	layout->addWidget(dialogButtons);

	// zaškrtávací pole odráží aktuální hodnotu nastavení
	if(m_settings->value("Settings/rememberGeometry", false).toBool())
		geometryCb->setChecked(true);

	// titulek okna
	setWindowTitle(tr("Settings"));
}

// uloží nastavení a zavře dialog
void Settings::accept()
{
	m_settings->setValue("Settings/rememberGeometry", geometryCb->isChecked());
	done(QDialog::Accepted);
}

Zdrojáky si můžete stáhnout v archívu okna.tar.bz2.

Závěr

V příštím díle si ukážeme, jak vytvářet překlady programů a jak k programům přibalit různá data (např. obrázky, zvuky, atp.).



Komentáře

[Petr Bravenec]

 Geniální. S Qt si hraju už dlouho a oceňuji, že mi někdo strčí pod nos takovou studnici nápadů. Tahat tyhle věci někde ze zdrojáků hotových aplikací je únavné - tady mám nápad přímo a bez příkras

[mirec]

Keď sme pri webkite minule som sa hral s webkitom .. a podarilo sa mi napísať browser s podporou ARGB ;) Celkom sranda cez web s polopriehľadným pozadím stránky vidieť plochu ;)

[Jan Molič]

Děkuji za výborný článek! Přesně tohle jsou ta počáteční "nakopnutí", která člověk ocení, když má začít v něčem programovat a naprosto se v tom neorientuje.

[David Watzke]

Díky. Jsem rád, že se líbí. Snažím se vybírat užitečný věci.

[Martin Stiborský]

Fakt skvělý seriál. Dík za vysvětlení "modálnosti". Hned využiji.

[mirec]

Tá modálnosť je geniálna vec. Teda presne povedané to, že exec sa vráti do funkcie až po zatvorení okna .. na jednoduchšie dialógy veľmi efektívne a hlavne nezablokuje main loop.

[Jardík]

A co třeba někdy CSS skinování widgetů ...

[David Watzke]

To je dobrej nápad, někdy o tom napíšu.
