Jednoduché formáty souborů (NetPBM, Dot, PCAP…)

5.4.2021 19:15 | Přečteno: 3784× | Linux | | poslední úprava: 3.5.2021 02:55

Představíme si formáty souborů vhodné pro rychlé bastlení - zpracování obrazu, ladění datových struktur a síťovou komunikaci. Hlavní zajímavostí je jejich čtení a zápis pomocí ad-hoc skriptů bez použití externích knihoven.

Jedná se o přepis mé přednášky ze Smrště 2018. Z různých ostatních přednášek existují záznamy, třeba se vám budou líbit.

Bitmapový formát Netpbm

Formát obrázků Netpbm vypadá takto:

P5
# libovolné množství komentářů
# každá řádka uvozena vězením
šířka výška
255
surová bitmapová data

Číslo za P na prvním řádku udává formát bitmapových dat, číslo před daty udává rozsah (barevnou hloubku), prakticky vždy chcete 255 (1 bajt na pixel, resp. na barevnou složku u barevného obrázku). Zajímavé formáty bitmapových dat jsou:

• P2 - černobílý obrázek, bitmapová data jsou čísla v ASCII (0 - černá, 255 - bílá) oddělená libovolným množstvím bílých znaků.
• P3 - barevný obrázek, bitmapová data jsou čísla v ASCII oddělená libovolným množstvím bílých znaků, postupně RGB složky jednotlivých pixelů
• P5 - černobílý obrázek, bitmapová data jsou surové bajty
• P6 - barevný obrázek, bitmapová data jsou surové bajty

Černobílé varianty se označují PGM (graymap), barevné PPM (pixmap).

Čtení

ASCII varianty se získají pomocí convert vstupní.png -compress none výstup.pgm (nebo ppm) a hodí se na grepování. Pár příkladů ze života:

• Varování před bouřkou/deštěm: pokud se blíží déšť, chci být probuzen, abych šel uklidit prádlo sušící se na zahradě. Případně máme experiment, který se má spustit, když jde v okolí bouřka. Stáhneme aktuální nowcastingový obrázek radaru (wget), vyřízneme okolí místa, které nás zajímá (convert ... -crop 100x100+10+10 ...), ve výsledném souboru grepneme barvu odpovídající dešti, a pomocí Odorik API mi zazvoní telefon (opět wget). To celé na čtyřech řádcích shellu. A to je prý o varování před deštěm zájem jako o prémiovou službu .

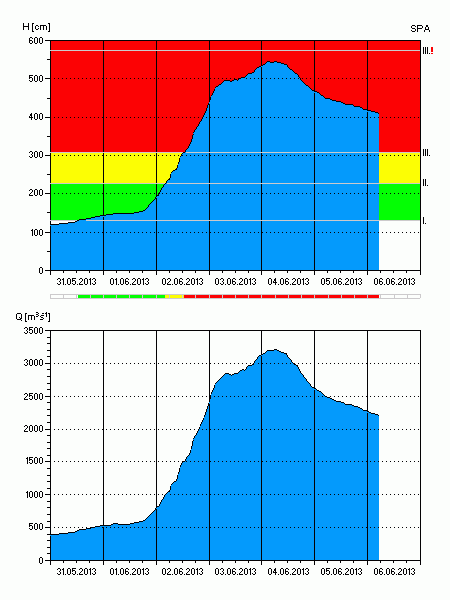

• Spočítání, kolik vody proteklo při povodni. Máme graf průtoku



  a chceme sečíst pixely s nějakou barvou. (přičemž barvu můžeme zjistit třeba tak, že ji v GIMPu nabereme kapátkem)

  $ convert VLCH.gif -crop 1000x131+0+330 -compress none out.pgm
  $ cat out.pgm | tr " " "\n" | grep 129 | wc -l
  13734

  Škoda, že mě tohle nenapadlo, když jsem psal odkazovaný komentář.

• Nechci, aby telefon zvonil, pokud jsem doma (pozná se podle WiFi SSID) a spím (což se pozná podle toho, že je tma). Jak poznat, že je tma?

  # grabneme jeden snímek z webkamery
  $ mplayer tv:// -tv device=/dev/video0 -vo jpeg -frames 1
  # zkonvertujeme ho na úžasný formát PGM
  $ convert 00000001.jpg -compress none out.pgm
  # spočítáme počet pixelů, které mají jas větší než 100
  $ cat out.pgm | tr " " "\n" | grep "^...$"|wc -l

  (a tohle funguje i pokud zalepíte kameru samolepkou, pokud je alespoň trochu průsvitná)

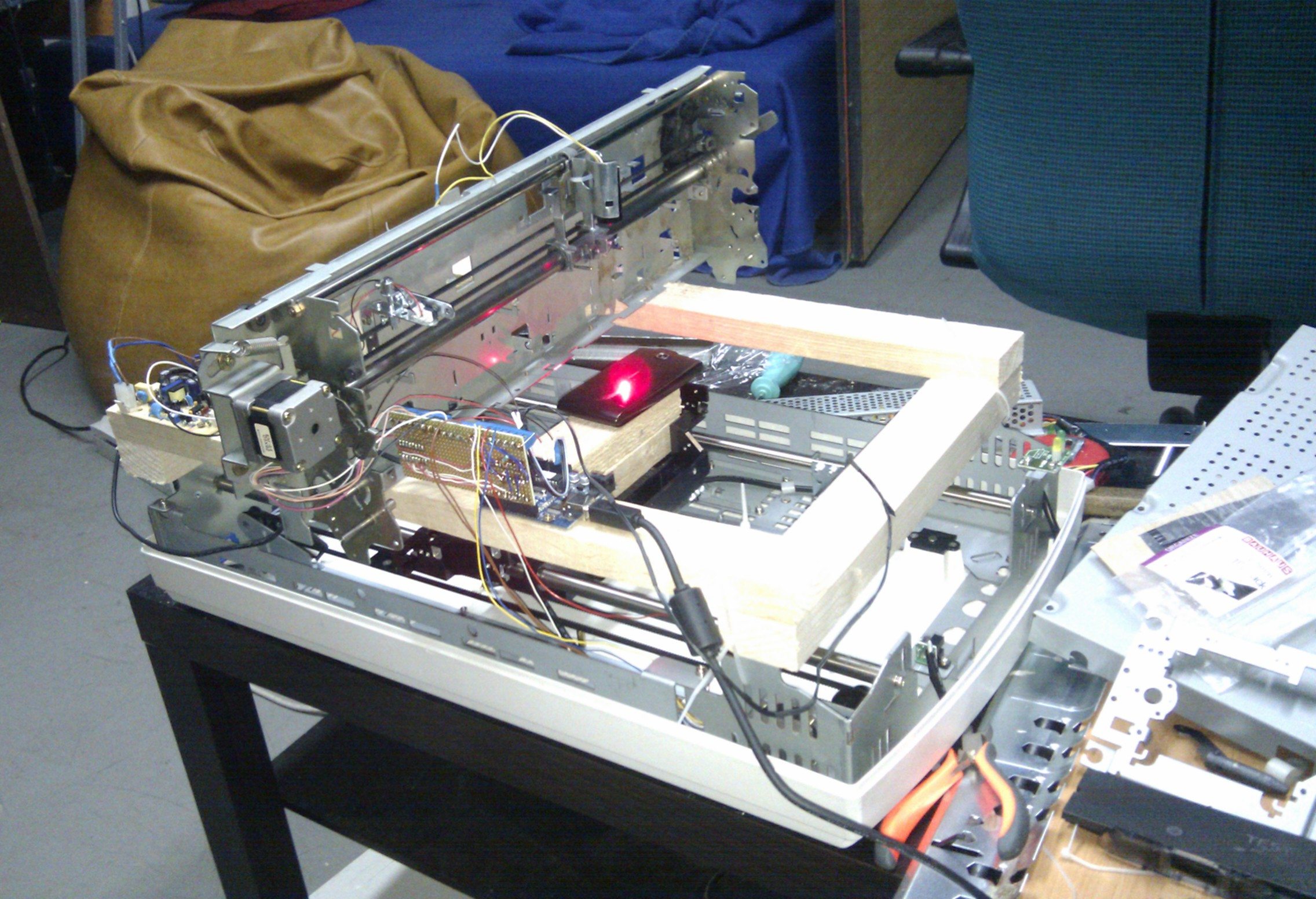

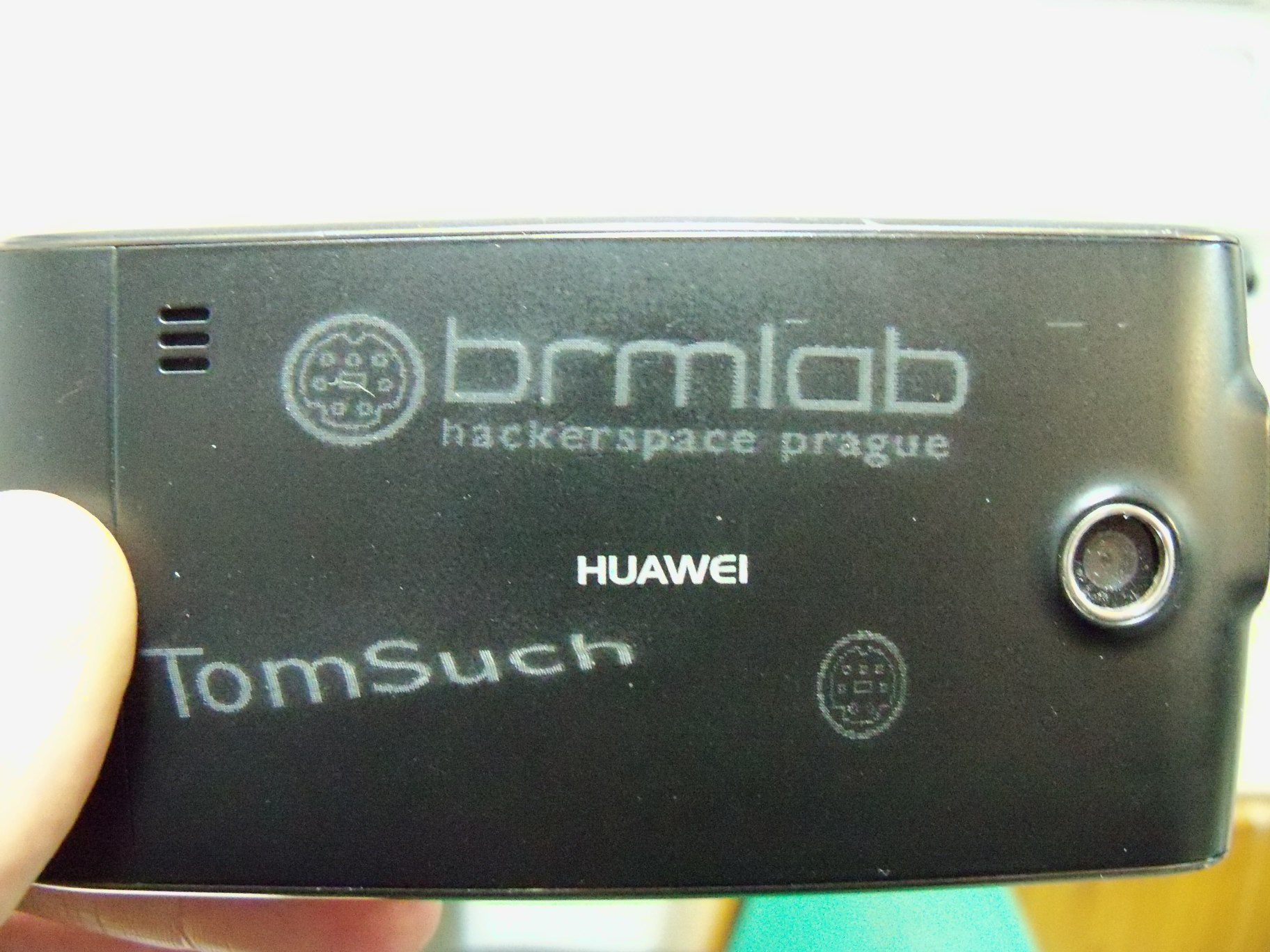

• Laserová gravírovačka ze skeneru a jehličkové tiskárny a laseru z projektoru. Shellový skript čte po řádcích černobílý obrázek a generuje příkazy „krok; zapnout laser; krok; vypnout laser“ podle toho, jestli je pixel černý nebo bílý. Tohle se dá zbastlit za pět minut.



  hele, byl rok 2011 a byl jsem lama. Co jste vy dělali když vám bylo 18?

Jediné trochu mrzuté je, že pokud chcete grepovat opravdu konkrétní RGB barvu, tak musíte sestavit regexp, který to bere po správně zarovnaných trojicích. Tohle by asi mohlo fungovat (rozdělí pixely na samostatné řádky):

$ cat out.ppm | sed -re "s/([0-9]+ [0-9]+ [0-9]+)/\1\n/g" | sed -re "s/^ //"

Zápis

Co se zápisu týče, tak tam se asi nejvíc hodí binární formáty (P5, P6), pro takové ty situace „mám v paměti pole a potřebuju ho vyklopit do souboru“. Jednoduše otevřeme soubor, vypíšeme do něj ty tři řádky (P5, velikost, 255) a pak do něj vyklopíme to pole. Můžeme přidat komentář.

Komprese

Pokud to dává smysl (tj. data mají nějakou strukturu, takže to jde komprimovat), je nejlepší soubor prohnat bzipem. Mnoho nástrojů (např. GIMP, ImageMagick…) ho i pak rozpozná a automaticky dekomprimuje a otevře. Kompresní poměr je podobný, někdy i lepší (!) než u PNG, které je na obrázky přímo specializované. Prý je to proto, že ačkoli má PNG lepší kódování (nebere to tupě po řádkách, ale umí se odvolat na předchozí řádky), tak má jako poslední krok obyčejné DEFLATE, které je podstatně horší než bzip2.

Zajímavé je, že některé obrázky se podstatně lépe komprimují otočené o 90° (resp. transponované) - pokud vám tedy záleží na účinnosti a rychlosti (!) komprese, stojí za to podívat se, jestli váš typický obrázek nemá například ve sloupcích podstatně podobnější data než v řádcích, a případně ho otočit. Třeba data z radaru se násobně líp komprimují podle azimutu (protože věci blízko u sebe jsou si samozřejmě velmi podobné) než podle vzdálenosti (kdy kompresor dostane celou scanline pokrývající stovky kilometrů a co pak s tím má jako dělat).

Farbfeld

Existuje ještě jednodušší formát farbfeld, který má pouze velikost a pak natvrdo RGBA 4*16bit hodnoty. To mi už přijde příliš omezené a navíc je to 16bit big endian, takže se s tím blbě pracuje a je to velké. Také není tolik podporovaný, PGM/PPM otevřete v Eye of GNOME, v GIMPu, v lecčems.

Video

Stejně jako PPM (syrové RGB pole) můžeme zpracovávat i video. ffmpeg podporuje formát rgb24 a raw kontejner. Nemá to vůbec žádnou hlavičku, takže rozlišení musíme předat ručně (a když se dám blbě, tak se rozbije synchronizace) a pak už čteme framy. Tady je třeba oneliner co vezme první frame z videa velkého 640x480 a uloží ho jako PPM .

$ (echo -ne "P6\n640 480\n255\n"; ffmpeg -i test.mkv -pix_fmt rgb24 -f rawvideo -y - | head -c $(( 640 * 480 * 3 )) ) > soubor.ppm

A takhle se zase ze souboru zpátky udělá video:

$ (while true; do tail -c $(( 640 * 480 * 3 )) soubor.ppm ; done) | ffmpeg -f rawvideo -pix_fmt rgb24 -s 640x480 -i - -y out.mkv

Audio

aplay žere surové samply, je vhodné mu říct formát a samplerate. Geiger counter v bashi:

$ while true; do if [ $(( $RANDOM % 200 )) -eq 1 ]; then echo -n "~"; else echo -n "                "; fi; done | aplay -r 16000 -f U8

(tilda a mezera jsou napsatelné znaky s nejvzdálenějším ASCII kódem)

WAV soubory jsou hlavička a pak následují samply. Pokud víte, v jakém jsou formátu (nejběžnější je signed int16 little endian), můžete začátek souboru přeskočit a číst rovnou ty samply.

Dot: grafy

Zejména pro ladění složitých datových struktur s hromadou ukazatelů se hodí dot. Vytvoříme následující soubor:

digraph{
a->b;
b->c;
c->d;
c->a;
}

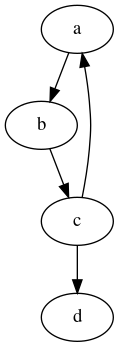

a spustíme dot -T png file.dot > file.png.

Dot automaticky rozhodí vrcholy aby se hrany nějak zásadně nekřížily a natahá definované šipky. Samozřejmě se to dá všechno různě formátovat, více viz Graphviz.

Dot jsem objevil náhodou při dělání úkolu do velmi drsného a poučného předmětu Datové struktury 1 a nevím, jak bych to bez něj odladil. Také jsem to použil při řešení jednoho CTF, kde byly soubory, které se navzájem na sebe různě odkazovaly. A někteří ISP to prý používají pro generování mapy své sítě.

PCAP: síť

pcap je formát, ve kterém se ukládají záznamy síťového provozu - používá ho například tcpdump a Wireshark (ten už tedy používá vylepšení pcapng, ale pcap samozřejmě stále umí). Je také překvapivě jednoduchý, na začátku je nějaká celkem nezajímavá hlavička (pcap_hdr_t) a pak je vždycky hlavička paketu (pcaprec_hdr_t, obsahuje jeho délku) a následuje přímo ten paket. Pakety takhle můžete snadno číst (osobně jsem třeba takhle implementoval mergování paketů z několika zdrojů do jednoho pcap souboru) i generovat (normálně si zkopírujte paket a nahrazujte v něm data, a na checksum se vykašlete, různé tsharky a spol. to sežerou i když nesedí).
