Výměna krytu u Nokia 6131

14.10.2012 20:46 | Přečteno: 3684× | Nezařaditelné | poslední úprava: 14.10.2012 20:46

Takže tady je slibované pokračování mého minulého zápisku. Blog jsem původně chtěl napsat mnohem dříve, ale nějak jsem na to zapomněl. Přišel mi náhradní kryt na Nokii 6131, takže se vrhněme na jeho výměnu.

Předmluva

Ti, co četli můj minulý zápisek mohou přeskočit. Bylo nebylo, jednoho dne se mi po pádu rozbila moje Nokia 6131, která mi věrně sloužila už šestým rokem.

Samotnému pádu jsem příliš pozornosti nevěnoval, už mi několikrát dříve upadla a přežila bez problémů. A teď to bylo jen z malé výšky a na koberec… Dokonce přežila i kompletní vytopení, kdy jsem si v kempu nabíjel mobil na poličce v umývárně, a nějaký blbec poličku kompletně naplnil vodou a mýdlem – telefon byl ve vodě zhruba z poloviny potopený po blíže neurčenou dobu. To sice způsobilo dočasné problémy, ale po pozdějším rozebrání a vymytí lihem se vše vrátilo k normálu.

Tentokrát se to ale neustál zadní kryt. Začalo se to projevovat občasným nefungováním sluchátka a občasným fungováním mikrofonu (ten opravdu spíše nefungoval, než fungoval). Chvíli mi trvalo, než jsem zjistil, že je to tím, že kryt kvůli prasklině zcela nedoléhá… Protože šlo o mobil již dost starý, rozhodl jsem se pořídit nějaký smartfoun, o čemž byl můj minulý zápisek. Zároveň jsem si ale objednal kompletní náhradní kryt – telefon jsem měl docela rád a chtěl jsem ho mít jako rezervu + jsem nedávno kupoval novou baterii.

Teď ale už k samotné výměně…

Výměna krytu

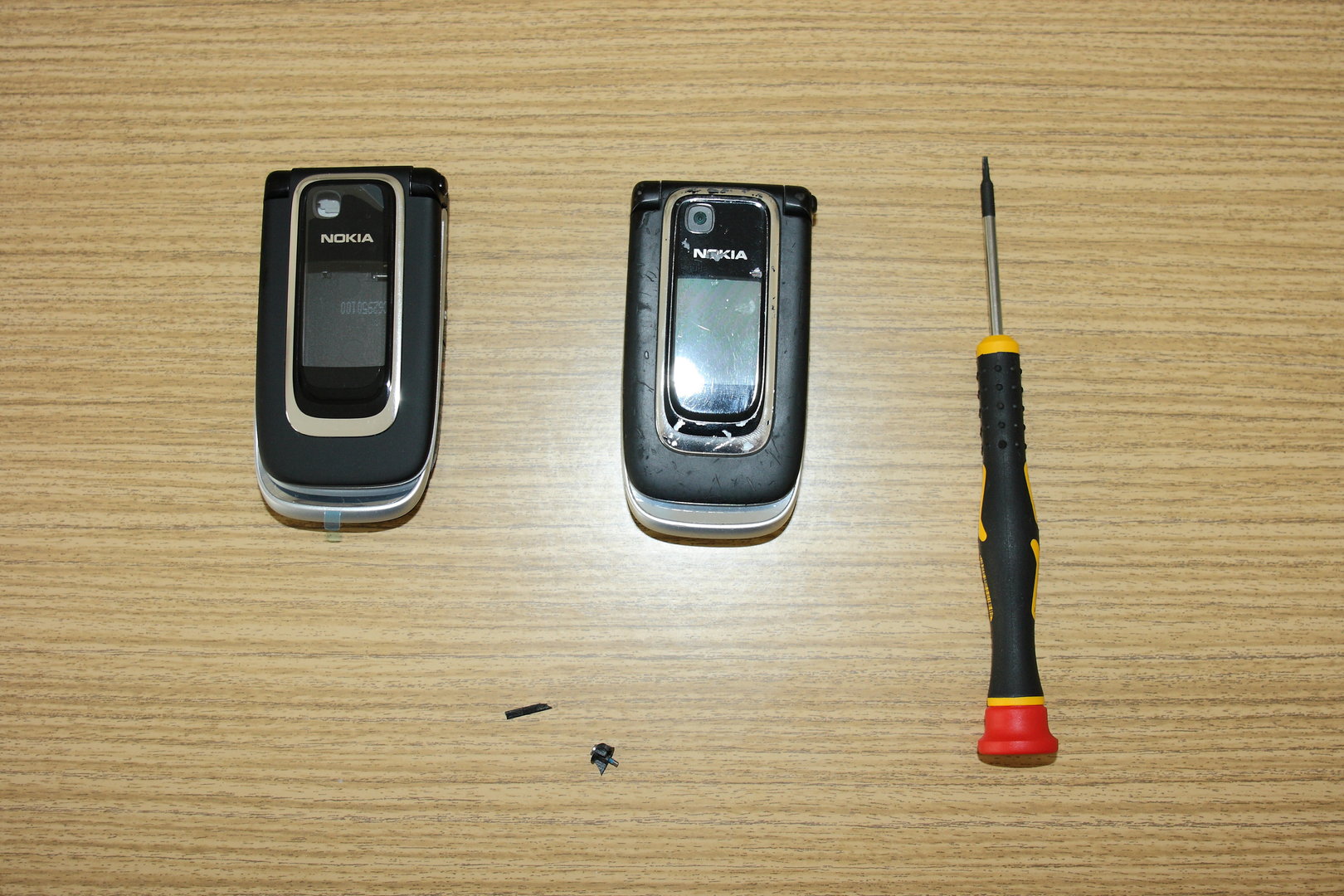

Nový kryt vlevo, ošoupaný mobil vpravo. Dole úlomky starého krytu. Úplně vpravo je šroubovák typu „šesticípá hvězda.“ U mobilu jsou dva rozměry tohoto typu šroubu – 2 šroubky držící zadní kryt, a jeden mírně větší šroubek držící PCB. Šroubovák je na ten větší šroubek, ale pomocí pilníku jsem ho upravil tak, že sedí na oba.

Zajímavost na okraj – ačkoliv je mobil poškrábaný po šesti letech denního nošení v kapse spolu s klíči, na skle samotném jsou jen dvě menší rýhy (+ spousta hňápanců).

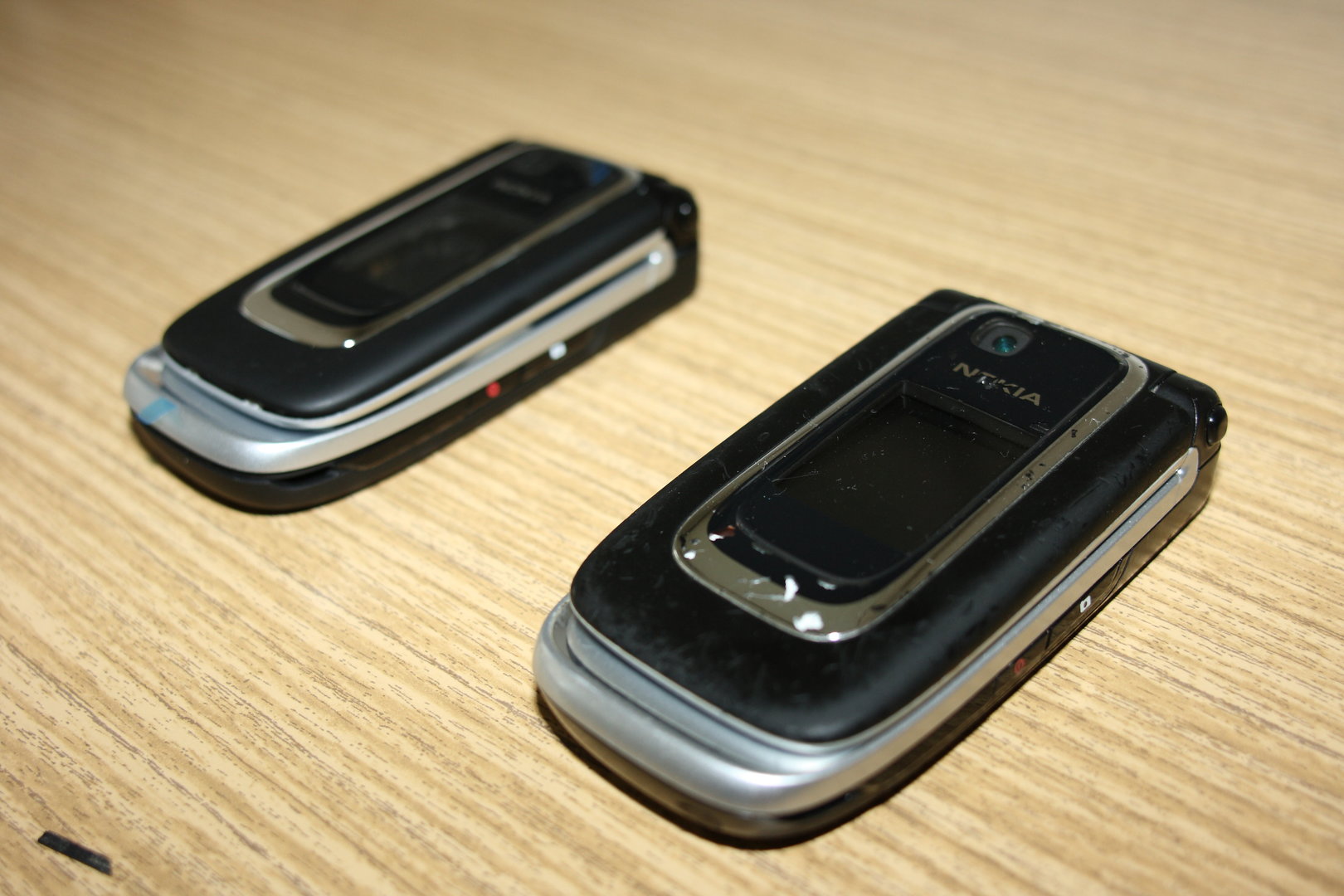

Další fotografie, zaostřeno na ošoupaný mobil.

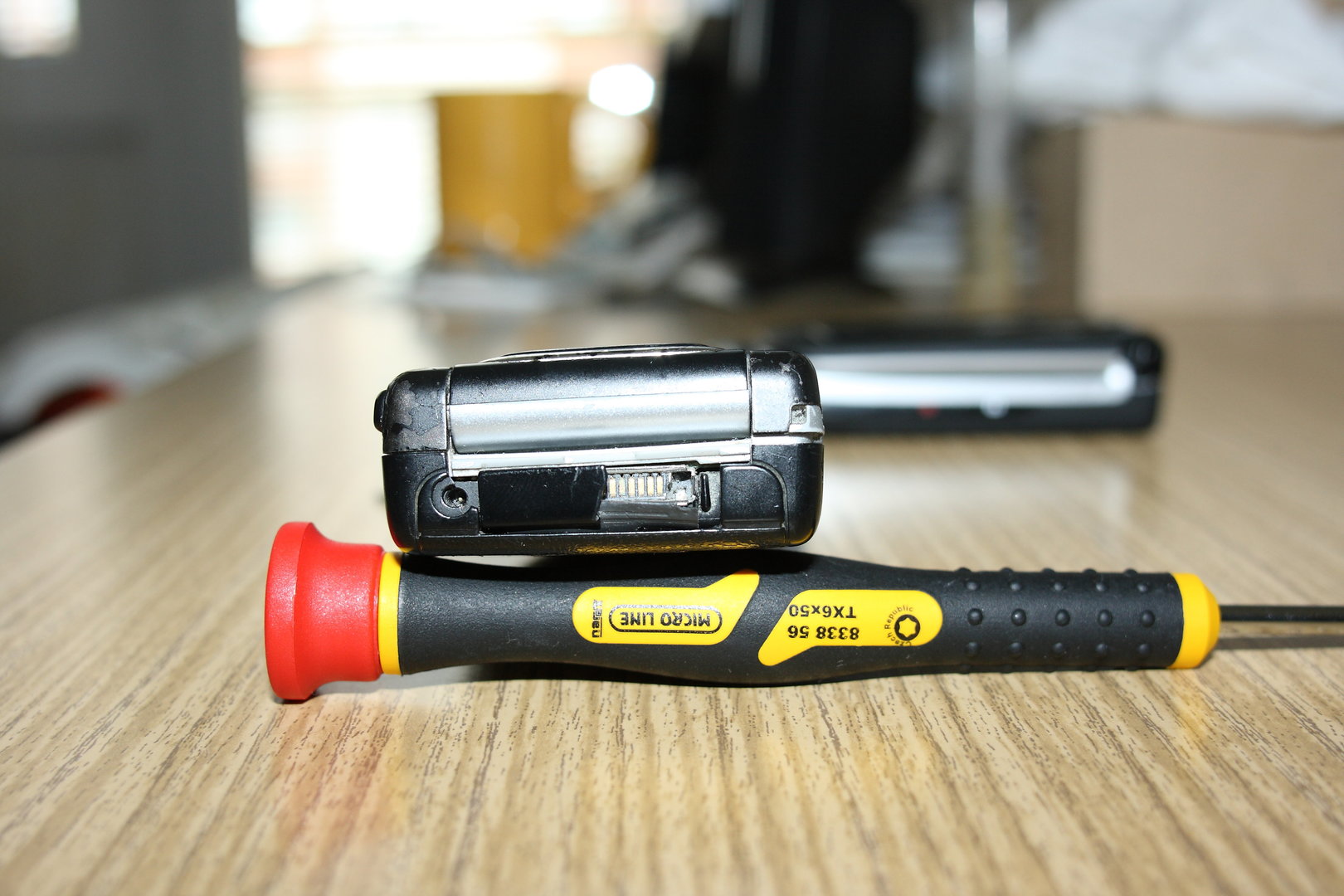

Pohled z horní strany. Kromě ulomené části krytky konektoru sluchátek/datového kabelu, je vidět na pravé straně odstávající zadní část krytu.

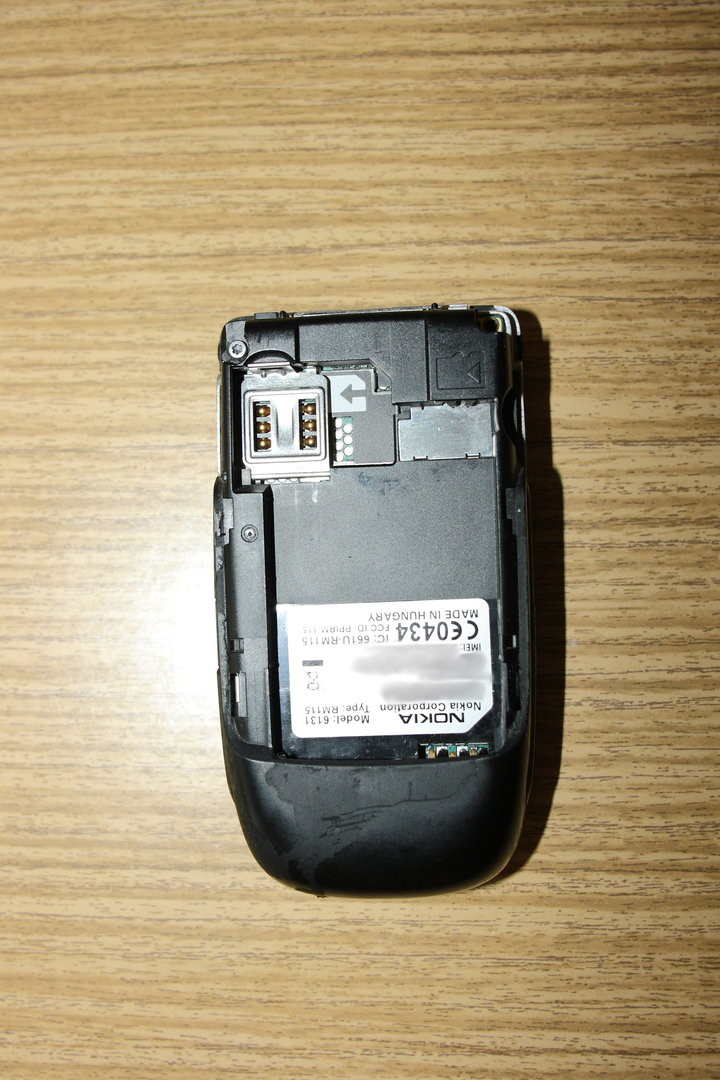

Odstraněný kryt baterie. V pravém horním rohu je vidět uštíplý roh krytu, kde má být za normálních okolností šroubek. Tento kousek je vidět na prvním obrázku dole.

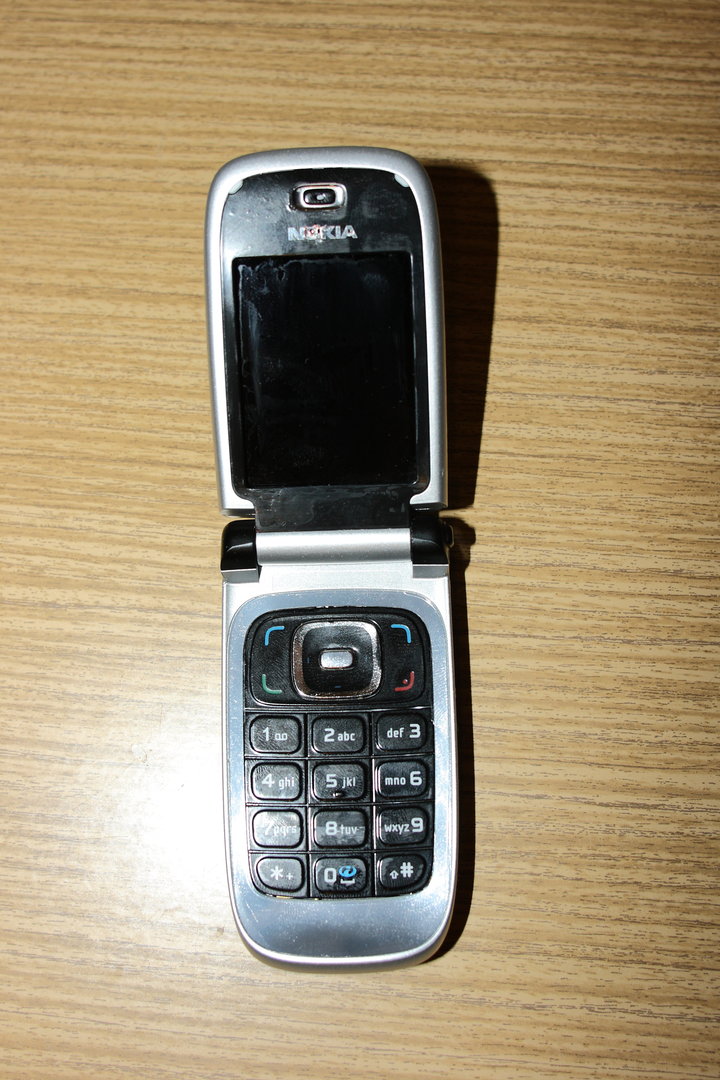

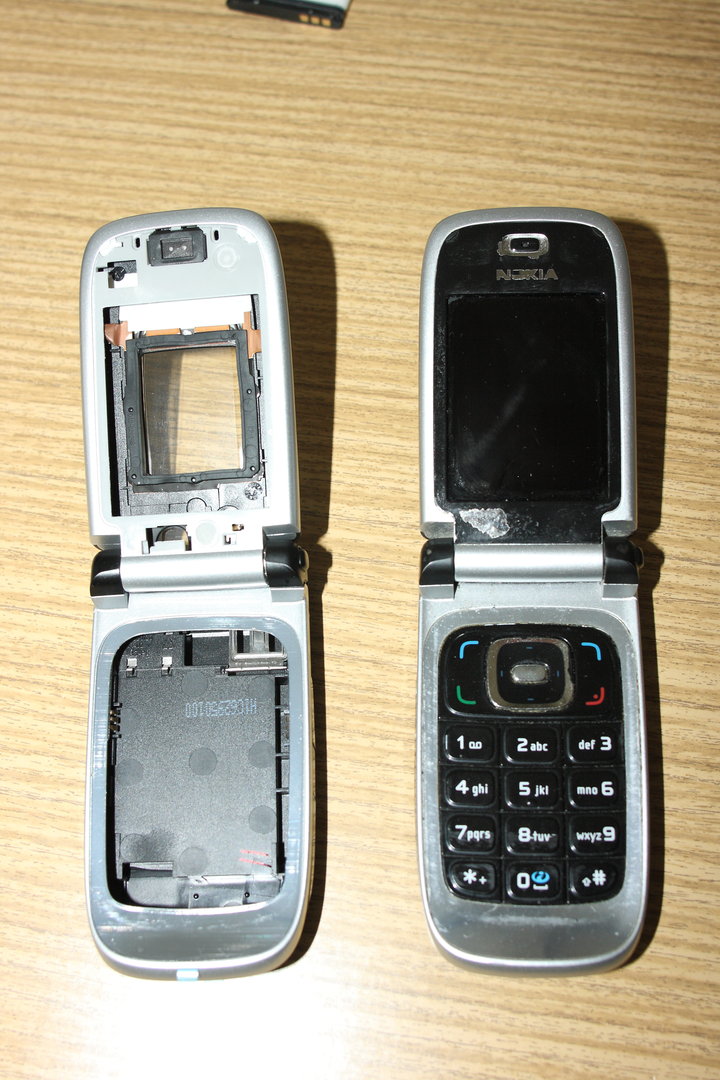

Mobil a nový kryt v otevřeném stavu. Je vidět odlupující se barva na černém rámečku okolo displeje. Prý poměrně častý problém tohoto modelu. To je zřejmě dáno hned několika faktory – rámeček je pružný a krom toho v zavřeném stavu se dotýká klávesnice. Možná i nějaké to ošoupání o ucho…

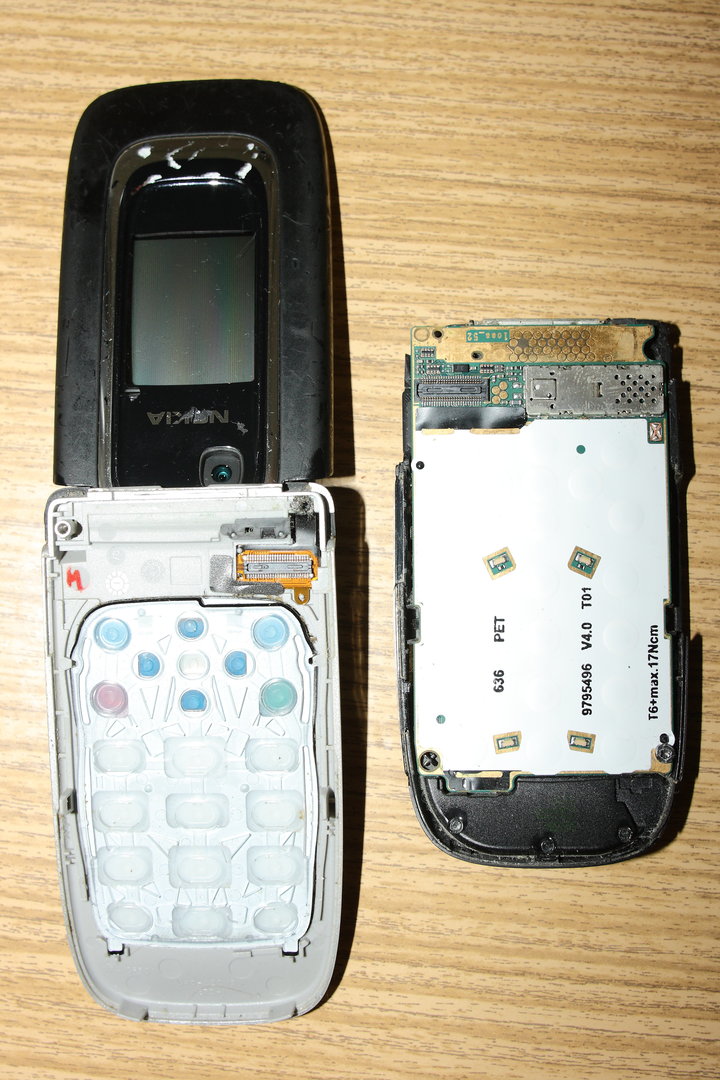

Odšroubovaný zadní kryt.

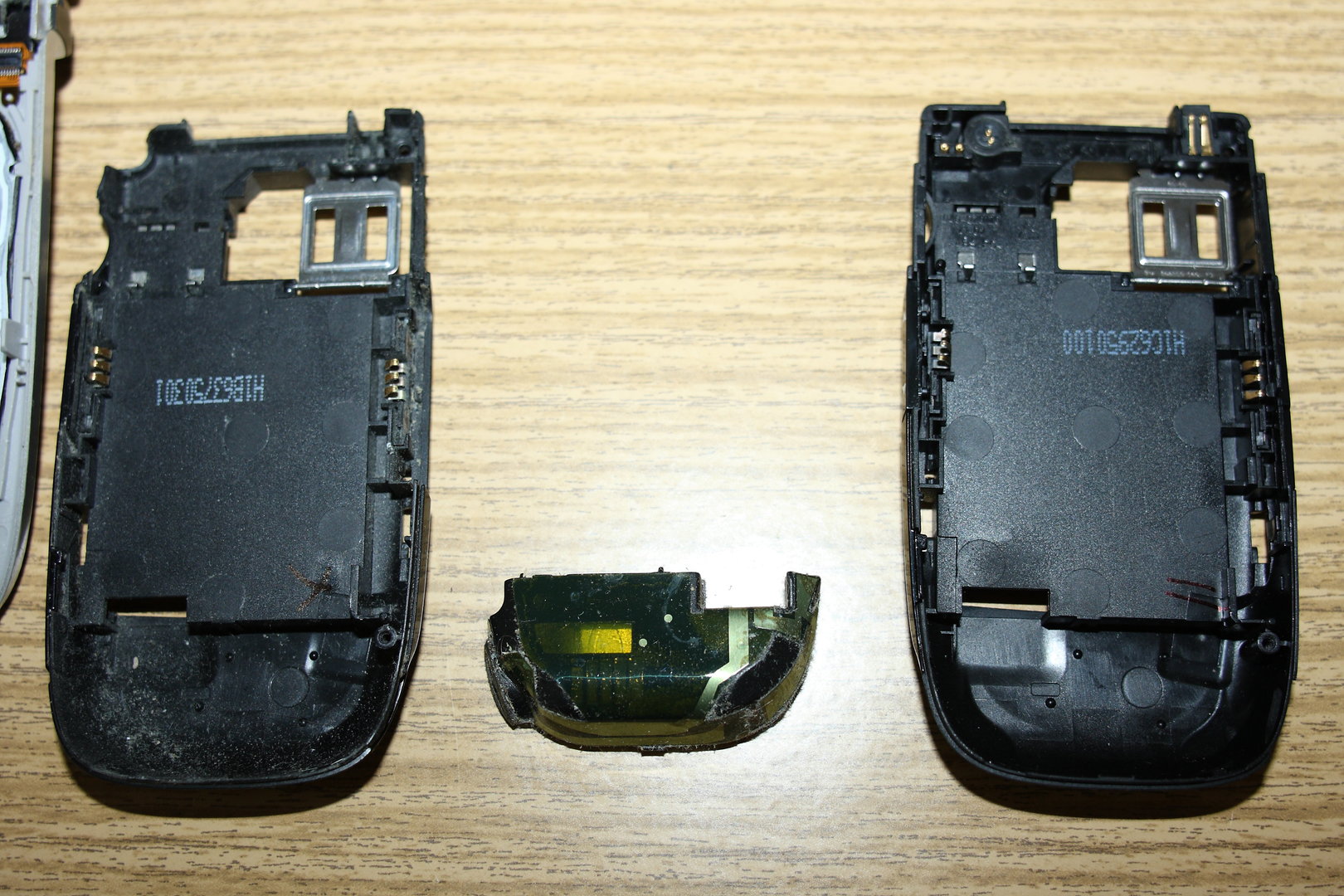

Starý (vlevo) a nový (vpravo) zadní kryt. Uprostřed je mikrofon? s reproduktorem. Většina částí, jako konektor pro nabíječku (jsou z něj vidět dva zlaté kontakty vpravo nahoře), jsou už přesunuty do nového krytu.

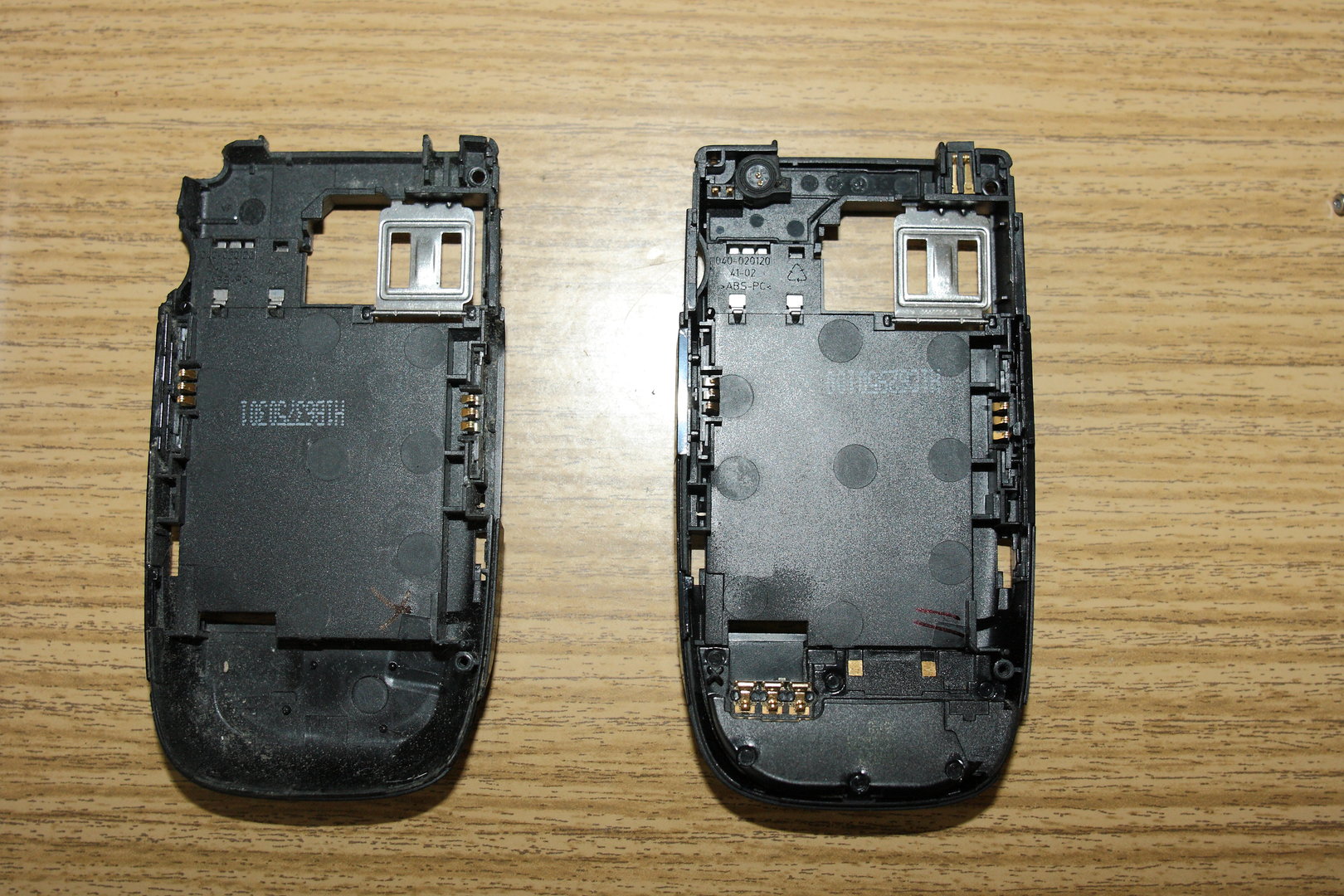

Dokončení přesunu součástí zadního krytu…

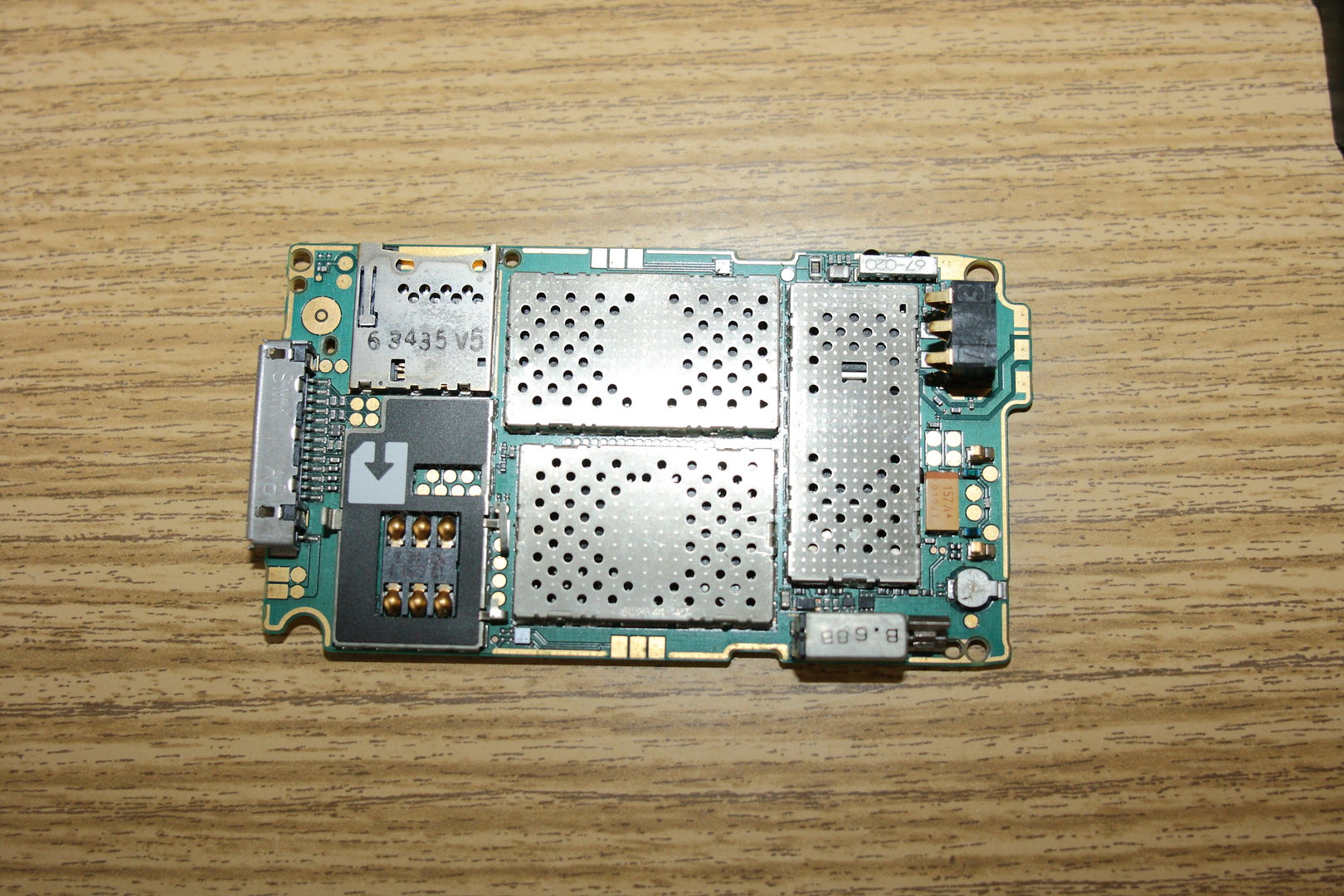

Srdce telefonu po mírném vyčištění lihem.

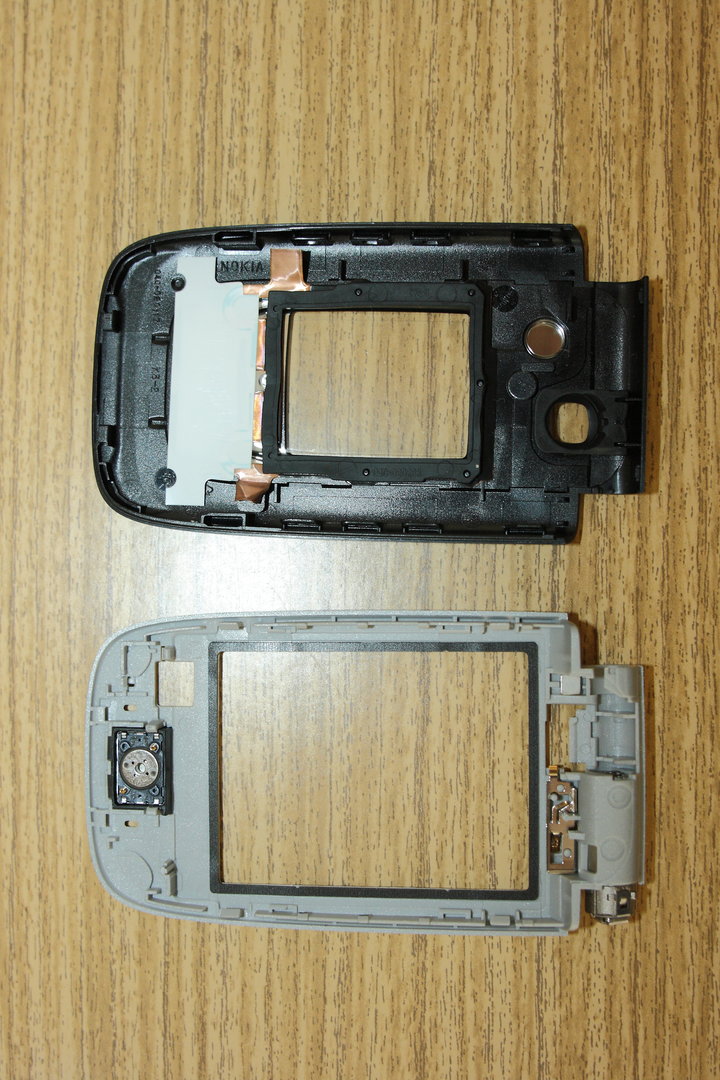

Původně jsem chtěl vyměnit jen zadní kryt, ale když už mám komplet kryt… Tak zkusím, kolik práce dá rozebraní krytu telefonu… Na obrázku zatím rozebraný jen nový kryt.

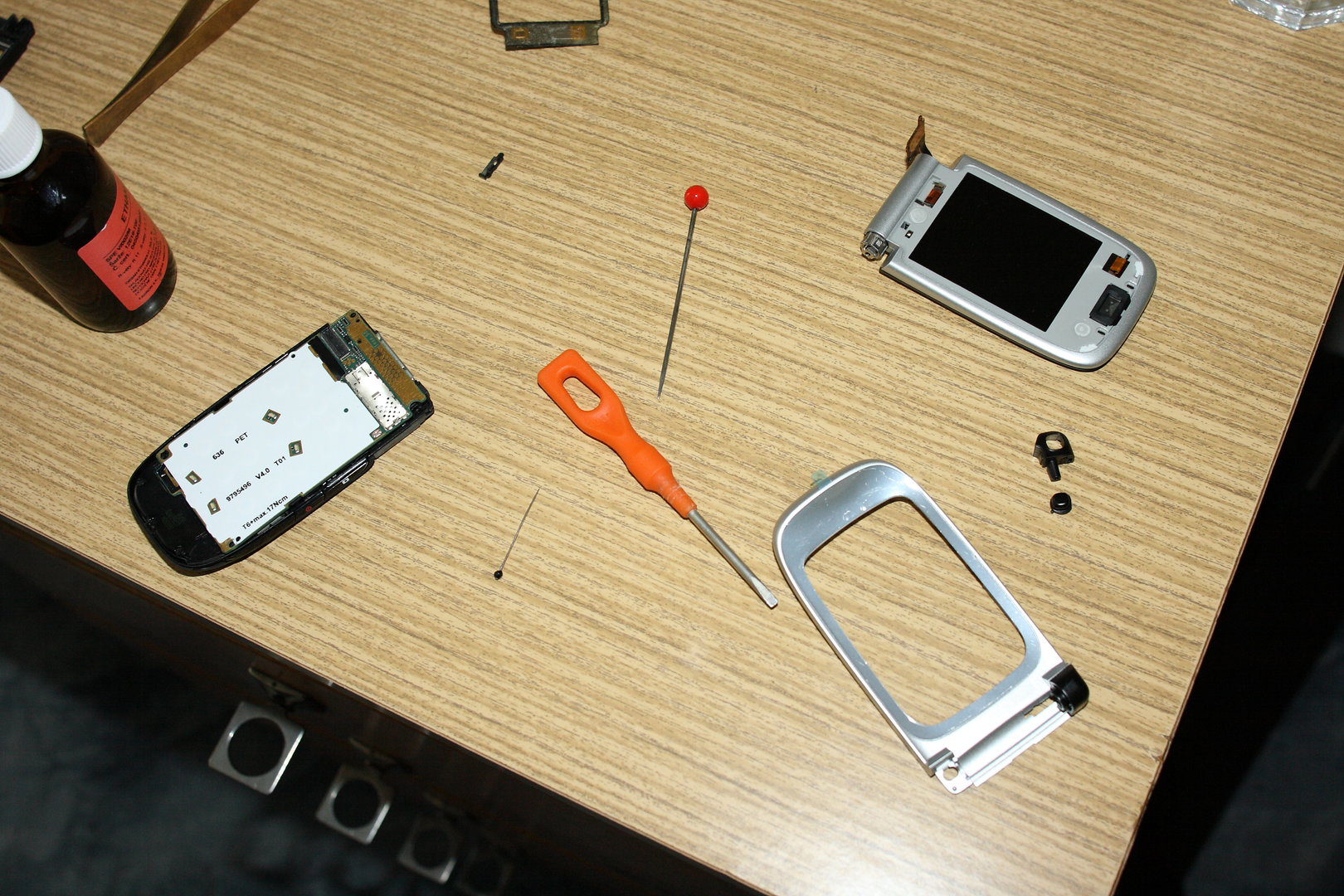

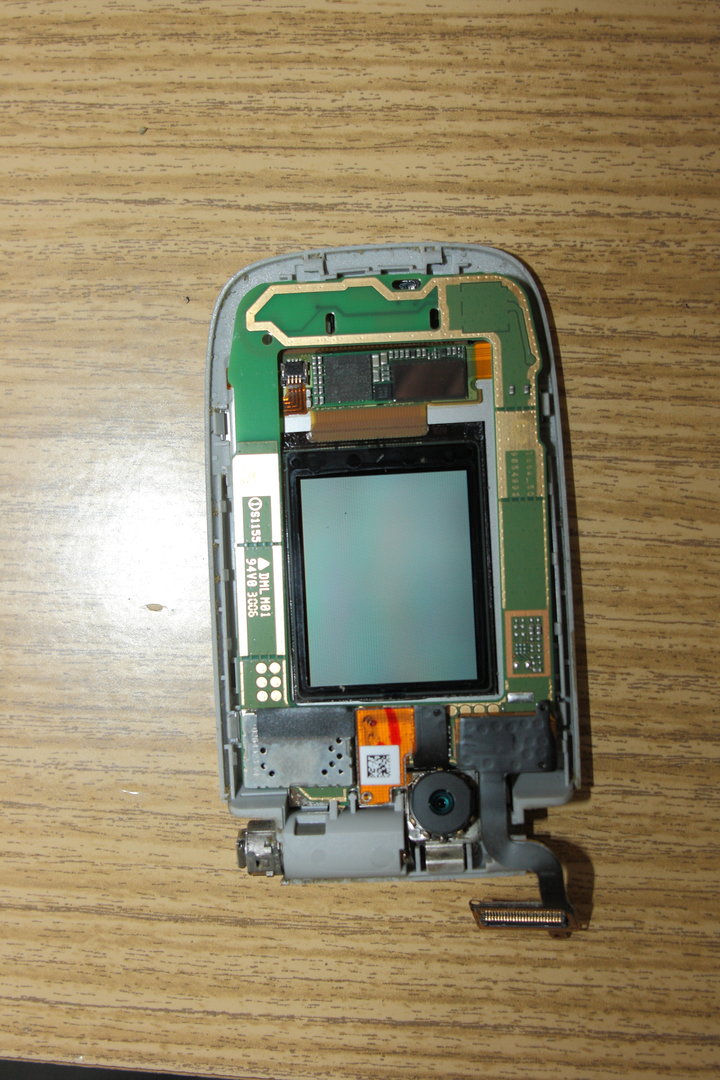

Jelikož se vše zatím dařilo dobře, pouštím se do kompletní výměny krytu. Tentokrát je tedy rozebraný už kryt displeje samotného mobilu.

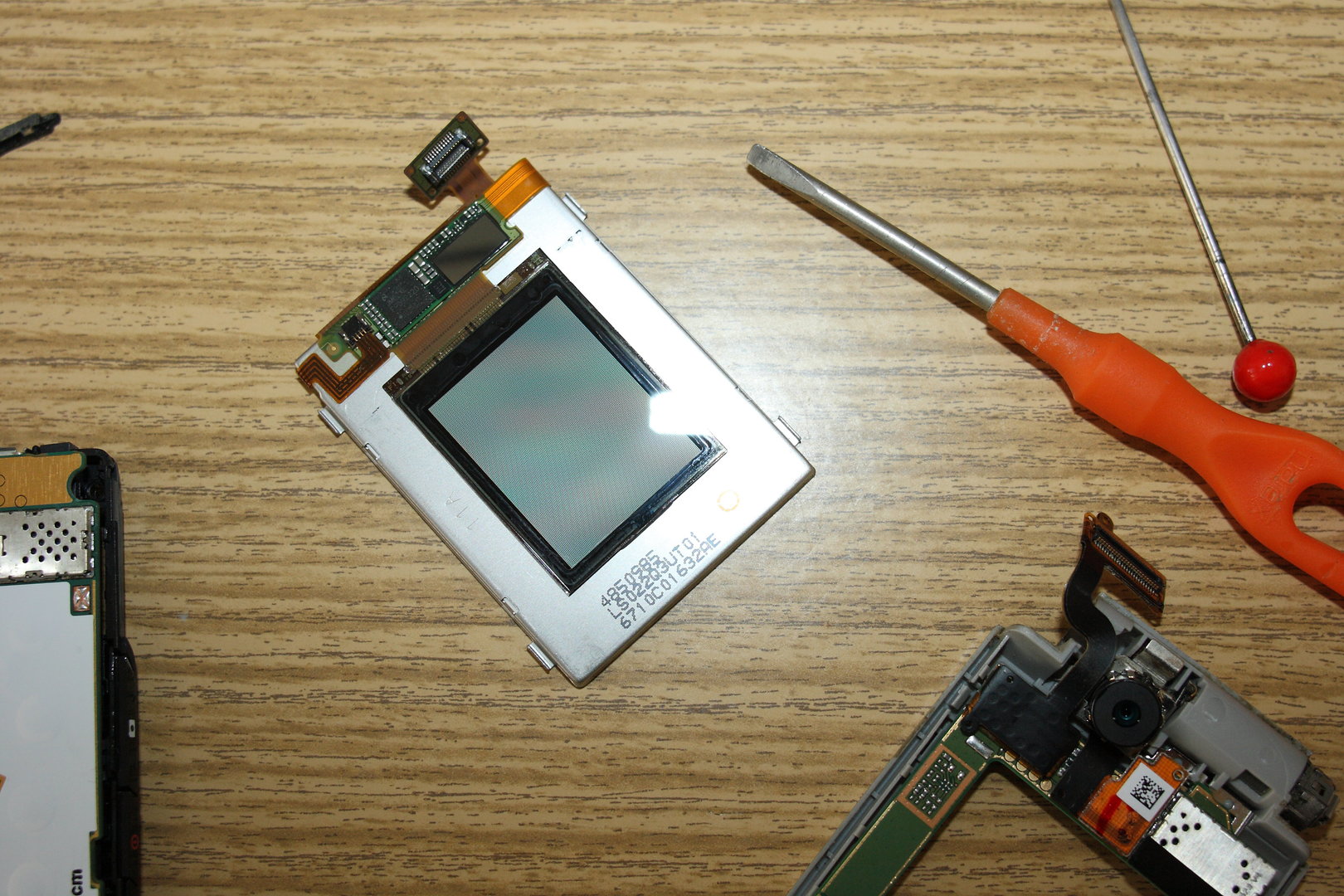

Vydloubaný displej, otočený vnějším displejem ven. Displej v krytu drží malé pacičky, které se dají vydloubnout pomocí velkého špendlíku.

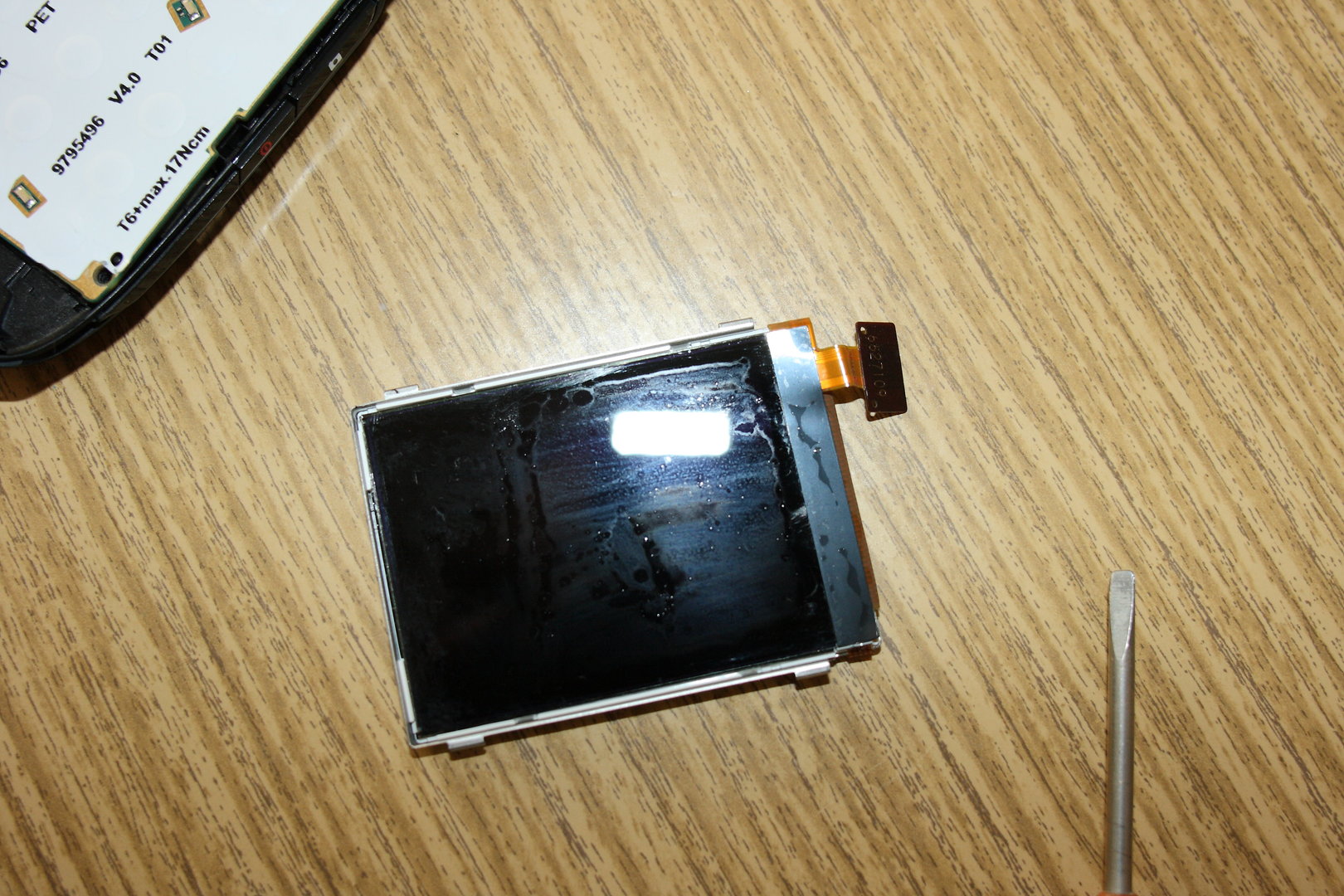

Hlavní displej po „očištění“ alkoholem. Jak se ukazuje, suchý hadřík má lepší výsledky.

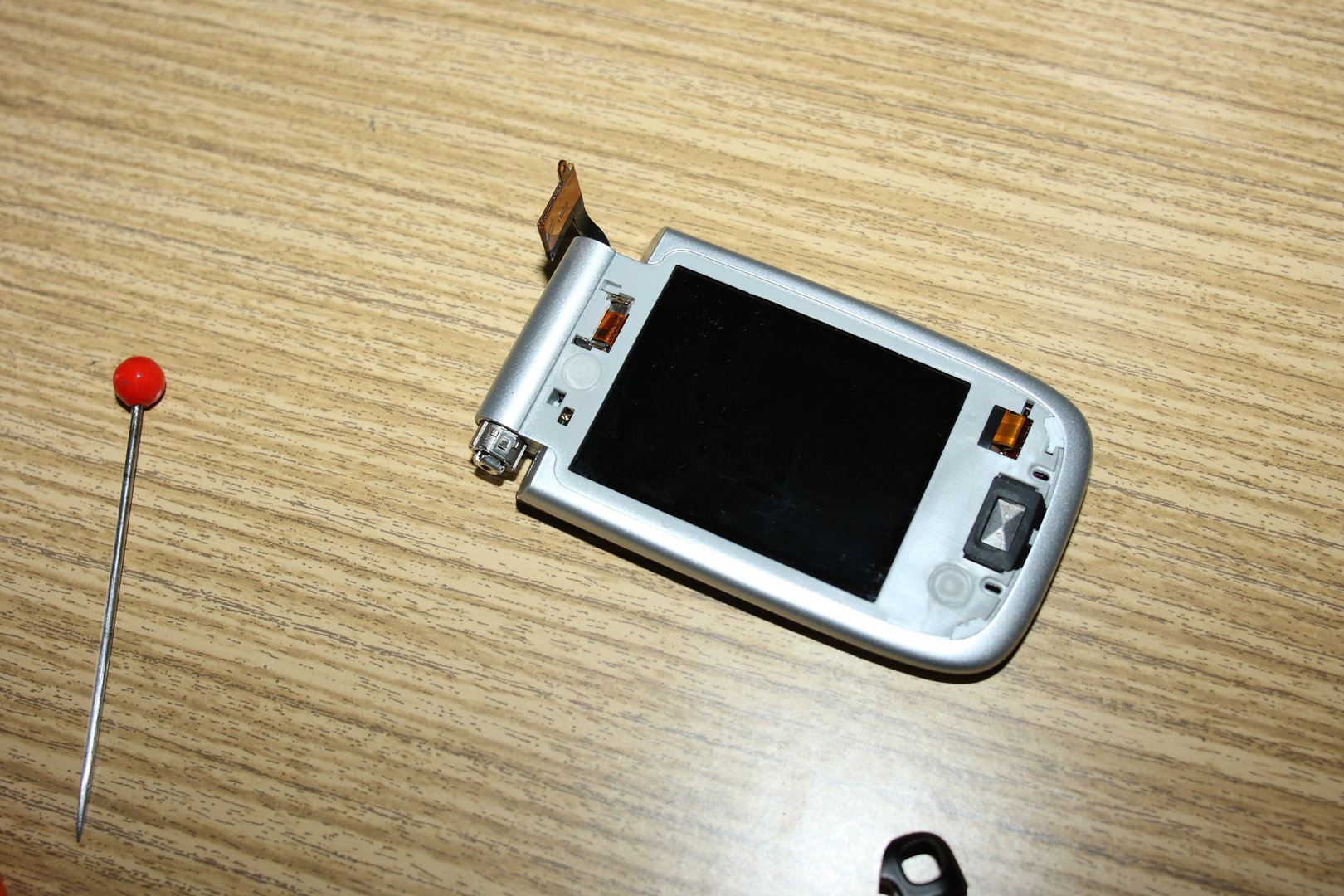

Po několikaminutovém úporném snažení vložit displej do nového krytu obráceně zjišťuji svou chybu a část s displejem úspěšně skládám. Příliš nechápu, proč rámeček okolo displeje je nalepovací, z této části krytu není nutný žádný přístup a mohl by být tedy jeho integrální součástí.

Vše je připraveno k finální kompletaci

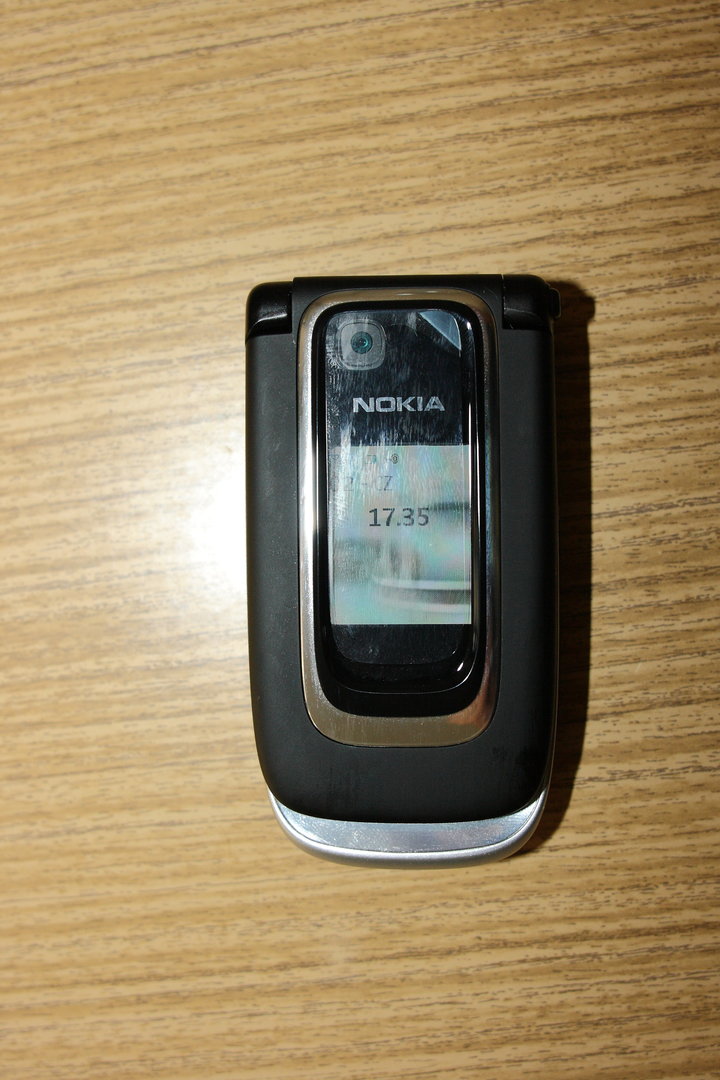

Znovusložený mobil po výměně krytu. Má dokonce i nálepku přes vnější displej.

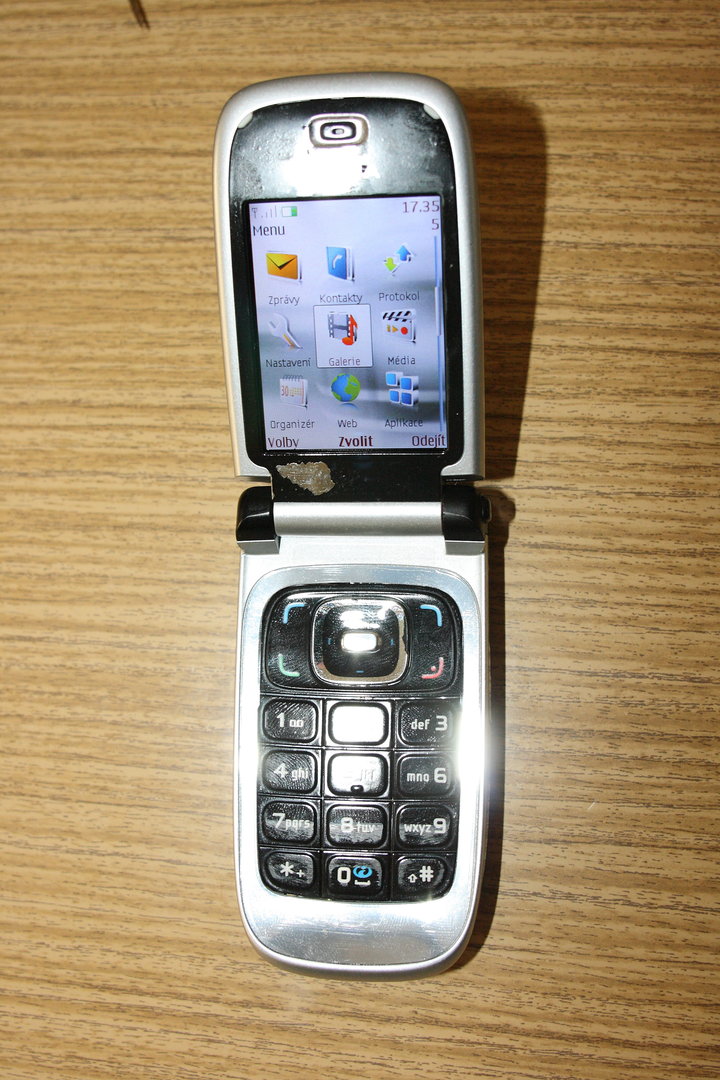

Mobil opravdu funguje. Rámeček jsem ale musel použít z původního krytu, a je tedy s odloupanou barvou.

A konečně mobil, kde jsem odlupující se barvu zaretušoval pomocí barvičky na modely letadel (překvapivě po více než deseti letech nebyla vyschlá). Krom toho jsem se nepříliš úspěšně pokusil zrestaurovat nápis NOKIA, i když v reálu to nevypadá tak hrozně – na nápis jsem kromě barvičky použil i fix, který se při použití blesku divně leskne.

Závěrem

Jak je vidět, operace se podařila. Protože mobil teď vypadá jako nový a funguje naprosto bez problémů, rozhodl jsem se koupi smarphone odložit na dobu, kdy výrobci začnou trochu přemýšlet a nové smarfony místo většího počtu CPU jader budou mít lepší výdrž. Možná do té doby vyjde i nějaký mobil od Jolla – N9 se mi dost líbila (i přes typickou smarfounovskou výdrž).

Na základě rady z předchozí diskuse jsem se rozhodl dát TrekBuddy druhou šanci. A tentokrát nezklamal – sice občas pořád spadne na OutOfMemoryException, ale jen velmi výjimečně. Možná si dokoupím i tu externí GPS (pokukuji po Canmore GT-750FL-S) – hodí se i k notebooku a vzhledem k výdrži a možnosti ji např. v autě dát na místo s lepším výhledem by možná byla užitečná i k smartphone, který již GPS má.

A úplně nakonec ještě malá stížnost/zajímavost. U původního krytu jsou panty kompletně z kovu, ale panty u nového krytu se zdají plastové, i když povrchová úprava může mást. Krom toho, vyndavací pant (druhý pant je přímo součástí krytu) byl u původního krytu zacvakávací a mobil z větší části tedy držel pohromadě sám od sebe. U nového krytu tomu ale tak není a mobil musí dohromady držet šroubky zadního krytu, které jsou zašroubovány právě do pantů.
