Grafické programy v Qt 4 – 8 (TCP klient)

16. 9. 2009 | David Watzke | Programování | 10790×

V tomto díle se naučíme, jak napsat síťového TCP klienta (k serveru s vlastním jednoduchým protokolem) s grafickým rozhraním.

Co je TCP a kdy jej použít?

TCP je zkratka Transmission Control Protocol a jde o základní internetový protokol, sloužící k vytvoření spojení mezi počítači a k jejich komunikaci mezi sebou. TCP zaručuje spolehlivé doručení dat ve správném pořadí. Z toho vyplývá i to, kdy je vhodné jej použít: Vždy, když je důležité, aby se veškerá data dostala na druhý konec spojení, i za cenu opakovaného odeslání. Jako příklad lze uvést HTTP (web), FTP, SMTP/POP3/IMAP (e-mail) nebo SSH. Občas je použití TCP ovšem vysloveně nevhodné, a to především v real-time programech, jako jsou třeba hry, kde i když se pár paketů po cestě „ztratí“, tak to moc nevadí. Více informací o TCP je třeba na Wikipedii.

TCP sockety v Qt

TCP komunikace v Qt probíhá přes QTcpSocket. To je taková zajímavá třída, která je založená na QIODevice, což mj. znamená, že s ní dá zacházet jako s I/O zařízením. Můžete zapisovat data metodou write() a číst je metodou read() nebo readAll(). Když přijdou nová data, dozvíte se to díky signálu readyRead() a když dojde k chybě, tak přijde řada na signál error(). Pak jsou zde ještě signály specifické pro socket – když se socket připojí nebo odpojí, tak vyšle signál connected() nebo disconnected().

Než tohle všechno ovšem může začít, nejdříve se musíme někam připojit – na nějaký TCP server, který si s námi bude povídat. To se dělá metodou connectToHost() (nebo ekvivalentním slotem connectToHostImplementation()), které zadáte IP adresu a port, na který se chcete připojit, a případně ještě specifikujete, zda chcete socket otevřít pro čtení i zápis (výchozí) či jinak.

TODO klient

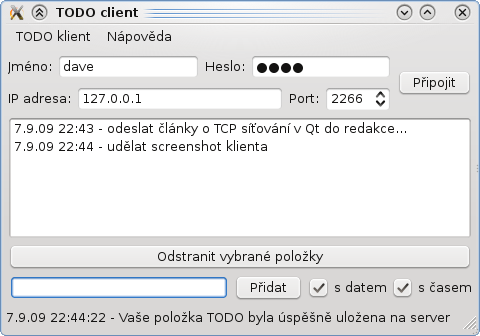

Jako ukázku TCP síťování v Qt jsem naprogramoval TODO server-klient záležitost. Pro nezasvěcené: TODO jsou poznámky. Úkoly, které je třeba splnit. Tohle je program, který umožňuje uložit si poznámky na server a přistupovat k nim odkudkoliv. Server najdete v článku Konzolové programy v Qt 4 – 3 (TCP server).

Funguje to celé tak, jak by se dalo očekávat. Na serveru musí mít uživatel vytvořený účet, což se dělá editací konfiguračního souboru. Poté se klient může přihlásit se svým jménem a heslem (heslo není posláno jako čistý text, odesílá se jeho SHA1 hash) a prohlížet či upravovat svůj seznam položek, který je uložený na serveru.

Uživatel se nemůže připojit z více míst najednou. Pokud server odpoví, že daný účet je už přihlášen odjinud, dostanete na výběr, zda chcete přihlášení vynutit a „přebrat“ (odpojíte tak to druhé sezení), nebo to vzdát.

Vymyslel jsem si vlastní jednoduchý protokol, kterým spolu klient a server mezi sebou komunikují. Ukážu zde jeho syntaxi, podle které lze vcelku snadno napsat i vlastního klienta (například do konzole). Příkazy jsou v pořadí, jak za sebou obvykle následují v praxi.

Příkaz	Popis
LOGIN	Server pošle tento příkaz (bez argumentů) hned jak zjistí, že se na něj připojujete. Klient na něj odpovídá stejným příkazem, přičemž jako argumenty (oddělené mezerou) předá přihlašovací jméno a SHA1 hash hesla.
WRONGLOGIN	Server tímto říká, že se pokoušíte přihlásit se špatnými údaji.
LOGGED	Tohle pošle server, když přihlášení proběhne úspěšně. Klient na to obvykle zareaguje příkazem LIST.
ALREADYLOGGED	Server tímto říká, že jste již přihlášen. Můžete se buď odpojit, nebo poslat FORCELOGIN.
FORCELOGIN	Vynucené přihlášení. Posílá jej klient a používá se stejně jako LOGIN. I stejně funguje, ale navíc odpojí případné přihlášení odjinud.
LIST	Klient tímto požádá server o seznam položek.
LISTEMPTY	Server tímto říká, že váš seznam položek je prázdný.
LISTING	Pokud seznam položek není prázdný, server pošle tento příkaz a za ním seznam položek, které jsou oddělené znakem nového řádku, tedy \n.
ADD	Klient pošle tento příkaz serveru, když chce přidat položku do seznamu. Text položky tvoří zbytek příkazu.
LISTFULL	Server tímto říká, že váš seznam položek je plný (v mé implementaci může mít uživatel max. 1000 položek).
ADDED	Server takto odpoví, pokud byla položka úspěšně uložena. Zbytek příkazu tvoří text položky.
REMOVE	Klient pošle tento příkaz, když chce smazat položky ze seznamu. Jako argument je třeba předat seznam indexů položek (oddělený mezerami). Indexy začínají od 0 a maximum je 999.
REMOVED	Server tímto říká, že příkaz REMOVE byl vyřízen. Za příkazem následuje seznam indexů položek (oddělený mezerami), které byly odstraněny.
INVALIDCMD	Toto server pošle jako odpověď na příkaz, který je neplatný. Můj klient toto nezpracovává, takže v případě, že dojde na tuhle odpověď (nemělo by), vyskočí obecná chybová hláška o neznámém příkazu ze serveru.
TOOMANYWRONGLOGINS	Server tímto říká, že z klientské IP adresy detekoval během poslední chvíle (výchozí = 60 sekund) příliš mnoho chybných pokusů o přihlášení (výchozí = 10). Můj klient toto nezpracovává, protože se přes něj těžko někdo bude pokoušet o bruteforce login. Ale i kdyby, dostane obecnou chybovou hlášku, jako v předchozím případě.

To je vše. Když se chcete odpojit, použijte metodu disconnectFromHost() nebo slot disconnectFromHostImplementation() (obojí dělá totéž). Pokud pošlete serveru příkaz (jiný než přihlašovací), když nejste přihlášeni, odpojí vás bez další komunikace.

Co se týče techniky vyvíjení programu, navrhnul jsem si GUI v Designeru a tentokrát mě to asi definitivně přesvědčilo, že to je mnohem efektivnější metoda a že obvykle nemá valný význam navrhovat GUI ručně. K programu je tentokrát přibalený i překlad do češtiny. Všechno si to můžete stáhnout v archívu tcpclient.tar.bz2.

tcpclient.h: API.

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QAbstractSocket>
#include <QByteArray>

class MyTcpSocket;
class QTcpSocket;
class QLabel;

namespace Ui
{
	class MainWindow;
}

class MainWindow : public QMainWindow
{
	Q_OBJECT

public:
	MainWindow(QWidget *parent = 0);

private:
	Ui::MainWindow *ui;
	QTcpSocket* socket;
	QLabel* statusLabel;

	void setStatus(const QString& statusmsg);

	void login(bool force = false);
	void socketWrite(QByteArray data);
	void lockGui(bool lock = true);
	void unlockGui();

private slots:
	void doConnect();
	void gotConnected();
	void gotDisconnected();
	void gotError(QAbstractSocket::SocketError error);
	void handleReply();

	void addItem();
	void removeSelectedItems();
};

#endif // MAINWINDOW_H

tcpclient.cpp:

#include "mainwindow.h"
#include "ui_mainwindow.h"

#include <QtGui>
#include <QtNetwork>

MainWindow::MainWindow(QWidget *parent)
	: QMainWindow(parent), ui(new Ui::MainWindow)
{
	// použijeme navržené GUI
	ui->setupUi(this);

	// vytvoříme socket
	socket = new QTcpSocket(this);
	// a připojíme jeho signály na sloty, které je zpracují
	connect(socket, SIGNAL(connected()), SLOT(gotConnected()));
	connect(socket, SIGNAL(disconnected()), SLOT(gotDisconnected()));
	connect(socket, SIGNAL(error(QAbstractSocket::SocketError)),
			SLOT(gotError(QAbstractSocket::SocketError)));
	connect(socket, SIGNAL(readyRead()), SLOT(handleReply()));

	// vytvoříme popisek pro zprávy na stavovém řádku
	statusLabel = new QLabel();
	statusBar()->addWidget(statusLabel);

	// přiřadíme funkce ovládacím prvkům programu:
	// tlačítko „Connect“ (Připojit)
	connect(ui->connBtn, SIGNAL(clicked()), SLOT(doConnect()));
	// tlačítko „Add“ (Přidat)
	connect(ui->addBtn, SIGNAL(clicked()), SLOT(addItem()));
	// vstupní pole pro TODO záznam
	connect(ui->todoEdit, SIGNAL(returnPressed()), SLOT(addItem()));
	// tlačítko „Remove…“ (Odstranit vybrané)
	connect(ui->rmBtn, SIGNAL(clicked()), SLOT(removeSelectedItems()));
	// položka menu „Connect“ (Připojit)
	connect(ui->actionConnect, SIGNAL(triggered()), SLOT(doConnect()));
	// položka menu „Disconnect“ (Odpojit)
	connect(ui->actionDisconnect, SIGNAL(triggered()),
		socket, SLOT(disconnectFromHostImplementation()));
	// položka menu „About Qt“ (O Qt)
	connect(ui->actionAbout_Qt, SIGNAL(triggered()), qApp, SLOT(aboutQt()));

	// viz níže
	this->lockGui();

	resize(600, 500);
}

// zakáže relevantní prvky během čekání na odpověď od serveru
void MainWindow::lockGui(bool lock)
{
	ui->actionDisconnect->setDisabled(lock);
	ui->addBtn->setDisabled(lock);
	ui->rmBtn->setDisabled(lock);
}

// odemkne zmiňované prvky
void MainWindow::unlockGui()
{
	this->lockGui(false);
}

// zařizuje připojení k serveru
void MainWindow::doConnect()
{
	// zamkne tlačítko a položku v menu „Connect“
	ui->connBtn->setDisabled(true);
	ui->actionConnect->setDisabled(true);
	// nastaví zprávu ve stavovém řádku
	this->setStatus(tr("Connecting…"));

	// uložíme si IP adresu a port do proměnných
	QString strAddr = ui->addressEdit->text();
	int port = ui->portEdit->value();

	QHostAddress addr;
	// zkontrolujeme platnost formátu IP adresy
	if(!addr.setAddress(strAddr))
	{
		QMessageBox::critical(this, tr("Invalid IP address"),
				      tr("You've entered an invalid IP address!"));
		ui->addressEdit->setFocus();
		return;
	}

	// zahájíme připojování
	socket->connectToHost(addr, port);
}

// zapíše data do socketu
void MainWindow::socketWrite(QByteArray data)
{
	socket->write(data);
	// zajistí okamžitý zápis
	socket->flush();
}

// nastaví zprávu ve stavovém řádku
void MainWindow::setStatus(const QString& statusmsg)
{
	QString status = QDate::currentDate().toString(Qt::SystemLocaleShortDate)
			 + " " + QTime::currentTime().toString() + " – " + statusmsg;
	statusLabel->setText(status);
}

// provede se po úspěšném připojení
void MainWindow::gotConnected()
{
	this->setStatus(tr("Successfully connected!"));

	// odemkneme v menu akci pro odpojení a zamkneme tu pro připojení
	ui->actionDisconnect->setEnabled(true);
	// odemkneme ovládací prvky pro komunikaci se serverem
	this->unlockGui();
}

// provede se po odpojení od serveru
void MainWindow::gotDisconnected()
{
	this->setStatus(tr("Disconnected!"));

	// vyprázdní seznam a patřičně odemkne/zamkne ovl. prvky
	ui->listWidget->clear();
	this->lockGui();
	ui->connBtn->setEnabled(true);
	ui->actionDisconnect->setDisabled(true);
	ui->actionConnect->setEnabled(true);
}

// zpracuje chybu od socketu
void MainWindow::gotError(QAbstractSocket::SocketError error)
{
	qDebug() << "gotError" << error;

	// informujeme program o odpojení
	this->gotDisconnected();
	// chybu zobrazíme ve stavovém řádku i v chybovém dialogu
	this->setStatus(socket->errorString());
	QMessageBox::critical(this, tr("Network error"), socket->errorString());
}

// zpracuje odpověď či příkaz, který přišel serveru
void MainWindow::handleReply()
{
	// příchozí data
	QByteArray rawdata = socket->readAll();
	// argumenty příkazu
	QList<QByteArray> data = rawdata.split(' ');
	// samotný příkaz
	QByteArray command = data.takeFirst();

	qDebug() << "handling data:" << rawdata;

	if(command == "LOGIN")
	{ // server vyžaduje přihlášení
		this->login();
	} else
	if(command == "LOGGED")
	{ // úspěšné přihlášení
		this->setStatus(tr("Listing the TODO items…"));
		// vyžádáme si výpis položek
		this->socketWrite("LIST");
	} else
	if(command == "LISTEMPTY")
	{ // server informuje, že seznam položek je prázdný
		this->setStatus(tr("Your TODO list is empty!"));
	} else
	if(command == "LISTFULL")
	{ // server informuje, že seznam položek je plný
		this->unlockGui();
		// zakážeme tlačítko pro přidávání položek
		ui->addBtn->setDisabled(true);

		this->setStatus(tr("Your TODO list is full!"));
		QMessageBox::critical(this, tr("Your TODO list is full!"),
				      tr("Server says that your TODO list is full. "
					 "You need to remove some items."));
	} else
	if(command == "LISTING")
	{ // server posílá seznam položek
		// uložíme si odpověď bez příkazu
		QString list = rawdata.right( rawdata.size()-command.size()-1 );
		// řetězce jsou v odpovědi odděleny znakem \n, takže je převedeme na skutečný seznam
		ui->listWidget->addItems(list.split(QChar('\n'), QString::SkipEmptyParts));
	} else
	if(command == "ADDED")
	{ // server informuje o úspěšném přidání položky do seznamu
		this->unlockGui();
		ui->todoEdit->clear();
		this->setStatus(tr("Your TODO item has been successfully saved on the server"));

		QString item = rawdata.right( rawdata.size()-command.size()-1 );
		ui->listWidget->addItem(item);
	} else
	if(command == "REMOVED")
	{ // server informuje o úspěšném odstranění položek ze seznamu
		// seznam indexů odstraněných položek
		QList<QByteArray> indexes = rawdata.right( rawdata.size()-command.size()-1 ).split(' ');

		int i = indexes.size() – 1;
		// smaže položky i ze seznamu v GUI
		while(i >= 0)
		{
			const QByteArray* index = &indexes.at(i--);
			delete ui->listWidget->takeItem(index->toInt());
		}

		this->unlockGui();
		this->setStatus(tr("Selected items had been removed successfully"));
	} else
	if(command == "ALREADYLOGGED")
	{ // server říká, že daný uživatel je již připojen
		// dialog s dotazem (vynutit přihlášení?)
		QMessageBox::StandardButton r = QMessageBox::warning(this, tr("User already logged in!"),
					     tr("Your account is already logged in, probably "
						"from somewhere else. Do you want to force the login "
						"and disconnect the other client?"),
					     QMessageBox::Yes|QMessageBox::No, QMessageBox::No);

		if(r == QMessageBox::Yes)
			this->login(true);
		else // pokud uživatel nechce vynutit připojení, tak se odpojíme
			socket->disconnectFromHost();
	} else
	if(command == "WRONGLOGIN")
	{ // server informuje o neúspěšném přihlášení na základě špatných údajů
		// na chvíli odpojíme informování o chybách – jde o (na první pohled úspěšný)
		// pokus o eliminaci dvou chybových dialogů na sobě
		socket->disconnect(SIGNAL(error(QAbstractSocket::SocketError)));
		// zobrazíme chybový dialog
		QMessageBox::critical(this, tr("Wrong login"),
				      tr("You've entered a wrong username or password!") + "\n" +
				      tr("Connection has been closed by the remote server."));
		// a po zavření dialogu signál opět připojíme
		connect(socket, SIGNAL(error(QAbstractSocket::SocketError)),
				SLOT(gotError(QAbstractSocket::SocketError)));
	} else
	{
		QMessageBox::critical(this, tr("Unknown command from the server"),
				      tr("Server has sent an unknown command which could mean "
					 "that your client version is outdated."));
	}
}

// pošle na server požadavek o přihlášení
void MainWindow::login(bool force)
{
	// získáme z GUI uživatelské jméno
	QString user = ui->userEdit->text();
	// a zkontrolujeme, jestli náhodou neobsahuje mezery
	if(user.contains(QChar(' ')))
	{
		this->gotDisconnected();
		// mezery v uživatelském jménu nemáme rádi
		QMessageBox::critical(this, tr("Invalid username"),
				      tr("The username cannot contain any whitespaces!"));
		return;
	}

	this->setStatus(tr("Logging in…"));

	// řetězec s požadavkem
	QByteArray request;

	// získáme z GUI heslo, ze kterého spočítáme SHA1 hash
	QString pass = QCryptographicHash::hash(ui->passEdit->text().toAscii(),
						QCryptographicHash::Sha1).toHex();

	// sestrojíme požadavek ve formátu LOGIN uživatel heslo_v_sha1
	request += QString("LOGIN %1 %2").arg(user).arg(pass);

	// pokud jde o vynucený login, použijeme příkaz FORCELOGIN místo LOGIN
	if(force)
		request.prepend("FORCE");

	// a odešleme jej
	this->socketWrite(request);
}

// přidá položku do seznamu na server
void MainWindow::addItem()
{
	QByteArray request, tmp;
	// přidáme si do požadavku text položky
	request += ui->todoEdit->text();
	// končíme, pokud je prázdný
	if(request.isEmpty())
		return;

	// přidáme datum a čas, pokud jsou zaškrtlá odpovídající pole
	if(ui->withTime->isChecked() || ui->withDate->isChecked())
		request.prepend("- ");
	if(ui->withTime->isChecked())
	{
		tmp += QTime::currentTime().toString("HH:mm' '");
		request.prepend(tmp);
		tmp.clear();
	}
	if(ui->withDate->isChecked())
	{
		tmp += QDate::currentDate().toString(Qt::SystemLocaleShortDate);
		request.prepend(tmp + " ");
	}

	// přidáme na začátek požadavku příkaz
	request.prepend("ADD ");

	// nastavíme status, zamkneme GUI
	this->setStatus("Adding the item…");
	this->lockGui();

	//qDebug() << request;

	// a odešleme požadavek
	this->socketWrite(request);
}

// odstraní vybrané položky ze serveru
void MainWindow::removeSelectedItems()
{
	// získáme seznam označených položek
	QList<QListWidgetItem*> items = ui->listWidget->selectedItems();
	// pokud je seznam prázdný, tak o tom informujeme přes status a končíme
	if(items.isEmpty())
	{
		this->setStatus(tr("No item(s) selected for removal!"));
		return;
	}

	// seřadíme indexy od nejmenšího po největší
	QList<int> rows;
	foreach(const QListWidgetItem* item, items)
		rows << ui->listWidget->row(item);
	qSort(rows);

	QByteArray request;
	// sestrojíme požadavek
	foreach(int row, rows)
		request += " " + QByteArray::number(row);

	request.prepend("REMOVE");

	// nastavíme status a zamkneme GUI
	this->setStatus(tr("Removing selected items…"));
	this->lockGui();

	//qDebug() << "remove request:" << request;

	// odešleme požadavek
	this->socketWrite(request);
}

main.cpp: Novinkou je zde nastavení kódování (UTF-8) pro céčkové řetězce. Díky tomu se na server korektně odešlou položky obsahující české znaky.

#include <QApplication>
#include <QLocale>
#include <QTranslator>
#include <QTextCodec>
#include "mainwindow.h"

int main(int argc, char *argv[])
{
	QApplication a(argc, argv);
	a.setApplicationName("tcpclient");

	{
		QTextCodec* unicode = QTextCodec::codecForName("UTF-8");
		// nastavení kódování pro C řetězce
		QTextCodec::setCodecForCStrings(unicode);
		QTextCodec::setCodecForTr(unicode);
	}

	QTranslator tr;
	tr.load(a.applicationName() + "_" + QLocale::system().name());
	a.installTranslator(&tr);

	MainWindow w;
	w.setWindowTitle("TODO client");
	w.show();

	return a.exec();
}



Komentáře

[limit_false]

Na MainWindow::handleReply() by se celkem hodil ten stavovy automat z Qt 4.6 .  Nebo rozumne RPC, to dlouho v Qt chybi. Kdysi existovala Qt CORBA, ta se snad uz nevyviji. Bez 3rd party knihoven (jako treba ZeroC Ice) je delani middlewaroidnych zalezitosti v Qt znacne neprijemny.

[Bedňa]

Pekné, a čo tak do ďaľšieho dielu hodit niečo realtime protokoloch.

[David Watzke]

Něco s UDP mám v plánu, i když to bude asi o dost jednodušší záležitost.
