Pitva nabíječky

16.8.2012 06:35 | Přečteno: 4394× | Linux

Dnes se podíváme na střeva jednoho výrobku spotřební elektroniky. Ne, že bych notoricky rád pitval elektroniku, ale ono to tak prostě vyšlo. Na konci článku jsou fotky

Měl jsem nabíječku na iPhone. Takovou malou placatou, co se do ní strká USB drát. Ta nabíječka byla zastrčena v zásuvce (kde jinde taky). Potřeboval jsem ovšem připojit něco dalšího, tak jsem vzal rozdvojku, a jak jsem nahnul nad tu zásuvku, tak mi rozdvojka spadla přímo na tu nabíječku a vylomila konec. Neutrhly se dráty, takže nabíječka byla (a stále ještě je) nadále funkční, kdybych ji ovšem zalepil.

Když už byla nabíječka takto radikálně otevřena, vzal jsem ji na ukázku do práce, aby se i ostatní pokochali. Kolega přes HW ji prohlédl a řekl mi, že na cívce chybí kus jadérka, takže nabíječka může fungovat všelijak. Po proměření jsem zjistil, že dává pořád lehce přes 5V a docela fajnově usměrněných, takže na výstupu nejsou žádné zákmity. Doma jsem pak na místě incidentu hledal chybějící kousek jadérka, ale nic jsem nenašel, asi chybělo už dřív (čímž by se vysvětlilo občasné přehřívání).

Fotky

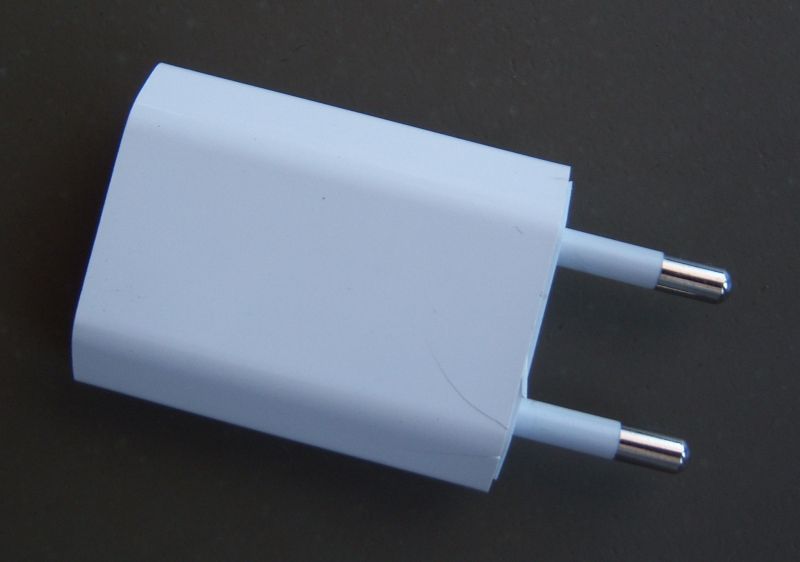

Pohled zvenku 1: Takhle vypadá normálně. Jenom ty praskliny jsem vyrobil doma.

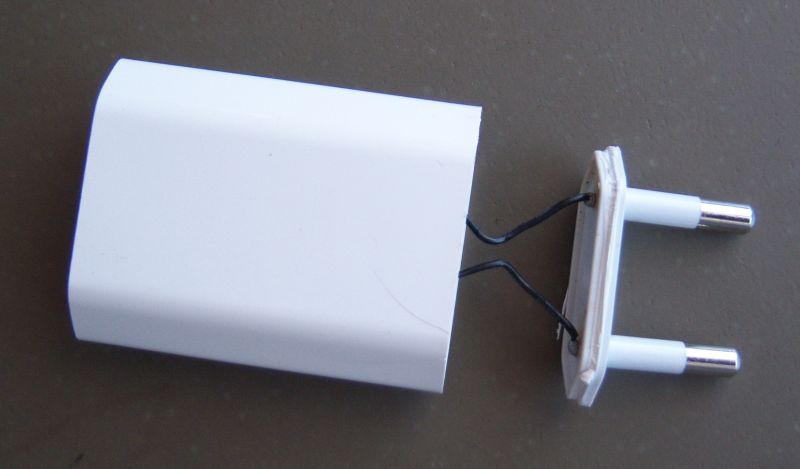

Pohled zvenku 2: Po odejmutí ulomené části. Je vidět, že dráty od vidlice jsou docela dlouhé, skoro jako by někdo na podobný úraz myslel.

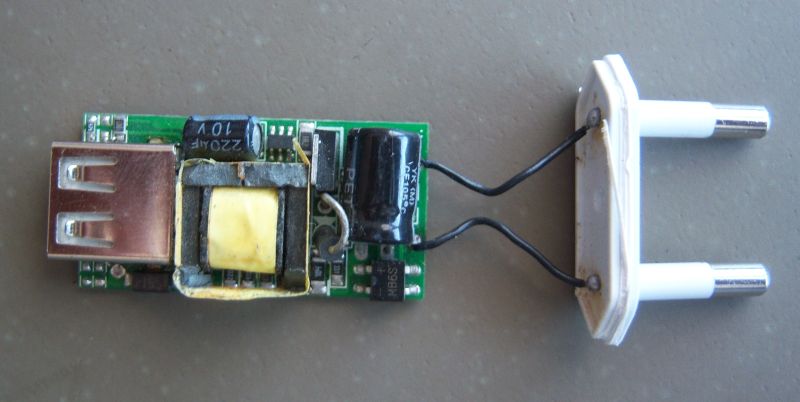

Vnitřek z jedné strany: všimněte si chybějícíhou kousku jadérka na cívce (kdyby tam bylo, neviděli byste cívku--žlutá barva).

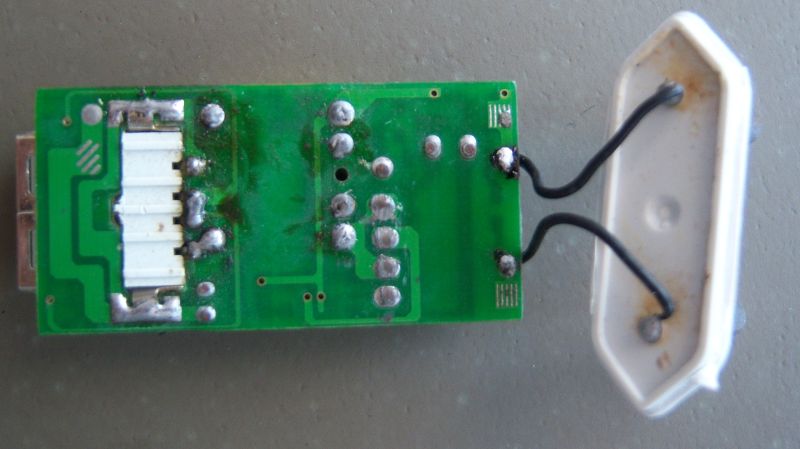

Vnitřek z druhé strany: Pájené spoje vypadají nějak ušmudlaně, skoro jako by v tom hrabal už někdo přede mnou. Takhle nemůže vypadat výstup z automatu.

Závěr

Tak takhle vypadá uvnitř věcička, která se u nás prodává za 650 Kč včetně kabelu (samotný kabel za 449, samostatnou nabíječku jsem nenašel), na apple.com už ani není.

Můžete se vyřádit v diskusi.

Obrázky

Komentáře

[hw]

Jenom bych kolegovi přes HW vzkázal, že ta cívka jsou ve skutečnosti cívky dvě a běžně se jim říká transformátor.

[Tomáš Pěnička]

Kolega je v tom nevinně, to jsem asi zvrtal já. Fotky mi už leží v počítači tak 2 týdny a teď jsem to psal jenom podle těch fotek a své paměti.

[=^..^= AmigaPower®]

Na co tam je tolik smd(sra)ček proboha? Trafo, dva-tři kondiky, grécák, 7805, pro hysterky možná nějaký diůdky a pojistečka...

[R]

Lebo to je spinany zdroj. Keby si to chcel urobit s tym tvojim 7805, tak to bude 3-krat vacsie a bude to zrat ako svina.

[=^..^= AmigaPower®]

Já bych to nechal poskládat malý dětský čínský ručičky, do přesně stejný krabičky

[Aleš Kapica]

A jak myslíš, že asi vznikla tahle hračička?

[Václav HFechs Švirga]

Sraček je tam tolik, protože tam nedali trafo. Ty "cívečky" jsem ochotný nazvat možná trafíčkem. Takže s tvým usměrňovačem a stabilizátorem by sis na to možná zapojil pár ledek .

[Dreit]

Spínaný zdroje jsou blbuvzdorný (proto se produkty Apple tak dobře prodávaj), protože budou stejně dobře fungovat v USA i v ČR. Aspoň teda u většiny spínaných USB zdrojů jsem viděl štítek typu 110-250V AC

[R]

To je original? Pripada mi to ako napodobenina.

[Tomáš Pěnička]

Dostal jsem to s iPhonem, tak to asi bude originál. Pravda je, že to byl nějaký kousek, který ležel dlouho na prodejně, takže prostor ke zpronevěření tam byl.

Je na tom napsáno něco jako Designed by Apple California, s tím se padělatelé myslím nezalamují. Měl jsem v ruce jednu napodobeninu a mělo to tak zašuměné stínění na USB, že na iPhonu přestával správně fungovat dotykový display.

[Sten]

Měl jsem v ruce jednu napodobeninu a mělo to tak zašuměné stínění na USB, že na iPhonu přestával správně fungovat dotykový display.

Aha, tak tohle je problém originální nabíječky od HTC, kvůli kterému se musím při nabíjení občas dotknout rámečku fotoaparátu (kostry), abych mohl používat dotykáč

[ovoce]

Originál by měl uvnitř lepící pásku nebo tak něco :)

Ale ten nepoměr mezi cenou a výrobní hodnotou, no to je holt Eplhaft...

[Marv-CZ]

To je tím, že na to máš špatný pohled. Musíš ocenit design. Všichni vyrábí nabíječky hranaté, ale Apple má zkosené hrany. To přece za ty peníze stojí.

[tomvec]

To se mi právě nezdá, čekal bych hrany kulaté, samozřejmě patentované.

[Dreit]

Bylo to v plánu, ale v Applu narazili na to, že výroba dokonale kulatých nabíječek (v řádu nanometrů) je neúměrně drahá. Snad za pár let...

[ovoce]

Pokrok je třeba dávkovat, aby si ho ovce koupili opakovaně.

[tomvec]

Pájené spoje vypadají nějak ušmudlaně, skoro jako by v tom hrabal už někdo přede mnou. Takhle nemůže vypadat výstup z automatu.

Takhle vypadá výstup devítiletých čínských ručiček

[kotyz]

Kdyby na tom nebylo napsáno Apple, tak to stojí 69 korun...

[SPM]

a ještě by se to neulomilo při škobrtnutí o lehký předmět :)

[kotyz]

To asi jo, leda by tam naplácali víc lepidla

[phr]

Jsou i odolné plasty...

[kotyz]

Ty by to prodražili...

[Dreit]

Lepidlo je levnější a zároveň slouží jako kurvítko, když se jím celá nabíječka vyleje => nejde rozebrat (opravit) a teplo se šíří na všechny součástky

[kotyz]

Mě zas děda vyprávěl vo nějakejch ruskejch leteckejch vysílačkách co byly celý zalitý asfaltem. A když to měli na nějaký závěrečný zkoušce rozebrat a popsat tak trvalo hodinu až dvě jenom oškrábat ten asfalt. Mělo to snad ještě elektronky. Jo a taky prej nějaký starý migy měli ještě v podvozku brzdový destičky ze sibiřský břízy

[Dreit]

No teda   Elektronika zalitá asfaltem, někde už jsem to krátce naživo viděl

Tak u MIGů bych se vůbec nedivil, ale jestli to fungovalo, tak proč by ne, žejo

[=^..^= AmigaPower®]

nějaký starý migy měli ještě v podvozku brzdový destičky ze sibiřský břízy

...to maj i nový Lady

[SPM]

Lady maj brzdy? :) Na co takovou zbytečnost? :)

[Jendа]

Mám tu kusy obalů od počítače z ~1970, jsou to neuvěřitelně tvrdá a pevná prkna a takové tlusté (4 cm) gumy.

[gtz]

Tavné lepidlo není špatná věc ...

[Tomáš]

Viděl jsem i ve výprodeji za 29Kč, teď už jsem ji ve stejném obchodě nenašel, ale zato mají tu jedinou správnou (TM) za 380,50 Kč (samostatně). Ještěže každý počítač v mém okolí má USB port.

[tomvec]

Za padesát.

[brk]

NC Computers ji prodává za 79,20 Kč s DPH, ale v diskusi se dočteš:

"USB nabíječka MINI do zásuvky - kód USADMINB mě po třech dnech doslova vyhořela!Ale jinak jsem spokojen se zbožím."

Někdo jiný to hodnotí na Heurece 30% a komentuje:

+nabíjí

-Při nabíjení zamrzne displej (nereaguje na dotyky) U telefonu Samsung Wave 2...

nedoporučuji

Asi z toho leze pěkný bordel úměrný ceně.

[Dreit]

Teda miniaturní je to hezky

[Redi]

Je to hrozný jak šetří :/ Doma mám ještě několik těch klasických s výměnnými nástavci a vypadají neuvěřitelně solidně. Ale tohle...

[marbu]

Tady je pro srovnani rozebrana verze pro usa (autor sel ale mnohem vic do hloubky).

[xxx]

Ty jo. To vypada jako by tady Appel prodval sam svoje padelky. Rozhodne ta autorova nabijecka se vic podoba te low-cost, co ten typek taky rozebral. http://www.arcfn.com/2012_03_01_archive.html

[Tomáš]

Apple má víc druhů nabíječek. Ta, kterou jsem rozbil, je jednoampérová (5W). K iPadům se dává silnější, dvouampérová (10W), a ta už je větší. Je možné, že i k novějším iPhonům se dává ta silnější. Podobně se liší nabíječky k "malým" a "velkým" Macbookům, ale ty vypadají zvenku stejně.
