HW novinky: budoucnost formátu CompactFlash

10. 12. 2010 | David Ježek | Hardware | 4212×

Minulý týden nebyl nabitý ani tak klasickým železem, povětšinou se trh nacházel buď ve stádiu očekávání GeForce GTX 570 nebo v nervózním přešlapování kolem základních desek pro Intel „Sandy Bridge“, kterých se již urojilo opravdu hodně (ale na SB samotný si počkáme až do příštího roku), takže se tento týden podíváme na pár zajímavostí z jiných odvětví. Začneme novým typem displeje od Sony kombinujícím v sobě dvě různé technologie, pak to vezmeme přes novinky kolem paměťových karet CompactFlash a vše zakončíme dvěma grafikami se srdcem od kalifornské Nvidie.

Obsah

• Hybrid FPA, nový displej od Sony
• GeForce GTX 580 s vodním chladičem v podání InnoVision
• Nvidia Quadro NVS 300
• Budoucnost CompactFlash karet

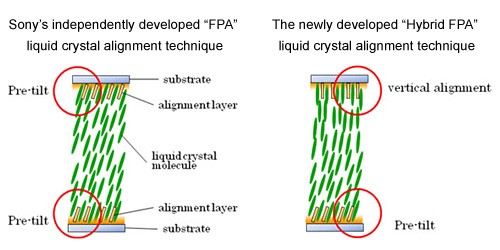

Hybrid FPA, nový displej od Sony

Sony není jen tahounem vývoje snímacích CMOS čipů (používá i Nikon, Pentax, …), ale také inovátorem v oblasti displejů, byť sama LCD neprodává již hodně dlouho. Před pár dny oznámila velmi sympatickou novinku, které se takhle od stolu dá prorokovat slušná budoucnost. Hybrid FPA (Field-induced Photo-reactive Alignment) je technologií morálně vzešlou ze základu VA (jistě znáte PVA, MVA, cPVA), avšak s upravenou strukturou tekutých krystalů. Ty nejsou ve zcela kolmé struktuře, ale nastaveny při výrobě do drobného oblouku.

Výsledkem je, že displej Hybrid PVA nabízí nejen rychlejší odezvu (z této základní pozice se v součtu skrze jednotlivé vrstvy v buňce snadněji překlopí do jiné), ale také lepší kontrast a stabilitu podání a konečně také tato technologie zkracuje dobu potřebnou k výrobě displeje ve srovnání s VA. Díky kombinaci kolmého uspořádání krystalů na „jedné straně“ buněk a dřívějším panelům FPA podobné „šikmé“ na straně druhé také Hybrid FPA dává lepší bílou i černou barvu – a ta druhá jmenovaná je hlavním nešvarem většiny v současné době používaných technologií, pokud se nebavíme o drahých LCD.

V laboratorních podmínkách v současné době dosahuje Sony s tímto typem displeje odezvy menší než 3 ms (zrychlení zaznamenala primárně „fall“ odezva, o „rise“ se Sony nezmiňuje), takže s ní mlze teoreticky zobrazovat až 333Hz obraz (což lze vyložit také jako dostatečnou rezervu pro 120Hz stereo 3D zobrazení – tedy 240 snímků za vteřinu). S novým displejem se Sony chlubila na proběhlé akci IDW 2010 (International Display Workshops) v japonské Fukuoce, nicméně tisková zpráva nezmiňuje, jak rychle se bude případně dostávat do zařízení, ani ve kterých jej nakonec nalezneme.

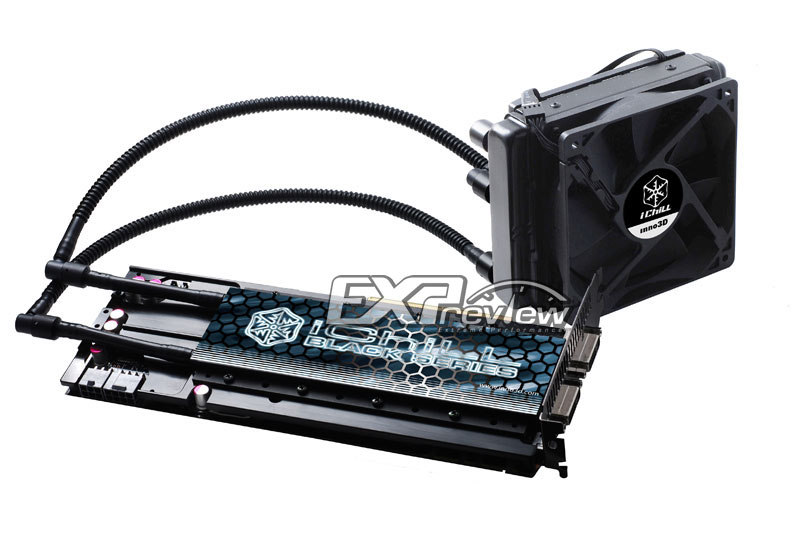

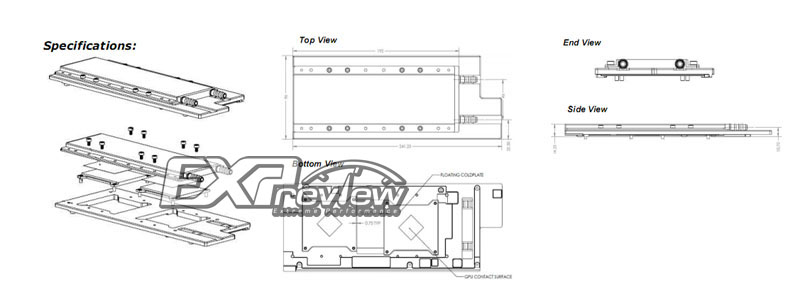

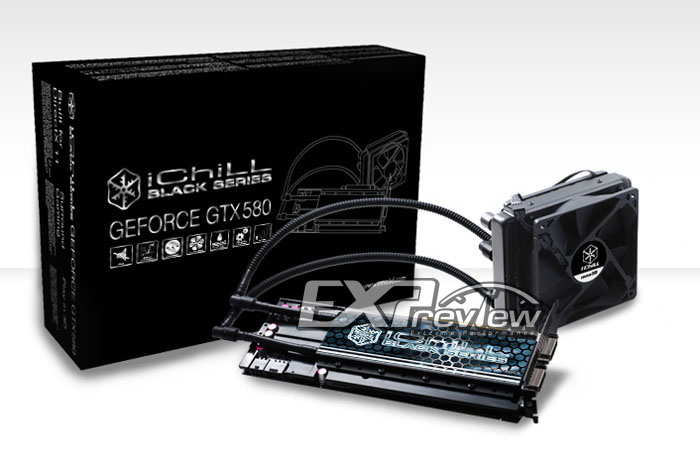

GeForce GTX 580 s vodním chladičem v podání InnoVision

Možná jste v tomto dílu již očekávali pár slov o čerstvě uvedené GeForce GTX 570, ale vydržte ještě do příštího dílu. Karta sice již byla uvedena, ale teprve před pár dny, nikoli minulý týden. Vynahradím vám to alespoň zajímavou GeForce GTX 580 od InnoVision. Její model Inno3D GTX 580 Ichill Black Edition dostal totiž do vínku vodní chlazení a ne ledajaké. Obvyklá výbava pouze vodním blokem a fitinkami je zde povýšena na kompletní uzavřený vodní okruh včetně čerpadla a radiátoru s ventilátorem. Vše je provedeno tak, aby bylo možno osadit více karet hned vedle sebe, QuadSLI na vodě tedy nic nebrání .

Co se týče taktů, tak ty zatím oznámeny nebyly, ale vzhledem k tomu, že Zotac již představil GeForce GTX 580 s 815MHz GPU, tipuji, že na této kartě půjde bez problémů možná i 850 MHz (základem je 772 MHz). Z fotografií plyne, že napájení zajišťuje standardní výbava 6+8pin konektory, karta tak má teoreticky k dispozici s ohledem na TDP 244 W, nějakých 56 W rezervy pro zvýšený odběr, samozřejmě za předpokladu, že to utáhnou napájecí obvody a bude „adekvátně nakládáno“ s OCP ochranou, která u GTX 580 znemožňuje jít za nastavené specifikace co se odběru týče. Na trhu se Inno3D GTX 580 Ichill Black Edition objeví v průběhu tohoto měsíce.

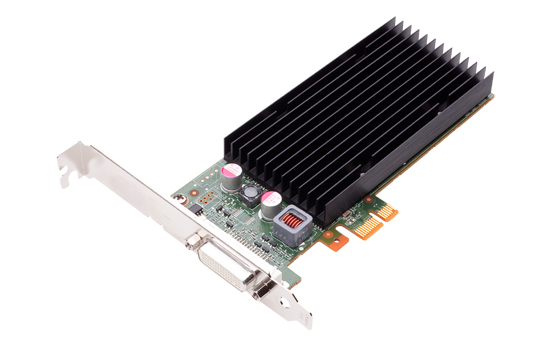

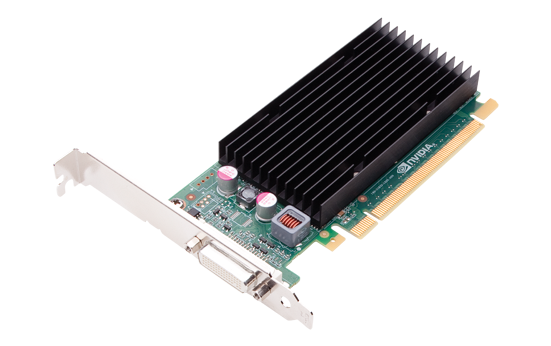

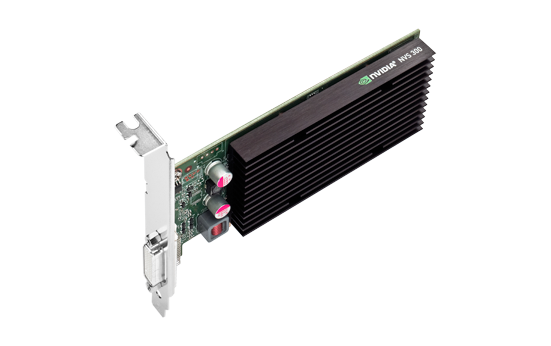

Nvidia Quadro NVS 300

Druhou grafikou je již nový kousek, ale nejde o herní hi-end, nýbrž low-endové Quadro. Model NVS 300 nese jednoduché GPU s pouze 16 CUDA procesory, je tedy profi obdobou GeForce G210 či podobných dřívějších karet. Nabízí dvojici výstupů realizovanou jedním DMS59 konektorem, pro nějž jsou v balení k dispozici redukce na DisplayPort, DVI a VGA. Na DVI je omezení na 1920×1200/výstup, DisplayPorty si poradí i s 2560×1600 a VGA již tradičně končí na 2048×1536.

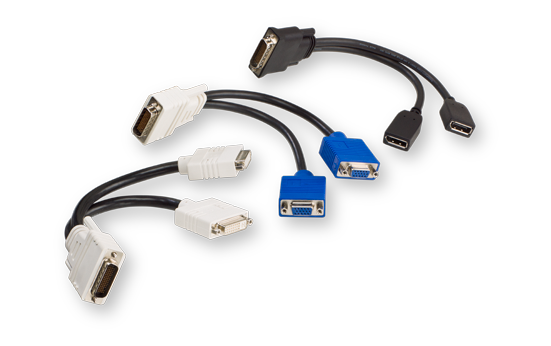

Jako snad všechna Quadra, je i toto stavěno na lépe vyvedených GPU z waferů, NVS 300 si tedy nevezme za běhu více než 17,5 Wattu. Vedle PCI Express ×16 varianty pak přichází na trh i ta pro PCI Express ×1, jinak tento model nese 512 MB 64bit DDR3 a jeho cenu lze očekávat někde mezi 2500 až 3000 Kč. Chlazení je pochopitelně pasivní.

Budoucnost CompactFlash karet

Není to tak dávno, co jsme si tady povídali o budoucnosti paměťových karet formátu Secure Digital. Ta je v tuto chvíli jasně „nalajnována“ generací SDXC se souborovým systémem exFAT a nutno si přiznat, že formátu SD se dostává stále větší pozornosti. I rychlostně si vede velice slušně a tam kde ještě před pár lety výrobci sahali po CF, nyní volí SD. Asi špičkou v tomto je Pentax s jeho středoformátovou zrcadlovkou 645D, která nese dva sloty pro SD karty. Nicméně CompactFlash se v žádném případě nevzdává a hodlá si nadále držet pozici nejrychlejšího formátu pro profesionály.

CompactFlash Assiociation nyní schválila novou verzi specifikace, která zvyšuje potenciální rychlost těchto paměťových karet až na 1113× single-speed CD, tedy až na 167 MB/s. Na tuto hodnotu budou schopny dosáhnout systémy podporující UDMA Mode 7 komunikaci, dále tato verze standardu definuje nové metody správy flash pamětí, které jsou efektivnější než dosavadní a zahrnují i podporu Trim. Obecně pak CF karty této generace budou mít garantován větší rozsah pracovních teplot v případě karet, u nichž se výrobce rozhodne pro „odolnou verzi“.

Do vzdálenější budoucnosti pak hledí iniciativa vzešlá od předních výrobců a podporovatelů CF standardu firem Nikon, SanDisk a Sony. Jestli projde, to je zatím otázka, nicméně jednalo by se o malou revoluci. Dosavadní CF karty jedou stále na ATA protokolech s paralelním přenosem, navrhovaná změna přichází s přechodem na technologii PCI Express a sériový přenos dat. Teoretickým maximem by pak v první verzi mělo být 500 MB/s, což je jen tak mezi řečí rychlost jedné PCI Express linky ve verzi 3.0. Každopádně by to usnadnilo implementaci čteček do notebooků a použití moderních řadičů bez složitých úprav, neboť karty by mohly být teoreticky připojovány přímo na rozhraní PCI Express, které je součástí všech současných procesorů (minimálně na platformě x86).

S rychlostí samozřejmě poroste i kapacita, takže zatímco nyní máme na trhu 128GB CF karty, nová specifikace počítá až se dvěma terabajty. Co mě osobně překvapilo, je fakt, že návrhu této specifikace se vedle SanDisku, jakožto výrobce paměťových karet, účastní pouze Nikon a Sony (oba tahouni v počtu Mpixelů na full-frame snímači, aktuálně 24,6 Mpix, výhledově 30+ Mpix), ale není zde Canon, ani borci ze středoformátového světa (Hasselblad, Phase One, Mamiya).
